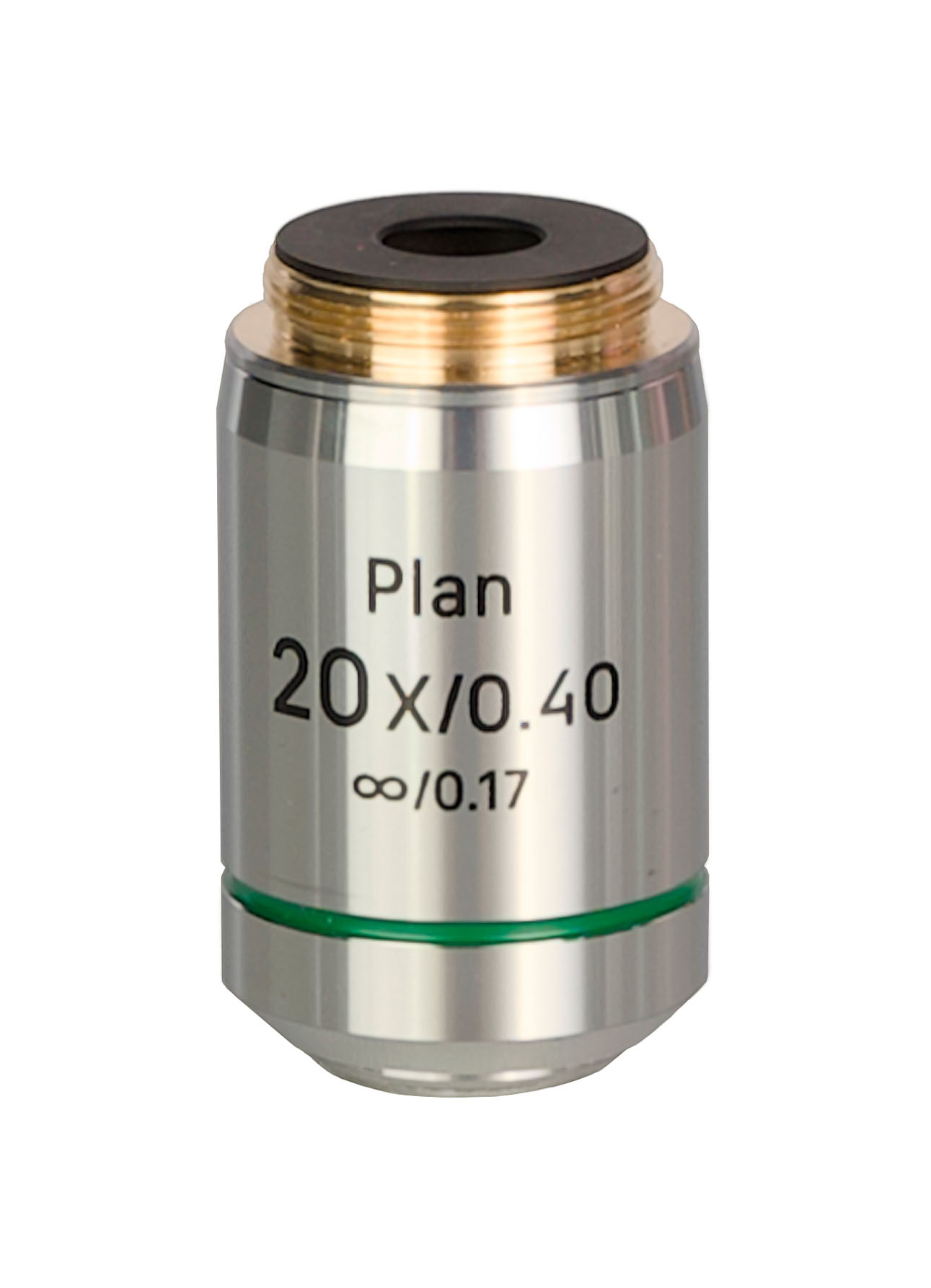

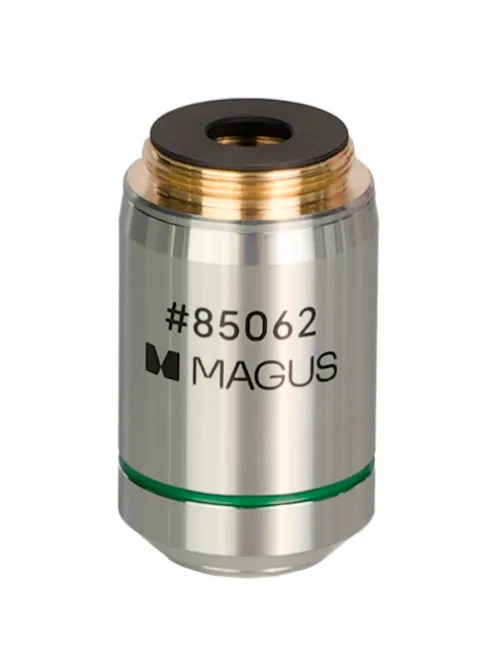

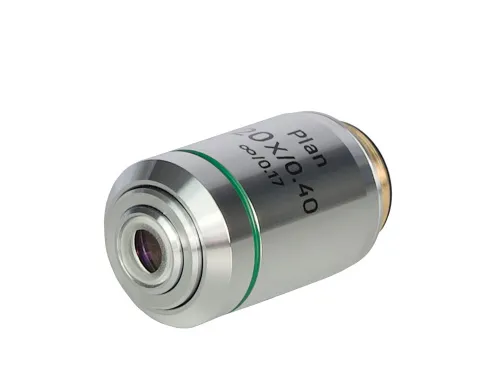

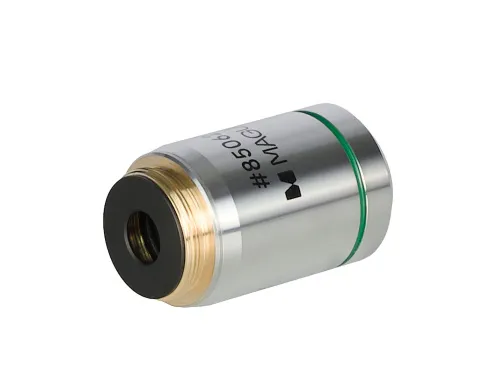

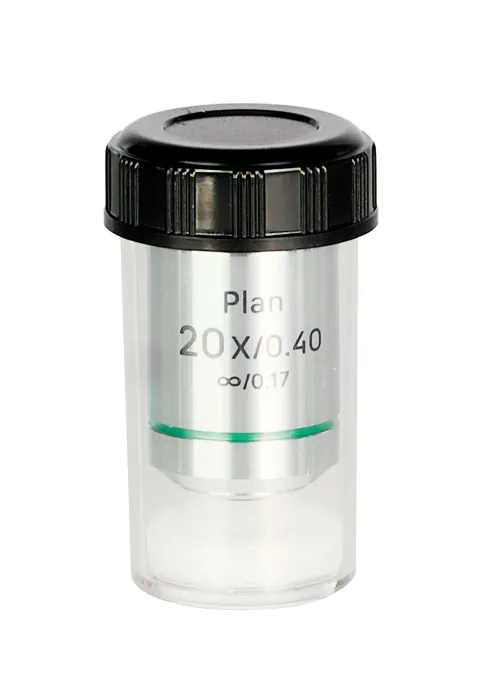

MAGUS 20PL Plan 20-fach/0,40 ∞/0,17 Objektiv

Die Auflösungsgrenze des 20-fachen/0,40 Objektivs liegt bei 0,69 µm. Chromatische Aberrationen werden für Blau und Rot korrigiert, sphärische Aberrationen für Grün und die Feldkrümmung wird auf 90 % des Sehfelddurchmessers korrigiert.

Das Objektiv ist für die unendlich korrigierte Tubuslänge ausgelegt. Der parfokale Abstand beträgt 45 mm. Bei Verwendung eines 10-fachen/20-mm-Okulars beträgt der Durchmesser des Sehfelds 1 mm. Das Objektiv ist für die Verwendung mit Proben mit 0,17-mm-Deckgläsern ausgelegt.

Die untere Grenze der nutzbaren Vergrößerung des Mikroskops liegt bei Verwendung eines 20-fachen Objektivs bei 200-fach. Bei einer geringeren Vergrößerung können Sie die Details der Probe, deren Bild vom Objektiv erzeugt wird, nicht erkennen. Die obere Grenze der nützlichen Vergrößerung mit einem 20-fachen Objektiv ist 400-fach. Eine höhere Vergrößerung wird als "nutzlos" erachtet, da sie keine neuen Details im Bild der Probe liefert. Mit dem 20-fachen/0,40 Objektiv können Sie Okulare mit 10-facher bis 20-facher Vergrößerung verwenden.

Plan-achromatische Objektive erzeugen ein Bild, das in der Mitte und an den Rändern gleich scharf ist, sodass die Verzerrung vernachlässigbar ist. Diese Stärke wird für die Aufnahme digitaler Bilder und in Kombination mit Weitwinkelokularen mit einem Sehfeld von 20 mm genutzt.

Das Objektiv eignet sich für die Untersuchung der strukturellen Details von Proben ab einer Größe von 1 µm in einem großen Sehfeld, z. B. für die Analyse von sauberen Urinproben.

Kompatibilität:

• MAGUS Bio 240B Biological Microscope
• MAGUS Bio 240T Biological Microscope
• MAGUS Bio DH240 Biological Digital Microscope
