MAGUS SPH360 Phasenkontrastgerät, mit einem Satz Plan S-Apo Ph 4-/10-/20-/40-/60-facher H60 mm Objektive

Das MAGUS SPH360-Phasenkontrastgerät besteht aus Phasenkontrastschiebern und einem Satz Phasenobjektive. Das Phasenkontrastgerät wird zur Untersuchung transparenter Proben mit geringem Kontrast verwendet, die im Hellfeld nicht sichtbar sind. Die Färbung tötet lebende Zellen ab. Der Hauptvorteil dieser Technik ist die Möglichkeit, lebende, ungefärbte Organismen in ihrem natürlichen Zustand zu untersuchen. Die Methode wird in der Medizin, Ökologie, Pharmakologie, Landwirtschaft usw. angewendet.

Phasenkontrastschieber

Der Phasenkontrastschieber wird im Kondensorschlitz installiert. Der Schieber ist eine Platte mit runden Löchern: Ein freies Loch für Untersuchungen im Hellfeld; das andere Loch hat einen Phaseneinsatz, der zu den verwendeten Objektiven passt. Das Phasenkontrastgerät verfügt über zwei Schieber: Einer hat einen Einsatz, der mit 10-, 20- und 40-fachen Objektiven zusammenarbeitet; der andere Einsatz arbeitet mit 4- und 60-fachen Objektiven zusammen. Die Markierung des Einsatzes entspricht dem verwendeten Objektiv. Mit dem Schieber können Sie ganz einfach von Hellfeldbeobachtungen zur Phasenkontrastmikroskopie und wieder zurück wechseln. Die ringförmigen Schieberblenden werden mithilfe eines mit dem Mikroskop gelieferten Zentrierteleskops an den Phasenringen des Objektivs ausgerichtet.

Plan-semi-apochromatische Phasenobjektive

Phasenobjektive verfügen über einen Phasenring in der Ebene der Austrittspupille. Sie weisen im Vergleich zu den im Mikroskop-Set enthaltenen Phasenobjektiven einen unterschiedlichen Grad an Aberrationskorrektur auf.Plan semi-apochromatische Objektive weisen chromatische Aberrationen auf, die für vier Farben korrigiert sind, sphärische Aberrationen, die für drei Farben korrigiert sind, und eine Bildfeldwölbung, die für 90 % des Durchmessers des Sehfelds korrigiert ist. Das Bild in den Okularen und durch die Digitalkamera ist klarer, kontrastreicher und heller als bei einem normalen plan-achromatischen Objektiv. Die 4-, 10-, 20- und 40-fachen Objektive werden für die Arbeit mit Schalen mit einer Bodendicke von 1,2 mm verwendet. Das 60-fache Objektiv verfügt über einen Korrekturring. Durch Drehen des Rings wird der Abstand zwischen den inneren Linsen des Objektivs verändert, wodurch die Objektivoptik für die Arbeit mit Schalen mit einer Bodendicke von 0,1 mm bis 1,3 mm angepasst wird. Die Objektive sind für die unendlich korrigierte Tubuslänge ausgelegt. Der parfokale Abstand beträgt 60 mm.

Kompatibilität:

• MAGUS Bio V360 Biological Inverted Microscope

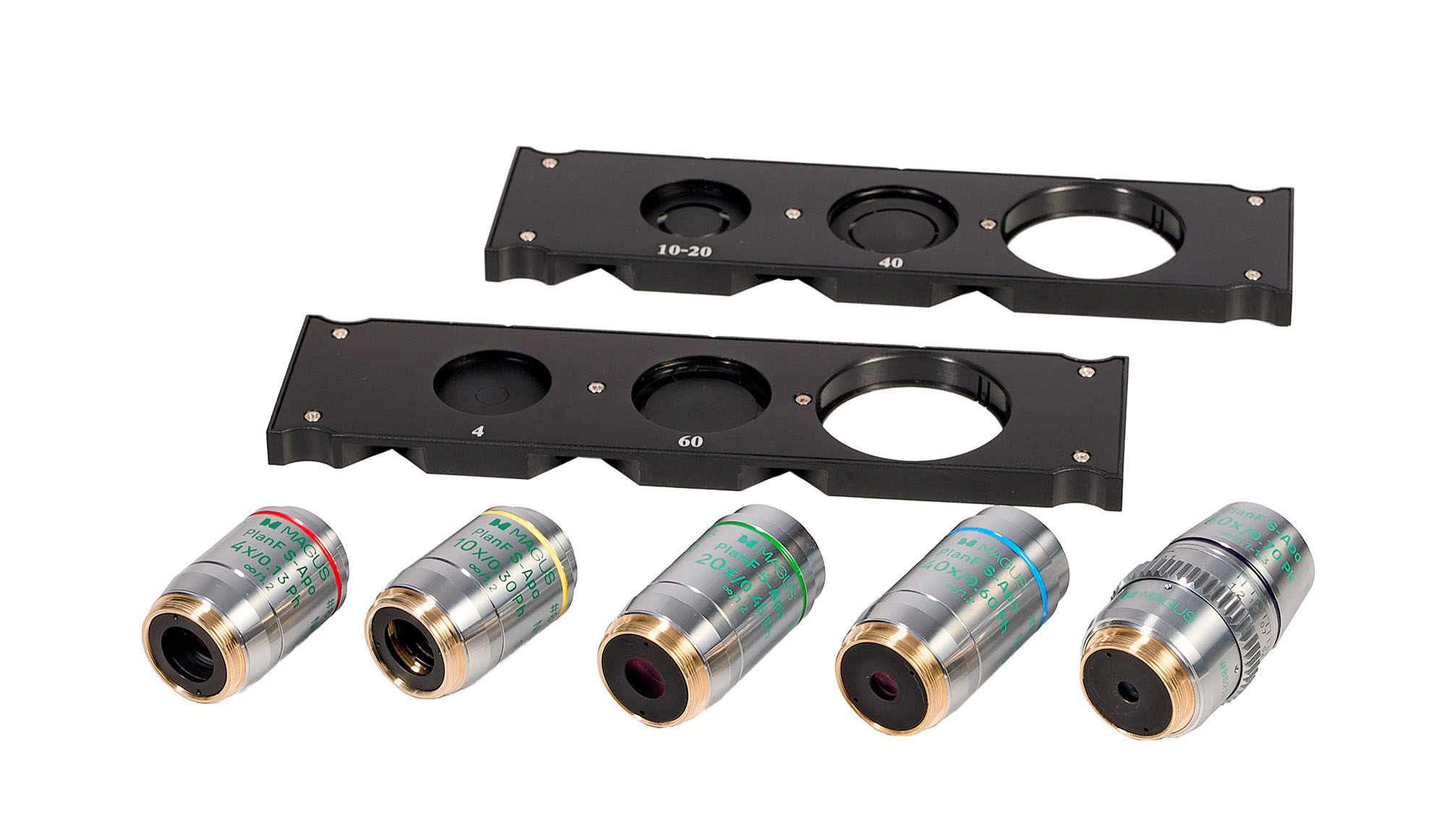

Lieferumfang:

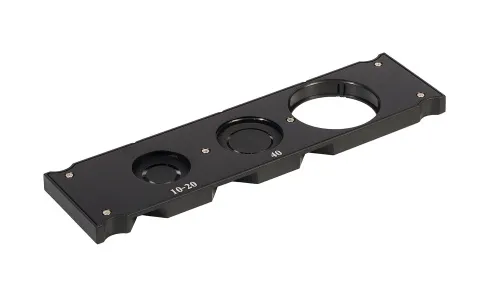

• Phasenkontrastschieber für 10-/20- und 40-fache Objektive mit zentrierbaren Ringen

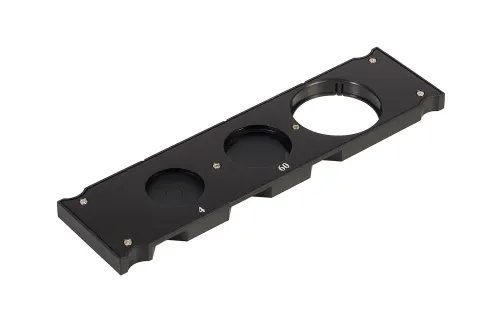

• Phasenkontrastschieber für 4- und 60-fache Objektive mit zentrierbaren Ringen

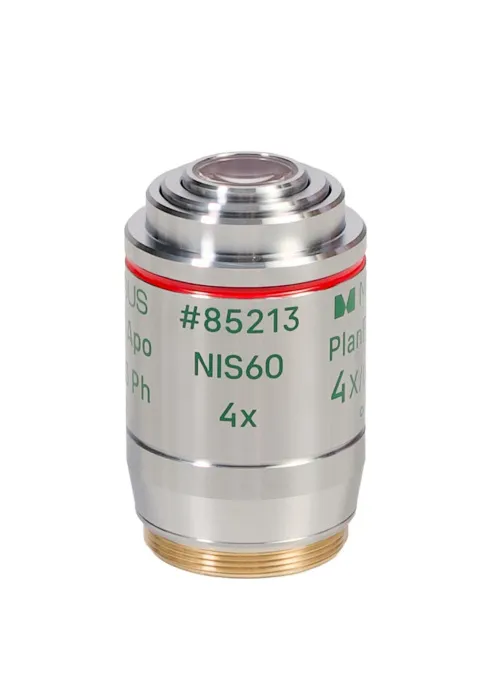

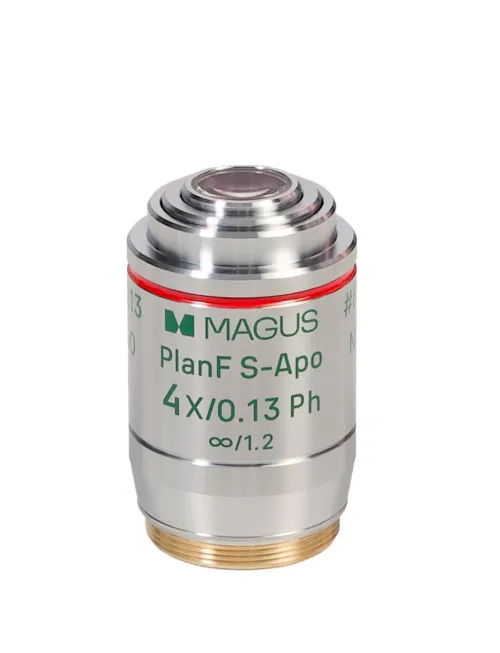

• Unendlich-korrigiertes plan semi-apochromatisches Phasenobjektiv: PlanF S-Apo 4-fach/0,13 Ph ∞/1,2 AA 17,78 mm, parfokaler Abstand: 60 mm

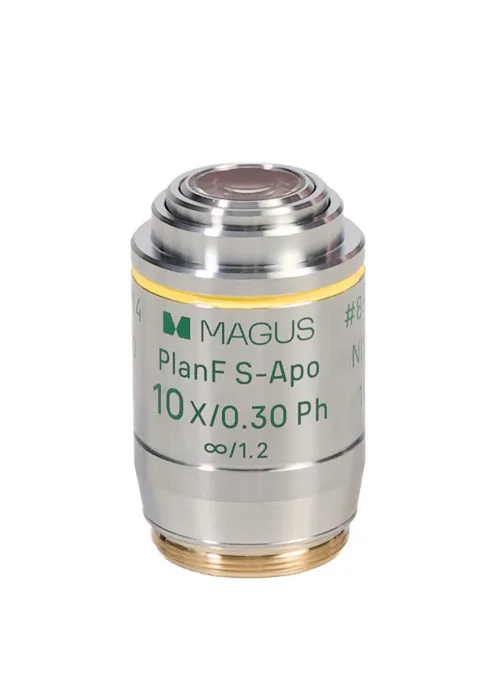

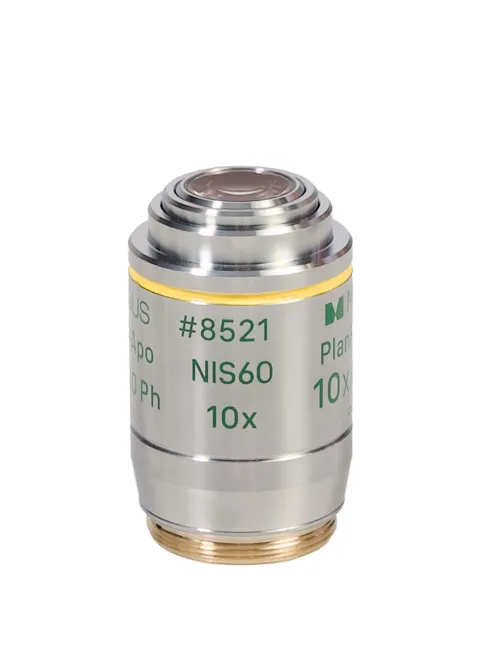

• Unendlich-korrigiertes plan semi-apochromatisches Phasenobjektiv: PlanF S-Apo 10-fach/0,30 Ph ∞/1,2 AA 7,4 mm, parfokaler Abstand: 60 mm

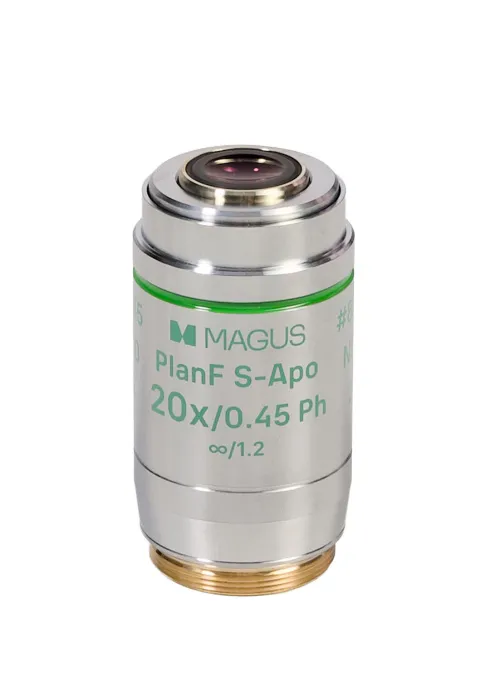

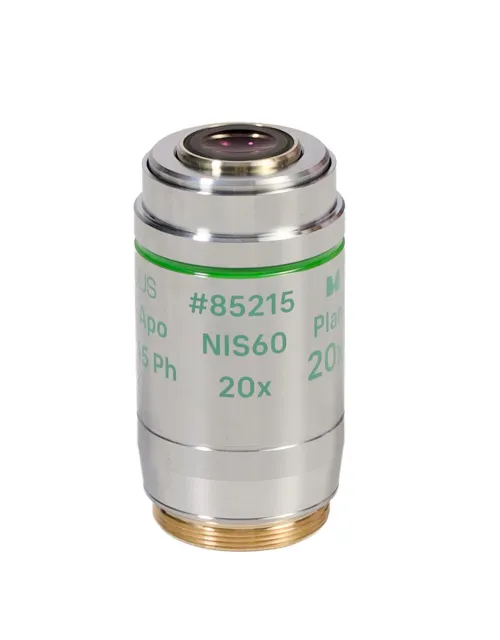

• Unendlich-korrigiertes plan semi-apochromatisches Phasenobjektiv: PlanF S-Apo 20-fach/0,45 Ph ∞/1,2 AA 8,8 mm, parfokaler Abstand: 60 mm

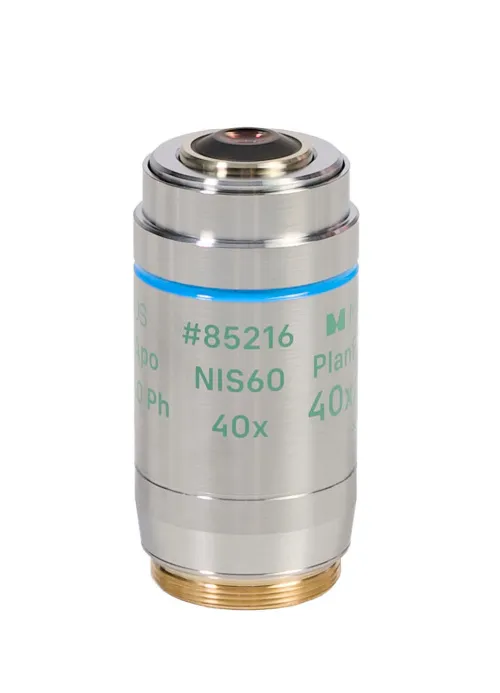

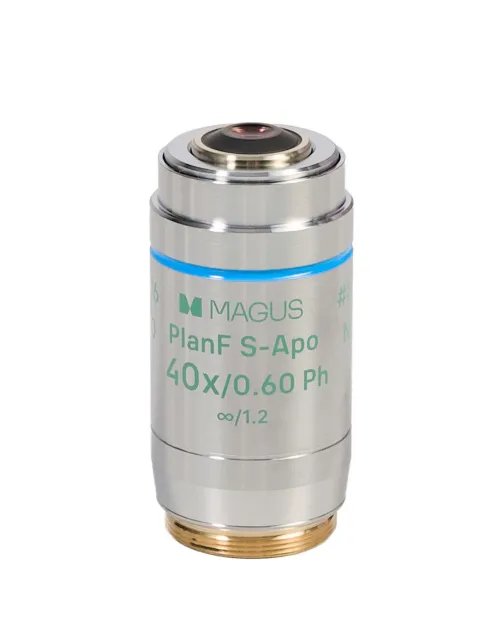

• Unendlich-korrigiertes plan semi-apochromatisches Phasenobjektiv: PlanF S-Apo 40-fach/0,60 Ph ∞/1,2 AA 4,8 mm, parfokaler Abstand: 60 mm

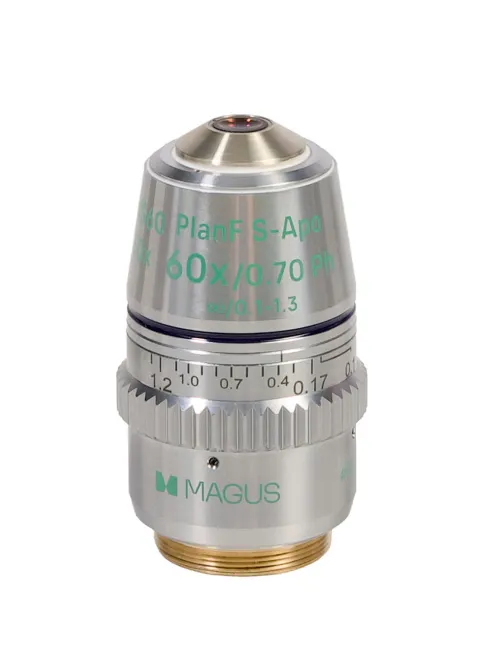

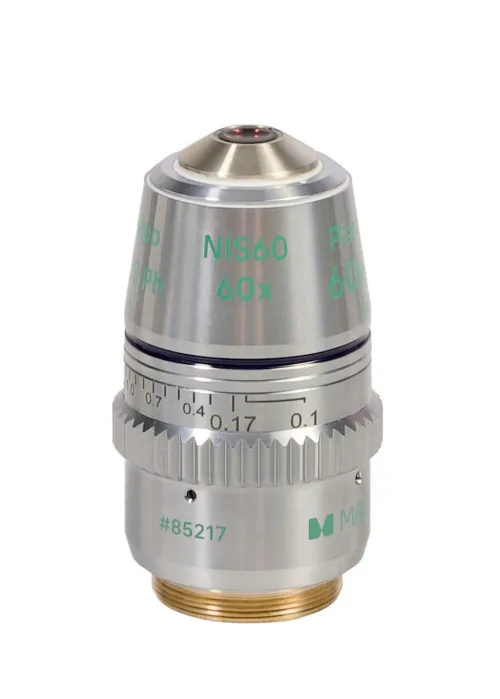

• Unendlich-korrigiertes plan semi-apochromatisches Phasenobjektiv: PlanF S-Apo 60-fach/0,70 Ph ∞/0,1–1,3 AA 1,8–2,6 mm, parfokaler Abstand: 60 mm
