MAGUS SPH2 Phasenkontrastgerät

Das MAGUS SPH2-Phasenkontrastgerät besteht aus einem Satz Phasenkontrastschieber, einem Satz Phasenobjektive und einem Zentrierteleskop. Das Phasenkontrastgerät wird zur Untersuchung transparenter Proben mit geringem Kontrast verwendet, die im Hellfeld nicht sichtbar sind. Die Färbung tötet lebende Zellen ab. Der Hauptvorteil dieser Technik ist die Möglichkeit, lebende, ungefärbte Organismen in ihrem natürlichen Zustand zu untersuchen. Die Methode wird in der Medizin, Ökologie, Pharmakologie, Landwirtschaft usw. angewendet.

Phasenkontrastschieber

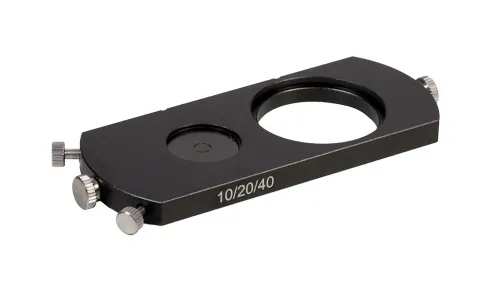

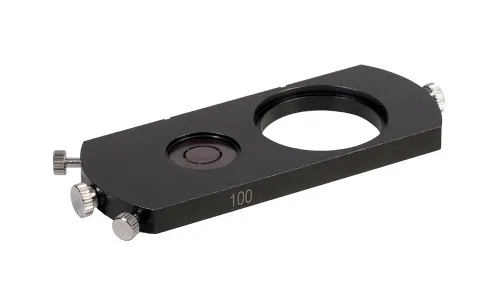

Der Phasenkontrastschieber wird im Kondensorschlitz installiert. Der Schieber ist eine Platte mit zwei Löchern: Ein freies Loch für Untersuchungen im Hellfeld; das zweite Loch hat einen Phaseneinsatz, der zum verwendeten Objektiv passt. Das Phasenkontrastgerät umfasst zwei Schieber: Einer hat einen Einsatz, der in Kombination mit 10-, 20- und 40-fachen Objektiven arbeitet; der andere Einsatz arbeitet mit einem 100-fachen Objektiv. Die Markierung des Einsatzes entspricht dem verwendeten Objektiv. Mit dem Schieber können Sie ganz einfach von Hellfeldbeobachtungen zur Phasenkontrasttechnik und wieder zurück wechseln.

Plan-achromatische Phasenobjektive

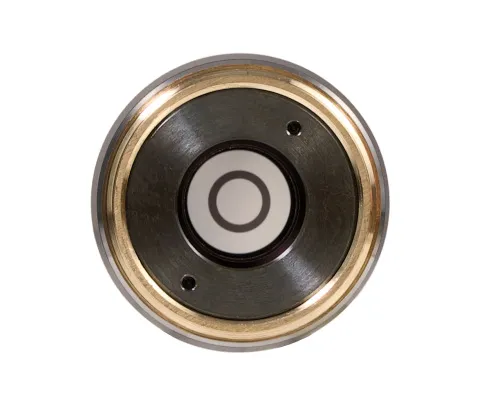

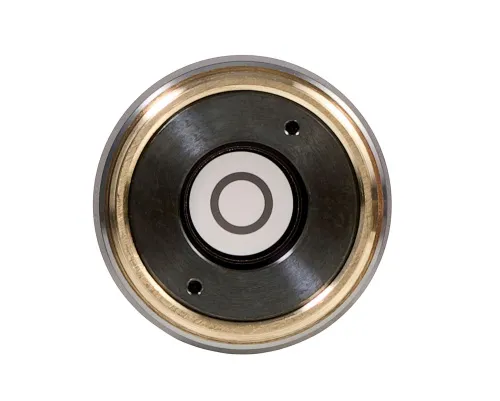

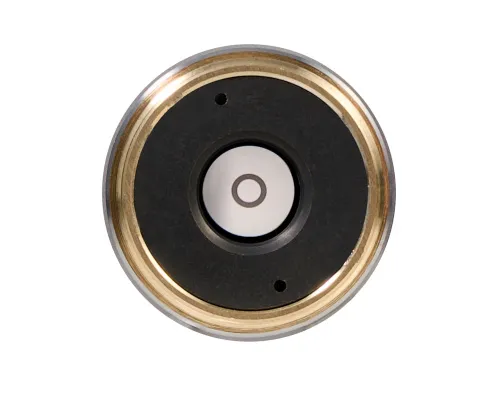

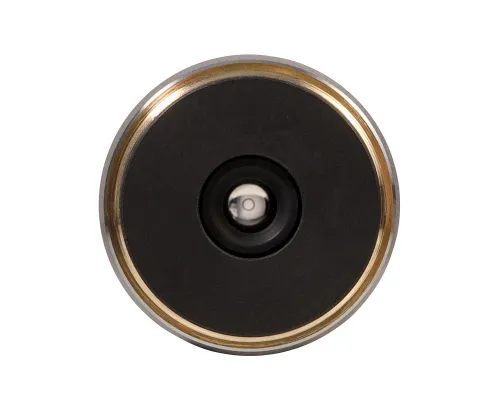

Phasenobjektive unterscheiden sich von normalen Objektiven durch einen Phasenring in der Ebene der Austrittspupille. Plan-achromatische Objektive erzeugen ein Bild, das in der Mitte und an den Rändern gleich scharf ist, sodass die Verzeichnung vernachlässigbar ist. Chromatische Aberrationen werden für Blau und Rot korrigiert, sphärische Aberrationen für Grün und die Feldkrümmung wird auf 90 % des Sehfelddurchmessers korrigiert. Das Objektiv mit 10-facher Vergrößerung ist für die Arbeit mit Proben mit oder ohne Deckglas ausgelegt. Die Objektive mit 20-, 40- und 100-facher Vergrößerung werden zur Beobachtung von Proben mit einem 0,17 mm dicken Deckglas verwendet. Das 100-fach vergrößernde Objektiv unterstützt das Ölimmersionsverfahren. Die Objektive sind für die unendlich korrigierte Tubuslänge ausgelegt. Der parfokale Abstand beträgt 60 mm.

Zentrierteleskop

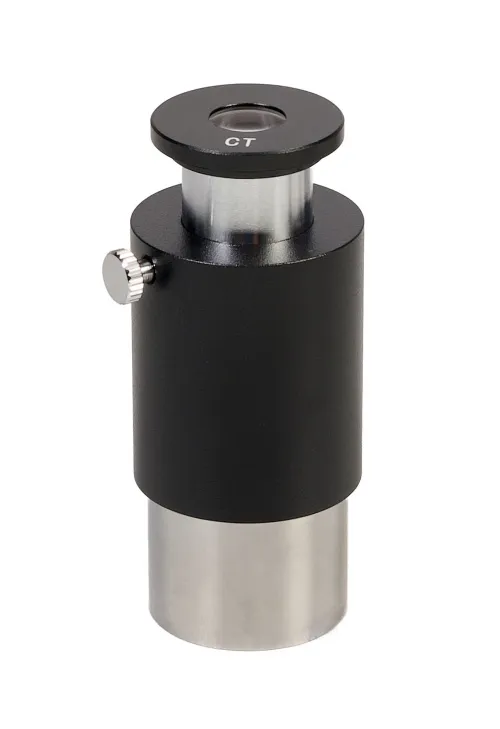

Mit Hilfe des Zentrierteleskops werden die Ringblenden des Schiebers auf die Phasenringe der Objektive ausgerichtet.

Kompatibilität:

• MAGUS Bio 260T Biological Microscope
• MAGUS Bio DH260 Biological Digital Microscope

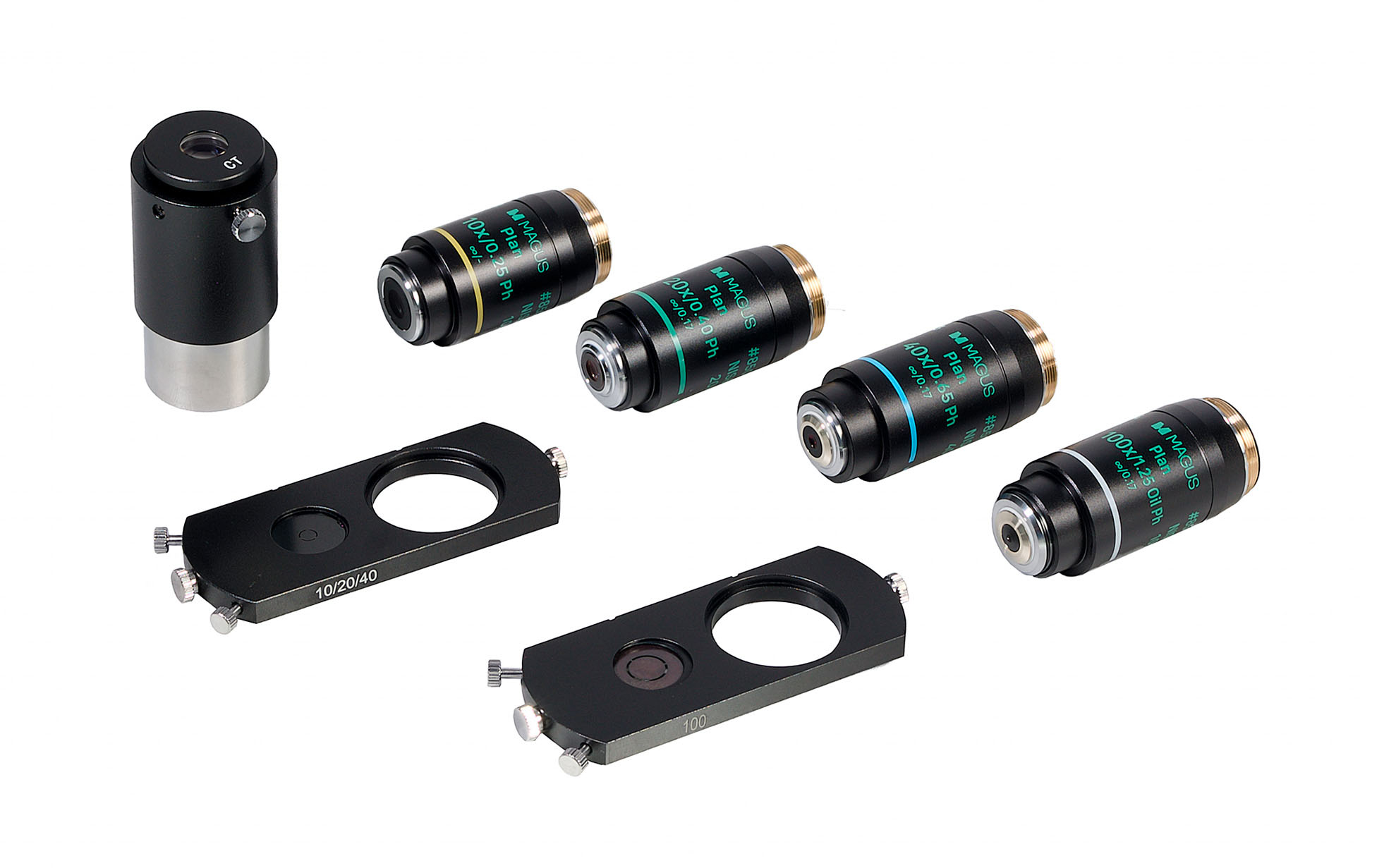

Lieferumfang:

• Phasenkontrastschieber für 10-, 20- und 40-fache Objektive mit zentrierbaren Ringen
• Phasenkontrastschieber für ein 100-faches Objektiv mit zentrierbaren Phasenringen

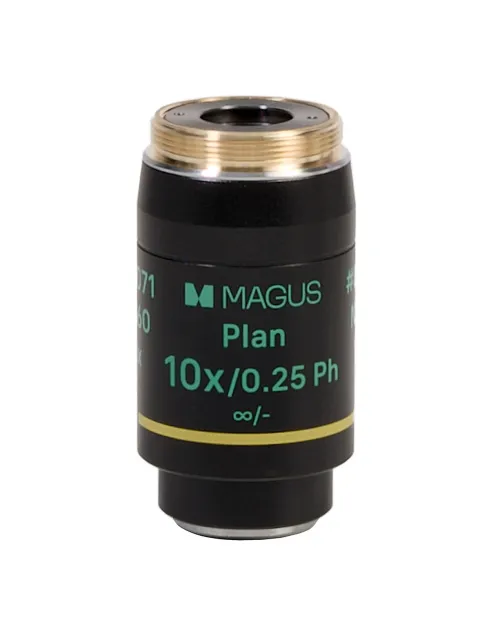

• Unendlich korrigiertes plan-achromatisches Phasenobjektiv, Plan 10-fach/0,25 Ph ∞/- AA 10,2 mm, parfokaler Abstand: 60 mm

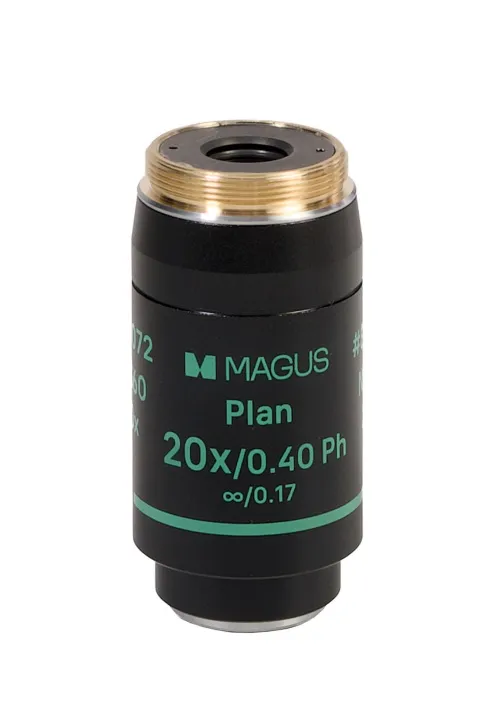

• Unendlich korrigiertes plan-achromatisches Phasenobjektiv, Plan 20-fach/0,40 Ph ∞/0,17 AA 4,8 mm, parfokaler Abstand: 60 mm

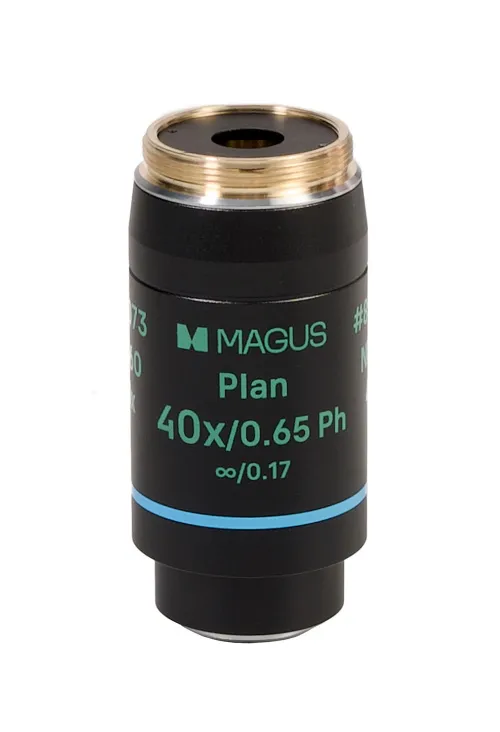

• Unendlich korrigiertes plan-achromatisches Phasenobjektiv, Plan 40-fach/0,65 Ph ∞/0,17 AA 1,5 mm, parfokaler Abstand: 60 mm

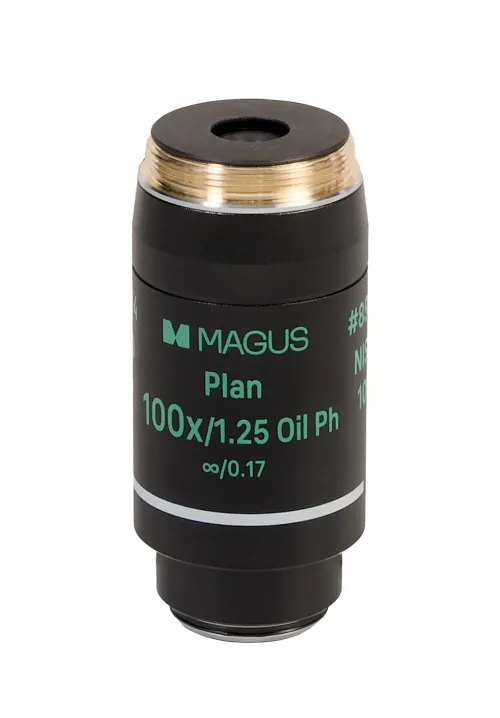

• Unendlich korrigiertes plan-achromatisches Phasenobjektiv, Plan 100-fach/1,25 Öl Ph ∞/0,17 AA 0,22 mm, parfokaler Abstand: 60 mm
• Zentrierteleskop
