MAGUS PH2 Phasenkontrastgerät

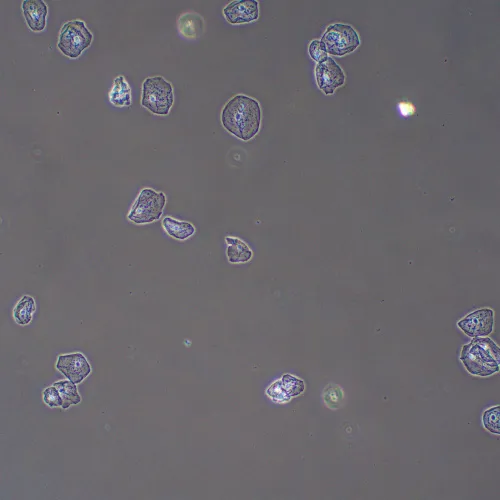

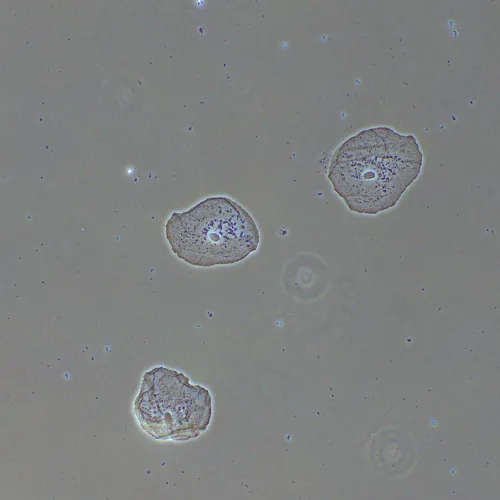

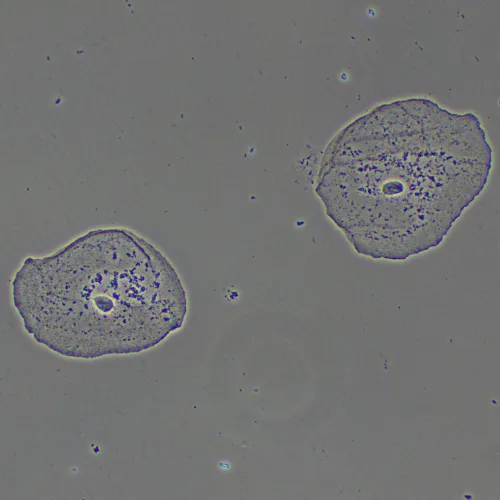

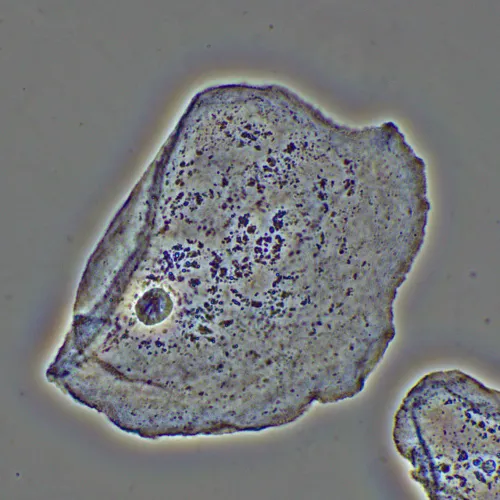

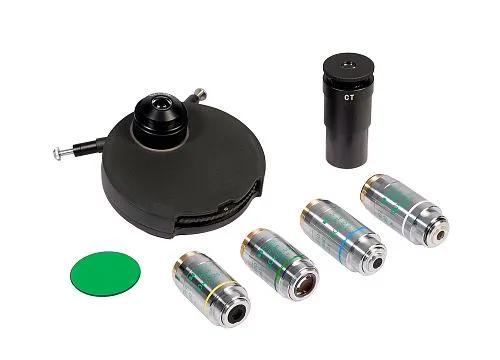

Das MAGUS SPH2-Phasenkontrastgerät besteht aus einem Phasenkontrastkondensor, einem Satz Phasenobjektive und einem Zentrierteleskop. Das Phasenkontrastgerät wird zur Untersuchung transparenter Proben mit geringem Kontrast verwendet, die im Hellfeld nicht sichtbar sind. Die Färbung tötet lebende Zellen ab. Der Hauptvorteil dieser Technik ist die Möglichkeit, lebende, ungefärbte Organismen in ihrem natürlichen Zustand zu untersuchen. Die Methode wird in der Medizin, Ökologie, Pharmakologie, Landwirtschaft usw. angewendet.

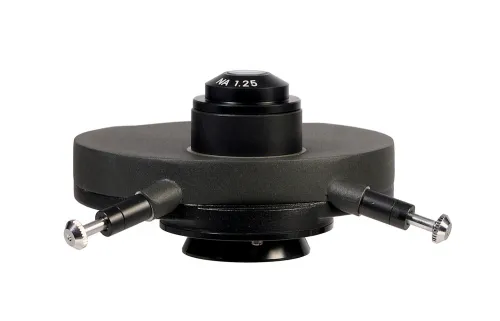

Phasenkontrastkondensor

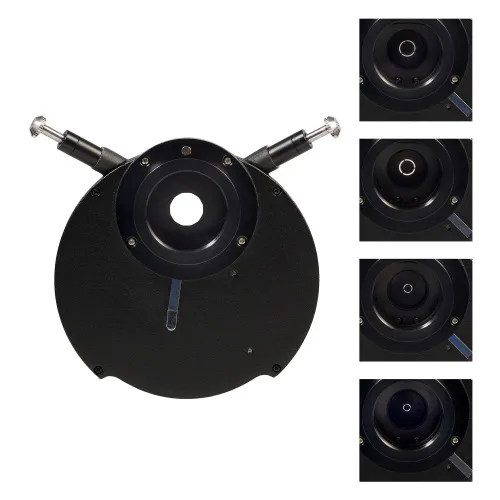

Anstelle des Hellfeldkondensors wird ein Phasenkontrastkondensor eingesetzt. Der rotierende Kondensor enthält vier ringförmige Blenden für die Verwendung mit 10-, 20-, 40- und 100-fachen Objektiven sowie ein freies Loch für Hellfeldbeobachtungen. Die Blenden im Revolver werden je nach verwendetem Objektiv eingesetzt.

Plan-achromatische Phasenobjektive

Phasenobjektive unterscheiden sich von normalen Objektiven durch einen Phasenring in der Ebene der Austrittspupille. Plan-achromatische Objektive erzeugen ein Bild, das in der Mitte und an den Rändern gleich scharf ist, sodass die Verzeichnung vernachlässigbar ist. Chromatische Aberrationen werden für Blau und Rot korrigiert, sphärische Aberrationen für Grün und die Feldkrümmung wird auf 90 % des Sehfelddurchmessers korrigiert. Das Objektiv mit 10-facher Vergrößerung ist für die Arbeit mit Proben mit oder ohne Deckglas ausgelegt. Die Objektive mit 20-, 40- und 100-facher Vergrößerung werden zur Beobachtung von Proben mit einem 0,17 mm dicken Deckglas verwendet. Das 100-fach vergrößernde Objektiv unterstützt das Ölimmersionsverfahren. Die Objektive sind für die unendlich korrigierte Tubuslänge ausgelegt. Der parfokale Abstand beträgt 60 mm.

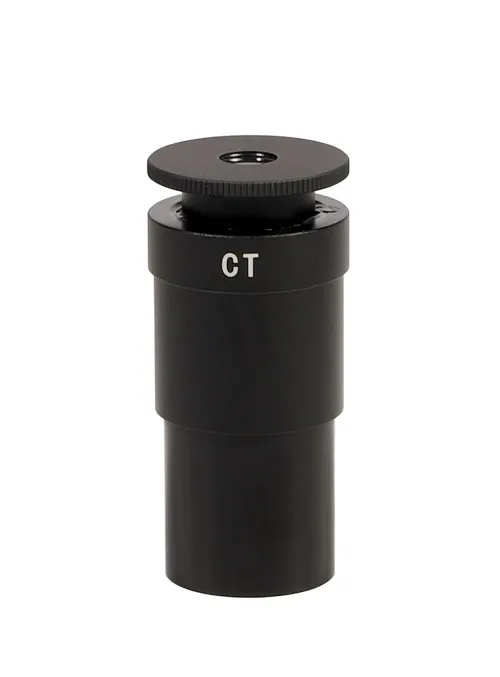

Zentrierteleskop

Mit Hilfe des Zentrierteleskops werden die Ringblenden des Schiebers auf die Phasenringe der Objektive ausgerichtet.

Kompatibilität:

• MAGUS Bio 270T Biological Microscope

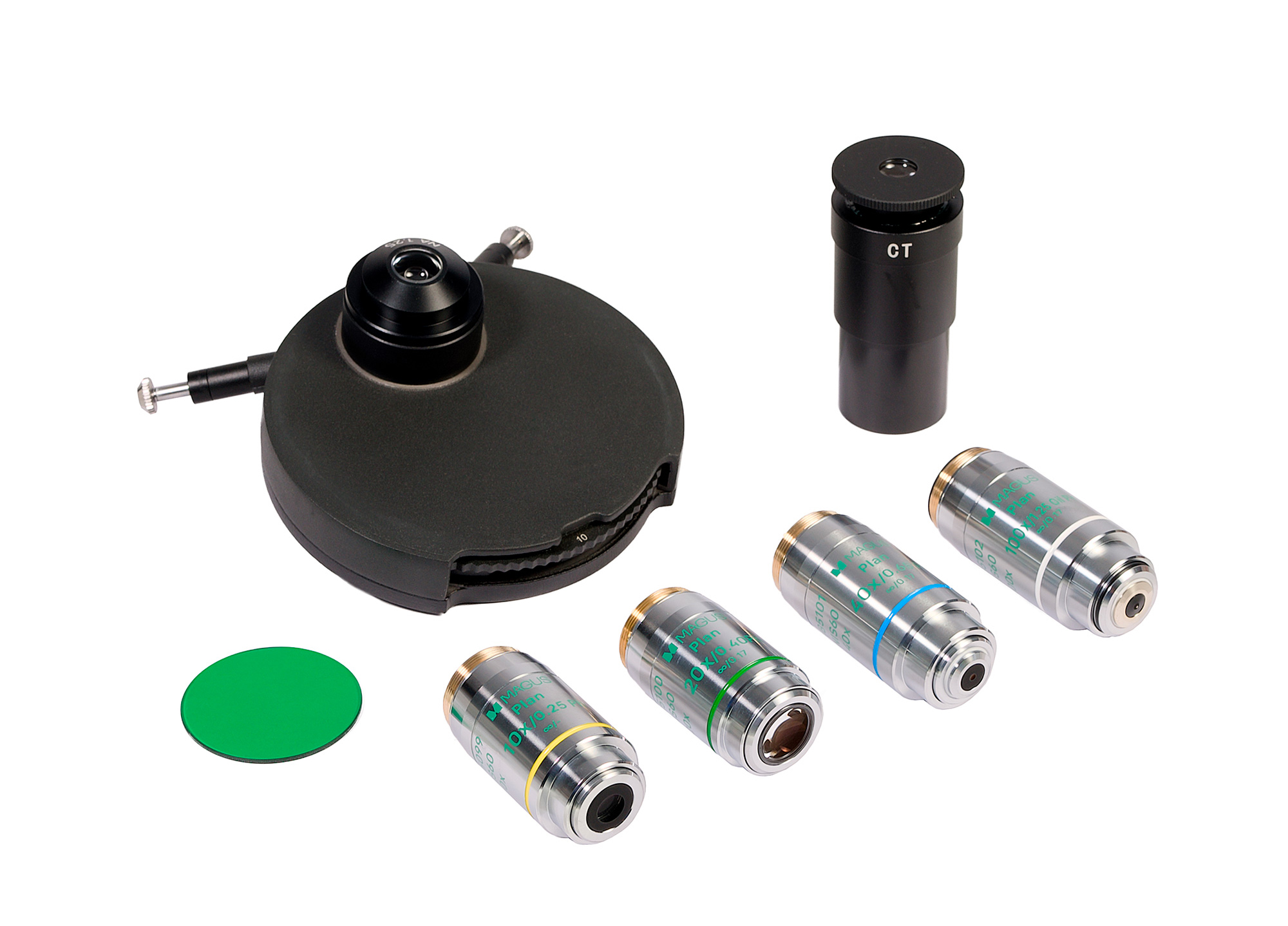

Lieferumfang:

• Phasenkontrastkondensor mit 5 Positionen

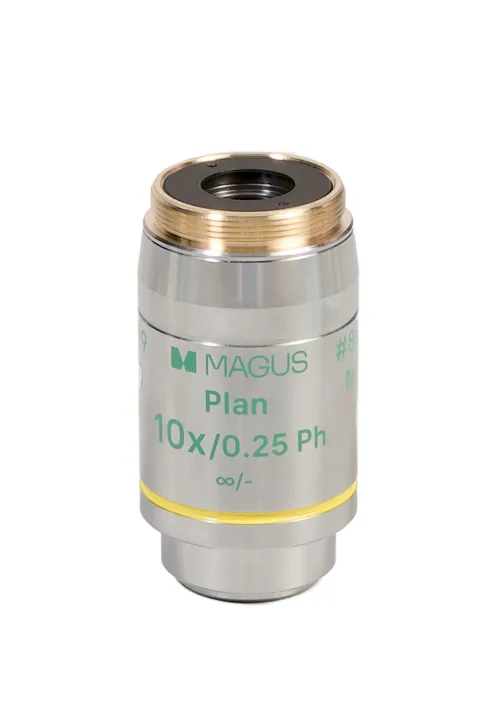

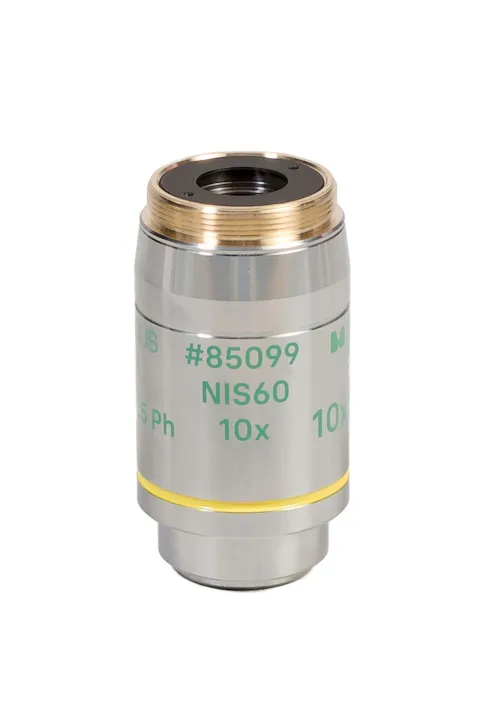

• Unendlich korrigiertes plan-achromatisches Phasenobjektiv, Plan 10-fach/0,25 Ph ∞/- AA 10,2 mm, parfokaler Abstand: 60 mm

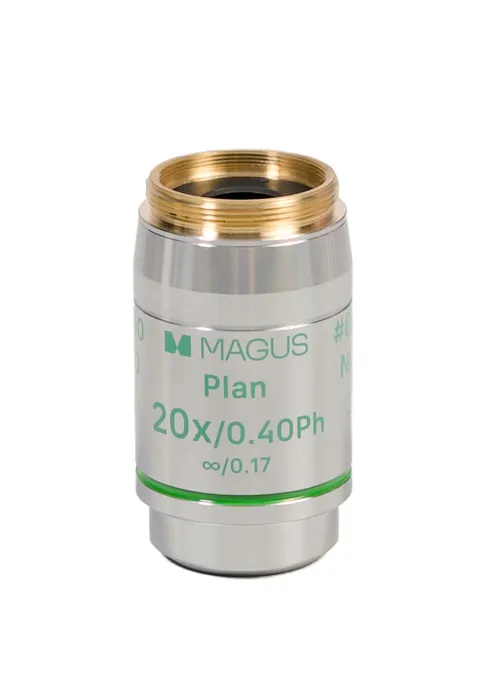

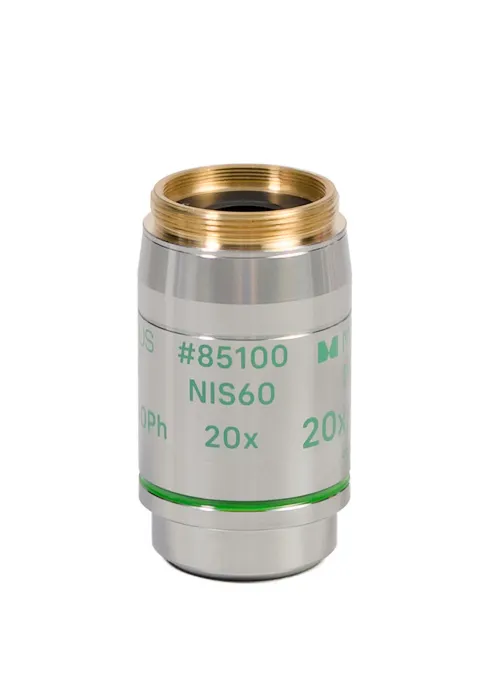

• Unendlich korrigiertes plan-achromatisches Phasenobjektiv, Plan 20-fach/0,40 Ph ∞/- 0,17 AA 13,36 mm, parfokaler Abstand: 60 mm

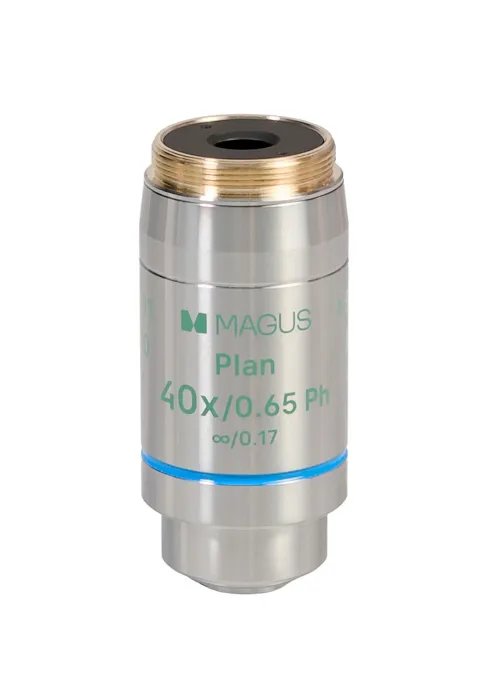

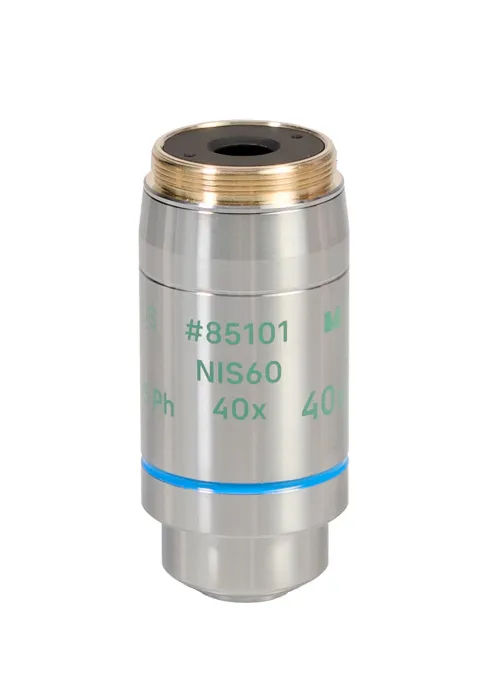

• Unendlich korrigiertes plan-achromatisches Phasenobjektiv, Plan 40-fach/0,65 Ph ∞/0,17 AA 0,7 mm, parfokaler Abstand: 60 mm

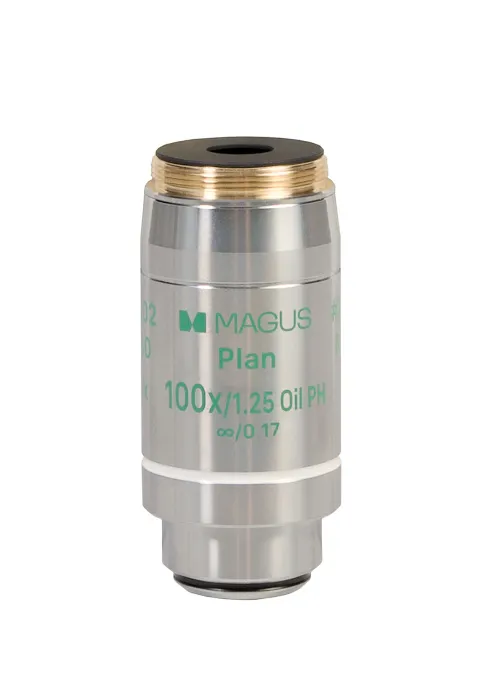

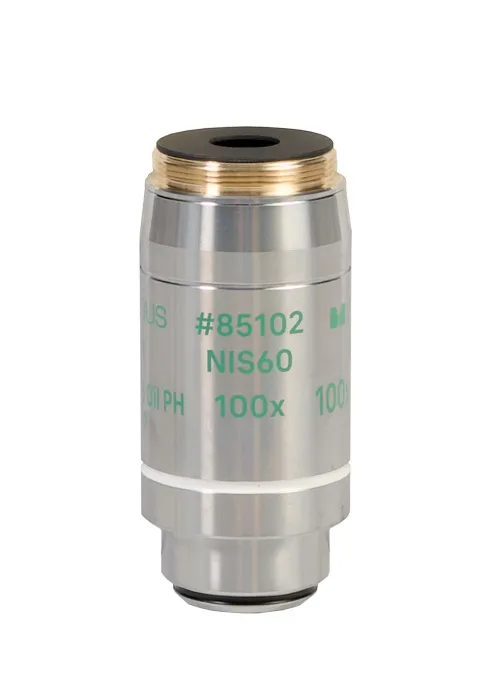

• Unendlich korrigiertes plan-achromatisches Phasenobjektiv, Plan 100-fach/1,25 Öl Ph ∞/0,17 AA 0,22 mm, parfokaler Abstand: 60 mm
• Zentrierteleskop
