MAGUS DIC290 Aufsatz-Set

Das Differenzialinterferenzkontrast-Gerät (DIC) wird zur Untersuchung transparenter Proben mit geringem Kontrast verwendet, die im Hellfeld nicht sichtbar sind. Die DIC-Technik erzeugt einen Bild­effekt mit Pseudo-Relief. Farb- und Intensitätseffekte im Bild ergeben sich aus der Änderung des Brechungs­indexes sowie der Dicke benachbarter Bereiche des Präparats. Das Bild der Probe erscheint dreidimensional. Die 3D-Ansicht zeigt nicht die tatsächliche Geometrie der Probe, sondern färbt die Probe entsprechend der optischen Dicke ein. Diese Technik ist nicht für die Messung der tatsächlichen Höhe und Tiefe geeignet. Die DIC- und Phasenkontrasttechniken ergänzen sich gegenseitig. Sie erzeugen ähnliche Kontrastbilder, jedoch weisen die DIC-Bilder keine Haloeffekte durch Beugungsphasenkontrast um die Proben herum auf. Diese Halo-Effekte entstehen durch den Unterschied zwischen dem Brechungsindex der Probe und dem umgebenden Medium. Sie verdecken häufig die Details an den Rändern der beobachteten Strukturen. Mit der DIC-Technik können Sie diese Details sehen.

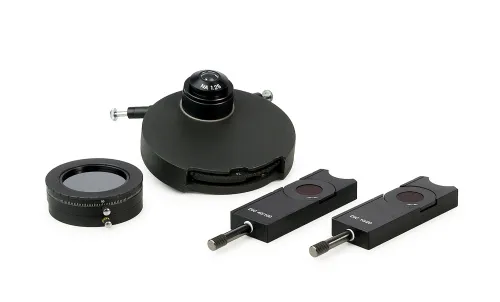

Das Differentialinterferenzkontrast-Gerät umfasst einen DIC-Kondensor, einen Polarisationsfilter und DIC-Schieber.

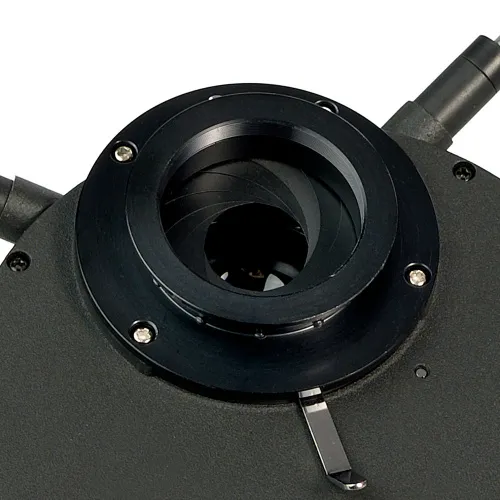

DIC-Kondensor

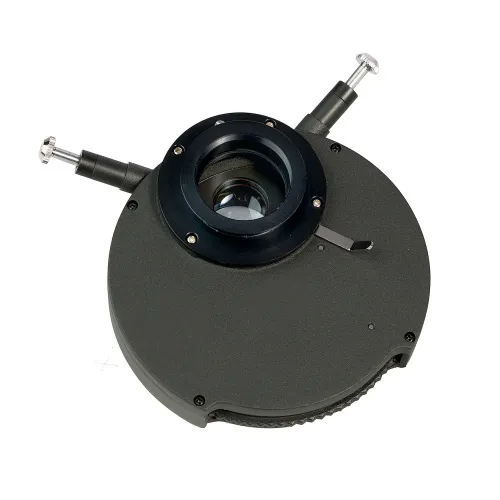

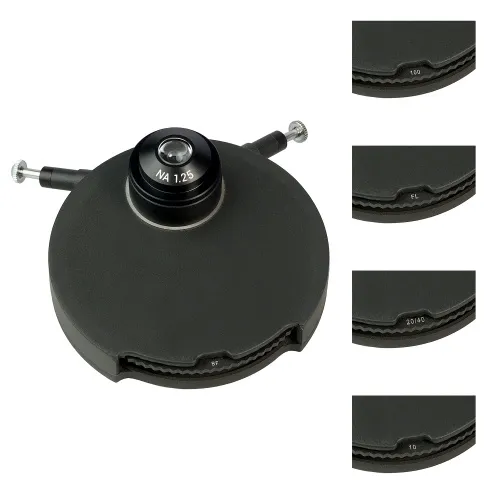

Der DIC-Kondensor wird anstelle des Hellfeldkondensors installiert. Der Revolver enthält DIC-Prismen und einen Schlitz, der bei Hellfeldbeobachtungen verwendet wird. Die DIC-Prismen im Revolver werden je nach verwendetem Objektiv eingesetzt. Unter dem Revolver befindet sich ein Blendenverstellknopf, der bei der Arbeit im Hellfeld verwendet wird.

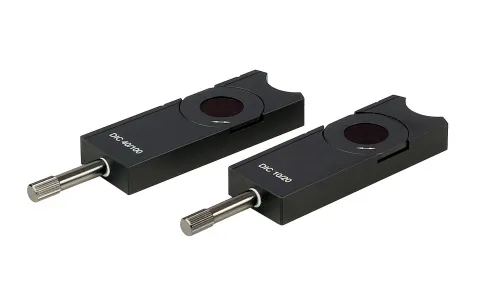

DIC-Schieber

Der DIC-Schieber wird in einem speziellen Anschluss des Objektivrevolvers installiert. Der DIC-Schieber wird in Kombination mit dem entsprechenden Objektiv verwendet. Der Schieber ist eine Platte mit einem DIC-Prisma und einem Analysator. Das MAGUS DIC290-Gerät umfasst zwei Schieber: Einer wird mit den 10-fachen und 20-fachen Objektiven verwendet, der andere mit dem 40-fachen und 100-fachen Objektiv. Durch Drehen des Schiebeknopfes wird das DIC-Prisma in Querrichtung bewegt.

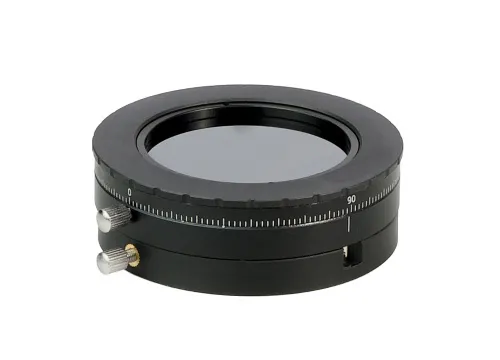

Polarisationsfilter

Bei Verwendung der DIC-Technik wird das Licht aus der Beleuchtung durch einen Polarisationsfilter geleitet. Der Polarisator wird auf den Kollektor gesetzt und mit einer Rändelschraube befestigt. Der Polarisator ist mit einer Drehwinkelskala markiert und kann um 360° gedreht werden. Die Intensität des durchgelassenen Lichts ändert sich je nach Positionierung von Polarisator und Analysator zueinander. Wenn sie senkrecht zueinander angeordnet sind, wird ein vollständiger Verdunkelungseffekt beobachtet. Der Polarisator kann auch nach unten geklappt werden: Sie müssen ihn nicht vom Mikroskop abnehmen, um ihn aus dem Strahlengang zu entfernen.

Empfohlene Objektive

Die DIC-Technik erfordert eine präzise Positionierung der optischen Komponenten zueinander: das untere DIC-Prisma – relativ zur vorderen Brennebene des Kondensors und das obere DIC-Prisma – relativ zur hinteren Brennebene des Objektivs. Verwenden Sie für DIC-Beobachtungen die mit dem Mikroskop gelieferten Objektive oder zusätzliche MAGUS FL S-APO60 PlanF-Objektive mit einer größeren Apertur.Eine größere Apertur eines Objektivs ermöglicht die Fokussierung auf einen dünnen, flachen Abschnitt eines dicken Präparats, was als optische Schnitte bezeichnet wird. Größere Aperturen erhöhen auch das Auflösungsvermögen des optischen Mikroskops.

Kompatibilität:

• MAGUS Bio 270T Biologisches Mikroskop
• MAGUS Bio 290T Biologisches Mikroskop
• MAGUS Lum 470L Fluoreszenzmikroskop
• MAGUS Lum 490 Fluoreszenzmikroskop
• MAGUS Lum 490L Fluoreszenzmikroskop
• MAGUS Pol 890 Polarisationsmikroskop

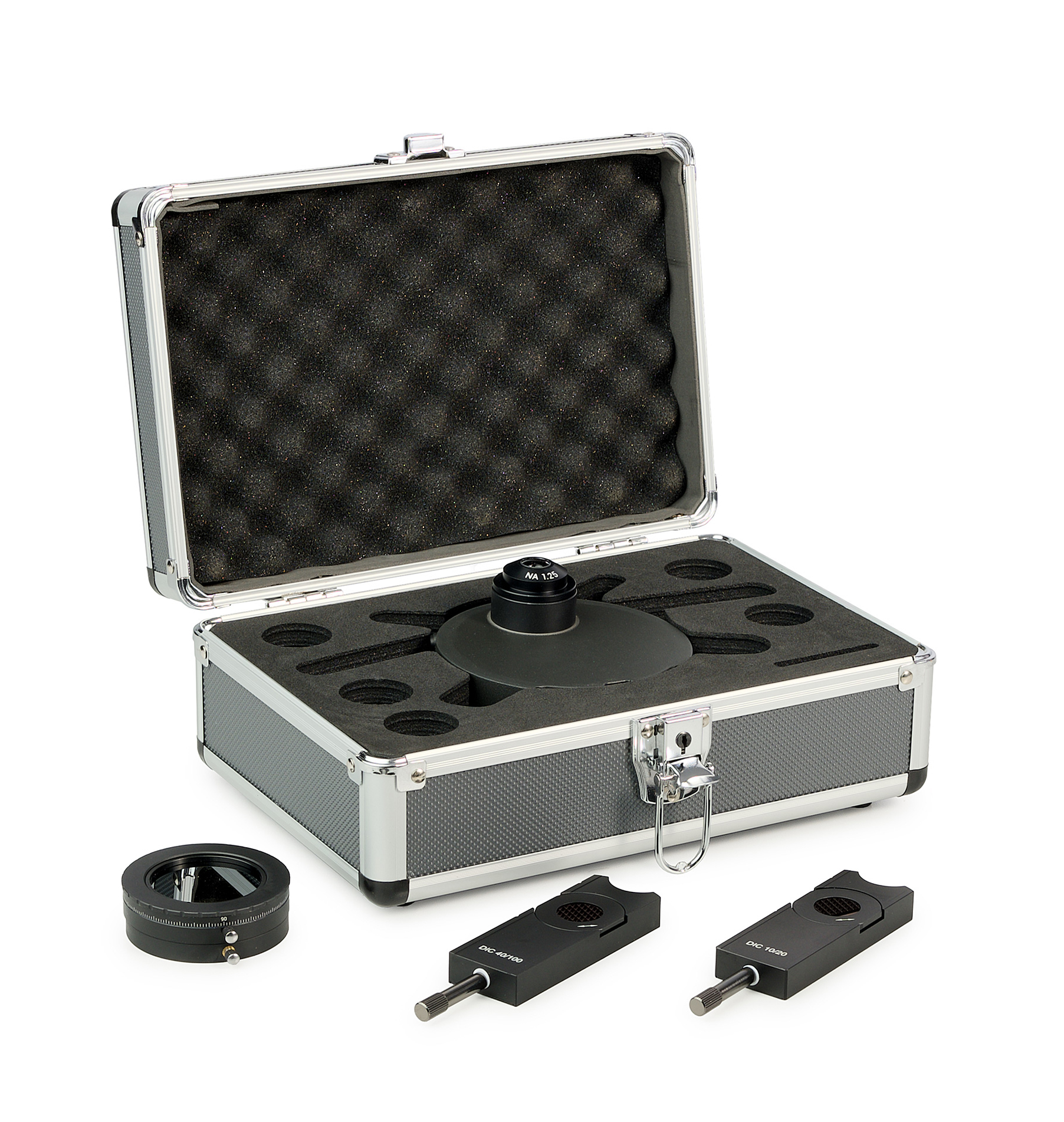

Lieferumfang:

• DIC-Revolverkondensor
• 10-fach/20-fach DIC-Schieber
• 40-fach/100-fach DIC-Schieber
• Polarisationsfilter
• Koffer
