MAGUS CS5 Kalibrierungsobjektträger (XY0,01/0,07/0,15/0,6/1,5)

Kalibrierungsobjektträger für Mikroskope.

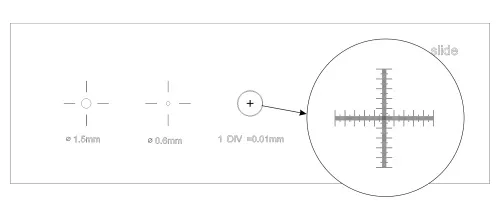

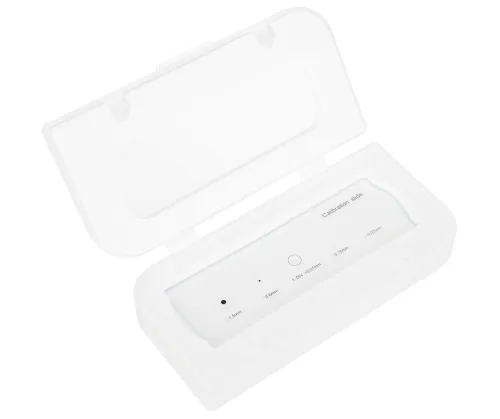

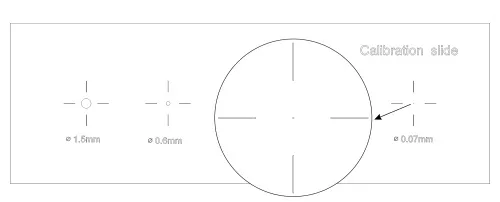

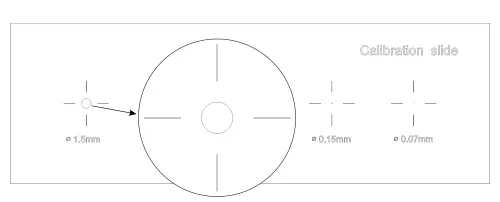

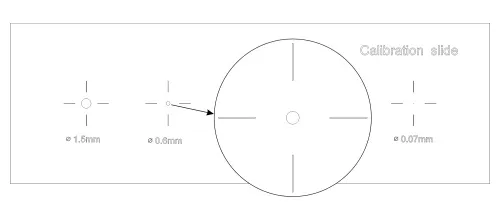

Auf dem Objektträger sind vier Kreise mit einem Durchmesser von 0,07 mm, 0,15 mm, 0,6 mm und 1,5 mm eingeätzt. In der Mitte des Objektträgers befindet sich ein Fadenkreuz mit einer horizontalen und einer vertikalen Mikrometerskala mit 100 Unterteilungen. Die Skalenteilung beträgt 0,01 mm und die Länge jeder Skala beträgt 1 mm.
Der Kalibrierungsobjektträger (Objektmikrometer) wird verwendet, um die Vergrößerung, das lineare Sehfeld des Mikroskops und den Teilungswert der Okularskalen und Absehen zu bestimmen.
Bei einer Digitalkamera wird der Objektträger zur Kalibrierung der Bildanalysesoftware für jedes Objektiv verwendet.

Kalibrierung der Bildanalysesoftware

Die Kalibrierung wird für jedes Objektiv, das für Beobachtungen verwendet wird, einzeln durchgeführt. Der Kalibrierungsobjektträger wird zur Bestimmung des Kalibrierungsfaktors für die Bildanalysesoftware verwendet.

Kalibrierungsverfahren:

1. Fixieren Sie den Kalibrierungsobjektträger auf den Objekttisch des Mikroskops.
2. Wählen Sie das gewünschte Objektiv und stellen Sie die maximale Kameraauflösung ein.
3. Erstellen Sie sich ein Kontrastbild des Objektträgers auf dem Bildschirm und nehmen Sie das Bild auf.
4. Wählen Sie in der Bildanalysesoftware den Modus "Kalibrierung" aus.
5. Klicken Sie mit der Maus, um den maximal sichtbaren Abstand zwischen der ersten und letzten Teilung der Skala zu definieren.
6. Geben Sie die resultierende Skalengröße in realen Einheiten in die Bildanalysesoftware ein.
7. Geben Sie den Kalibrierungsnamen ein, indem Sie die aktuelle Objektivvergrößerung angeben.
8. Überprüfen Sie das Ergebnis: Messen Sie im Modus "Messung" einige Teilungen der Skalen des Kalibrierungsobjektträgers in realen Einheiten.
9. Die Bildanalysesoftware speichert den Kalibrierungsfaktor unter dem ausgewählten Namen. Danach werden die Ergebnisse automatisch in die ausgewählten Maßeinheiten umgerechnet.

Kalibrierung der Okularskala

Die Kalibrierung der Okularskala wird für jedes Objektiv, das für Beobachtungen verwendet wird, einzeln durchgeführt. Legen Sie den Objektträger auf den Objekttisch und fokussieren Sie das Mikroskop auf die Skala. Das Okular sollte im Okulartubus gedreht werden, bis die Skalen des Objektträgers und des Okulars parallel zueinander ausgerichtet sind.

Wenn Sie Objektive mit geringer Vergrößerung verwenden, sollten Sie berechnen, wie viele Teilungen der Okularskala in die Skala des Objektträgers passen.
Wenn Sie Objektive mit mittlerer und hoher Vergrößerung verwenden, sollten Sie berechnen, wie viele Teilungen des Objektträgers in die Skala des Okulars passen.

Die Berechnung für jedes Objektiv erfolgt nach der folgenden Formel: Е=ТL/A, wobei
E – Okular-Teilungswert
Т – auf dem Objektträger-Mikrometer angegebener Teilungswert (0,01 mm)
L – Anzahl der Teilungen des Objektträger-Mikrometers
А – Anzahl der Teilungen der Okularskala.

Die sich daraus ergebenden Werte für die Teilung der Okularskala für jedes Objektiv werden aufgezeichnet.

Wenn Sie ein Objekt messen, sollten Sie zunächst die Anzahl der Teilungen der Okularskala zählen, die das Objekt abdeckt. Das Ergebnis wird mit dem zuvor für das ausgewählte Objektiv berechneten Skalenwert multipliziert. Der daraus resultierende Wert ist der wahre lineare Wert des Objekts.
