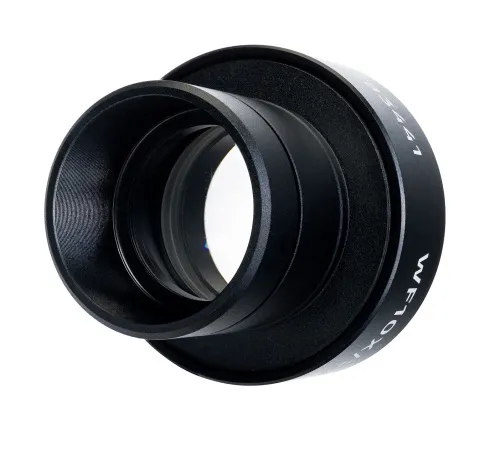

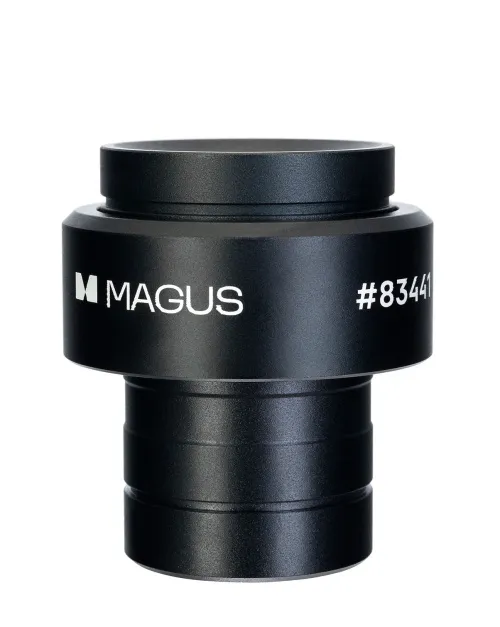

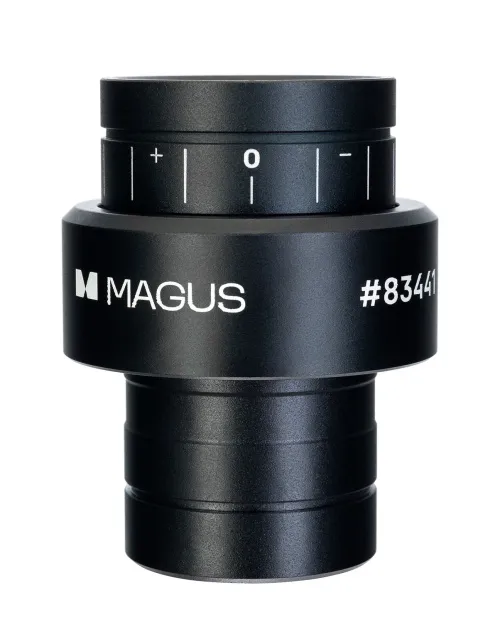

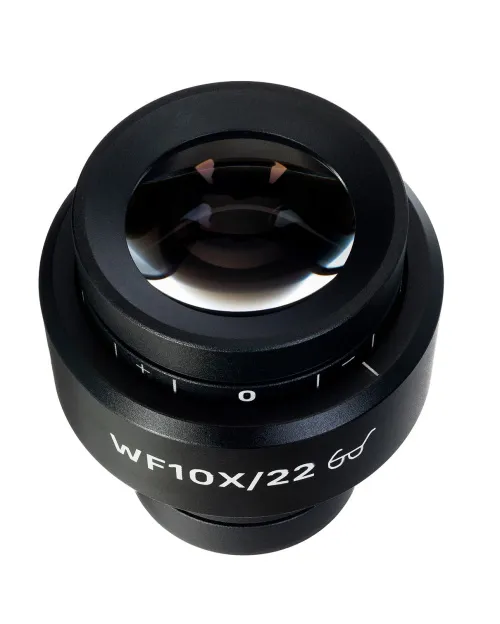

MAGUS SE10S 10-fach/22 mm Okular mit Skala (D 30 mm)

Das SE10S-Okular hat nicht nur eine 10-fache Vergrößerung, sondern ist auch mit einer Skala zum Messen der Größe der Probe oder ihrer Strukturen in Millimetern oder Mikrometern ausgestattet. Die Skala ist in 0,1-mm-Teilungen markiert und befindet sich im Bereich der Feldblende des Okulars. Bevor Sie mit der Messung beginnen, kalibrieren Sie die Skala auf die Parameter des jeweiligen Objektivs, mit dem Sie arbeiten möchten. Das Modell SE10S wird in einen 30-mm-Tubus eingesetzt.

Kalibrierung

Die Kalibrierung erfolgt mit einem Kalibrierungsobjektträger (einem Objektmikrometer). Legen Sie ihn auf den Objekttisch und stellen Sie das Mikroskop auf die in 0,1-mm-Segmente unterteilte Skala ein. Drehen Sie dann das Okular im Tubus, bis die Teilungen auf der Okularskala parallel zu den Teilungen auf dem Kalibrierungsobjektträger sind.

Berechnung

Um die Okularskala für das gewählte Objektiv zu kalibrieren, verwenden Sie die folgende Formel:
E=TL/A, wobei
E – die Teilung der Skala des Okulars;
T – die Teilung der Objektmikrometerskala, die auf dem Objektmikrometer markiert ist (0,01 mm);
L – die Anzahl der Teilungen auf dem Objekttischmikrometer;
A – die Anzahl der Teilungen auf der Okularskala.

Der E-Wert muss für jedes Objektiv notiert werden. Zählen Sie während der Messung der Probe die Anzahl der Teilungen auf der Okularskala zwischen den beiden gewünschten Punkten. Dann multiplizieren Sie diese Zahl mit E. Das Ergebnis ist der lineare Wert des gemessenen Objekts.

Kompatibilität:

• MAGUS Stereo 9T Stereomikroskop
