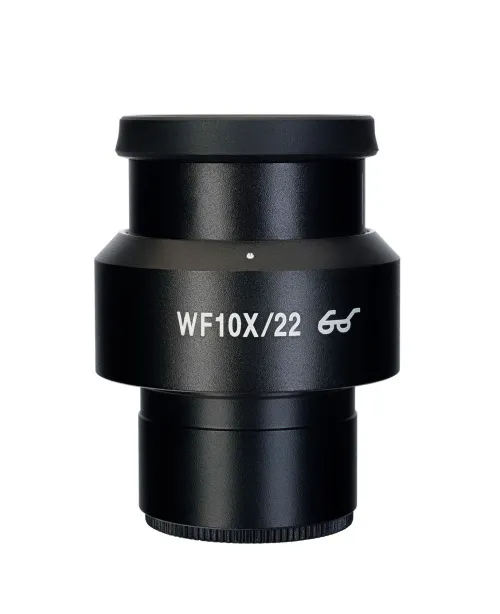

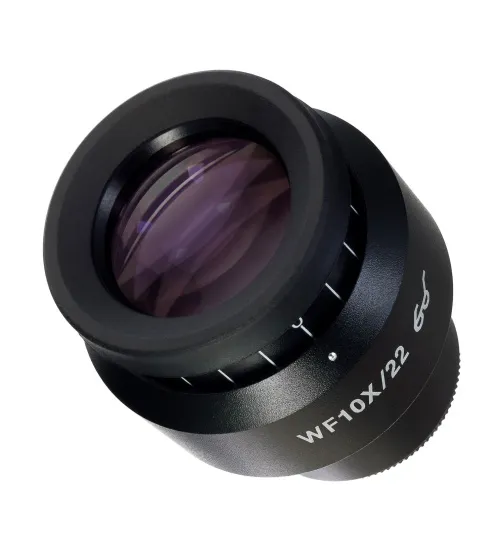

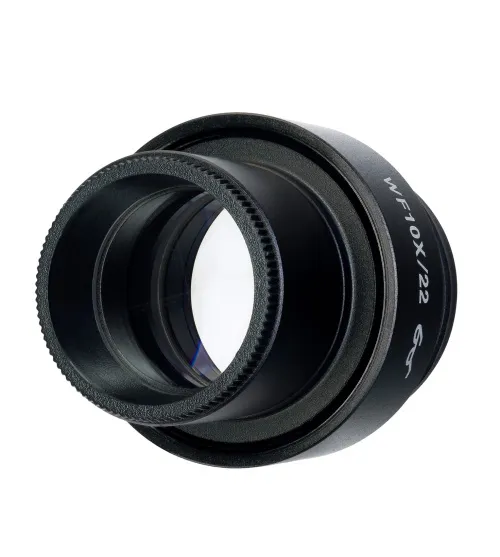

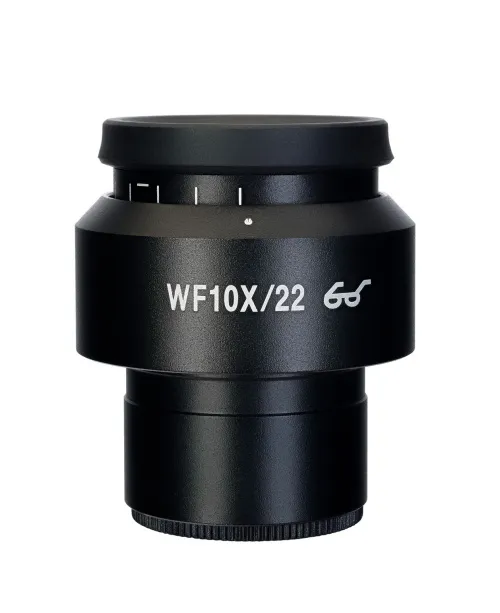

MAGUS SD10S 10-fach/22 mm Okular mit Skala (D 30 mm)

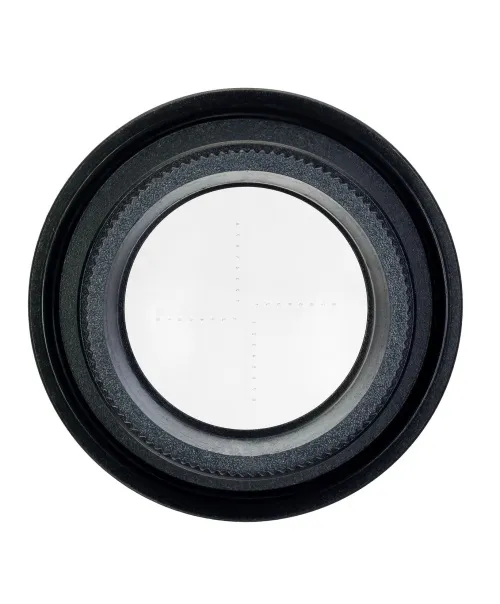

Das Okular mit Skala wird zur Messung der Größe von Proben und deren Strukturen in linearen Einheiten verwendet: Millimeter oder Mikrometer. Dieses Okular wird anstelle eines standardmäßigen 10-fach-Okulars montiert. Die Skala befindet sich in der Ebene der Feldblende mit einer Teilung von 0,1 mm. Okulardurchmesser: 30 mm.

Einrichtung

Vor der Messung ist es notwendig, die Okularskala für jede verwendete Objektivvergrößerung zu kalibrieren. Sie benötigen einen Kalibrierungsobjektträger – ein Objekttischmikrometer mit einer Skala. Für ein stereoskopisches Mikroskop empfehlen wir die Verwendung eines Kalibrierungsobjektträgers mit einer Skalenteilung von 0,1 mm. Legen Sie den Objektträger auf den Objekttisch und fokussieren Sie das Mikroskop auf die Skala. Das Okular wird im Okulartubus gedreht, bis die Skalen des Objektträgers und des Okulars parallel zueinander ausgerichtet sind.

Berechnung des Wertes der Okularskala für jede Objektivvergrößerung

Die Berechnung für jede Objektivvergrößerung erfolgt nach der folgenden Formel: E=TL/A, wobei E – die Teilung der Skala des Okulars; T – die Teilung der Objektmikrometerskala, die auf dem Objektmikrometer markiert ist (0,01 mm); L – die Anzahl der Teilungen auf dem Objekttischmikrometer; A – die Anzahl der Teilungen auf der Okularskala.

Die sich daraus ergebenden Werte für die Teilung der Okularskala für jede Objektivvergrößerung werden aufgezeichnet.

Berechnen der wahren linearen Größe eines Objekts

Wenn Sie ein Objekt messen, sollten Sie zunächst die Anzahl der Teilungen der Okularskala zählen, die das Objekt abdeckt. Das Ergebnis wird mit dem zuvor für die ausgewählte Objektivvergrößerung berechneten Skalenwert multipliziert. Der daraus resultierende Wert ist der wahre lineare Wert des Objekts.

Kompatibilität:

• MAGUS Stereo 7B Stereomikroskop
• MAGUS Stereo 7T Stereomikroskop
• MAGUS Stereo 8B Stereomikroskop
• MAGUS Stereo 8T Stereomikroskop
• MAGUS Stereo 7BH Mikroskopkopf
• MAGUS Stereo 7TH Mikroskopkopf
• MAGUS Stereo 8BH Mikroskopkopf
• MAGUS Stereo 8TH Mikroskopkopf
