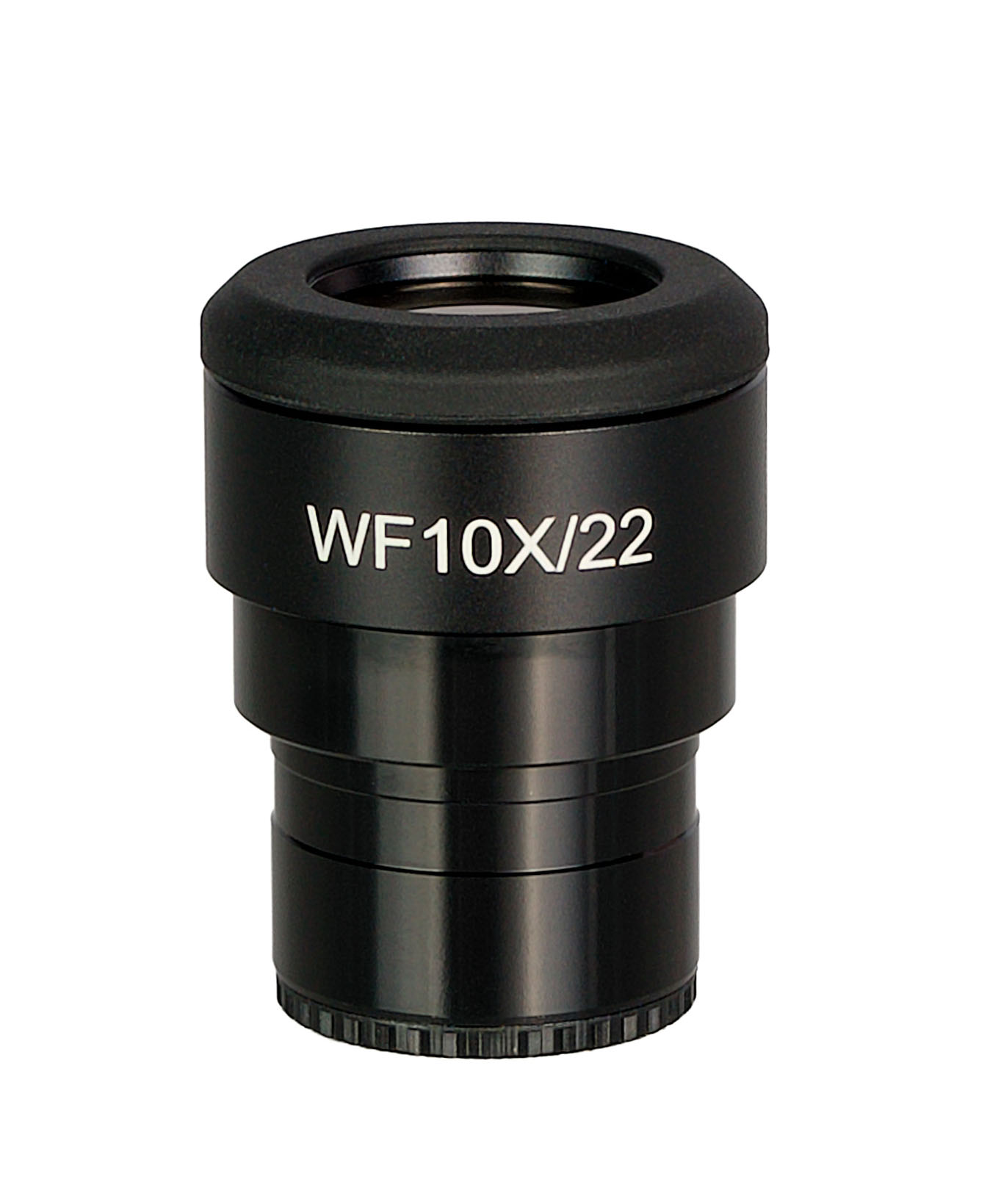

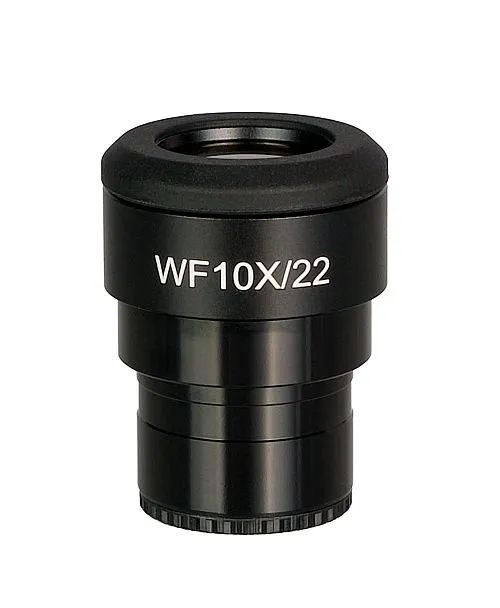

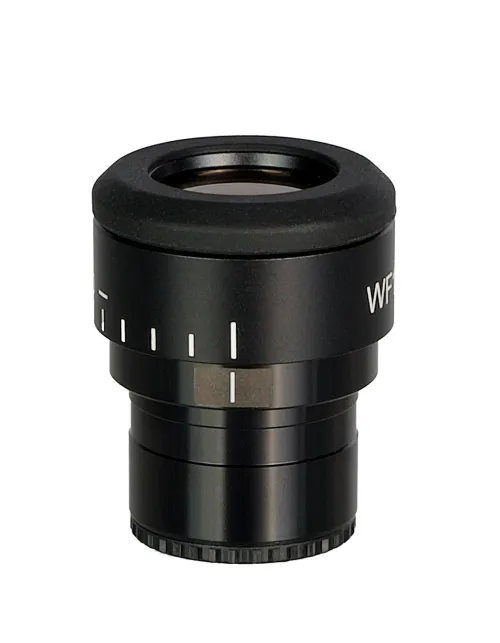

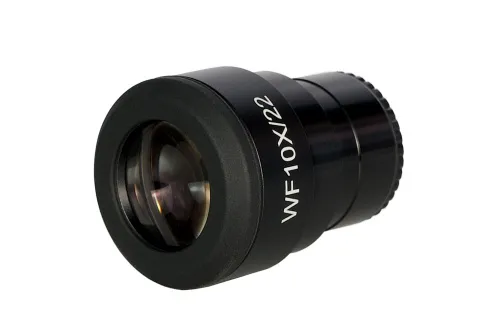

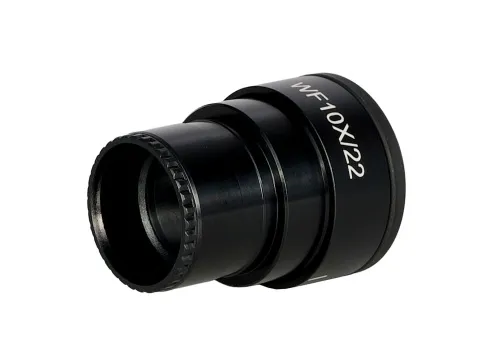

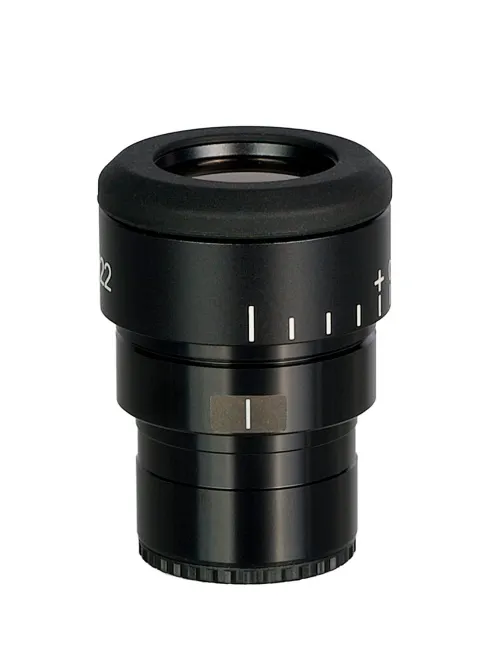

MAGUS ND10S 10-fach/22 mm Okular mit Skala und Dioptrieneinstellung (D 30 mm)

Das Okular mit Skala wird zur Messung der Größe von Proben und deren Strukturen in linearen Einheiten verwendet: Millimeter oder Mikrometer. Die Skala befindet sich in der Ebene der Feldblende mit einer Teilung von 0,1 mm. Dieses Okular mit Skala wird anstelle eines standardmäßigen 10-fach-Okulars montiert. Ein Okular mit derselben optischen Ausführung aber ohne Skala wird im zweiten Okulartubus installiert.

Das Okular ist mit Mikroskopen mit einem 30-mm-Okulartubus kompatibel.

Einrichtung

Vor der Messung muss die Okularskala für jedes verwendete Objektiv kalibriert werden. Sie benötigen einen Kalibrierungsobjektträger – ein Objekttischmikrometer mit einer Skala. Die Mindestteilung beträgt 0,01 mm. Legen Sie den Objektträger auf den Objekttisch und fokussieren Sie das Mikroskop auf die Skala. Das Okular sollte im Okulartubus gedreht werden, bis die Skalen des Objektträgers und des Okulars parallel zueinander ausgerichtet sind.

Berechnung des Wertes der Okularskala für jedes Objektiv

Wenn Sie Objektive mit geringer Vergrößerung verwenden, sollten Sie berechnen, wie viele Teilungen der Okularskala in die Skala des Objektträgers passen. Wenn Sie Objektive mit mittlerer und hoher Vergrößerung verwenden, sollten Sie berechnen, wie viele Teilungen des Objektträgers in die Skala des Okulars passen.

Die Berechnung für jedes Objektiv erfolgt nach der folgenden Formel: Е = ТL/A, wobei E – Wert der Okularteilung Т – Wert der Objektträgerteilung, der auf dem Objektträgermikrometer angegeben ist (0,01 mm) L – Anzahl der Objektträgermikrometer-Teilungen A – Anzahl der Okularteilungen.

Die sich daraus ergebenden Werte für die Teilung der Okularskala für jedes Objektiv werden aufgezeichnet.

Berechnen der wahren linearen Größe eines Objekts

Wenn Sie ein Objekt messen, sollten Sie zunächst die Anzahl der Teilungen der Okularskala zählen, die das Objekt abdeckt. Das Ergebnis wird mit dem zuvor für das ausgewählte Objektiv berechneten Skalenwert multipliziert. Der daraus resultierende Wert ist der wahre lineare Wert des Objekts.

Kompatibilität:

• MAGUS Bio 260T Biologisches Mikroskop
• MAGUS Bio DH260 Biologisches Mikroskop
• MAGUS Bio 270T Biologisches Mikroskop
• MAGUS Bio 290T Biologisches Mikroskop
• MAGUS Bio V360 Biologisches Inverses Mikroskop
• MAGUS Lum 450L Fluoreszenzmikroskop
• MAGUS Metal V790 DIC Metallurgisches Inverses Mikroskop
• MAGUS Pol 890 Polarisationsmikroskop
