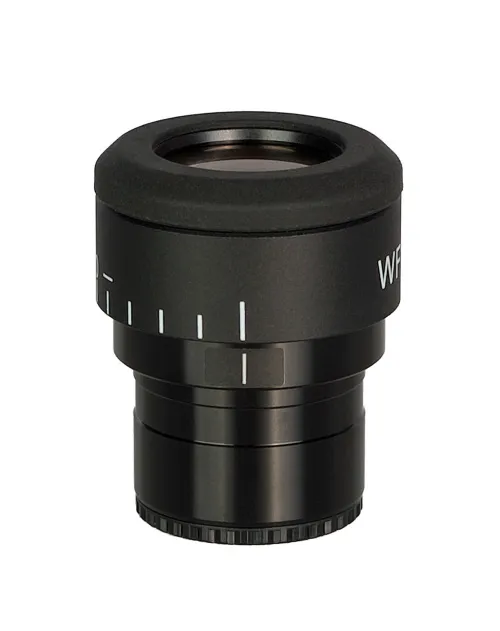

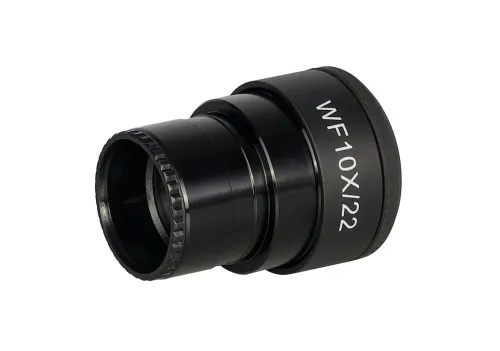

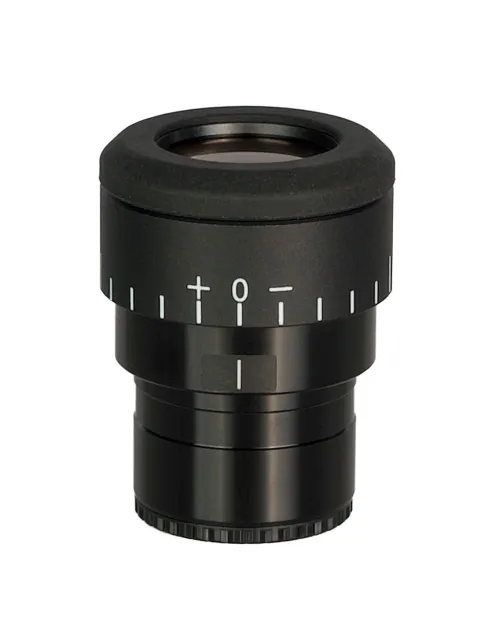

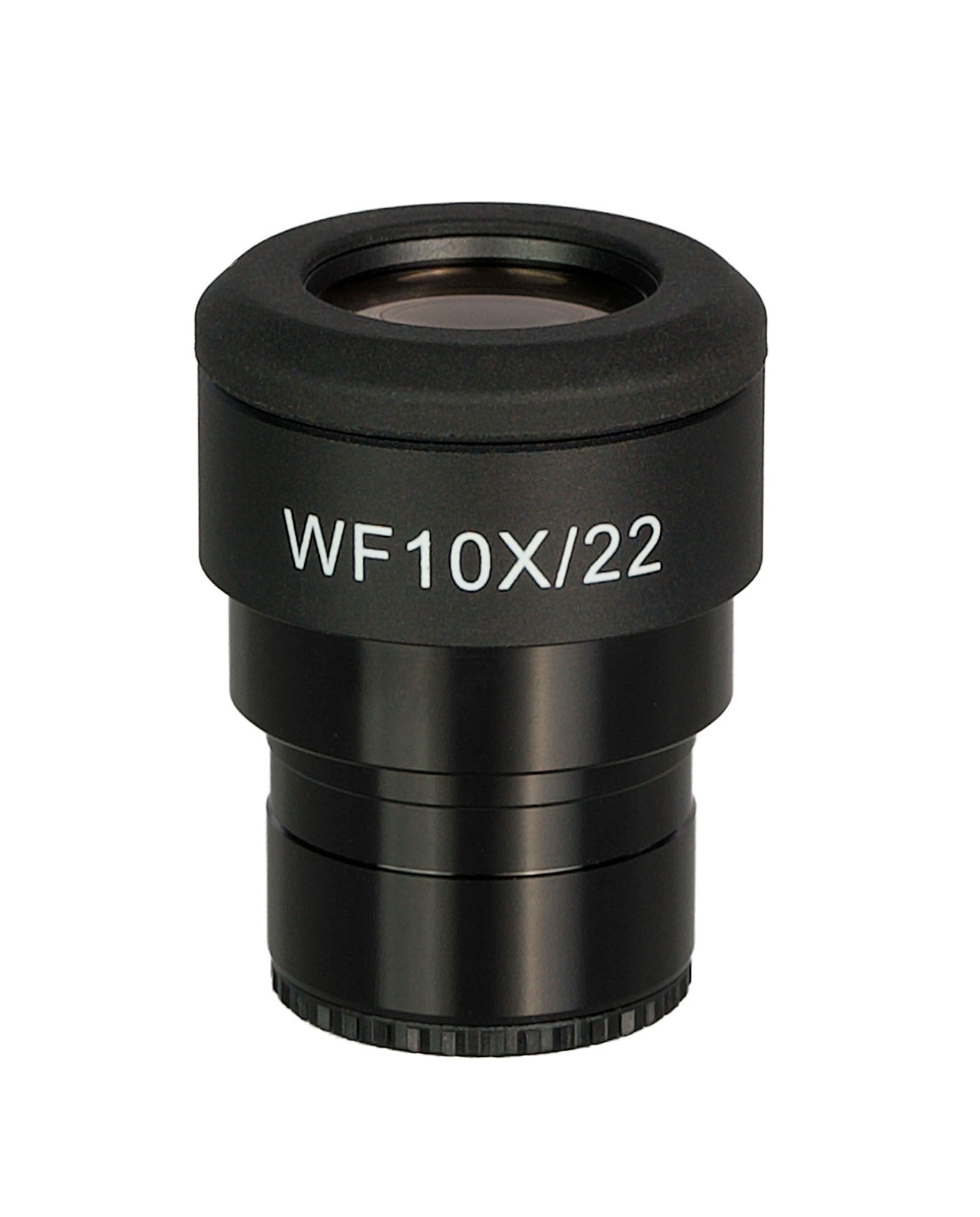

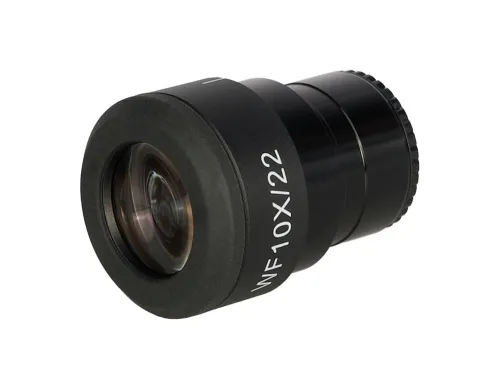

MAGUS ND10R 10-fach/22 mm Okular mit Absehen und Dioptrieneinstellung (D 30 mm)

Ein Okular mit Absehen wird verwendet, um die Größe von Proben und deren Strukturen in linearen Einheiten (Millimeter oder Mikrometer) zu bestimmen, die Flächen von Strukturen in der Probe zu messen und die vergleichende Analyse von Partikelzahlen durchzuführen. Das Absehen befindet sich in der Ebene der Feldblende mit einer Teilung von 0,1 mm. Dieses Okular mit Absehen wird anstelle eines standardmäßigen 10-fach-Okulars montiert. Ein zweites entsprechendes Okular ohne Absehen wird im zweiten Okulartubus installiert.

Das Okular ist mit Mikroskopen mit einem 30-mm-Okulartubus kompatibel.

Einrichtung

Vor der Messung muss das Okularabsehen für jedes verwendete Objektiv kalibriert werden. Sie benötigen einen Kalibrierungsobjektträger – ein Objekttischmikrometer mit einer Skala. Die Mindestteilung beträgt 0,01 mm. Legen Sie den Objektträger auf den Objekttisch und fokussieren Sie das Mikroskop auf die Skala. Das Okular sollte im Okulartubus gedreht werden, bis die Skalen des Objektträgers und des Okularabsehens parallel zueinander ausgerichtet sind.

Berechnung des Wertes des Absehens für jedes Objektiv

Wenn Sie Objektive mit geringer Vergrößerung verwenden, sollten Sie berechnen, wie viele Teilungen des Okularabsehens in die Skala des Objektträgers passen. Wenn Sie Objektive mit mittlerer und hoher Vergrößerung verwenden, sollten Sie berechnen, wie viele Teilungen des Objektträgers in das Okularabsehen passen.

Die Berechnung für jedes Objektiv erfolgt nach der folgenden Formel: Е = ТL/A, wobei E – Wert der Absehensteilung Т – Wert der Objektträgerteilung, der auf dem Objektträgermikrometer angegeben ist (0,01 mm) L – Anzahl der Objektträgermikrometer-Teilungen A – Anzahl der Teilungen des Absehens.

Die sich daraus ergebenden Werte für die Teilung des Absehens für jedes Objektiv werden aufgezeichnet.

Berechnen der wahren linearen Größe eines Objekts

Wenn Sie ein Objekt messen, sollten Sie zunächst die Anzahl der Teilungen des Okularabsehens zählen, die das Objekt abdeckt. Das Ergebnis wird mit dem zuvor für das ausgewählte Objektiv berechneten Wert des Absehens multipliziert. Der daraus resultierende Wert ist der wahre lineare Wert des Objekts.

Berechnung der Fläche eines Objekts

Zur Bestimmung der Fläche der Objektstruktur wird die Anzahl der Quadrate des Absehens gezählt, die die Struktur bedecken. Wenn die Struktur nur einen Teil des Quadrats bedeckt, sollte im Voraus festgelegt werden, wie dieses Quadrat in der Endberechnung berücksichtigt werden soll: ignoriert oder zum Ergebnis addiert. Das Okular mit Absehen kann nur zur ungefähren Bewertung der Fläche verwendet werden; für genaue Berechnungen wird eine Bildanalysesoftware empfohlen.

Partikelzählung

Das Okular mit Absehen kann auch zur vergleichenden Zählung von Partikeln in einem bestimmten Bereich verwendet werden. Zunächst wird die Anzahl der kleinen Partikel in einem Quadrat gezählt und mit der Anzahl der Quadrate multipliziert. Anschließend wird die Anzahl der großen Partikel im gesamten Bereich gezählt. Die Ergebnisse werden verglichen.

Kompatibilität:

• MAGUS Bio 260T Biologisches Mikroskop
• MAGUS Bio DH260 Biologisches Mikroskop
• MAGUS Bio 270T Biologisches Mikroskop
• MAGUS Bio 290T Biologisches Mikroskop
• MAGUS Bio V360 Biologisches Inverses Mikroskop
• MAGUS Lum 450L Fluoreszenzmikroskop
• MAGUS Metal V790 DIC Metallurgisches Inverses Mikroskop
• MAGUS Pol 890 Polarisationsmikroskop
