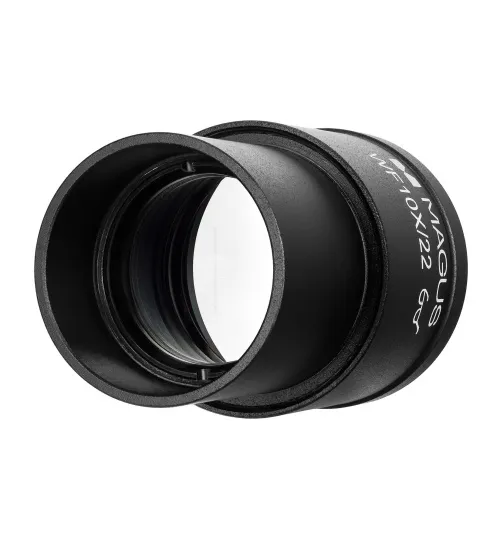

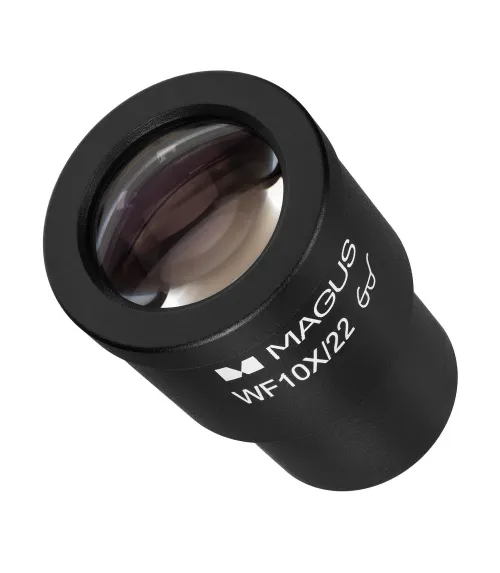

MAGUS MES10 10-fach/22 mm Okular mit Skala (D 30 mm)

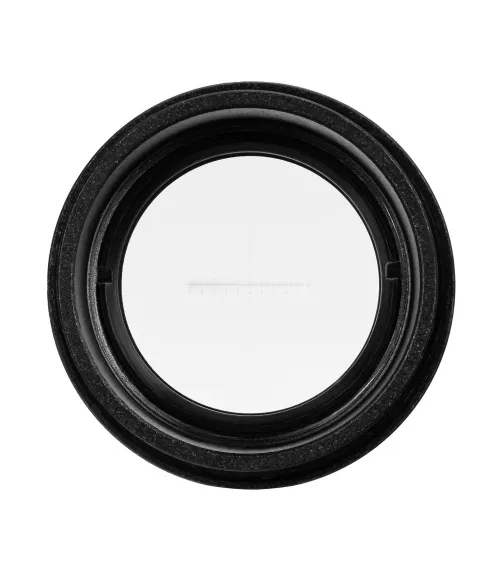

Dieses Okular verfügt über eine Skala, die in der Ebene der Feldblende angebracht ist, um Proben in Millimetern oder Mikrometern zu messen. Die Skalenteilung beträgt 0,1 mm. Es ist in einem Okulartubus mit 30 mm Durchmesser untergebracht statt in einem Standardokular mit 10-facher Vergrößerung. Für jedes Objektiv, das Sie verwenden, müssen Sie die Skala kalibrieren. Dazu benötigen Sie einen Kalibrationsobjektträger mit einer Mikrometerskala von 0,01 mm. Der Objektträger wird auf den Mikroskoptisch gelegt und das Okular wird im Tubus gedreht, bis die Skalen von Okular und Objektträger parallel sind.

Der Teilungswert der Okularskala wird ebenfalls für jedes Objektiv bestimmt. Bei Objektiven mit geringer Vergrößerung sollten Sie die Anzahl der Teilungen der Okularskala zählen, die auf die Skala des Kalibrierungsobjektträgers fallen. Bei Objektiven mit mittlerer und hoher Vergrößerung sollten Sie das Gegenteil tun, d. h. berechnen, wie viele Teilungen der Objektträgerskala in die Okularskala fallen.

Der Teilungswert (E) wird dann mit der folgenden Formel berechnet: E=TL/A, wobei T – der Teilungswert der Mikrometer-Objektträgerskala (0,01 mm) ist; L – Anzahl der Teilungen der Objektträgerskala; A – Anzahl der Teilungen der Okularskala.

Um die wahre lineare Größe einer Probe zu berechnen, sollten Sie die Länge der Probe auf der Okularskala messen und diesen Wert dann mit dem für das Objektiv berechneten E-Wert multiplizieren.

Kompatibilität:

• MAGUS Bio 250B Biologisches Mikroskop
• MAGUS Bio 250BL Biologisches Mikroskop
• MAGUS Bio 250T Biologisches Mikroskop
• MAGUS Bio 250TL Biologisches Mikroskop
• MAGUS Bio V300 Biologisches Inverses Mikroskop
• MAGUS Bio V350 Biologisches Inverses Mikroskop
• MAGUS Metal 600 Metallurgisches Mikroskop
• MAGUS Metal 600 BD Metallurgisches Mikroskop
• MAGUS Metal 630 Metallurgisches Mikroskop
• MAGUS Metal 630 BD Metallurgisches Mikroskop
• MAGUS Metal 650 Metallurgisches Mikroskop
• MAGUS Metal 650 BD Metallurgisches Mikroskop
• MAGUS Metal V700 Metallurgisches Inverses Mikroskop
• MAGUS Metal V700 BD Metallurgisches Inverses Mikroskop
• MAGUS Lum 400 Fluoreszenzmikroskop
• MAGUS Lum 400L Fluoreszenzmikroskop
• MAGUS Lum V500 Inverses Fluoreszenzmikroskop
• MAGUS Lum V500L Inverses Fluoreszenzmikroskop
• MAGUS Pol 800 Polarisationsmikroskop
