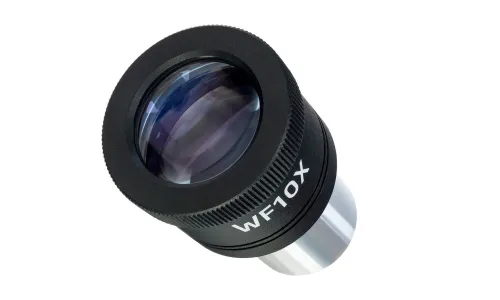

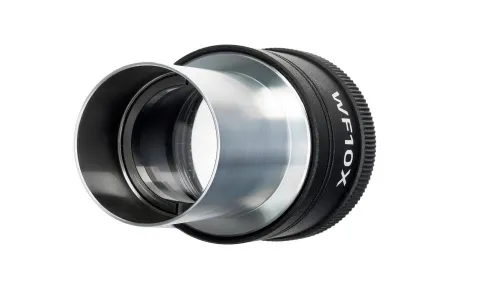

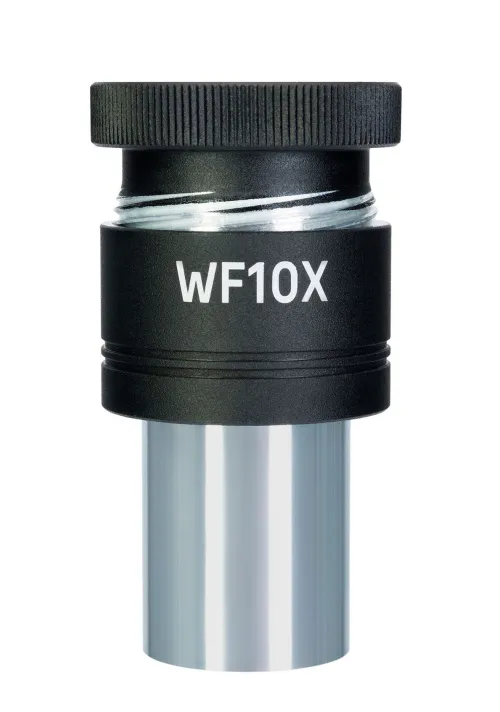

MAGUS E10S 10-fach/20 mm Okular mit Skala (D 23,2 mm)

Das Okular E10S mit 10-facher Vergrößerung ist mit einer Skala in der Ebene der Feldblende ausgestattet. Es dient als normales Okular mit 10-facher Vergrößerung und kann auch die Größe von Objekten oder deren Elementen messen. Die Skala ist in Millimetern und Mikrometern eingeteilt. Um Messungen vornehmen zu können, muss das Okular zunächst für jedes Objektiv, das Sie verwenden möchten, kalibriert werden. Das E10S-Okular passt in einen 23,2 mm-Tubus.

Kalibrierung

Zur Durchführung der Kalibrierung benötigen Sie einen Kalibrierungsobjektträger mit einer Skalenteilung von 0,01 mm. Legen Sie den Objektträger auf den Objekttisch und stellen Sie das Mikroskop auf seine Skala ein. Drehen Sie dann das Okular im Okulartubus, bis die Teilungen des Objektträgers und des Okulars parallel zueinander ausgerichtet sind. Dann müssen Sie eine Berechnung durchführen.

Berechnung

Sie müssen berechnen, wie sich die Teilungen auf den Skalen des Okulars und des Kalibrierungsobjektträgers (ein Objektmikrometer) zueinander verhalten: Wie viele Teilungen auf der Okularskala in die Skala des Objektträgers fallen (bei Objektiven mit geringer Vergrößerung) oder wie viele Teilungen auf dem Objektträger in die Okularskala fallen (bei Objektiven mit mittlerer oder hoher Vergrößerung). Verwenden Sie dann die Formel:
E=TL/A, wobei
E – die Teilung der Skala des Okulars;
T – die Teilung der Objektmikrometerskala, die auf dem Objektmikrometer markiert ist (0,01 mm);
L – die Anzahl der Teilungen auf dem Objekttischmikrometer;
A – die Anzahl der Teilungen auf der Okularskala.

Notieren Sie die Zahl, die sich aus den Berechnungen für jedes Objektiv ergibt. Die Größe der Proben wird wie folgt berechnet: Bestimmen Sie zunächst, wie viele Teilstriche auf der Okularskala das Objektiv einnimmt. Diese Zahl wird dann mit dem Ergebnis multipliziert, das sich aus der Formel für jedes Objektiv ergibt. Diese Zahl gibt den linearen Wert der Probe wieder.

Kompatibilität:

• MAGUS Bio 230B Biologisches Mikroskop
• MAGUS Bio 230BL Biologisches Mikroskop
• MAGUS Bio 230T Biologisches Mikroskop
• MAGUS Bio 230TL Biologisches Mikroskop
• MAGUS Pol 850 Polarisationsmikroskop
