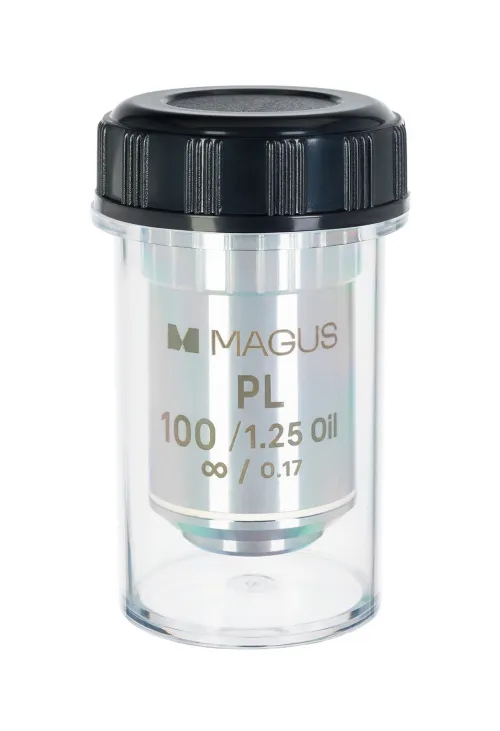

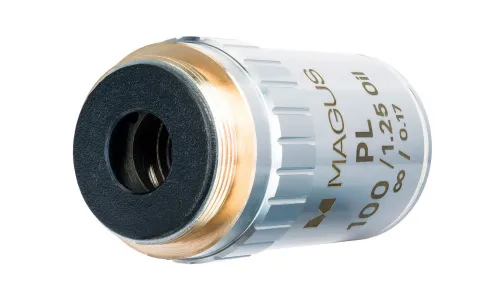

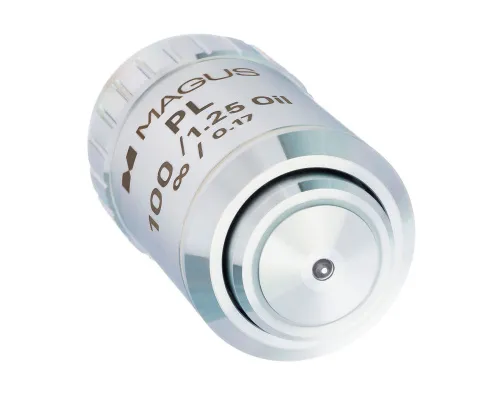

MAGUS SF100 OIL 100-fach/1,25 Plan Pol ∞/0,17 Objektiv

Objektiv für die Untersuchung transparenter und transluzenter Proben in polarisiertem Licht. Linsen für polarisierte Optik werden so hergestellt, dass sie keine inneren Spannungen erzeugen: Sie erzeugen keine Doppelbrechung und beeinträchtigen die Beobachtungsergebnisse nicht.

Das Objektiv ist für ein optisches System mit Unendlich-Korrektur ausgelegt. Die parfokale Höhe entspricht dem DIN-Standard (45 mm). Für die Probe wird ein 0,17 mm Deckglas verwendet.

Eine plan-achromatische Optik korrigiert Aberrationen: chromatische in den Farben Rot und Blau, sphärische in Grün. Geometrische Aberration wird für über 90 % des beobachteten Bereichs korrigiert. Das Bild ist sowohl in der Mitte als auch an den Rändern scharf, wodurch sich das Objektiv für die Verwendung mit einer Digitalkamera oder einem Weitwinkelokular eignet. In einem System mit einem 10-fachen/22 mm Okular bildet das Objektiv also ein Sehfeld von 0,22 mm Durchmesser. Die Auflösungsgrenze liegt bei 0,22 µm.

Mit dem Objektiv des Modells SF100 OIL liegt die nützliche Vergrößerung des Mikroskops im Bereich von 625-fach bis 1250-fach und wird durch die Verwendung von Okularen mit einer Vergrößerung von 5- bis 15-fach erreicht. Bei einer geringeren Vergrößerung des Systems ist es nicht möglich, die feinen Elemente eines Objekts zu sehen; eine Vergrößerung von mehr als 1250-fach liefert keine neuen Informationen.

Kompatibilität:

• MAGUS Pol 800 Polarisationsmikroskop
