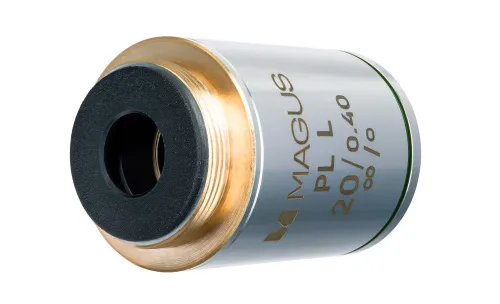

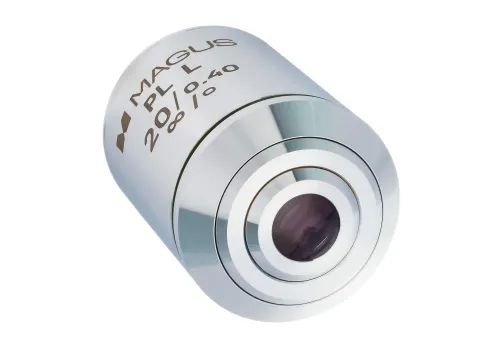

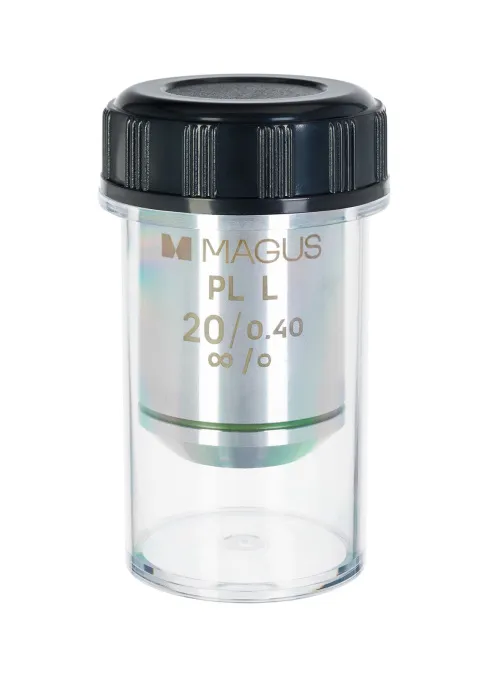

MAGUS 20PLL 20-fach/0,40 Plan L AA 8,80 mm Objektiv

Objektiv mit 20-facher Vergrößerung für ein metallurgisches Mikroskop. Es ist optimal für die Arbeit mit Okularen mit 10- bis 20-fachen Vergrößerungen. Die nutzbare Vergrößerung eines Mikroskops mit diesem Objektiv liegt im Bereich von 200–400-fach; seine maximale Auflösung beträgt 0,69 µm.

Die plan-achromatische Optik korrigiert die Bildfeldwölbung um 90 % und erzeugt ein klares, unverzerrtes Bild über fast das gesamte Sehfeld. Es wird empfohlen, das Objektiv mit Okularen mit einem großen Sehfeld – 22 mm – zu kombinieren. Die Kombination mit einem 10-fachen/22 mm Okular ergibt ein Sehfeld von 1,1 mm im Durchmesser. Die chromatische Aberration wurde für Rot und Blau und die sphärische Aberration für Grün korrigiert.

Ein metallurgisches Objektiv erfordert eine Anwendung ohne Deckglas. Das zu untersuchende Objekt kann eine Textur mit großen Höhenunterschieden aufweisen, und mit einer Standardobjektivposition riskieren Sie, das Objektiv oder die Probe zu beschädigen. Das MAGUS 20PLL Objektiv für metallurgische Mikroskope hat daher einen größeren Arbeitsabstand als die Norm, nämlich 8,8 mm.

Das Objektiv ist mit unendlich-korrigierten Mikroskopen kompatibel. Seine Parfokalität beträgt 45 mm.

Kompatibilität:

• MAGUS Metal 600 Metallurgisches Mikroskop
• MAGUS Metal 630 Metallurgisches Mikroskop
• MAGUS Metal 650 Metallurgisches Mikroskop
• MAGUS Metal V700 Metallurgisches Inverses Mikroskop
