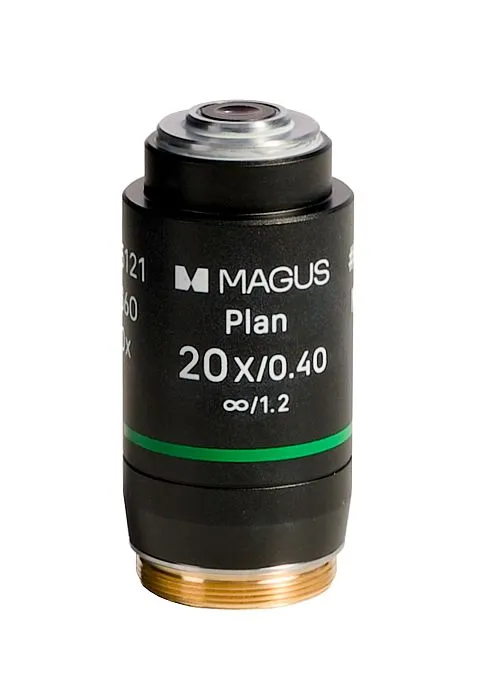

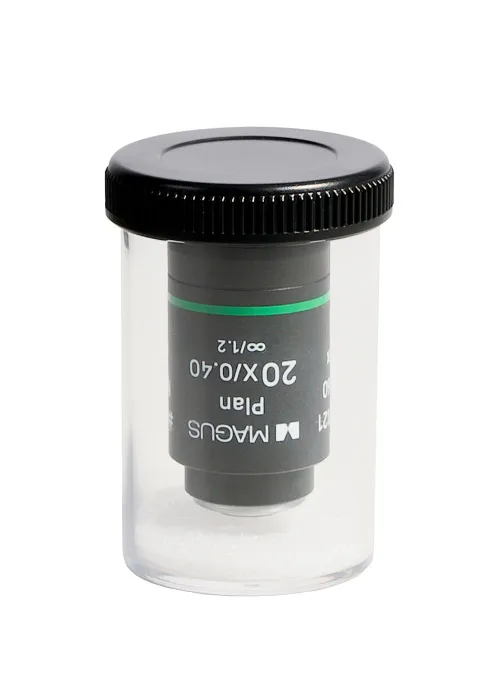

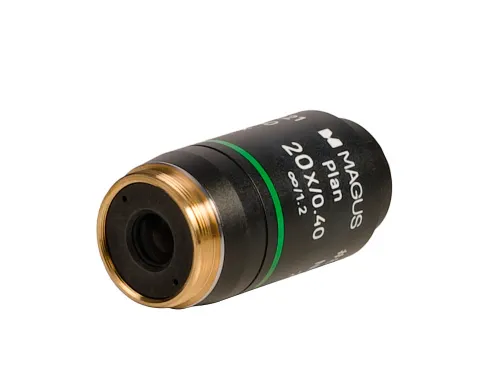

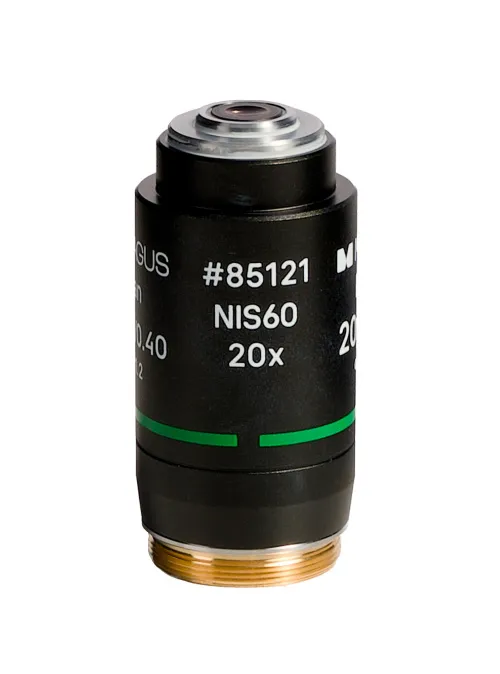

MAGUS 20PL60V Plan 20-fach/0,40 ∞/1,2 H 60 mm Objektiv

Objektiv für Hellfeldbeobachtungen. Das MAGUS Bio V360 Mikroskop-Kit enthält Phasenobjektive. Auf der inneren Linse eines solchen Objektivs ist ein Metallfilmring eingeätzt, der für Phasenkontrastbeobachtungen erforderlich ist. Der Metallfilm sorgt für eine Phasenverschiebung von einer Viertelwellenlänge im Verhältnis zum restlichen Licht und verringert die Lichtdurchlässigkeit. Daher werden für Hellfeldbeobachtungen Objektive ohne Phasenplatten empfohlen.

Die Auflösungsgrenze des 20-fachen/0,40 Objektivs liegt bei 0,69 µm. Chromatische Aberrationen werden für Blau und Rot korrigiert, sphärische Aberrationen für Grün und die Feldkrümmung wird auf 90 % des Sehfelddurchmessers korrigiert.

Das Objektiv ist speziell für die unendlich korrigierte Tubuslänge ausgelegt. Der parfokale Abstand beträgt 60 mm. Bei Verwendung eines 10-fachen/22-mm-Okulars beträgt der Durchmesser des Sehfelds 1,1 mm. Das Objektiv ist für das Arbeiten mit Schalen mit einer Bodendicke von 1,2 mm ausgelegt.

Die untere Grenze der nutzbaren Vergrößerung des Mikroskops liegt bei Verwendung eines 20-fachen Objektivs bei 200-fach. Bei einer geringeren Vergrößerung können Sie die Details der Probe, deren Bild vom Objektiv erzeugt wird, nicht erkennen. Die obere Grenze der nützlichen Vergrößerung mit einem 20-fachen Objektiv ist 400-fach. Eine höhere Vergrößerung wird als "nutzlos" erachtet, da sie keine neuen Details im Bild der Probe liefert. Mit dem 20-fachen/0,40 Objektiv können Sie Okulare mit 10-facher bis 20-facher Vergrößerung verwenden.

Plan-achromatische Objektive erzeugen ein Bild, das in der Mitte und an den Rändern gleich scharf ist, sodass die Verzerrung vernachlässigbar ist. Diese Stärke wird für die Aufnahme digitaler Bilder und in Kombination mit Weitwinkelokularen mit einem Sehfeld von 22 mm genutzt.

Kompatibilität:

• MAGUS Bio V360 Biologisches Inverses Mikroskop
