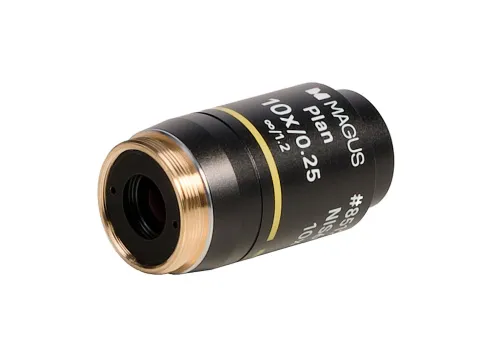

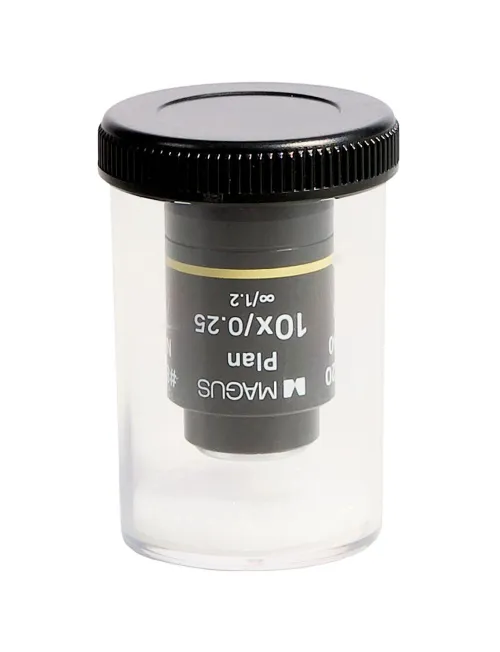

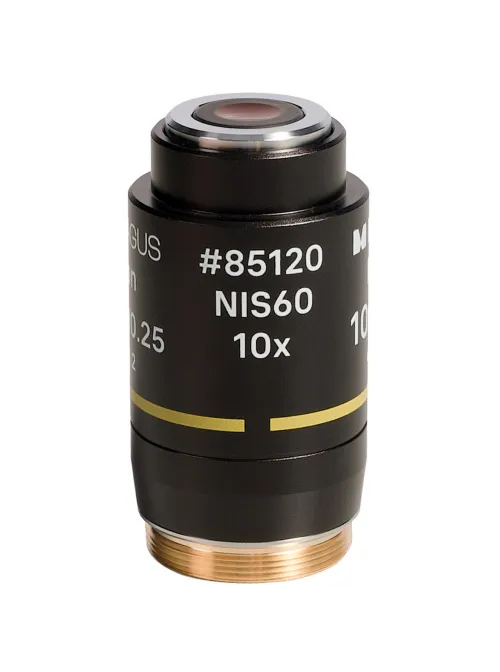

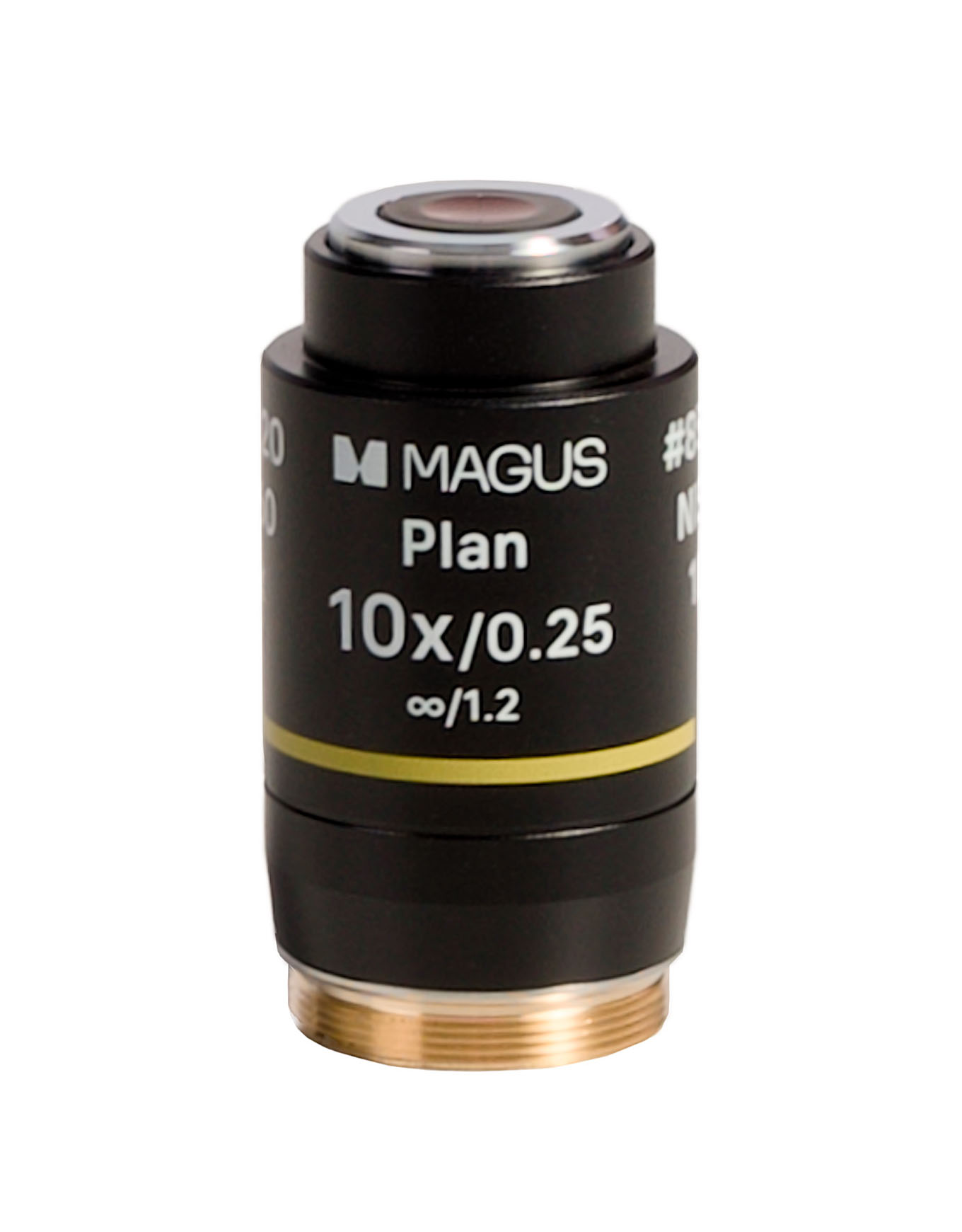

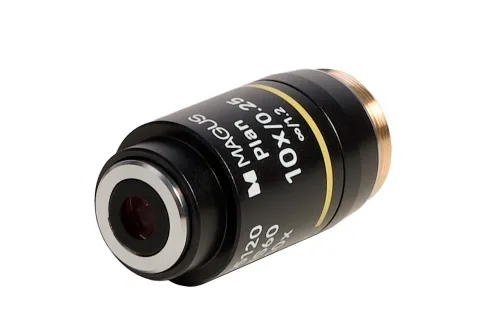

MAGUS 10PL60V Plan 10-fach/0,25 ∞/1,2 H 60 mm Objektiv

Objektiv für Hellfeldbeobachtungen. Das MAGUS Bio V360 Mikroskop-Kit enthält Phasenobjektive. Auf der inneren Linse eines solchen Objektivs ist ein Metallfilmring eingeätzt, der für Phasenkontrastbeobachtungen erforderlich ist. Der Metallfilm sorgt für eine Phasenverschiebung von einer Viertelwellenlänge im Verhältnis zum restlichen Licht und verringert die Lichtdurchlässigkeit. Daher werden für Hellfeldbeobachtungen Objektive ohne Phasenplatten empfohlen.

Die Auflösungsgrenze eines 10-fachen/0,25 Objektivs liegt bei 1,1 µm. Chromatische Aberrationen werden für Blau und Rot korrigiert, sphärische Aberrationen für Grün und die Feldkrümmung wird auf 90 % des Sehfelddurchmessers korrigiert.

Das Objektiv ist speziell für die unendlich korrigierte Tubuslänge ausgelegt. Der parfokale Abstand beträgt 60 mm. Bei Verwendung eines 10-fachen/22-mm-Okulars beträgt der Durchmesser des Sehfelds 2,2 mm. Das Objektiv ist für die Arbeit mit Schalen mit einer Bodendicke von 1,2 mm ausgelegt.

Die untere Grenze der nutzbaren Vergrößerung des Mikroskops liegt bei Verwendung eines 10-fachen Objektivs bei 125-fach. Bei einer geringeren Vergrößerung können Sie die Details der Probe, deren Bild vom Objektiv erzeugt wird, nicht erkennen. Die obere Grenze der nützlichen Vergrößerung mit einem 10-fachen Objektiv ist 250-fach. Eine höhere Vergrößerung wird als "nutzlos" erachtet, da sie keine neuen Details im Bild der Probe liefert. Wenn ein 10-faches/0,25-Objektiv verwendet wird, verwenden Sie 12,5- bis 25-fache Okulare, um die nützliche Vergrößerung des Mikroskops zu nutzen, und 10-fache Okulare, um die Probe zu scannen und den Bereich der Probe zu durchsuchen, den Sie beobachten möchten.

Plan-achromatische Objektive erzeugen ein Bild, das in der Mitte und an den Rändern gleich scharf ist, sodass die Verzerrung vernachlässigbar ist. Diese Stärke wird für die Aufnahme digitaler Bilder und in Kombination mit Weitwinkelokularen mit einem Sehfeld von 22 mm genutzt.

Kompatibilität:

• MAGUS Bio V360 Biologisches Inverses Mikroskop
