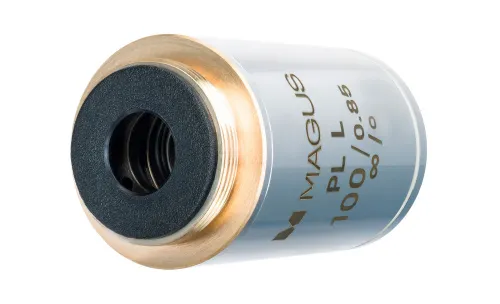

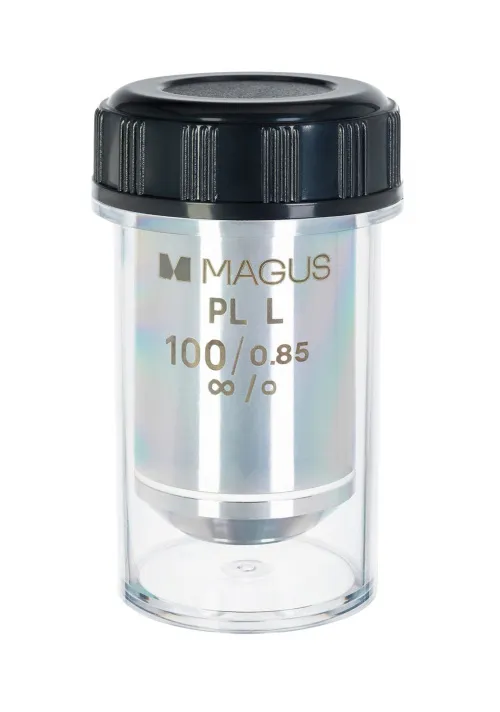

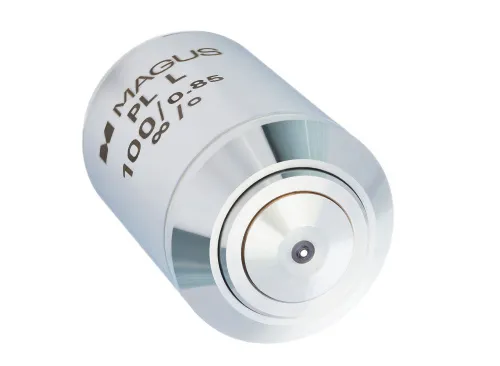

MAGUS 100PLL 100-fach/0,85 Plan L AA 0,40 mm Objektiv

Das Plan-Objektiv mit 100-facher Vergrößerung ist für die Verwendung mit einem metallurgischen Mikroskop konzipiert. Es hat einen großen Arbeitsabstand von 0,40 mm und kann mit Proben mit ausgeprägtem Relief arbeiten, ohne dass die Gefahr besteht, das Objektiv zu zerkratzen oder die Probe zu beschädigen.

Das plan-achromatische Objektiv korrigiert die chromatische Verzeichnung für die Farben Rot und Blau und die sphärische Verzeichnung für Grün. Die Krümmung des Sehfeldes wurde um 90 % korrigiert. Das Bild ist sowohl in der Mitte als auch an den Rändern gleichmäßig fokussiert. Dies ist ein Vorteil bei der Verwendung von Okularen mit einem großen Sehfeld. In Kombination mit einem 10-fachen/22 mm Okular ergibt sich ein Sehfeld von 0,22 mm.

Okulare mit einer Vergrößerung von 5- bis 10-fach liefern mit diesem Objektiv die beste Bildschärfe. Der nutzbare Vergrößerungsbereich des Mikroskops reicht von 425- bis 850-fach. Die maximale Objektivauflösung beträgt 0,33 µm.

Das Objektiv ist für ein optisches System mit Unendlich-Korrektur ausgelegt. Seine parfokale Höhe beträgt 45 mm. Es erfordert kein Deckglas.

Kompatibilität:

• MAGUS Metal 600 Metallurgisches Mikroskop
• MAGUS Metal 630 Metallurgisches Mikroskop
• MAGUS Metal 650 Metallurgisches Mikroskop
• MAGUS Metal V700 Metallurgisches Inverses Mikroskop
• MAGUS Metal V700 DIC Metallurgisches Inverses Mikroskop
