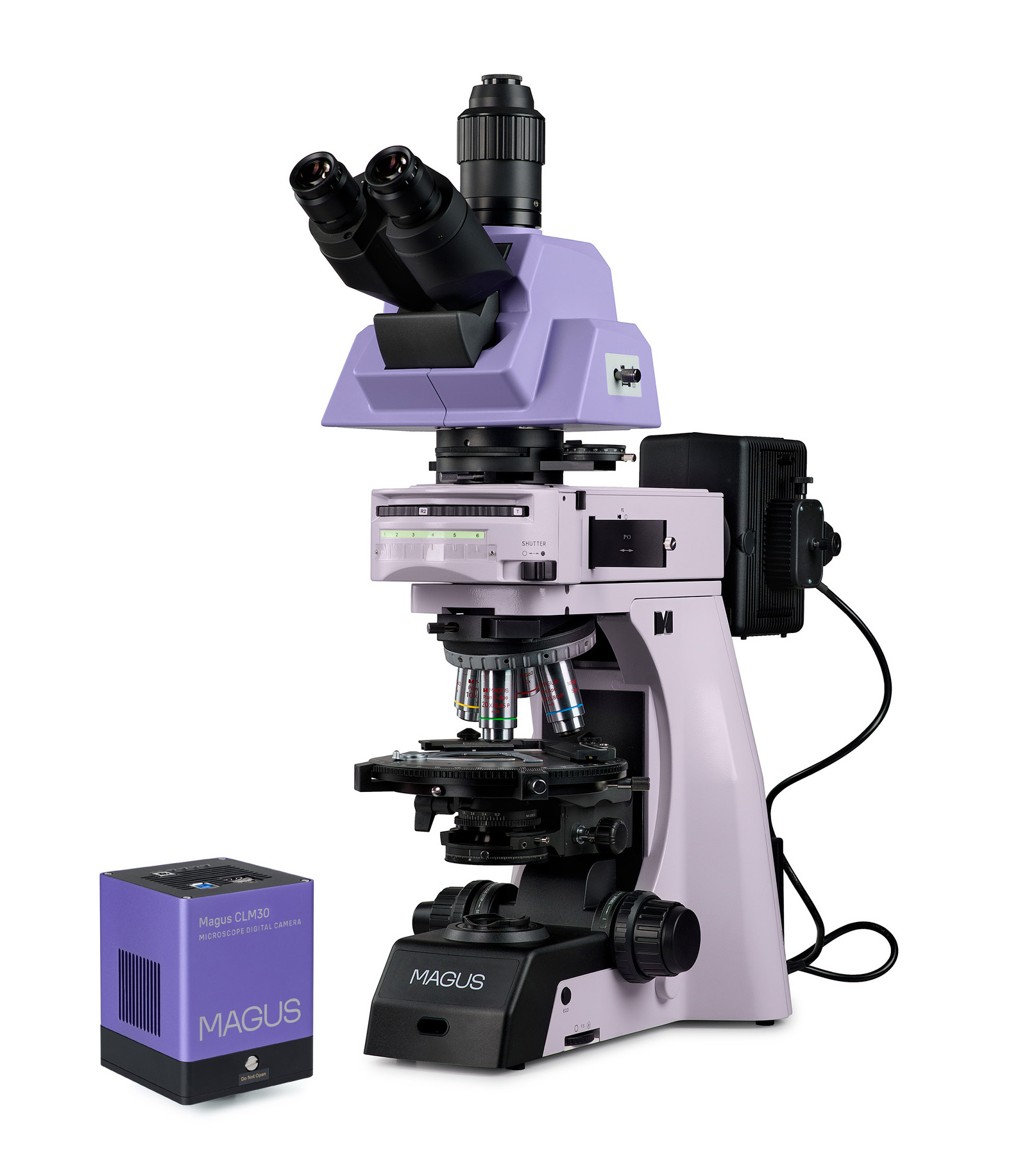

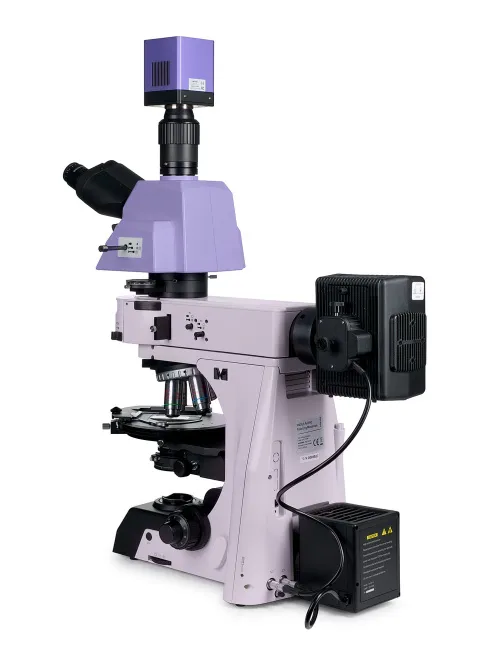

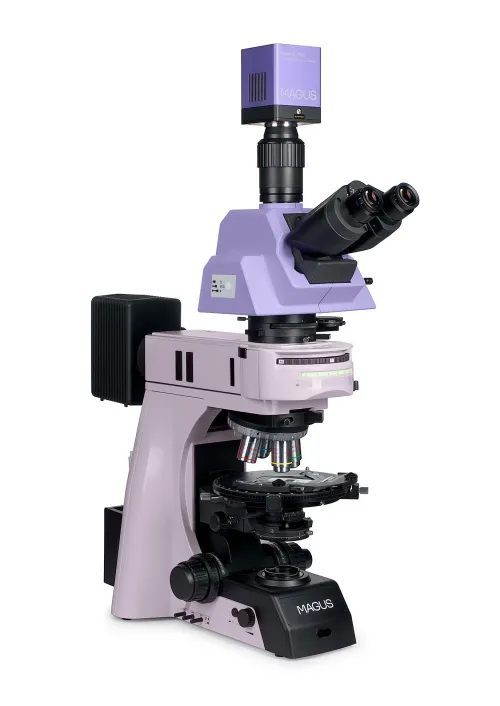

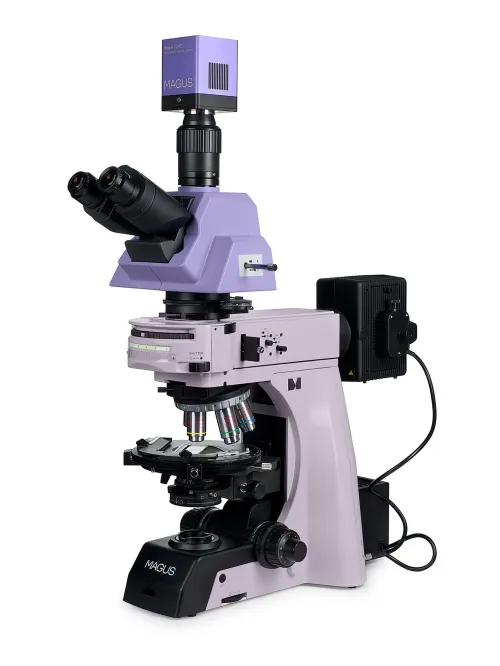

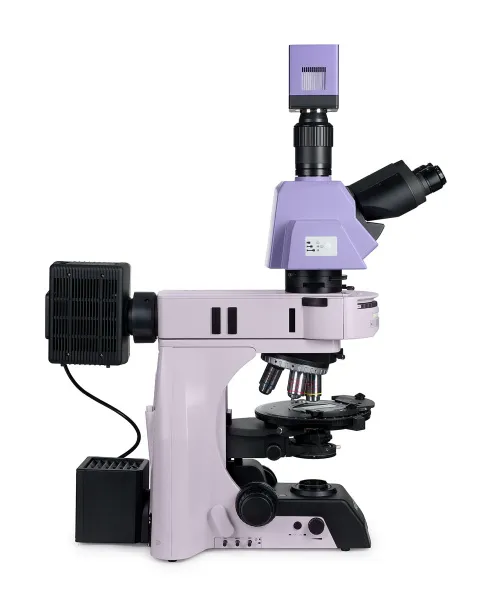

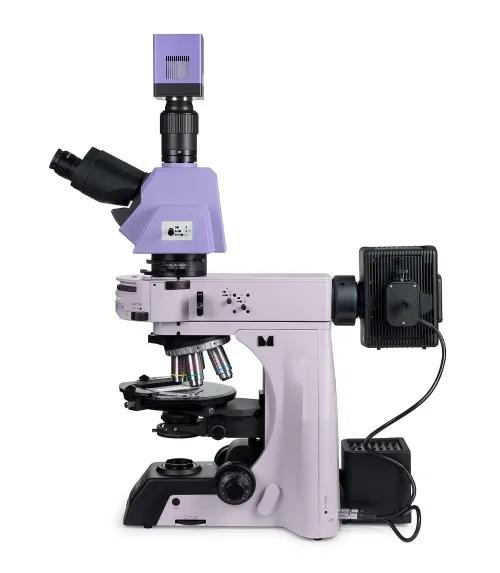

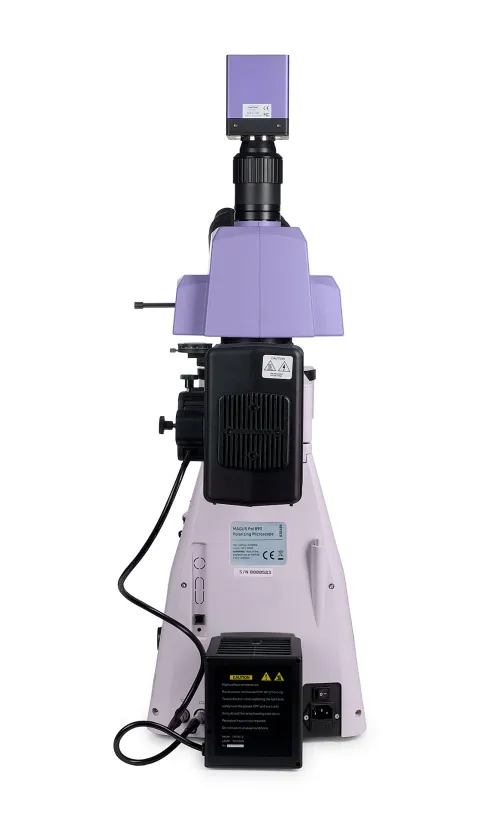

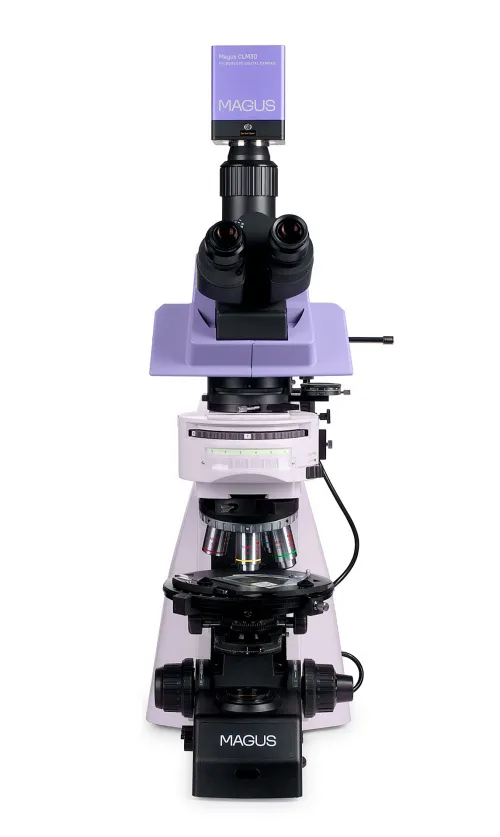

MAGUS Pol D890 MAGUS Digitales Polarisationsmikroskop

Mikroskop für die wissenschaftliche Forschung und industrielle Inspektion.
Konzipiert für die Untersuchung von Objekten mittels Polarisations- und Hellfeldtechniken. Durch den Einbau optionaler Komponenten lassen sich die Dunkelfeld-, Phasenkontrast- und Differentialinterferenzkontrast-Techniken im Durchlicht sowie Differentialinterferenzkontrast und Fluoreszenz im Auflicht nutzen.
Im Durchlicht können Sie geologische Proben sowie anisotrope biologische und polymere Proben in Dünnschnitten untersuchen.
Im Auflicht können Sie polierte Schnitte mit einer polierten Seite untersuchen. Die Dicke der polierten Schnitte ist frei wählbar, in der Regel 5–10 mm. Mit dem Mikroskop können Sie undurchsichtige Objekte mit einer Dicke von bis zu 30 mm untersuchen.
Das Polarisationsmikroskop nutzt für die Bildgebung die Doppelbrechung einer anisotropen Probe. Planar polarisiertes Licht teilt sich beim Durchgang durch eine anisotrope Probe in zwei Strahlen auf und ändert die Polarisationsebene. Der Analysator bringt die Schwingungen der Strahlen in dieselbe Ebene und verursacht dadurch Interferenz. Das helle, kontrastreiche Bild ändert seine Farbe, wenn sich der Objekttisch dreht.
Das Mikroskop ist mit einer 8,3-Megapixel-Kamera und einer USB-3.0-Schnittstelle ausgestattet. Die Kamera wird an einen Computer angeschlossen und zeigt das Bild auf dessen Bildschirm an. Die Software ergänzt das System um Analyse- und Dokumentationsfunktionen.
Plan semi-apochromatische und plan-apochromatische Objektive sind spannungsfrei. Der Zwischentubus hält den Analysator und die Bertrand-Linse und verfügt über einen Anschluss für Kompensatoren.
Das Mikroskop wird in der Kristallographie, Petrographie, Mineralogie, Forensik, Medizin und anderen Bereichen der Wissenschaft eingesetzt.

Digitalkamera

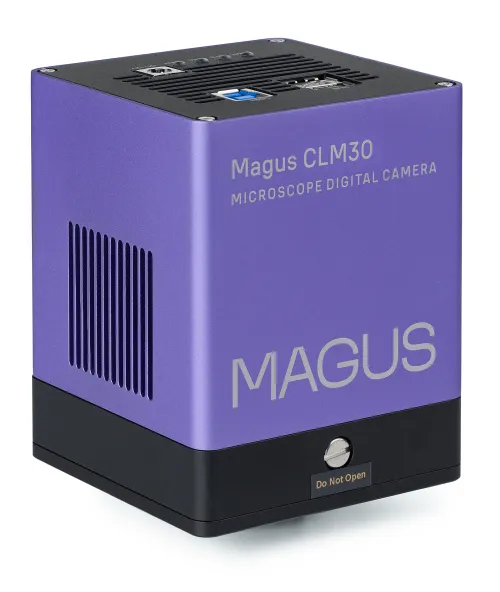

Die MAGUS CLM30 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie ausgelegt worden.

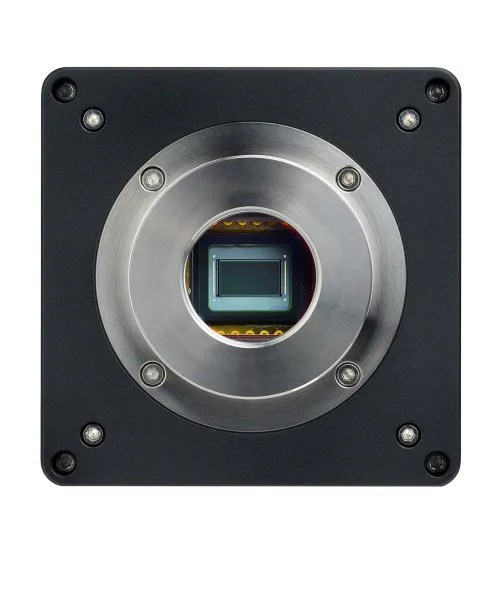

Die Kamera ist mit einem 8,3-MP-Sensor ausgestattet und erzeugt realistische Bilder mit einer Auflösung von 3840x2160 Pixeln. Die Kamera wird für die Verwendung mit 4-, 10-, 20- und 40-fachen Objektiven empfohlen. Die Kamera ermöglicht die Erfassung von mehr Details mit Objektiven mit geringer Vergrößerung.
Videos werden mit 45 oder 70 Bildern pro Sekunde aufgezeichnet, je nach deren Auflösung. Die Videos sind flüssig, mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit und ohne Verzögerung angezeigt. Die Kamera ermöglicht ein komfortables Arbeiten mit bewegten Objekten und eignet sich für Demonstrationen im Unterricht.

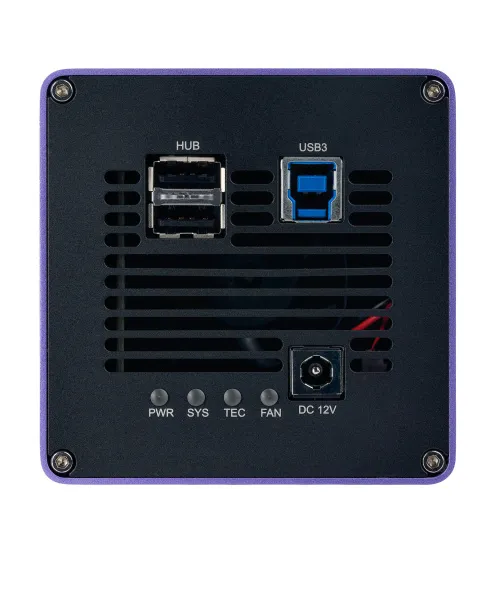

Die Kamera ist mit einer USB-3.0-Schnittstelle ausgestattet. Die Datenübertragungsrate ist zehnmal schneller als bei USB-2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Mikroskopkopf

Trinokularkopf mit unendlich-korrigierter Optik. Der Anwender wählt den bequemsten Neigungswinkel des Mikroskopkopfes im Bereich von 0° bis 35°. Die Digitalkamera ist im Trinokulartubus montiert. Die Strahlenteilung ist 0/100, 100/0 oder 80/20. Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille.

Objektivrevolver

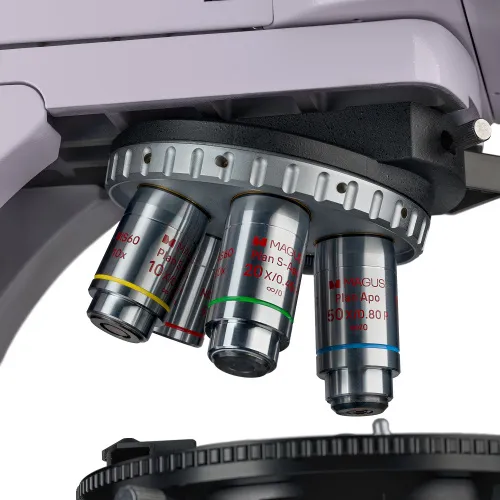

Objektivrevolver mit fünf Objektiven. Der freie Anschluss wird verwendet, um die Glühbirnenposition in der Auflichtbeleuchtung anzupassen. Der Anwender kann auch ein zusätzliches Objektiv in den freien Anschluss des Revolvers einsetzen, um eine zusätzliche Vergrößerung zu erhalten.
Durch das Design des Objektivrevolvers ("nach innen") wird an der Vorderseite des Objekttisches Platz frei, so dass der Anwender das in den Strahlengang eingesetzte Objektiv sehen kann. Die Anschlüsse des Objektivrevolvers sind so zentriert, dass die optische Achse des Objektivs und des Mikroskops ausgerichtet sind.

Objektive

Die unendlich korrigierten, plan semi-apochromatischen und plan-apochromatischen Objektive sind speziell für die Beobachtung mit polarisiertem Licht konzipiert: Die spannungsfreie Optik sorgt dafür, dass die Doppelbrechung von der Probe und nicht von den optischen Elementen herrührt. Im Vergleich zu plan-achromatischen Objektiven bieten sie eine bessere Korrektur der chromatischen und sphärischen Aberration.
Die 5- und 10-fachen Objektive können mit oder ohne Deckglas verwendet werden, die 20- und 50-fachen Objektive sind für den Einsatz ohne Deckglas vorgesehen. Der parfokale Abstand beträgt 60 mm.

Drehscheibe für die Installation von Kontrastmodulen

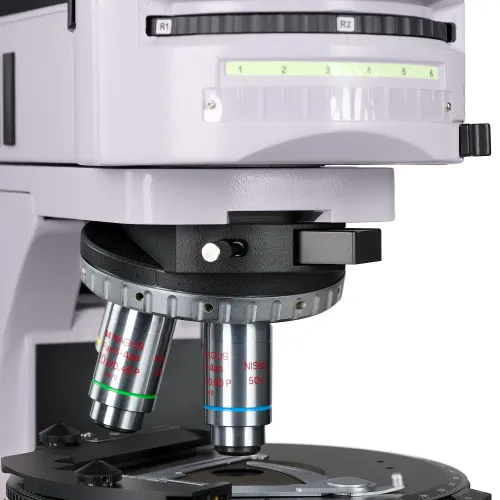

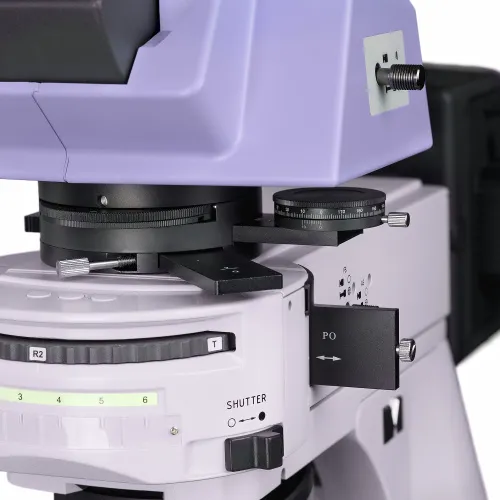

Die Auflichtbeleuchtung verfügt über eine integrierte Drehscheibe für Kontrastmodule. Es können drei Module installiert werden: eines für Durchlicht und zwei für Auflicht. Durch Drehen der Drehscheibe wird der Beobachtungsmodus gewechselt, sodass Sie schnell von einer Kontrasttechnik zur anderen wechseln können, ohne eine aufwendige Einstellung vornehmen zu müssen.

Fokussiermechanismus

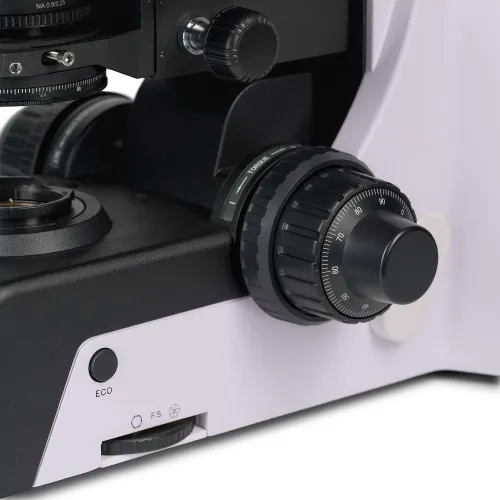

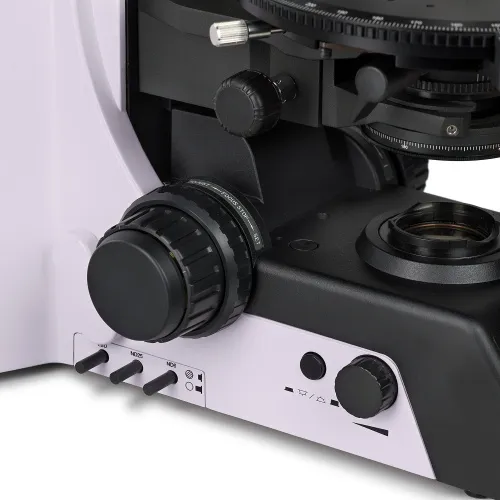

Das Mikroskop ist mit tief liegenden koaxialen Grob- und Feintrieben ausgestattet. Der Forscher kann seine Hände auf den Tisch legen und eine bequeme Position vor dem Mikroskop einnehmen.

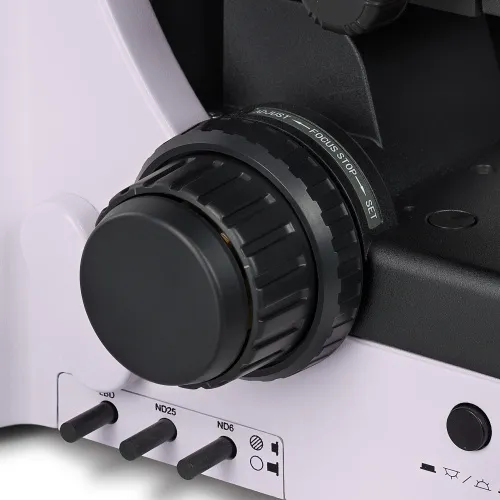

Der Grobfokussierknopf hilft Ihnen, das Mikroskop nach einem Wechsel des Studienobjekts schnell einzustellen. Der Knopf befindet sich auf der linken Seite des Mikroskops auf der gleichen Achse wie der Fokussiermechanismus.

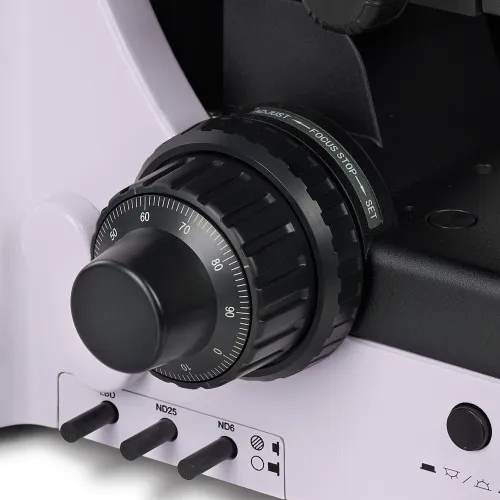

Mit dem Ring auf der rechten Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

Objekttisch

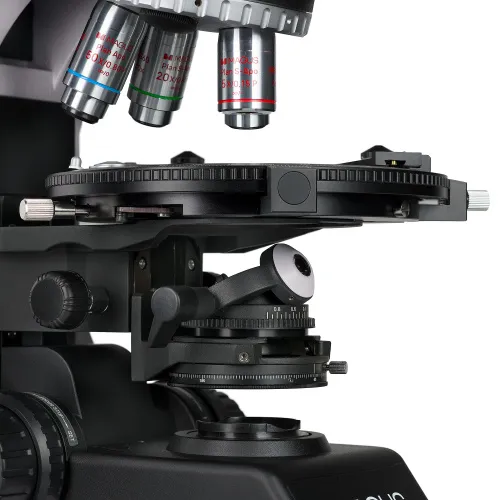

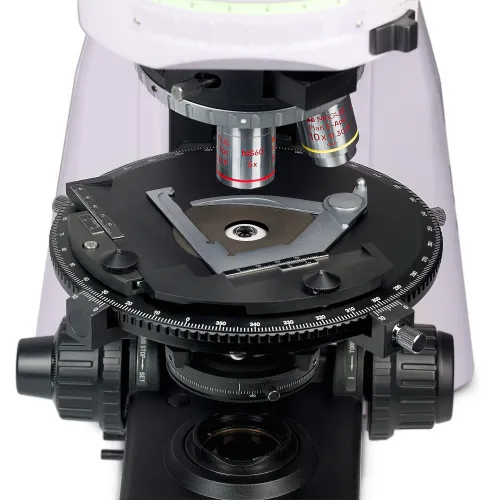

Der Objekttisch lässt sich um 360° drehen, um die Farbveränderung der Probe zu betrachten, wenn Polarisator und Analysator gekreuzt ausgerichtet sind; er kann auch in der gewünschten Position arretiert werden. Der Objekttisch verfügt über eine Abstufung des Drehwinkels. Jede 90°-Drehung aus der aktuellen Position wird mit einem Klickgeräusch angezeigt. Mit der Nonius-Skala können Sie Messungen mit einer Genauigkeit von 0,1° durchführen.
Die Bauweise des Objekttischs ermöglicht die Zentrierung mittels zweier Schrauben, da die Beobachtung eines anisotropen Objekts im polarisierten Licht eine präzise Ausrichtung der Drehachse des Objekttischs auf die optische Achse des Mikroskops erfordert.

Lichtquellen

100-W-Halogenglühbirnen werden sowohl in Auflicht- als auch in Durchlichtgeräten verwendet. Halogenglühbirnen geben ein Licht mit einer für die Augen angenehmen Farbtemperatur ab. Die 100-W-Lampe ist hell genug, um mit Objektiven von 4- bis 100-facher Vergrößerung in Hellfeld und polarisiertem Licht zu arbeiten.

Auflichtbeleuchtung

Das Beleuchtungssystem arbeitet mit Köhlerscher Beleuchtung. Die Feld- und Aperturblenden sind werkseitig auf die optische Achse vorzentriert und erfordern keine zusätzliche Zentrierung. Bei Bedarf können die Blenden mit Zentrierschrauben justiert werden. Die Lichtquelle ist entlang dreier Achsen zentriert.
Der Analysator und der Polarisator werden für die Polarisationsmikroskopie verwendet. Der Polarisator ist stationär, während der Analysator um 360° drehbar ist und über eine Nonius-Skala zur präzisen Winkeleinstellung verfügt.
Mithilfe einer Reihe von Filtern können Sie die Farbwiedergabe anpassen.

Durchlichtbeleuchtung

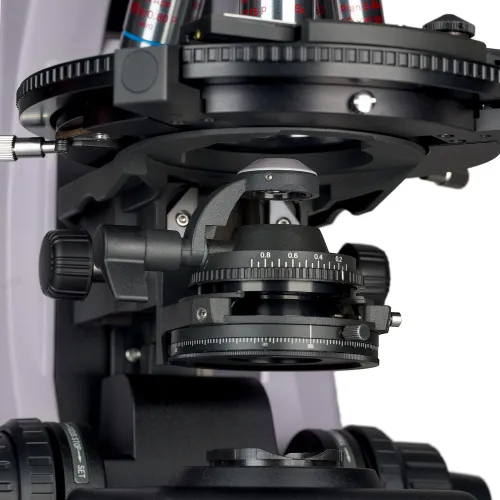

Eine einstellbare Feldblende, ein zentrierter und höhenverstellbarer Kondensor mit spannungsfreier Optik, eine einstellbare Aperturblende und eine umklappbare Linse ermöglichen die Einstellung der Köhlerschen Beleuchtung. Die umklappbare Linse wird bei Objektiven mit geringer Vergrößerung aus dem Strahlengang entfernt und bei Objektiven mit einer Vergrößerung von mehr als 10-fach wieder eingesetzt. Der Polarisator ist um 0–360° drehbar und verfügt über Markierungen bei 0°, 90°, 180° und 270° auf der Skala. Der Analysator ist um 360° drehbar, die Nonius-Skala auf dem Analysator gewährleistet Winkelgenauigkeit.

Köhlersche Beleuchtung in Auf- und Durchlicht

Durch die Einrichtung der Köhler-Beleuchtung wird die Bildqualität einer Probe verbessert. Mit einer solchen Beleuchtung erreichen Sie eine maximale Auflösung mit jedem Objektiv. Gleichmäßige Ausleuchtung des Sehfeldes ohne Verdunkelung an den Rändern. Das zu untersuchende Objekt wird scharf abgebildet und die Bildartefakte werden entfernt.

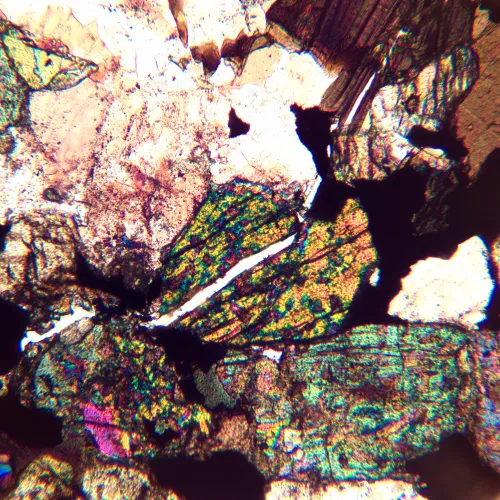

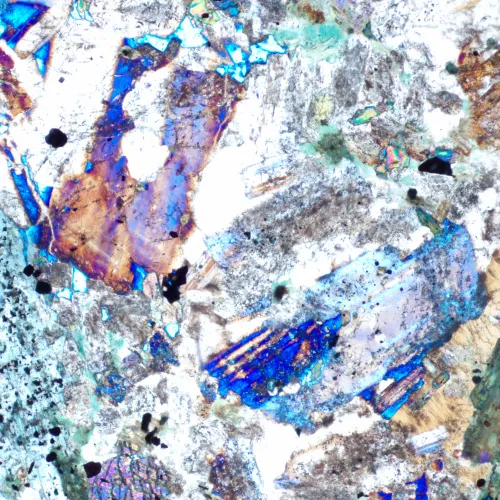

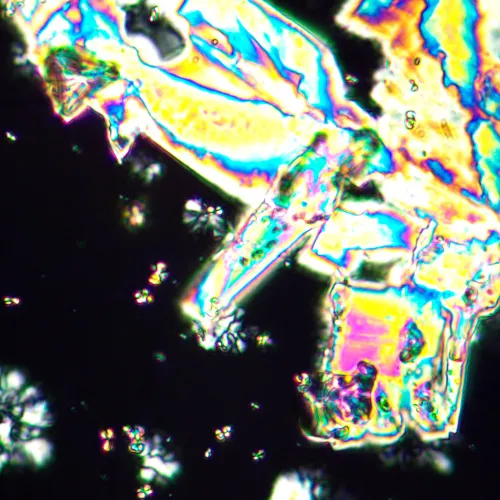

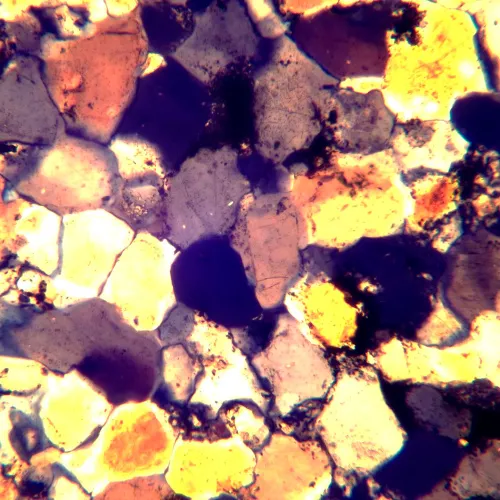

Untersuchung von Proben in polarisiertem Licht

Der Polarisator und der Analysator werden in den Lichtweg eingeführt, um Objekte in polarisiertem Licht zu beobachten. Verwenden Sie die Skalen des Analysators und des Polarisators, um die gewünschte gekreuzte oder parallele Position der Polarisationsvorrichtungen einzustellen. Durch Drehen des Polarisators oder des Analysators wird der Polarisationswinkel verändert. Wenn der Mikroskoptisch gedreht wird, ändert sich die Brechung des Lichts durch die Probe in Abhängigkeit vom Polarisationswinkel.
Die Bertrand-Linse wird für konoskopische Studien verwendet.
Kompensatoren werden verwendet, um den Kontrast von Proben mit schwacher Doppelbrechung zu erhöhen.

Zubehör

Es gibt eine Reihe von Zubehörteilen, die speziell für dieses Mikroskop entwickelt wurden.
Ein optionales plan-apochromatisches Objektiv sorgt für eine zusätzliche Vergrößerung.
Okulare erweitern den Vergrößerungsbereich des Mikroskops. Zusätzliche Okulare helfen Ihnen dabei, die für das am häufigsten verwendete Objektiv geeignete Vergrößerung zu erzielen.
Phasenkontrastaufsätze, Epi-Fluoreszenzaufsätze, Dunkelfeldkondensoren und DIC-Aufsätze erweitern die vorhandenen Mikroskopietechniken.
Ein Kalibrierungsobjektträger wird zur Vermessung von Objekten verwendet und kann mit dem Okular mit Skala oder mit der Kamerasoftware kombiniert werden.

Alternative Modelle

Das MAGUS Pol D890 ist eine Alternative zu folgenden Modellen: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

Mikroskopmerkmale:

• Untersuchungen von transparenten und undurchsichtigen anisotropen Proben in polarisiertem und natürlichem Licht
• Leistungsstarke 100-W-Halogen-Durchlicht- und Auflichtstrahler, die helles, natürliches Licht liefern
• Orthoskopische Beobachtungen, Bertrand-Linse für konoskopische Beobachtungen, Kompensatoren, Köhlersche Beleuchtung im Durchlicht und Auflicht
• Ergonomischer Trinokularkopf mit einstellbarem Neigungswinkel und vertikalem Kameraanschluss; Strahlenteilungsverhältnis (Okular/Kamera): 100/0, 0/100 oder 20/80
• Plan semi-apochromatische und plan-apochromatische Objektive ohne innere Spannungen bringen keine falschen optischen Effekte ins Bild
• Multifunktionale Drehscheibe mit 3 Anschlüssen für die Installation von Modulen verschiedener Kontrastverfahren
• Komfortable Ausrichtung der Objektivrevolveranschlüsse und des Objekttisches
• Drehbarer Rundtisch mit Nonius-Skala zur präzisen Messung des Drehwinkels. Er kann in einer ausgewählten Position arretiert werden; jede 90°-Drehung wird durch ein Klickgeräusch angezeigt.

Kameramerkmale:

• Für Fluoreszenz- und Dunkelfeldmikroskopie mit 4-, 10-, 20- und 40-fachen Objektiven
• 8,3 MP Auflösung: Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera feinere Details erkennen
• 45 und 70 Bilder pro Sekunde bei Auflösungen von 3840x2160 px und 1920x1080 px für die Untersuchung von sich bewegenden Proben, die Aufnahme von Videos und die Bewegung des Präparats ohne Ruckeln und Verzögerungen
• Das Peltierelement senkt die Sensortemperatur bei längerem Betrieb und eliminiert thermisches Rauschen. Daher können bei der Aufnahme von Fotos lange Verschlusszeiten verwendet werden
• Der SONY Exmor Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder
• USB-3.0-Schnittstelle für schnelle Datenübertragung ohne Ruckeln oder Verzögerung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

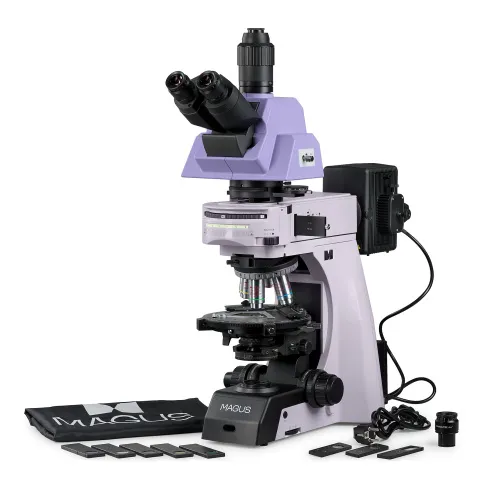

Lieferumfang:

• MAGUS CLM30 Digitalkamera, (Digitalkamera, USB-Kabel, 12 V, 3 A Netzteil, Transportkoffer, USB-Flash-Speicher mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Stativ mit integrierter Stromversorgung, Fokussiermechanismus und Objektivrevolver
• Objekttisch
• Kondensorhalterung
• Kondensor mit herunterklappbarer Linse und einem Durchlicht-Polarisator
• Auflichtbeleuchtung mit Drehscheibe und einem Lampengehäuse für Halogenlampe
• Durchlichtbeleuchtung mit einem Lampengehäuse für Halogenlampe
• Trinokularer Mikroskopkopf
• Zwischenaufsatz mit einer Bertrand-Linse
• Analysator
• Auflicht-Polarisator
• Kompensatoren: λ-Kompensator, λ/4-Kompensator, Quarzkeil
• Auflicht-Filterset
• Plan semi-apochromatisches Objektiv Plan S-Apo 5-fach/0,15 ∞/–, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Objektiv Plan S-Apo 10-fach/0,30 ∞/–, parfokaler Abstand: 60 mm
• Plan semi-apochromatisches Objektiv Plan S-Apo 20-fach/0,45 ∞/ 0, parfokaler Abstand: 60 mm
• Plan-apochromatisches Objektiv Plan Apo 50-fach/0,80 ∞/0, parfokaler Abstand: 60 mm
• Okular 10-fach/22 mm mit großem Augenabstand und Dioptrieneinstellung (2 Stk.)
• Okular 10-fach/22 mm mit Fadenkreuz, großem Augenabstand und Dioptrieneinstellung
• Augenmuschel (2 Stk.)
• 1-facher C-Mount-Adapter
• Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• Plan-apochromatisches Objektiv Plan Apo 100-fach/0,9 ∞/0, parfokaler Abstand: 60 mm
• Satz plan semi-apochromatischer Fluoreszenzobjektive Plan S-Apo 4-, 10-, 20-, 40-, 100-fach (Öl) ∞/0,17, parfokaler Abstand: 60 mm
• 10-fach/22 mm Okular mit Skala
• 10-fach/22 mm Okular mit Absehen
• 12,5-fach/16 mm Okular (2 Stk.)
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Phasenkontrastvorrichtung: Phasenkontrastkondensor, Satz Phasenobjektive, Zentrierteleskop
• Dunkelfeldkondensor NA 0,7–0,9
• Dunkelfeld-Immersionskondensor NA 1,3–1,26
• Differentialinterferenzkontrast-Modul (DIC)
• Epi-Fluoreszenz-Aufsatz mit Quecksilberlampengehäuse, Fluoreszenzfilterwürfeln und Quecksilberlampen-Netzteil
• Epi-Fluoreszenzaufsatz mit LED-Lichtquelle, Fluoreszenzfilterwürfeln und Netzkabel
• Kalibrierungsobjektträger
