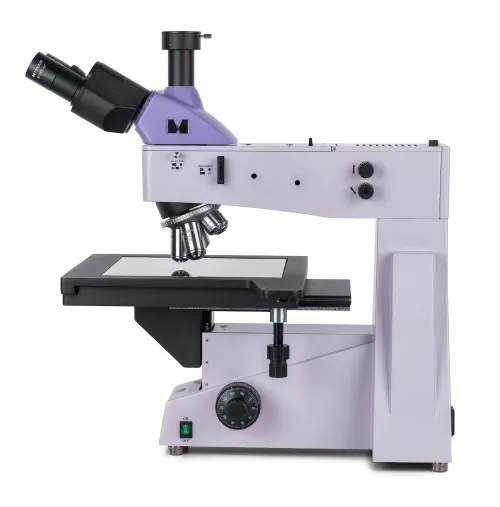

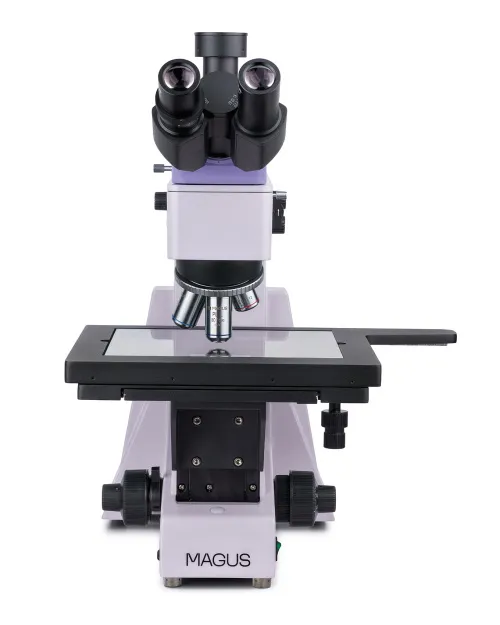

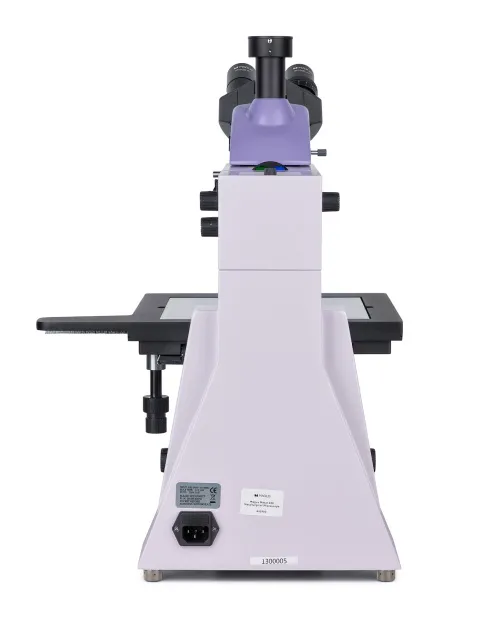

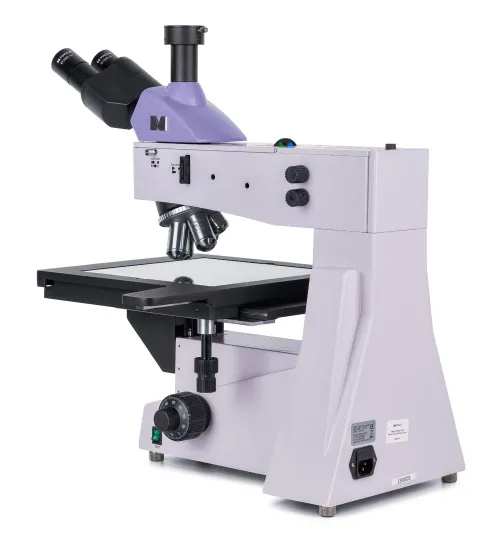

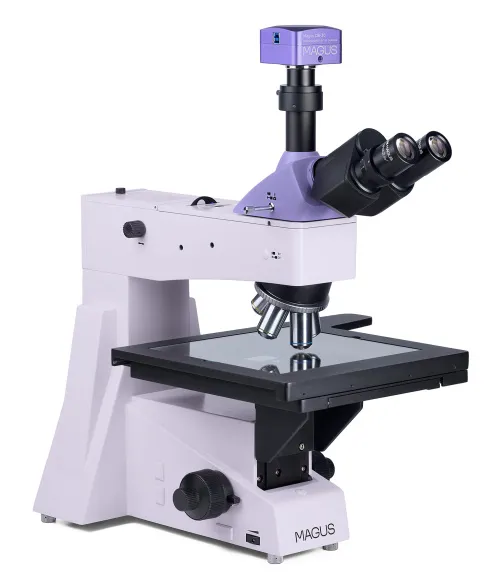

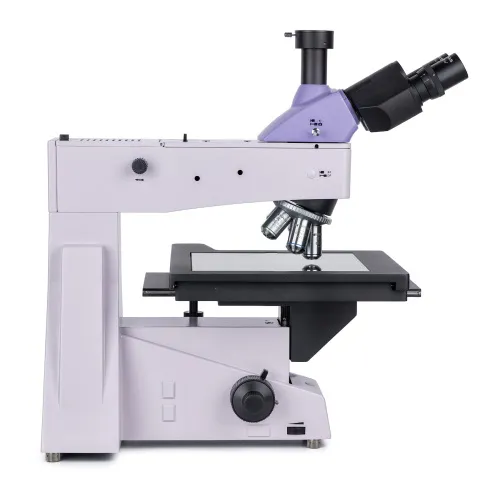

MAGUS Metal D650 Metallurgisches Digitalmikroskop

Das metallurgische Mikroskop MAGUS Metal 650 ist mit einem großen Objekttisch ausgestattet, auf dem Sie Fotomasken, Leiterplatten, integrierte Schaltkreise und andere lange und breite Proben platzieren können, um sie im reflektierten Licht zu untersuchen. Es sind Hellfeld- und Polarisationslichtbeobachtungen möglich. Das Mikroskop bietet eine hochpräzise Fokussierung. Der Feinfokussierungsskalenwert von 0,7 µm erleichtert das Arbeiten bei hohen Vergrößerungen. Es dient der Forschung in Industrieanlagen und der Ausbildung von Ingenieurstudenten.

Digitalkamera

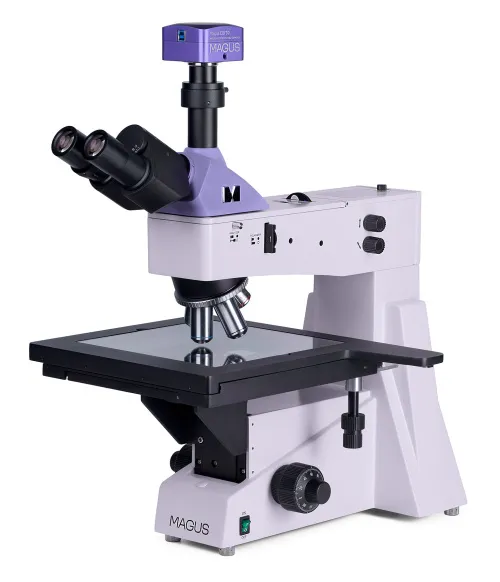

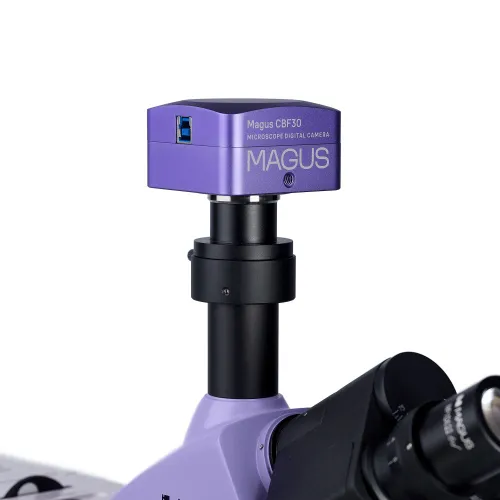

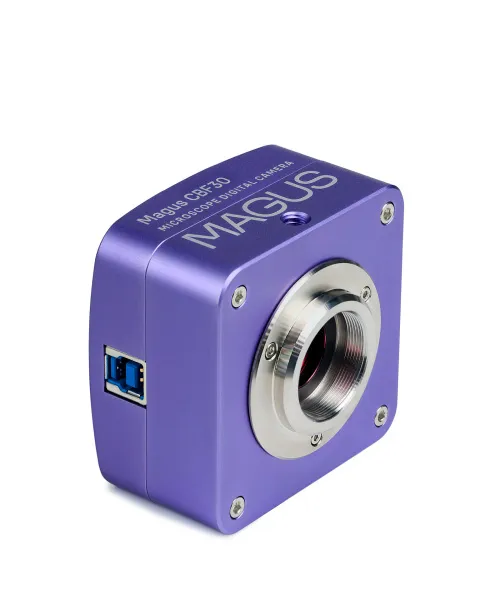

Mit der MAGUS CBF30 Digitalkamera können Sie Fotos und Videos durch ein Mikroskop aufnehmen, die resultierenden Dateien bearbeiten, Präsentationen organisieren und Linien- und Winkelmessungen von Objekten (nach korrekter Kalibrierung) durchführen.
Das Instrument ist für Mikroskope mit der Hellfeldmethode und Objektiven mit 4-, 10-, 20- und 40-fachen Vergrößerungen ausgelegt.

Mit dem 6,3-MP-Sensor können Sie helle und detaillierte Fotos und Videos mit einer maximalen Auflösung von 3072x2048 Pixel aufnehmen. Bei Bedarf kann die Auflösung auf 1536x1024 Pixel reduziert werden. Dies hat jedoch keinen Einfluss auf die Bildwiederholrate, die bei 59 Bildern pro Sekunde bleibt und so für flüssige Bildübergänge ohne Ruckeln oder Verzögerungen sorgt.

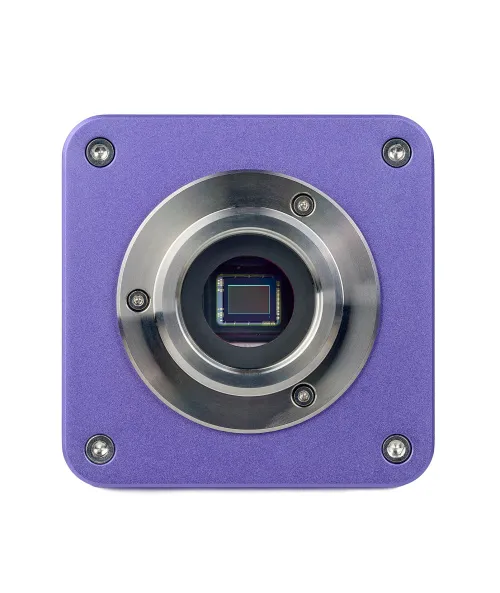

Der SONY Exmor Backlit Farb-CMOS-Sensor ermöglicht den Einsatz der Kamera auch bei schlechten Lichtverhältnissen. Das Bild bleibt gut lesbar und hell. Die Verwendung eines Adapters mit einer 0,5- bis 0,75-fachen Vergrößerung sorgt für ein möglichst klares Bild ohne Verzeichnungen.

Optik

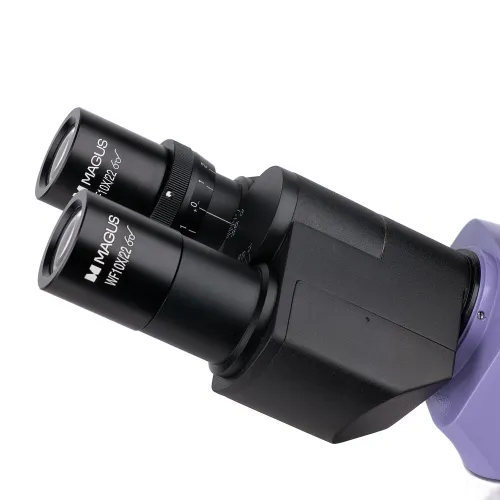

Die achromatische Infinity-Plan-Optik liefert scharfe, detaillierte Bilder. Der Mikroskopkopf ist trinokular, 30° geneigt und verfügt über einen trinokularen Tubus zur Montage einer Digitalkamera. Die Kamera (nicht im Lieferumfang enthalten) erfasst die Fotos und Videos der Studie und gibt das Mikroskopbild auf einem externen Bildschirm aus. Es gibt einen Strahlteiler mit zwei Positionen: 100:0 und 0:100. Der Lichtstrahl wird in die Okulare oder zur Kamera geleitet. Am linken Tubus befindet sich ein Einstellring zum Dioptrienausgleich.

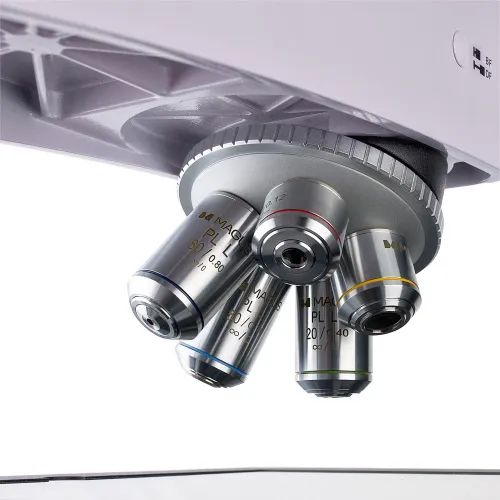

Sie können 5 Objektive in den Objektivrevolver einbauen – alle sind im Lieferumfang enthalten. Um eine höhere Vergrößerung zu erreichen, können Sie anstelle der Basisobjektive optionale Objektive installieren. In der Grundausstattung bietet das Mikroskop eine Vergrößerung im Bereich von 50 bis 800x. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

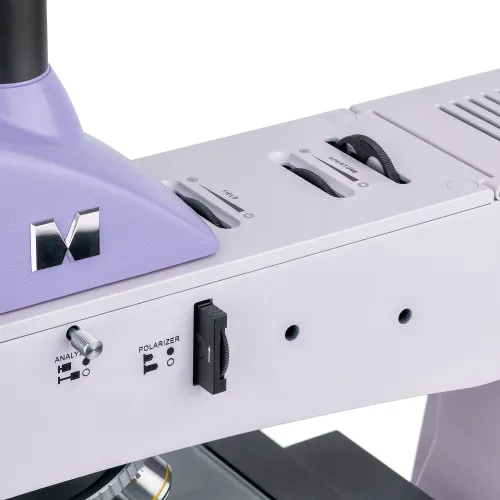

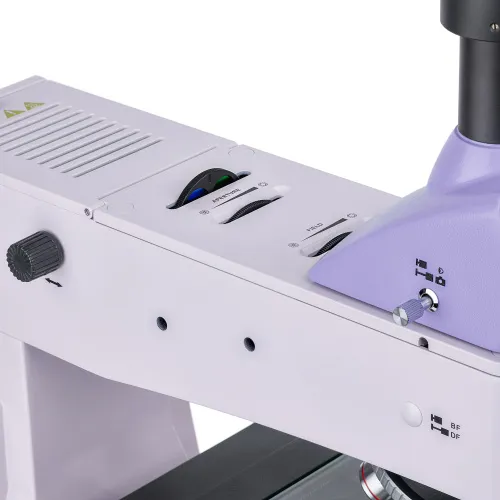

Das Auflichtbeleuchtungssystem kombiniert drei Zentrierelemente: Lichtquelle, Apertur und Leuchtfeldblende. Die 30-W-Halogenbeleuchtung strahlt warmes Licht aus, so dass Ihre Augen bei längerem Arbeiten mit dem Mikroskop nicht ermüden. Die Helligkeit der Beleuchtung ist einstellbar, es besteht die Möglichkeit die Köhler-Beleuchtung einzustellen. Das Auflichtbeleuchtungssystem verfügt außerdem über eine Polarisationseinrichtung: einen eingebauten Analysator und einen abnehmbaren rotierenden Polarisator. Ein Satz mit Farbfilter wird mitgeliefert.

Objekttisch und Fokussiermechanismus

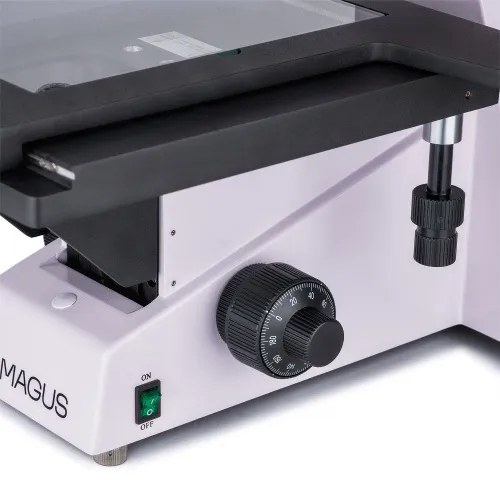

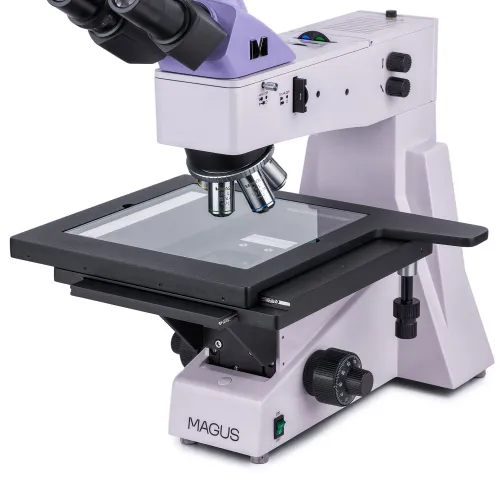

Der interessanteste Teil des Mikroskopdesigns ist der 280 x 270 mm große Objekttisch, der innerhalb von 204 mm entlang zweier Achsen bewegt werden kann. Daher können Sie großformatige Proben beobachten und deren Oberfläche problemlos untersuchen. Die Grob- und Feintriebe sind koaxial auf beiden Seiten des Mikroskops angeordnet und verfügen über einen Feststellknopf und einen Grobtrieb-Einstellknopf. Die Griffe befinden sich in der Nähe des Mikroskopfußes. Somit können Sie Ihre Hände frei auf dem Tisch ablegen und beim Beobachten eine bequeme Position einnehmen.

Zubehör

Die MAGUS Metal 650-Reihe an mikroskopkompatiblem Zubehör umfasst Okulare, Objektive mit großem Arbeitsabstand, Digitalkameras und Kalibrierungsobjektträger. Mit dem Zubehör können die Möglichkeiten des Mikroskops erweitert werden.

Hauptmerkmale des Mikroskops:

• Großer Objekttisch mit großem Bewegungsbereich für die Arbeit mit langen und breiten Proben
• Feinfokussierungsskalenwert 0,7 µm für einfache Fokussierung bei hohen Vergrößerungen; Grobtrieb mit Feststellknopf und Spannungseinstellung
• Trinokularkopf mit Trinokulartubus und Strahlteiler
• Auflichtbeleuchtung: leistungsstarke 30-W-Halogenglühbirne mit Helligkeitsregelung und Stromversorgung über Wechselstrom
• Polarisationseinrichtung, zentrierbare Elemente der Auflichtbeleuchtung, Köhlersche Beleuchtung, Farbfilter
• Große Auswahl an kompatiblem optionalem Zubehör

Hauptmerkmale der Kamera:

• Empfohlen für die Verwendung mit Objektiven mit geringer Vergrößerung
• Lichtempfindlicher Farbsensor für klare Bilder auch bei schlechten Lichtverhältnissen
• Bildrate von 59 Bildern pro Sekunde, was für die Beobachtung von sich bewegenden Objekten oder schnell ablaufenden Prozessen ausreichend ist
• Das Set enthält eine Software, die die volle Funktionalität aller Kamerafunktionen gewährleistet und somit einen „Schnellstart“ ermöglicht
• Zuverlässige USB-3.0-Schnittstelle für hohe Datenübertragungsgeschwindigkeiten
• Einstellung der Auflösung, so dass Sie die Option wählen können, die Ihnen jeweils am besten passt

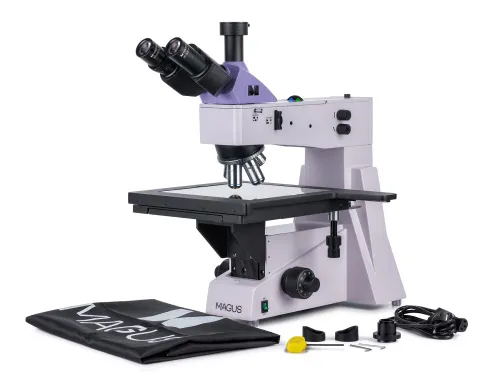

Lieferumfang:

• MAGUS CBF30 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Auflichtquelle, Fokussiermechanismus, Objektisch und drehbarem Objektivrevolver
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA 1,25 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA 3,98 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA 2,08 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
• Kalibrierungsobjektträger
