Mit Kamera. Vergrößerung: 50- bis 500-fach. Kompaktes Mikroskopstativ, Trinokularkopf, plan-achromatische Objektive, 30-W-Halogen-Auflichtbeleuchtung

Verfügbarkeit

Produktnr. 83028
Marke MAGUS
Garantie 5 Jahre
EAN 5905555018331
Abmessungen der Verpackung (LxBxH) 39x37x73 cm
Versandgewicht 20.1 kg
Beschreibung

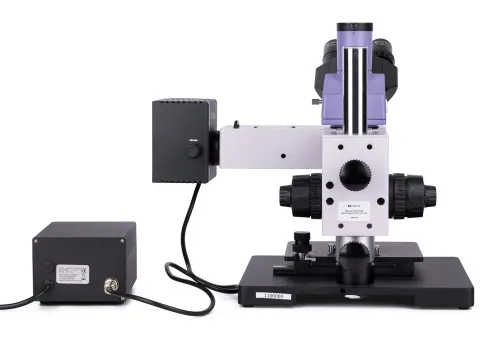

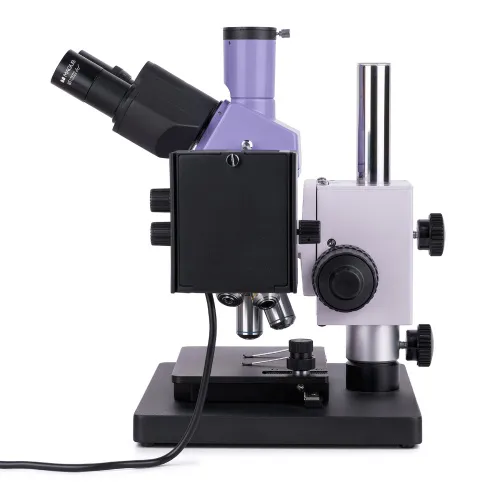

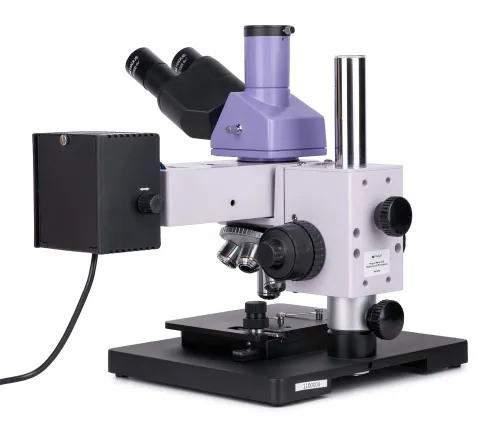

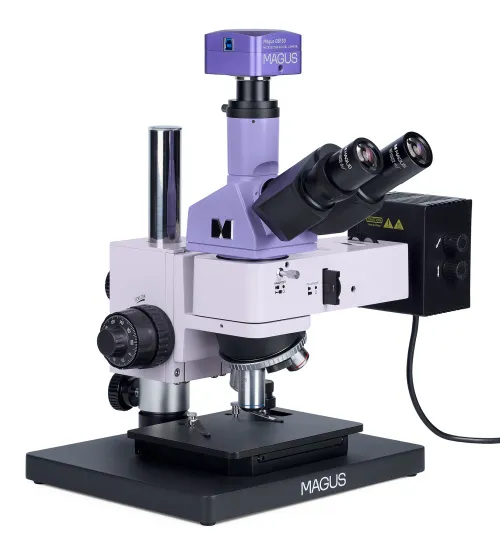

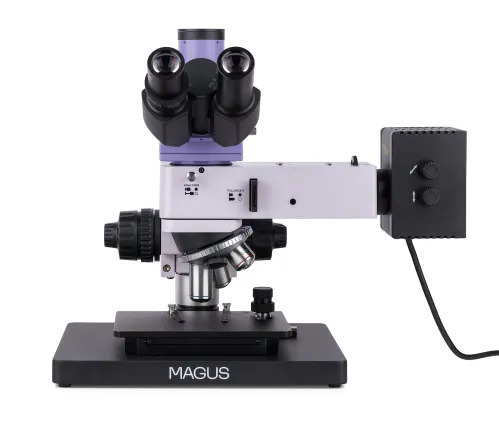

Das metallurgische Auflichtmikroskop MAGUS Metal 630 dient zur Untersuchung der Mikrostruktur undurchsichtiger Objekte beliebiger Höhe und Größe. Die Untersuchungsgegenstände sind Metalle, Legierungen, Halbleiter und Lackschichten. Verfügbare Mikroskopietechniken: Hellfeld- und polarisiertes Licht. Einer der Vorteile des Mikroskops ist seine kompakte Größe, wodurch es sich ideal für Labore mit begrenztem Arbeits- und Lagerraum eignet. Das MAGUS Metal 630-Mikroskop ist eine ausgezeichnete Wahl für Industrien in verschiedenen Branchen, Forschungszentren und Universitätsabteilungen.

Digitalkamera

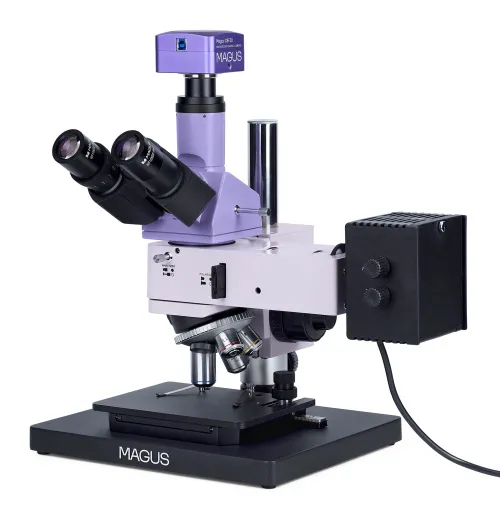

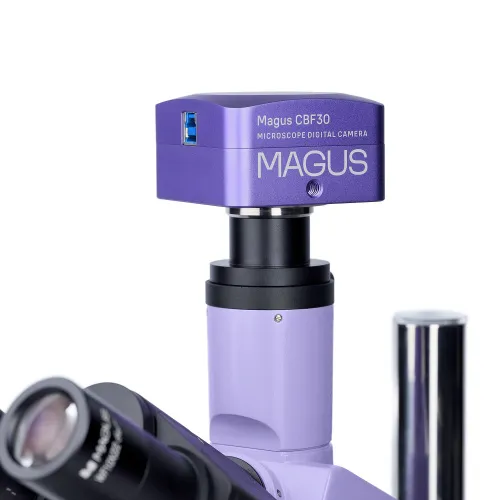

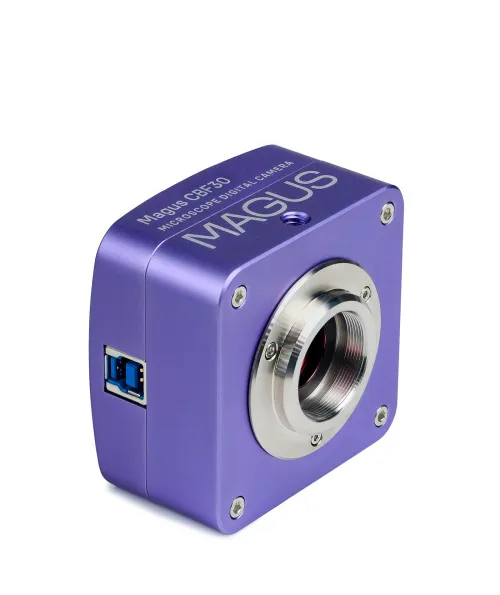

Mit der MAGUS CBF30 Digitalkamera können Sie Fotos und Videos durch ein Mikroskop aufnehmen, die resultierenden Dateien bearbeiten, Präsentationen organisieren und Linien- und Winkelmessungen von Objekten (nach korrekter Kalibrierung) durchführen.
Das Instrument ist für Mikroskope mit der Hellfeldmethode und Objektiven mit 4-, 10-, 20- und 40-fachen Vergrößerungen ausgelegt.

Mit dem 6,3-MP-Sensor können Sie helle und detaillierte Fotos und Videos mit einer maximalen Auflösung von 3072x2048 Pixel aufnehmen. Bei Bedarf kann die Auflösung auf 1536x1024 Pixel reduziert werden. Dies hat jedoch keinen Einfluss auf die Bildwiederholrate, die bei 59 Bildern pro Sekunde bleibt und so für flüssige Bildübergänge ohne Ruckeln oder Verzögerungen sorgt.

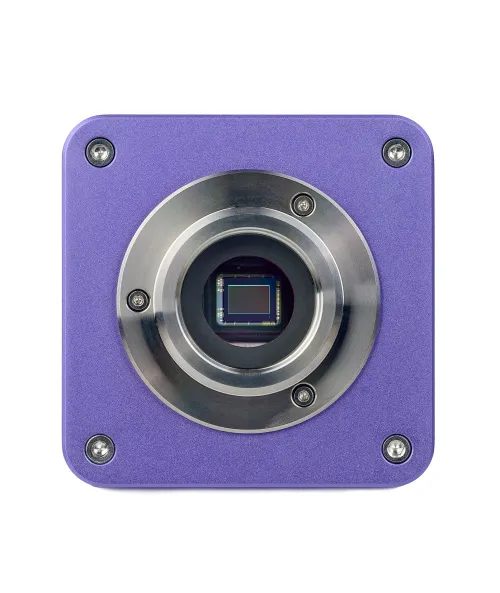

Der SONY Exmor Backlit Farb-CMOS-Sensor ermöglicht den Einsatz der Kamera auch bei schlechten Lichtverhältnissen. Das Bild bleibt gut lesbar und hell. Die Verwendung eines Adapters mit einer 0,5- bis 0,75-fachen Vergrößerung sorgt für ein möglichst klares Bild ohne Verzeichnungen.

Optik

Die Optik des Mikroskops ist unendlich-korrigiert. Der Trinokulartubus, der zur Montage der Kamera dient, ist vertikal angeordnet. Der Lichtstrahl kann entweder auf die Okulare oder in den Trinokulartubus gerichtet werden. Die Kamera ist nicht in der Grundausstattung enthalten. Da der Binokularkopf um 30° geneigt ist, ist es kein Problem, stundenlang mit diesem Mikroskop zu arbeiten. Am linken Okular befindet sich eine Dioptrienkorrektur, um die Optik an die Sehstärke des Benutzers anzupassen.

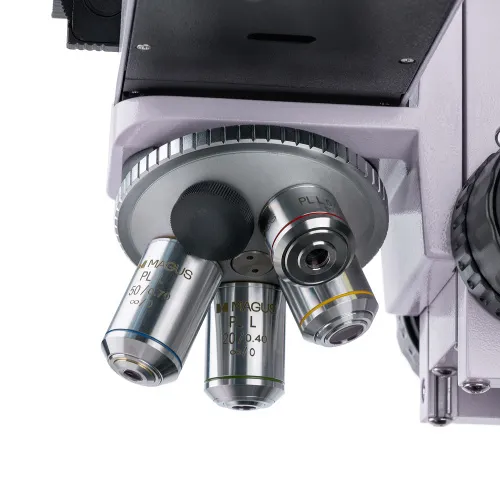

Im Objektivrevolver befinden sich 5 Schlitze. Im Lieferumfang sind 4 planachromatische Objektive enthalten. Wenn sie installiert sind, bleibt ein Steckplatz für die Installation eines optionalen Objektivs übrig. Die Objektive mit großem Arbeitsabstand sind für die Hellfeldmikroskopie konzipiert.

Beleuchtung

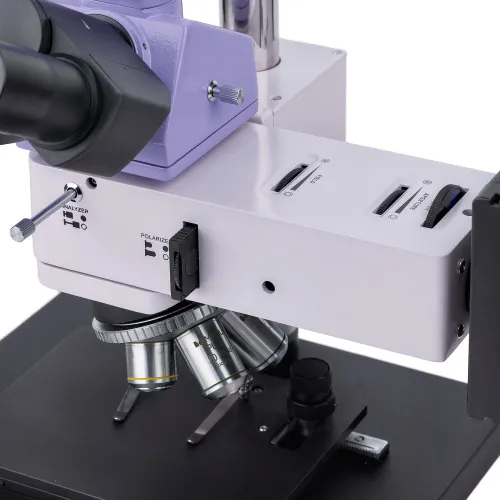

Das Mikroskop verwendet ausschließlich Auflichtbeleuchtung. Das Beleuchtungssystem umfasst eine Polarisationseinrichtung, eine Aperturblende und eine Feldblende. Lichtquelle: 30-W-Halogenglühbirne. Das Licht ist angenehm für die Augen und trägt schützt somit vor Ermüdung dieser. Blende und Lichtquelle sind zentrierbar, außerdem ist ein Köhler-Beleuchtungsaufbau erhältlich. Es gibt Farbfilter.

Objekttisch und Fokussiermechanismus

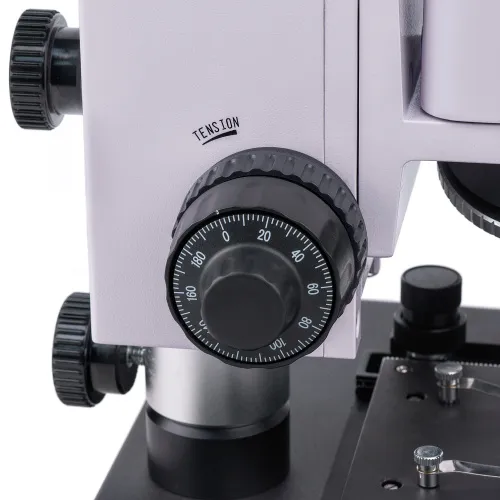

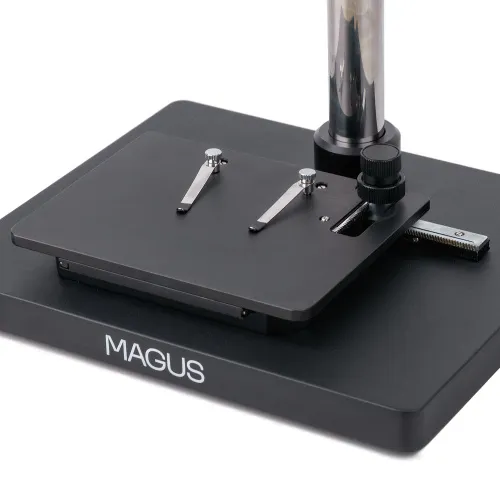

Der Objekttisch und der Fokussiermechanismus des einzigartigen Designs bieten zwei Vorteile: kompakte Größe und die Möglichkeit, Proben jeder Höhe zu beobachten. Das Mikroskop kann problemlos auf Labormöbeln mit einer maximalen Höhe von 40 cm platziert werden. Zur Untersuchung kleiner Proben wird ein zweiachsiger Objekttisch eingesetzt. Die Fokussierung wird durch Drehen der koaxialen Grob- und Feintrieben auf beiden Seiten des Objekttisches eingestellt. Die Mechanismen funktionieren reibungslos und präzise. Auch eine grobe Spannungseinstellung ist möglich.

Zubehör

Das Mikroskop kann mit optionalem Zubehör aufgerüstet werden: Objektive mit großem Arbeitsabstand, Okulare, Digitalkamera, Kalibrierobjektträger.

Hauptmerkmale des Mikroskops:

  • Keine Einschränkungen hinsichtlich der Probenhöhe und -größe
  • Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera und mit einem 100:0- und 0:100-Strahlteiler
  • 30-W-Halogenglühbirne mit warmem Licht für Arbeiten im Auflicht mit Hellfeld- und Polarisationsmikroskopie-Techniken
  • Farbfilter, Möglichkeit zur Einrichtung einer Köhler-Beleuchtung, Lichtquelle sowie zentrierbare Feld- und Aperturblenden
  • Kompakter Ständer zur Montage des Mikroskops auf Kleinmöbeln
  • Umfangreiches optionales Zubehör

Hauptmerkmale der Kamera:

  • Empfohlen für die Verwendung mit Objektiven mit geringer Vergrößerung
  • Lichtempfindlicher Farbsensor für klare Bilder auch bei schlechten Lichtverhältnissen
  • Bildrate von 59 Bildern pro Sekunde, was für die Beobachtung von sich bewegenden Objekten oder schnell ablaufenden Prozessen ausreichend ist
  • Das Set enthält eine Software, die die volle Funktionalität aller Kamerafunktionen gewährleistet und somit einen „Schnellstart“ ermöglicht
  • Zuverlässige USB-3.0-Schnittstelle für hohe Datenübertragungsgeschwindigkeiten
  • Einstellung der Auflösung, so dass Sie die Option wählen können, die Ihnen jeweils am besten passt

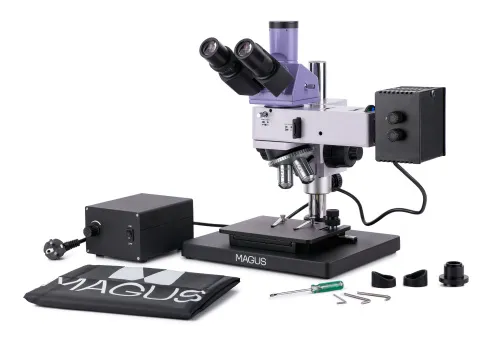

Lieferumfang:

  • MAGUS CBF30 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
  • Ständer mit Fokussiermechanismus, Objekttisch und drehbarem Objektivrevolver
  • Auflicht-Beleuchtung mit Lampengehäuse
  • Trinokularkopf
  • Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
  • Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
  • C-Mount-Adapter 1x
  • Innensechskant-Schlüssel
  • Basis mit Stromeingang
  • Stromversorgungskabel
  • Stromkabel für Auflichtbeleuchtung
  • Staubschutzhaube
  • Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

  • 10-fach/22 mm Okular mit Skala
  • 12,5-fach/14 mm Okular (2 Stk.)
  • 15-fach/15 mm Okular (2 Stk.)
  • 20-fach/12 mm Okular (2 Stk.)
  • 25-fach/9 mm Okular (2 Stk.)
  • Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA 3,98 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA 2,08 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA 1,25 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
  • Kalibrierungsobjektträger
Technische Daten
Produktnr. 83028
Marke MAGUS
Garantie 5 Jahre
EAN 5905555018331
Abmessungen der Verpackung (LxBxH) 39x37x73 cm
Versandgewicht 20.1 kg
Technische Daten Mikroskop
Typ Licht-/optisch, digital, metallurgisch
Kopf trinokular
Einblick Siedentopf
Kopfneigung 30°
Vergrößerung, x 50 — 500
Vergrößerung, x (optional) 50–1000/1250/1500/2000/2500
Okularrohrdurchmesser, mm 30
Okulare 10-fach/22 mm, Augenabstand: 10 mm (*optional: 10-fach/22 mm mit Skala, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9)
Objektive unendlich-korrigierte plan-achromatische: PL L5-fach/0,12, PL L10-fach/0,25, PL L20-fach/0,40, PL L50-fach/0,70; parfokaler Abstand 45 mm (*optional: PL L40-fach/0,60, PL L60-fach/0,70, PL L80-fach/0,80, PL L100-fach/0,85 (trocken))
Objektivrevolver für 5 Objektive
Arbeitsabstand, mm 26,1 (5-fach); 20,2 (10-fach); 3,98 (40-fach); 2,08 (60-fach); 8,80 (20-fach); 3,68 (50-fach); 1,25 (80-fach); 0,40 (100-fach)
Pupillenabstand, mm 48 — 75
Objekttisch, mm 185x140
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm 35/30
Objekttisch, mm zweiachsig mechanisch; Größe der Mikroskopbasis: 300x240 mm
Dioptrienausgleich am Okular, Dioptrien ±5 (auf linkem Tubus)
Blendenrad eingebaute Aperur und Feld
Fokus koaxial, grob (mit grober Fokussierungsspannungseinstellung) und fein (0,002 mm)
Beleuchtung Halogen
Helligkeitsregelung
Stromquelle 220±22 V, 50 Hz, AC-Netz
Lichtquelle, Typ 12 V/30 W
Filters grün, blau, gelb, matt
Temperaturbereich, °C 5...+35
Zusätzliche Merkmale eingebauter Analysator und abnehmbarer Polarisator
Geeignet für erfahrene Benutzer, Profis
Schwierigkeitsgrad der Montage und Installation kompliziert
Anwendung Metallurgie
Beleuchtungsposition oben
Forschungsmethode Hellfeld, Polarisation
Etui/Koffer/Tasche im Set Staubschutzhaube
Digitalkamera
Sensor SONY Exmor CMOS
Farbe/monochrom Farbe
Megapixel 6.3
Maximale Auflösung, px 3072x2048
Sensorgröße 1/1,8 Zoll (7,37x4,92 mm)
Pixelgröße, µm 2.4x2.4
Lichtempfindlichkeit 425 mV bei 1/30 s
Signal/Rausch-Verhältnis 0,15 mV bei 1/30 s
Belichtungsdauer 0,02 ms – 15 s
Videoaufzeichnung
Videoaufnahme ja
Bildrate, Bilder pro Sekunde bei Auflösung 59 bei 3072x2048, 59 bei 1536x1024
Montageposition Trinokulartubus, Okulartubus statt Okular
Bildformat JPG, BMP, PNG, TIFF
Videoformat Ausgabe: *.wmv, *.avi, *.h264 (Windows 8 und höher), *h265 (Windows 10 und höher)
Spektralbereich, nm 380–650 (integrierter IR-Filter)
Verschlusstyp ERS (Electronic Rolling Shutter)
Weißabgleich manuell, automatisch
Belichtungssteuerung manuell, automatisch
Softwaremerkmale Bildgröße, Helligkeit, Belichtungssteuerung
Software MAGUS View
Ausgabe USB 3.0, 5 Gb/s
Systemanforderungen Windows 8/10/11 (32 und 64 Bit), Mac OS X, Linux, bis zu 2,8 GHz Intel Core 2 oder höher, mindestens 2 GB RAM, USB 3.0 Anschluss, CD-ROM, 17 Zoll oder größerer Bildschirm
Montierungstyp C-Mount
Gehäuse massives Aluminium
Stromversorgung der Kamera Gleichstrom, 5 V, vom USB-Anschluss des Computers; ein 12 V, 3 A Adapter für das Peltierelement
Kamera Betriebstemperaturbereich, °C -10...+50
Arbeitsbereich Luftfeuchtigkeit, % 30 — 80
