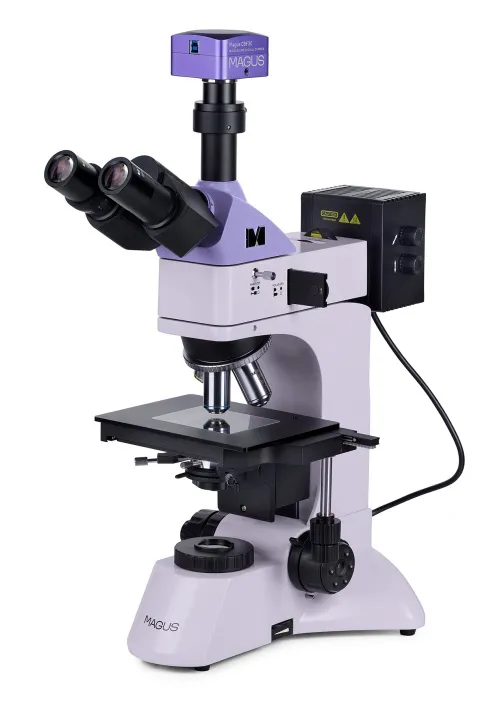

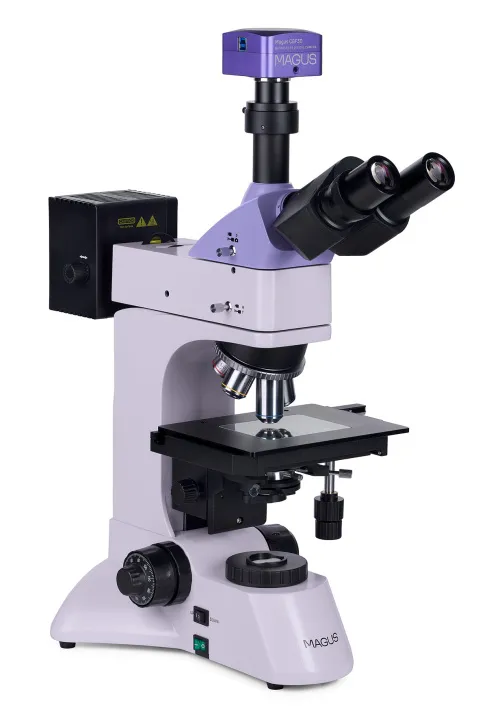

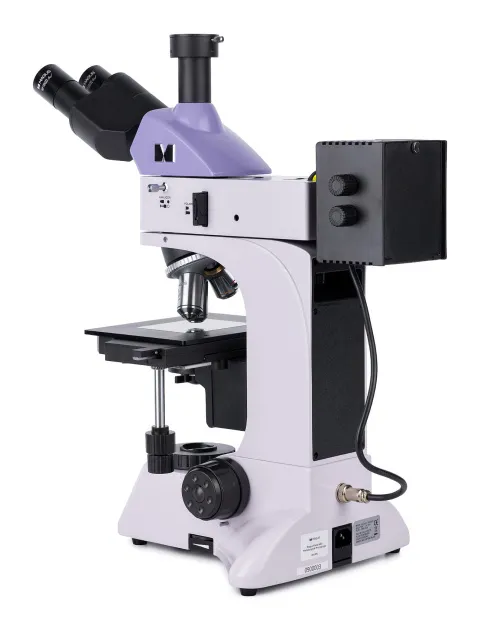

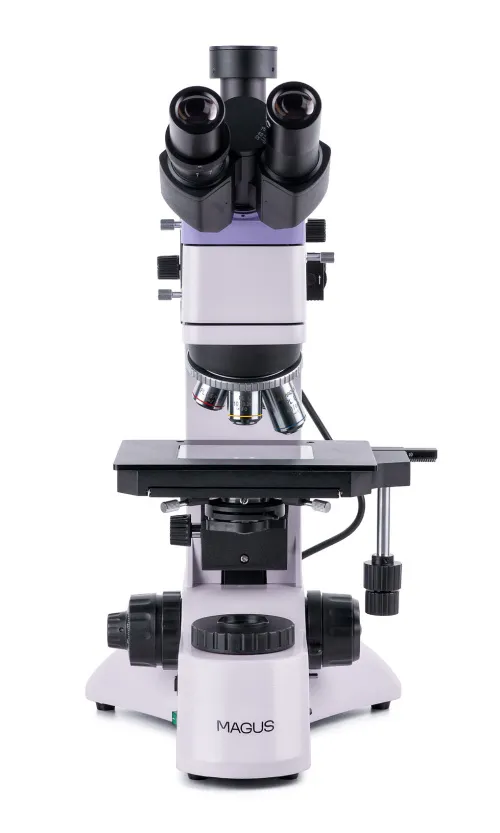

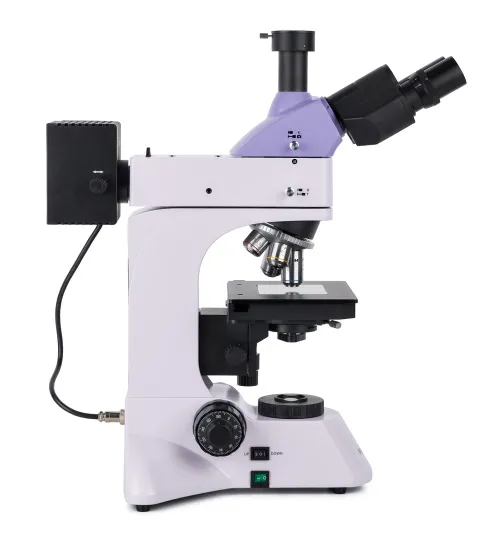

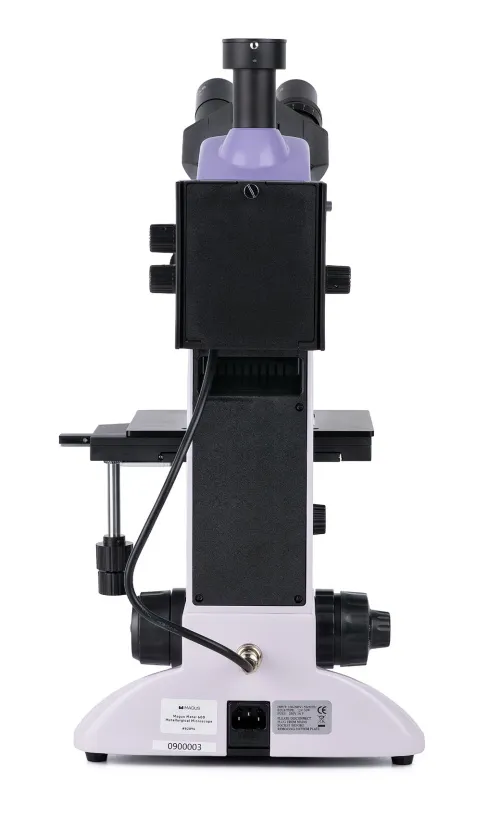

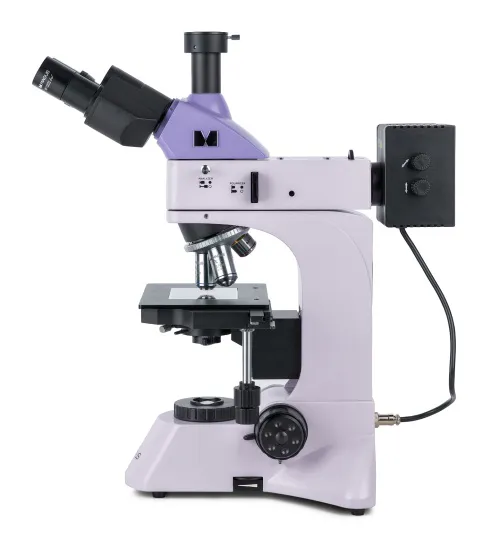

MAGUS Metal D600 Metallurgisches Digitalmikroskop

Das metallurgische Mikroskop MAGUS Metal 600 ist für die Untersuchung undurchsichtiger Proben (Metalle, Legierungen, Farbbeschichtungen, Halbleiter und andere Materialien) im reflektierten Licht mithilfe von Hellfeld- und Polarisationsmikroskopietechniken konzipiert. Sie können die Mikrostrukturen an flachen und polierten Proben untersuchen. Mit der Durchlichtbeleuchtung ist es auch möglich, die auf Filtern und durchscheinenden Materialien (z. B. dünnen Folien) eingefangenen Partikel unter dem Mikroskop zu untersuchen. Das Mikroskop eignet sich für die Forschung und Analyse durch Geologen, Metallurgen, Ingenieure, Archäologen und Spezialisten in anderen Wissenschaftsbereichen.

Digitalkamera

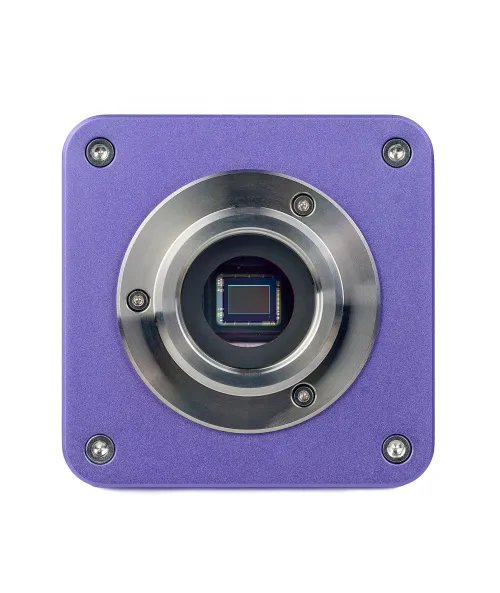

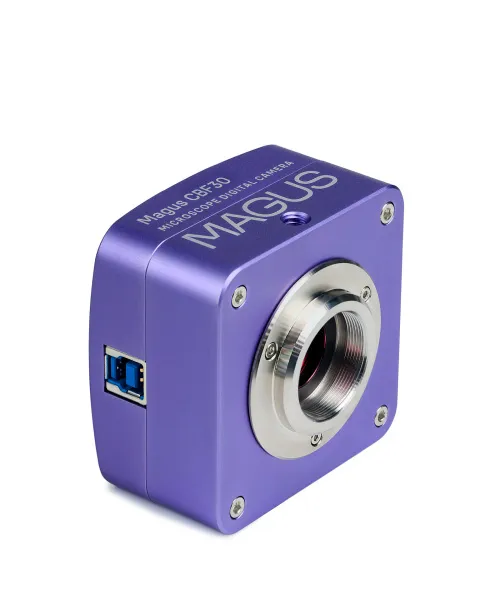

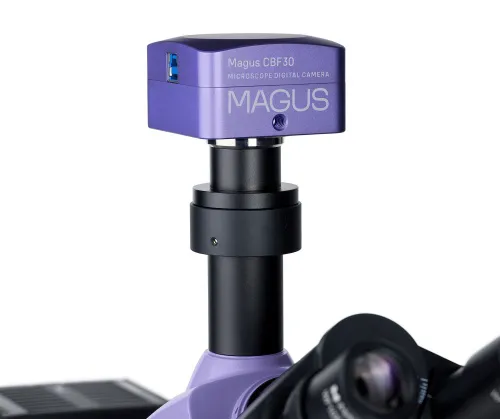

Mit der MAGUS CBF30 Digitalkamera können Sie Fotos und Videos durch ein Mikroskop aufnehmen, die resultierenden Dateien bearbeiten, Präsentationen organisieren und Linien- und Winkelmessungen von Objekten (nach korrekter Kalibrierung) durchführen.
Das Instrument ist für Mikroskope mit der Hellfeldmethode und Objektiven mit 4-, 10-, 20- und 40-fachen Vergrößerungen ausgelegt.

Mit dem 6,3-MP-Sensor können Sie helle und detaillierte Fotos und Videos mit einer maximalen Auflösung von 3072x2048 Pixel aufnehmen. Bei Bedarf kann die Auflösung auf 1536x1024 Pixel reduziert werden. Dies hat jedoch keinen Einfluss auf die Bildwiederholrate, die bei 59 Bildern pro Sekunde bleibt und so für flüssige Bildübergänge ohne Ruckeln oder Verzögerungen sorgt.

Der SONY Exmor Backlit Farb-CMOS-Sensor ermöglicht den Einsatz der Kamera auch bei schlechten Lichtverhältnissen. Das Bild bleibt gut lesbar und hell. Die Verwendung eines Adapters mit einer 0,5- bis 0,75-fachen Vergrößerung sorgt für ein möglichst klares Bild ohne Verzeichnungen.

Optik

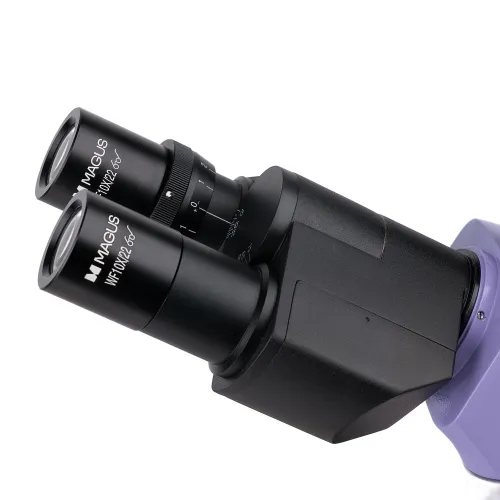

Der trinokulare Kopf ist mit einem trinokularen tubus zur Kameramontage ausgestattet (nicht im Lieferumfang enthalten). Der Lichtstrahl kann in zwei Positionen geteilt werden: 100:0 oder 0:100, was bedeutet, dass Sie den Lichtstrahl entweder auf die Digitalkamera oder den Okulartubus richten können. Der trinokulare Kopf ist um 30° geneigt, was für lange Beobachtungen sehr praktisch ist. Am linken Tubus befindet sich ein Einstellring zum Dioptrienausgleich.

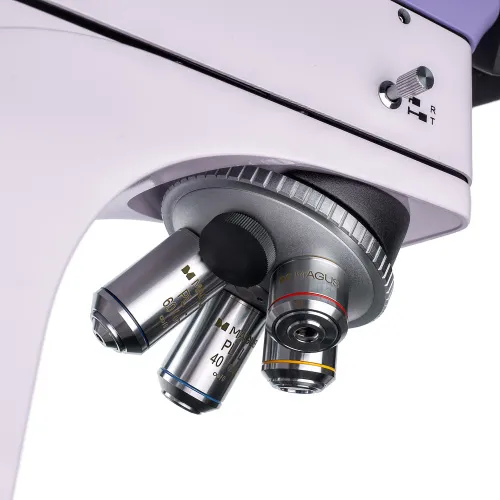

In der Basisausstattung reicht die Vergrößerung des Mikroskops von 50x bis 600x. Um die obere Vergrößerungsgrenze zu erhöhen, können Sie zusätzliche Okulare montieren. Der Objektivrevolver ist nach innen gerichtet. Es können fünf Objektive gleichzeitig montiert werden – vier davon sind im Lieferumfang enthalten und ein Steckplatz ist für den Einbau eines weiteren Objektivs frei. Das Mikroskop verwendet planachromatische Objektive mit großem Arbeitsabstand, die für die Hellfeldmikroskopie geeignet sind.

Beleuchtung

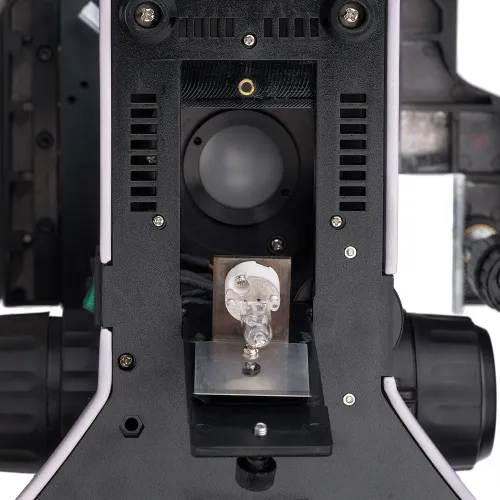

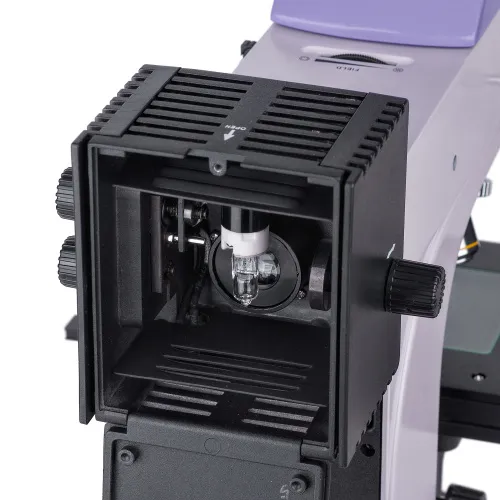

Das Mikroskop ist mit Durchlicht- und Auflichtbeleuchtungssystemen ausgestattet. Beide verwenden 30-W-Halogenglühbirnen mit einstellbarer Helligkeit, die über ein AC-Netzteil betrieben werden. Halogenglühbirnen geben Licht mit einer Farbtemperatur ab, die ein angenehmes Arbeiten ermöglicht.

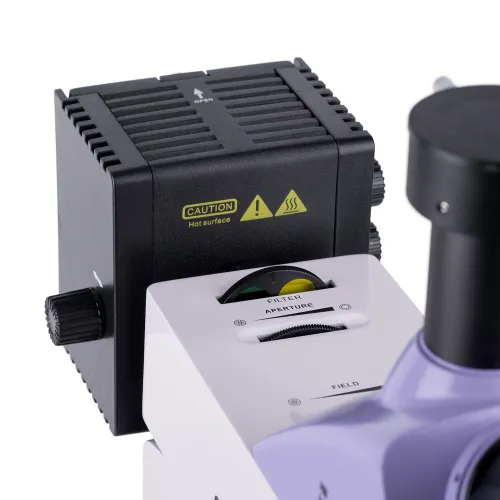

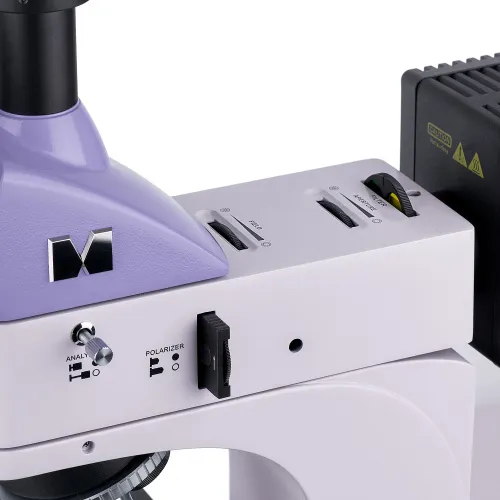

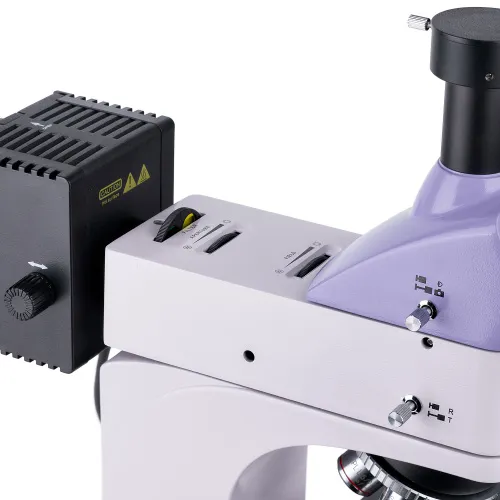

Das Mikroskop ist mit Polarisationsgeräten für Reflexionslichtbeobachtungen ausgestattet: eingebauter Analysator und abnehmbarer Polarisator. Die Apertur- und Leuchtfeldblenden ermöglichen den Aufbau der Köhler-Beleuchtung, außerdem sind im Bausatz Farbfilter enthalten. Die Aperturen und die reflektierte Lichtquelle können zentriert werden.

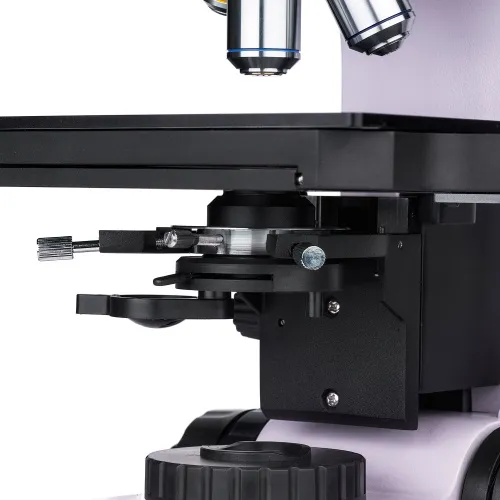

Das Durchlicht-Beleuchtungssystem verwendet einen traditionellen Abbe-Kondensor, dessen Position auf zwei Arten eingestellt werden kann: zentriert und in der Höhe verstellbar. Ergänzt wird es durch eine hochklappbare Linse für die Verwendung mit Objektiven mit geringer Vergrößerung. Es gibt Apertur- und Feldblenden, d. h. Sie können die Köhler-Beleuchtungsmethode verwenden.

Objekttisch und Fokussiermechanismus

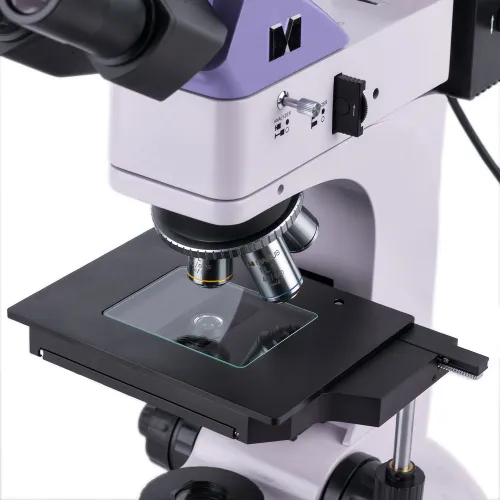

Die maximale Höhe der Probe, die auf den Objekttisch gelegt werden kann, beträgt 20 mm. Die Probe wird bewegt, indem der Objekttisch entlang der beiden Achsen bewegt wird. Ergänzt wird es durch eine Glasplatte, die für die Arbeit mit undurchsichtigen Proben verwendet wird.

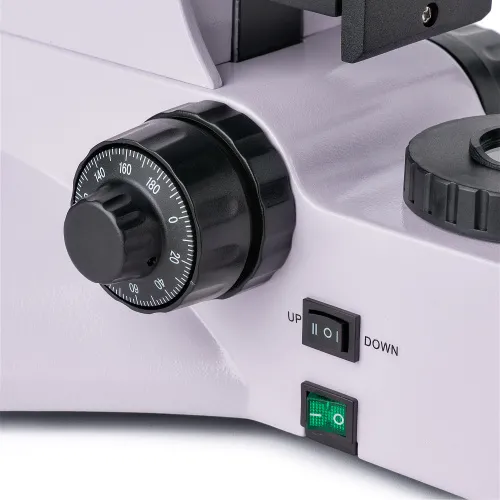

Zur Fokuseinstellung werden Grob- und Feinriebmechanismen verwendet. Die Fokussierung erfolgt reibungslos und präzise. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierknöpfe sind auf beiden Seiten koaxial angeordnet, sodass Sie beim Arbeiten Ihre Hände nicht in die Luft halten müssen; Stattdessen können Sie sie auf den Objekttisch legen.

Zubehör

Das MAGUS Metal 600-Mikroskop kann zusätzlich mit Okularen, Objektiven mit großem Arbeitsabstand, Digitalkameras und Kalibrierungsobjektträgern ausgestattet werden.

Hauptmerkmale des Mikroskops:

• Mikroskop zur Untersuchung undurchsichtiger flacher und polierter Proben im Auflicht und durchscheinender Proben im Durchlicht
• Trinokularkopf mit Trinokulartubus und Strahlteiler
• Durchlicht- und Reflexionslichtquelle: 30-W-Halogenglühbirne
• Köhlersche Beleuchtungsmethode im Durchlicht und Auflicht, Polarisationsmikroskopietechnik im Auflicht
• Zentrierbare Elemente (Blenden und Lichtquellen) des Auflichtbeleuchtungssystems, Filtersatz
• Abbe-Kondensor mit hochklappbarer Linse, der mit Objektiven mit geringer Vergrößerung verwendet wird
• Große Auswahl an Zusatzobjektiven und Okularen

Hauptmerkmale der Kamera:

• Empfohlen für die Verwendung mit Objektiven mit geringer Vergrößerung
• Lichtempfindlicher Farbsensor für klare Bilder auch bei schlechten Lichtverhältnissen
• Bildrate von 59 Bildern pro Sekunde, was für die Beobachtung von sich bewegenden Objekten oder schnell ablaufenden Prozessen ausreichend ist
• Das Set enthält eine Software, die die volle Funktionalität aller Kamerafunktionen gewährleistet und somit einen „Schnellstart“ ermöglicht
• Zuverlässige USB-3.0-Schnittstelle für hohe Datenübertragungsgeschwindigkeiten
• Einstellung der Auflösung, so dass Sie die Option wählen können, die Ihnen jeweils am besten passt

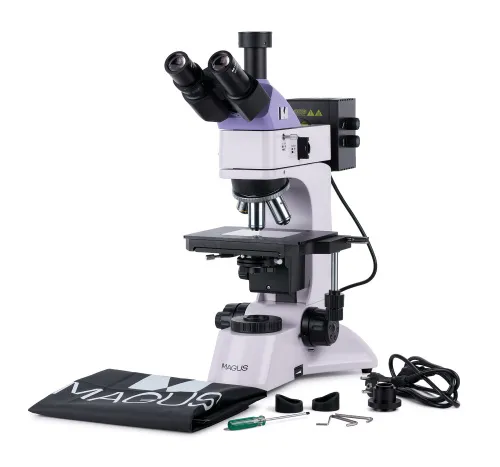

Lieferumfang:

• MAGUS CBF30 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA: 3,98 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA: 2,08 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Glastischplatte
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Stromkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA: 1,25 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
• Kalibrierungsobjektträger
