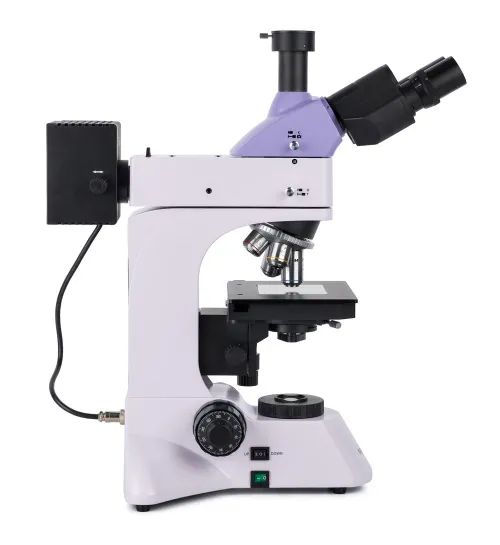

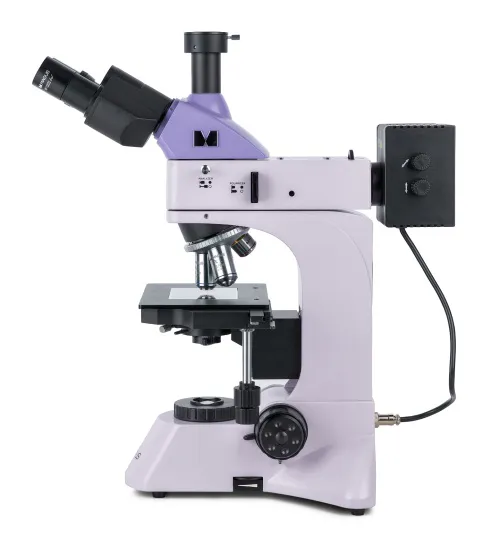

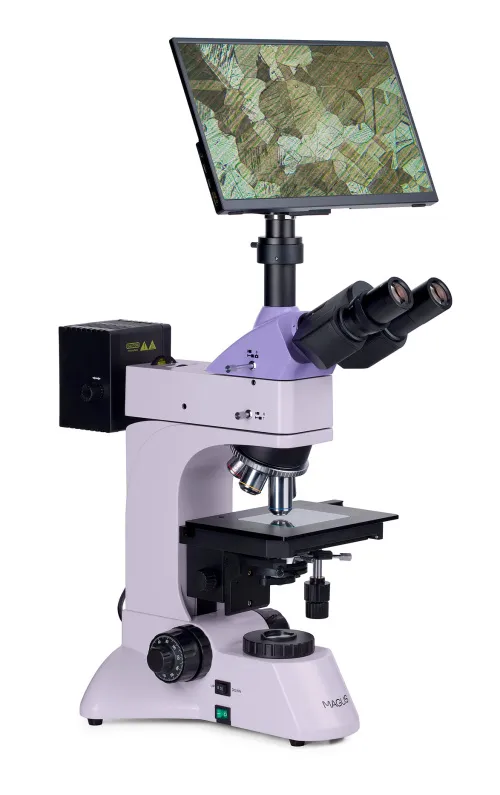

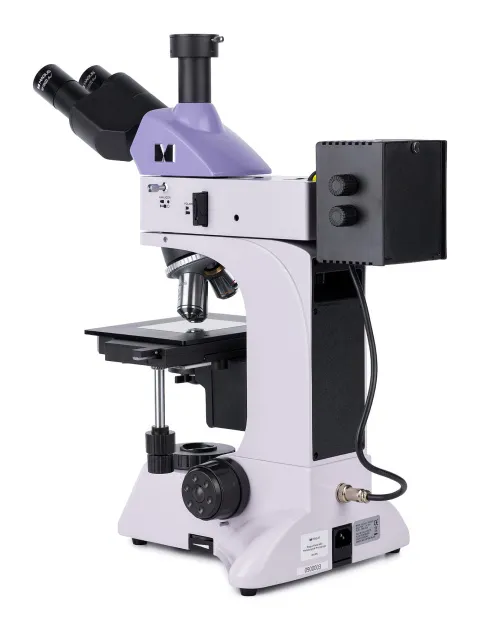

MAGUS Metal D600 LCD Metallurgisches Digital Mikroskop

Das metallurgische Mikroskop MAGUS Metal D600 LCD ist für die Untersuchung undurchsichtiger Proben (Metalle, Legierungen, Farbbeschichtungen, Halbleiter und andere Materialien) im reflektierten Licht mithilfe von Hellfeld- und Polarisationsmikroskopietechniken konzipiert. Sie können die Mikrostrukturen an flachen und polierten Proben untersuchen. Mit der Durchlichtbeleuchtung ist es auch möglich, die auf Filtern und durchscheinenden Materialien (z. B. dünnen Folien) eingefangenen Partikel unter dem Mikroskop zu untersuchen. Das Mikroskop eignet sich für die Forschung und Analyse durch Geologen, Metallurgen, Ingenieure, Archäologen und Spezialisten in anderen Wissenschaftsbereichen.

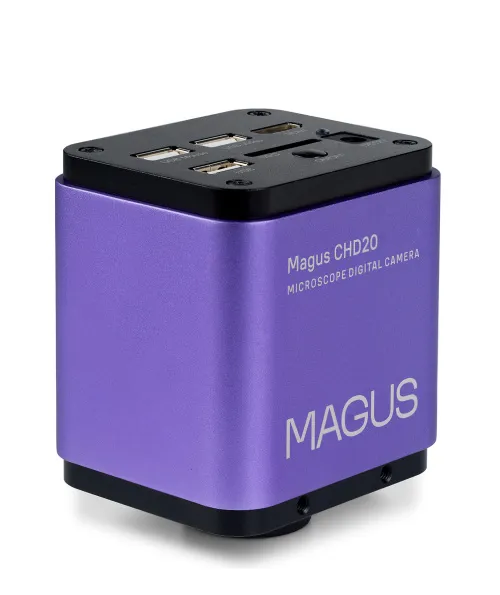

Digitalkamera

Die MAGUS CHD20 Digitalkamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px. Die Kamera verfügt über eine hohe Lichtempfindlichkeit, die sich für die Arbeit bei fluoreszierendem Licht eignet. Durch die Verwendung von R-, G-, B-Primärfarbmosaikfiltern wird ein niedriger Dunkelstrom und ein klares Bild erreicht.
Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Für den Anschluss der Kamera an einen PC steht eine zusätzliche USB 2.0-Schnittstelle zur Verfügung.
Die Videoaufzeichnung erfolgt je nach Videoausgangsschnittstelle mit 60 oder 50 Bildern pro Sekunde. Die Kamera kombiniert eine hohe Bildwiederholfrequenz und HDMI mit hoher Bandbreite, so dass die Videos lebendig sind und keine Lücken zwischen den Bildern aufweisen. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

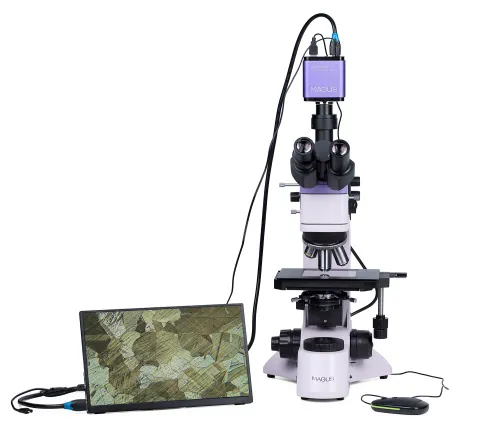

MAGUS MCD Bildschirme arbeiten in Kombination mit MAGUS CHD Kameras und bilden ein komplettes Bildgebungssystem für MAGUS Mikroskope.
Die Verbindung zur Kamera erfolgt über ihre HDMI-Schnittstelle. Der Bildschirm zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display hat einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Selbst bei einem großen Betrachtungswinkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

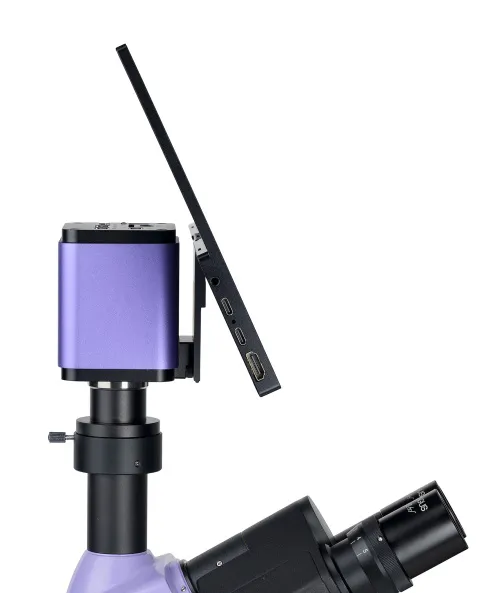

Der Bildschirm kann mit einem Klappständer auf einer horizontalen Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ befestigt werden.

Optik

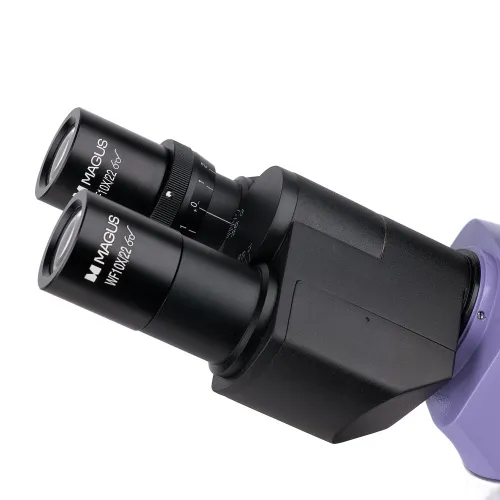

Der trinokulare Kopf ist mit einem trinokularen tubus zur Kameramontage ausgestattet (nicht im Lieferumfang enthalten). Der Lichtstrahl kann in zwei Positionen geteilt werden: 100:0 oder 0:100, was bedeutet, dass Sie den Lichtstrahl entweder auf die Digitalkamera oder den Okulartubus richten können. Der trinokulare Kopf ist um 30° geneigt, was für lange Beobachtungen sehr praktisch ist. Am linken Tubus befindet sich ein Einstellring zum Dioptrienausgleich.

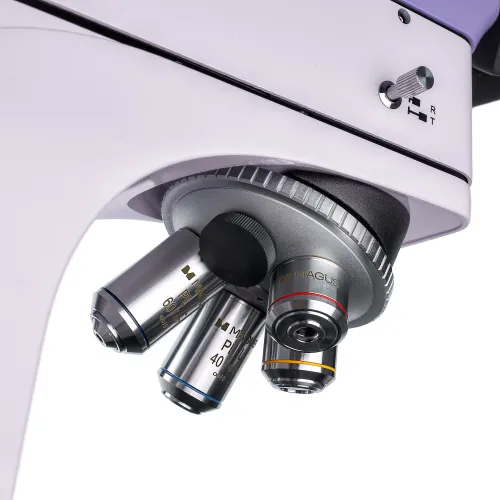

In der Basisausstattung reicht die Vergrößerung des Mikroskops von 50x bis 600x. Um die obere Vergrößerungsgrenze zu erhöhen, können Sie zusätzliche Okulare montieren. Der Objektivrevolver ist nach innen gerichtet. Es können fünf Objektive gleichzeitig montiert werden – vier davon sind im Lieferumfang enthalten und ein Steckplatz ist für den Einbau eines weiteren Objektivs frei. Das Mikroskop verwendet planachromatische Objektive mit großem Arbeitsabstand, die für die Hellfeldmikroskopie geeignet sind.

Beleuchtung

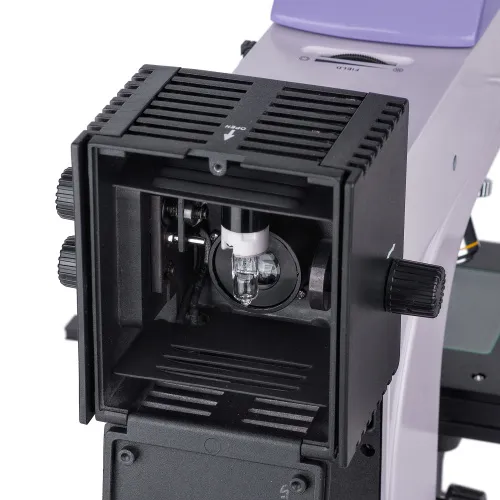

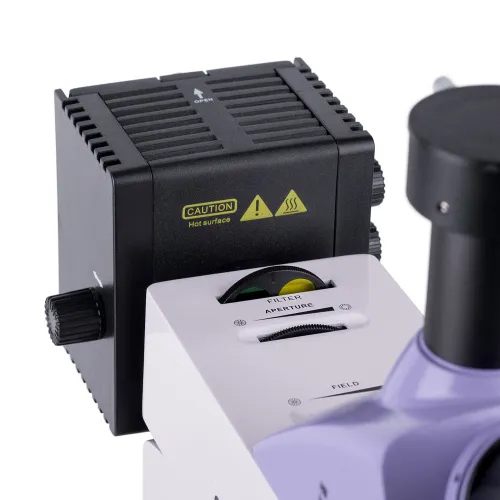

Das Mikroskop ist mit Durchlicht- und Auflichtbeleuchtungssystemen ausgestattet. Beide verwenden 30-W-Halogenglühbirnen mit einstellbarer Helligkeit, die über ein AC-Netzteil betrieben werden. Halogenglühbirnen geben Licht mit einer Farbtemperatur ab, die ein angenehmes Arbeiten ermöglicht.

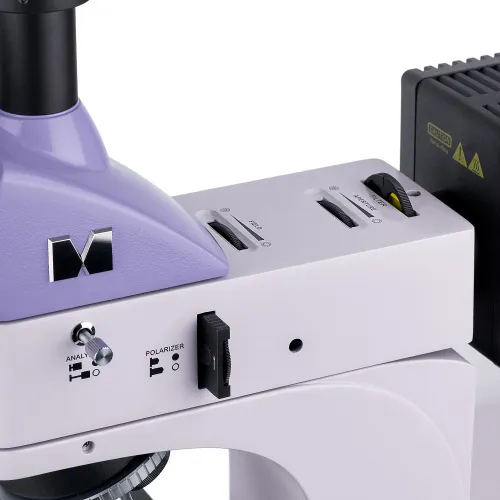

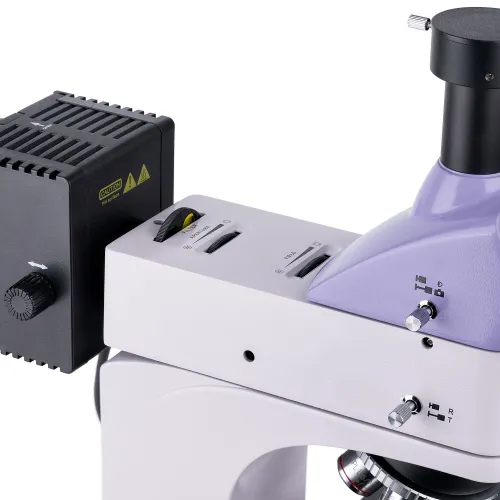

Das Mikroskop ist mit Polarisationsgeräten für Reflexionslichtbeobachtungen ausgestattet: eingebauter Analysator und abnehmbarer Polarisator. Die Apertur- und Leuchtfeldblenden ermöglichen den Aufbau der Köhler-Beleuchtung, außerdem sind im Bausatz Farbfilter enthalten. Die Aperturen und die reflektierte Lichtquelle können zentriert werden.

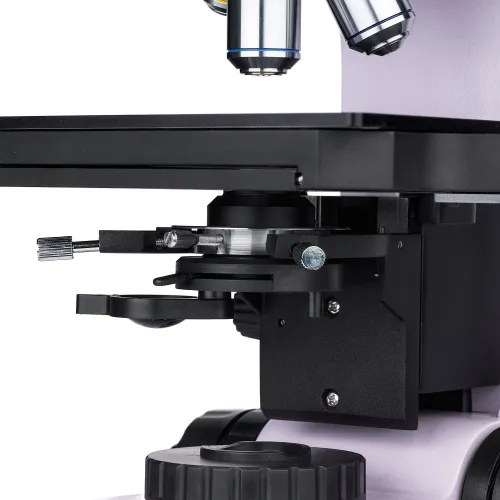

Das Durchlicht-Beleuchtungssystem verwendet einen traditionellen Abbe-Kondensor, dessen Position auf zwei Arten eingestellt werden kann: zentriert und in der Höhe verstellbar. Ergänzt wird es durch eine hochklappbare Linse für die Verwendung mit Objektiven mit geringer Vergrößerung. Es gibt Apertur- und Feldblenden, d. h. Sie können die Köhler-Beleuchtungsmethode verwenden.

Objekttisch und Fokussiermechanismus

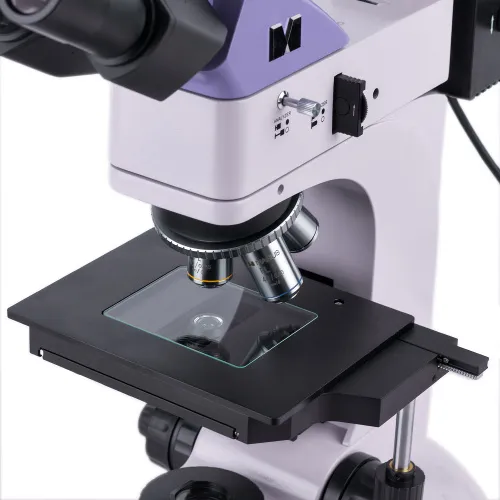

Die maximale Höhe der Probe, die auf den Objekttisch gelegt werden kann, beträgt 20 mm. Die Probe wird bewegt, indem der Objekttisch entlang der beiden Achsen bewegt wird. Ergänzt wird es durch eine Glasplatte, die für die Arbeit mit undurchsichtigen Proben verwendet wird.

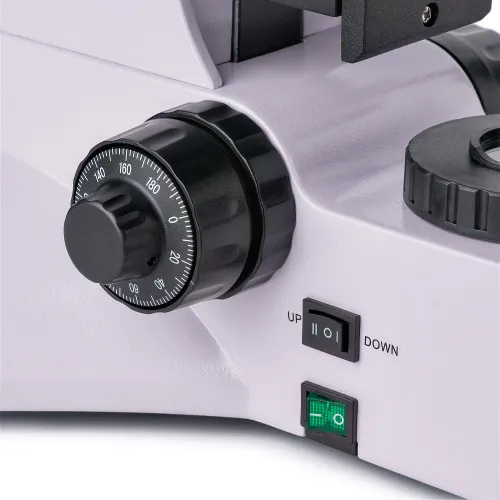

Zur Fokuseinstellung werden Grob- und Feinriebmechanismen verwendet. Die Fokussierung erfolgt reibungslos und präzise. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierknöpfe sind auf beiden Seiten koaxial angeordnet, sodass Sie beim Arbeiten Ihre Hände nicht in die Luft halten müssen; Stattdessen können Sie sie auf den Objekttisch legen.

Zubehör

Das MAGUS Metal 600-Mikroskop kann zusätzlich mit Okularen, Objektiven mit großem Arbeitsabstand, Digitalkameras und Kalibrierungsobjektträgern ausgestattet werden.

Hauptmerkmale des Mikroskops:

• Mikroskop zur Untersuchung undurchsichtiger flacher und polierter Proben im Auflicht und durchscheinender Proben im Durchlicht
• Trinokularkopf mit Trinokulartubus und Strahlteiler
• Durchlicht- und Reflexionslichtquelle: 30-W-Halogenglühbirne
• Köhlersche Beleuchtungsmethode im Durchlicht und Auflicht, Polarisationsmikroskopietechnik im Auflicht
• Zentrierbare Elemente (Blenden und Lichtquellen) des Auflichtbeleuchtungssystems, Filtersatz
• Abbe-Kondensor mit hochklappbarer Linse, der mit Objektiven mit geringer Vergrößerung verwendet wird
• Große Auswahl an Zusatzobjektiven und Okularen

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC über die HDMI-Schnittstelle. Kann über die USB 2.0-Schnittstelle an einen PC angeschlossen werden
• Die Kameraauflösung beträgt 1920x1080 px – eine ideale Wahl für die Anzeige von Bildern auf einem Full HD-Monitor
• 60 oder 50 Bilder pro Sekunde je nach Videoausgangsschnittstelle für die Beobachtung bewegter Objekte, die Aufzeichnung von Videos und die ruckelfreie Bewegung der Präparate
• Der SONY Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

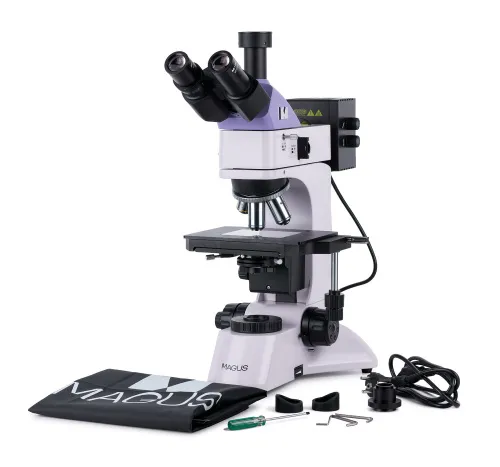

Lieferumfang:

• MAGUS CHD20 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 2.0-Kabel (2 m), USB-Maus, SD-Speicherkarte 32 GB, AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Bildschirm
• Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA: 3,98 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA: 2,08 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Glastischplatte
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Stromkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA: 1,25 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
• Kalibrierungsobjektträger
