Vergrößerung: 50–800-fach. Trinokularkopf, planachromatische Objektive, 30-W-Halogen-Auflichtbeleuchtung, Feinfokussierungsskalenwert 0,7 µm, großer Objekttisch

Trinokular
Der Mikroskopkopf ist ein Kernelement des Mikroskops, durch das Sie blicken, um eine vergrößerte Probe zu betrachten
50- bis 800-fach Grundausstattung (*optional: 50–1000/1250/1500/2000/2500)
Wie stark die Größe einer Probe zunimmt, wenn man sie durch ein Mikroskop betrachtet
Metallurgie
Anwendung und Verwendung des Mikroskops
Verfügbarkeit

Produktnr. 82900
Marke MAGUS
Garantie 5
EAN 5905555018386
Abmessungen der Verpackung (LxBxH) 58x49x60
Versandgewicht 21
Beschreibung

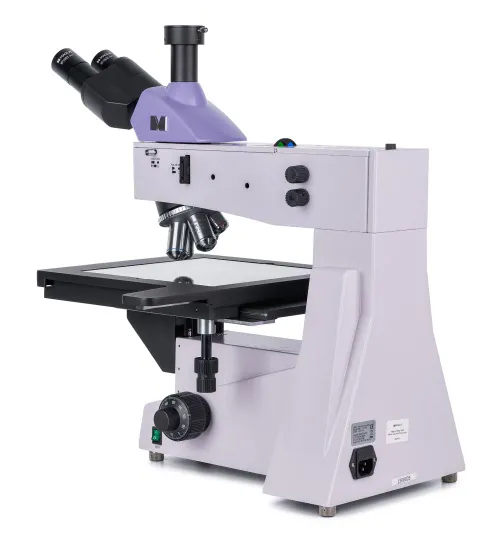

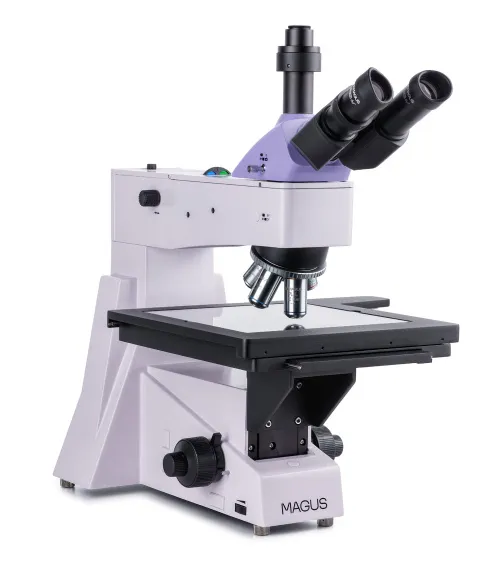

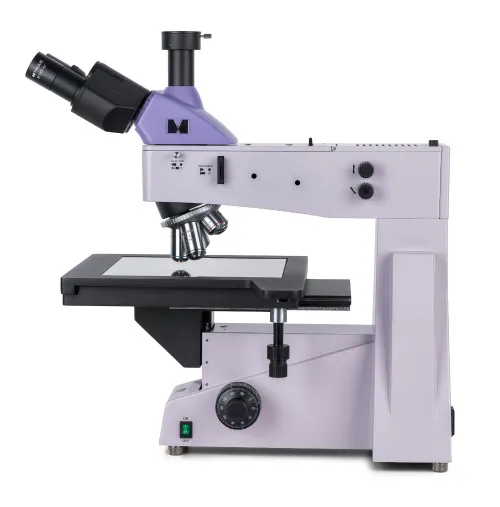

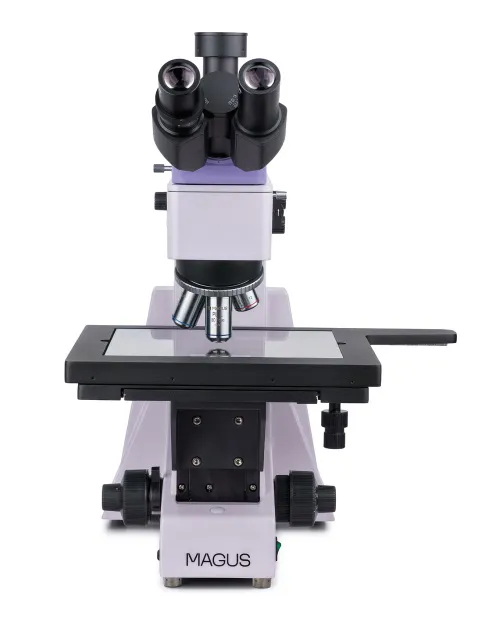

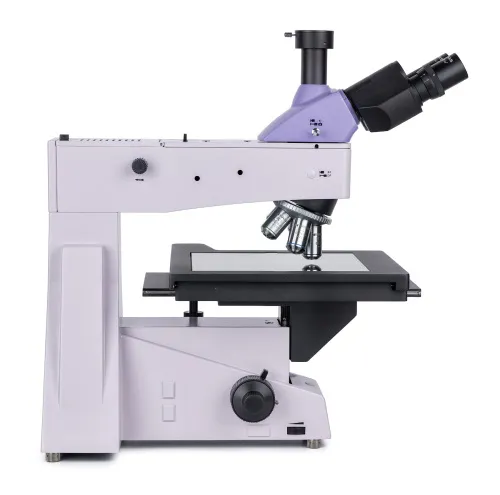

Das metallurgische Mikroskop MAGUS Metal 650 ist mit einem großen Objekttisch ausgestattet, auf dem Sie Fotomasken, Leiterplatten, integrierte Schaltkreise und andere lange und breite Proben platzieren können, um sie im reflektierten Licht zu untersuchen. Es sind Hellfeld- und Polarisationslichtbeobachtungen möglich. Das Mikroskop bietet eine hochpräzise Fokussierung. Der Feinfokussierungsskalenwert von 0,7 µm erleichtert das Arbeiten bei hohen Vergrößerungen. Es dient der Forschung in Industrieanlagen und der Ausbildung von Ingenieurstudenten.

Optik

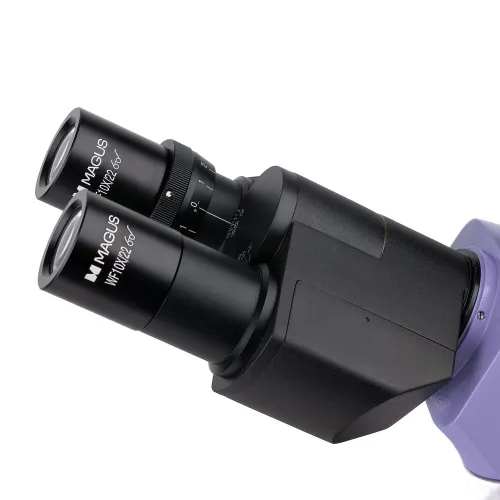

Die achromatische Infinity-Plan-Optik liefert scharfe, detaillierte Bilder. Der Mikroskopkopf ist trinokular, 30° geneigt und verfügt über einen trinokularen Tubus zur Montage einer Digitalkamera. Die Kamera (nicht im Lieferumfang enthalten) erfasst die Fotos und Videos der Studie und gibt das Mikroskopbild auf einem externen Bildschirm aus. Es gibt einen Strahlteiler mit zwei Positionen: 100:0 und 0:100. Der Lichtstrahl wird in die Okulare oder zur Kamera geleitet. Am linken Tubus befindet sich ein Einstellring zum Dioptrienausgleich.

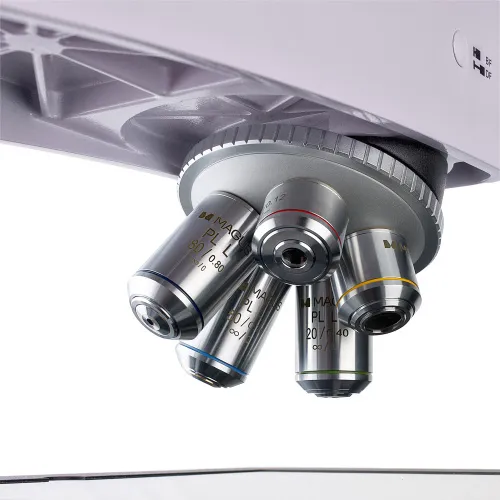

Sie können 5 Objektive in den Objektivrevolver einbauen – alle sind im Lieferumfang enthalten. Um eine höhere Vergrößerung zu erreichen, können Sie anstelle der Basisobjektive optionale Objektive installieren. In der Grundausstattung bietet das Mikroskop eine Vergrößerung im Bereich von 50 bis 800x. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

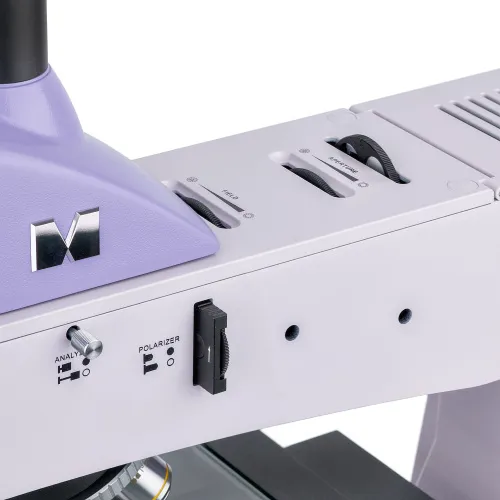

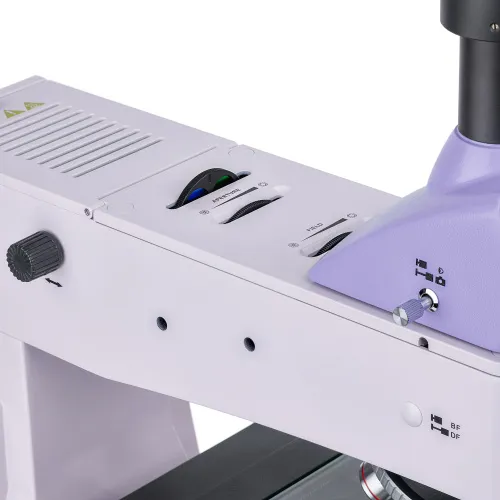

Das Auflichtbeleuchtungssystem kombiniert drei Zentrierelemente: Lichtquelle, Apertur und Leuchtfeldblende. Die 30-W-Halogenbeleuchtung strahlt warmes Licht aus, so dass Ihre Augen bei längerem Arbeiten mit dem Mikroskop nicht ermüden. Die Helligkeit der Beleuchtung ist einstellbar, es besteht die Möglichkeit die Köhler-Beleuchtung einzustellen. Das Auflichtbeleuchtungssystem verfügt außerdem über eine Polarisationseinrichtung: einen eingebauten Analysator und einen abnehmbaren rotierenden Polarisator. Ein Satz mit Farbfilter wird mitgeliefert.

Objekttisch und Fokussiermechanismus

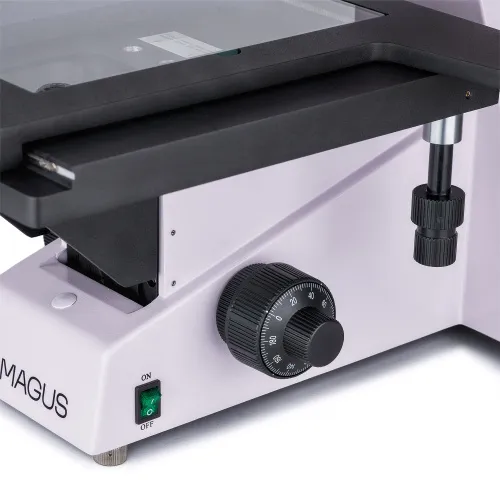

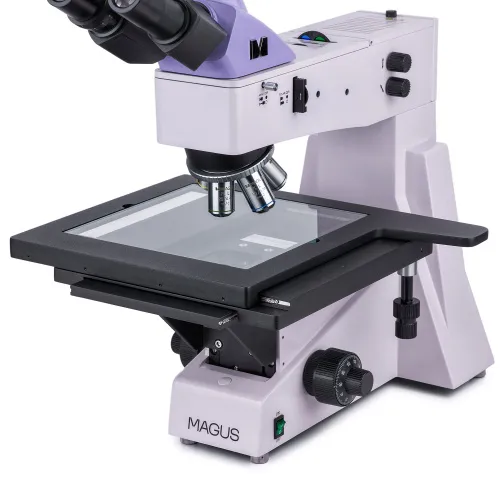

Der interessanteste Teil des Mikroskopdesigns ist der 280 x 270 mm große Objekttisch, der innerhalb von 204 mm entlang zweier Achsen bewegt werden kann. Daher können Sie großformatige Proben beobachten und deren Oberfläche problemlos untersuchen. Die Grob- und Feintriebe sind koaxial auf beiden Seiten des Mikroskops angeordnet und verfügen über einen Feststellknopf und einen Grobtrieb-Einstellknopf. Die Griffe befinden sich in der Nähe des Mikroskopfußes. Somit können Sie Ihre Hände frei auf dem Tisch ablegen und beim Beobachten eine bequeme Position einnehmen.

Zubehör

Die MAGUS Metal 650-Reihe an mikroskopkompatiblem Zubehör umfasst Okulare, Objektive mit großem Arbeitsabstand, Digitalkameras und Kalibrierungsobjektträger. Mit dem Zubehör können die Möglichkeiten des Mikroskops erweitert werden.

Hauptmerkmale:

  • Großer Objekttisch mit großem Bewegungsbereich für die Arbeit mit langen und breiten Proben
  • Feinfokussierungsskalenwert 0,7 µm für einfache Fokussierung bei hohen Vergrößerungen; Grobtrieb mit Feststellknopf und Spannungseinstellung
  • Trinokularkopf mit Trinokulartubus und Strahlteiler
  • Auflichtbeleuchtung: leistungsstarke 30-W-Halogenglühbirne mit Helligkeitsregelung und Stromversorgung über Wechselstrom
  • Polarisationseinrichtung, zentrierbare Elemente der Auflichtbeleuchtung, Köhlersche Beleuchtung, Farbfilter
  • Große Auswahl an kompatiblem optionalem Zubehör

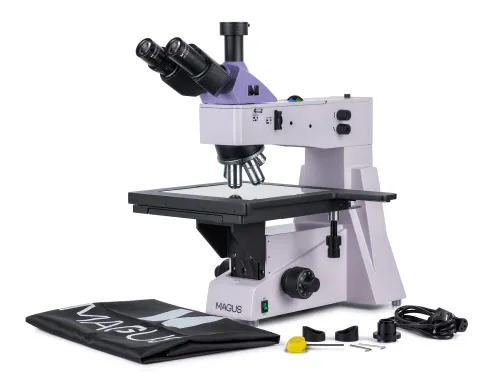

Lieferumfang:

  • Basis mit Stromanschluss, Auflichtquelle, Fokussiermechanismus, Objektisch und drehbarem Objektivrevolver
  • Trinokularkopf
  • Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA 1,25 mm
  • Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
  • C-Mount-Adapter 1x
  • Innensechskant-Schlüssel
  • AC-Stromversorgungskabel
  • Staubschutzhaube
  • Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

  • 10-fach/22 mm Okular mit Skala
  • 12,5-fach/14 mm Okular (2 Stk.)
  • 15-fach/15 mm Okular (2 Stk.)
  • 20-fach/12 mm Okular (2 Stk.)
  • 25-fach/9 mm Okular (2 Stk.)
  • Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA 3,98 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA 2,08 mm
  • Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
  • Digitalkamera
  • Kalibrierungsobjektträger
Technische Daten
Produktnr. 82900
Marke MAGUS
Garantie 5
EAN 5905555018386
Abmessungen der Verpackung (LxBxH) 58x49x60
Versandgewicht 21
Typ Licht-/optisch, metallurgisch
Kopf trinokular
Einblick Siedentopf
Kopfneigung 30°
Vergrößerung, x 50- bis 800-fach Grundausstattung (*optional: 50–1000/1250/1500/2000/2500)
Okularrohrdurchmesser, mm 30
Okulare 10-fach/22 mm, Augenabstand: 10 mm (*optional: 10-fach/22 mm mit Skala, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9)
Objektive unendlich-korrigiert, plan-achromatisch: PL L5-fach/0,12, PL L10-fach/0,25, PL L20-fach/0,40, PL L50-fach/0,70, PL L80-fach/0,80; parfokaler Abstand 45 mm (*Option: PL L40-fach/0,60, PL L60-fach/0,70, PL L100-fach/0,85 (trocken))
Objektivrevolver für 5 Objektive
Arbeitsabstand, mm 26,1 (5-fach); 20,2 (10-fach); 3,98 (40-fach); 2,08 (60-fach); 8,80 (20-fach); 3,68 (50-fach); 1,25 (80-fach); 0,40 (100-fach)
Pupillenabstand, mm 48 — 75
Objekttisch, mm 280x270
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm 204/204
Objekttisch, mm mechanisch auf zwei Achsen
Dioptrienausgleich am Okular, Dioptrien ±5 (auf linkem Tubus)
Blendenrad eingebaute Aperur und Feld
Fokus koaxial, Grobtrieb (30 mm, 13,1 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feintrieb (0,0007 mm)
Beleuchtung Halogen
Helligkeitsregelung
Stromquelle 220±22 V, 50 Hz, AC-Netz
Lichtquelle, Typ 12 V/30 W
Filters grün, blau, gelb, matt
Temperaturbereich, °C 5...+35
Zusätzliche Merkmale eingebauter Analysator und abnehmbarer Polarisator
Geeignet für erfahrene Benutzer, Profis
Schwierigkeitsgrad der Montage und Installation kompliziert
Anwendung Metallurgie
Beleuchtungsposition oben
Forschungsmethode Hellfeld, Polarisation
Etui/Koffer/Tasche im Set Staubschutzhaube
