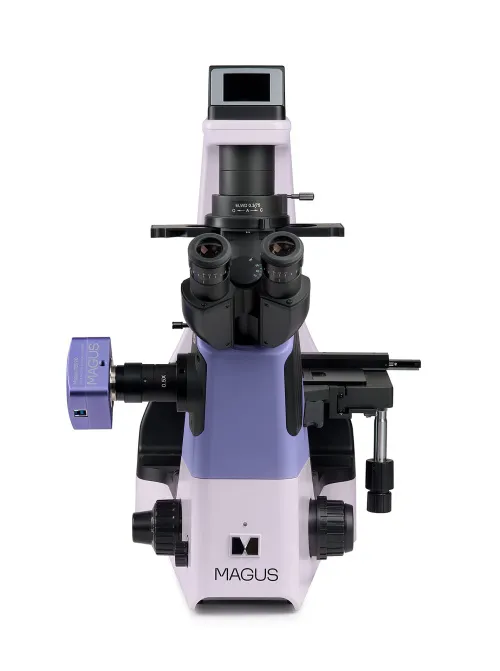

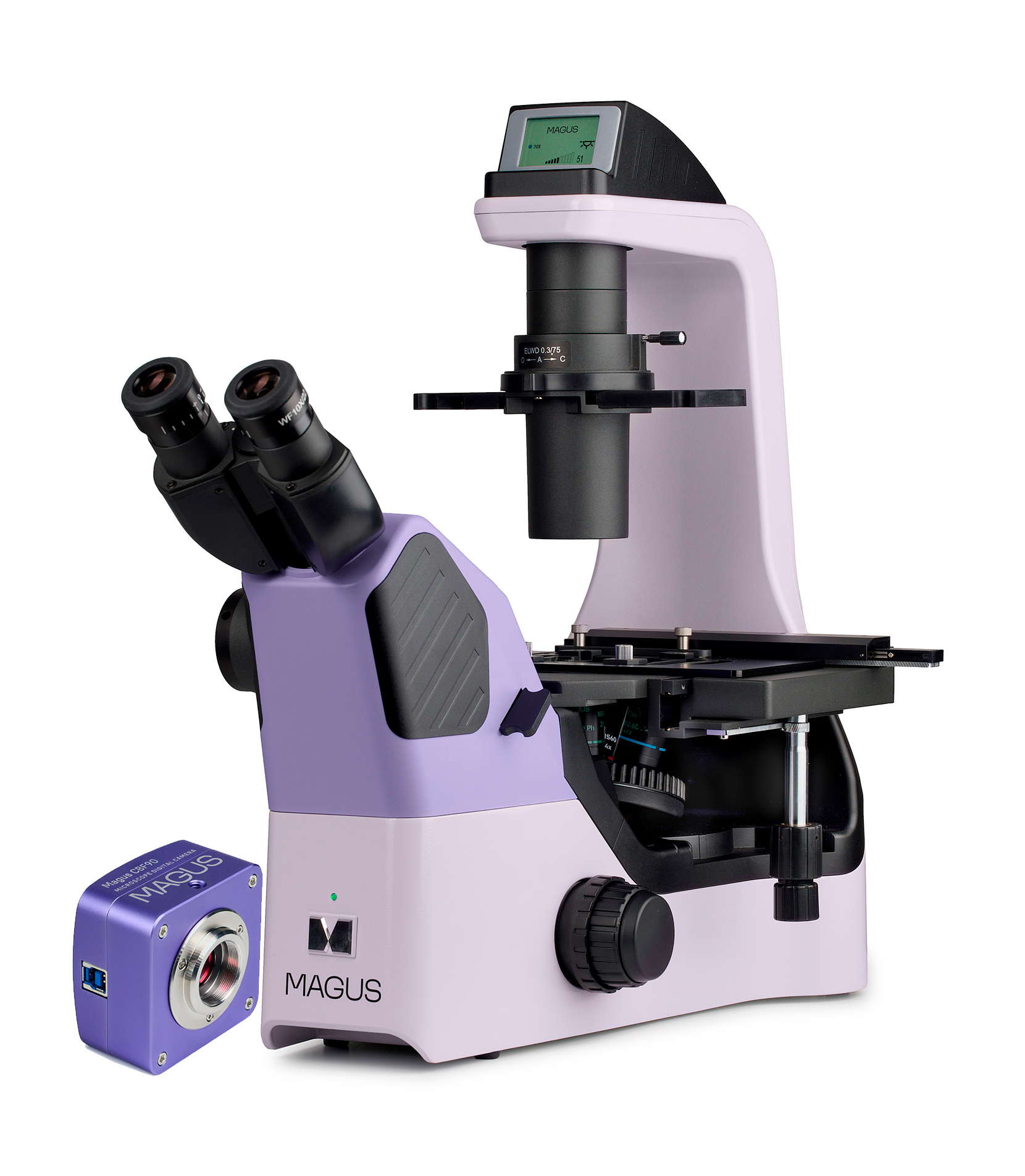

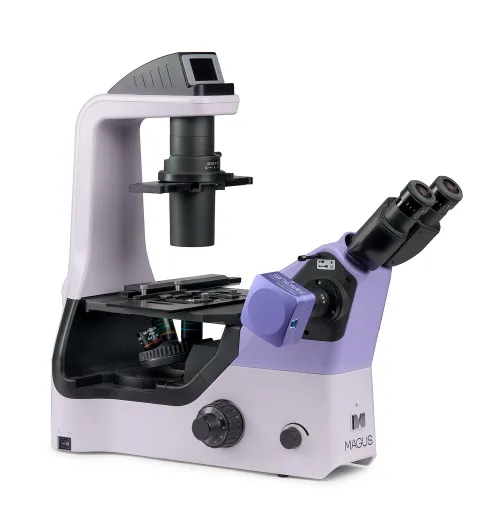

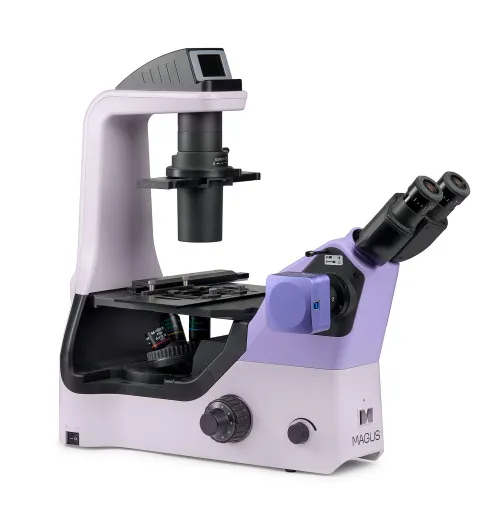

MAGUS Bio VD360 Biologisches Inverses Digitalmikroskop

Das Mikroskop für Forschungszwecke. Das Mikroskop ist für die Untersuchung flüssiger Präzipitate, Zellkolonien, lebender Zellen, Gewebekulturen und anderer gefärbter und ungefärbter Proben in Laborglasgeräten konzipiert. Das umgekehrte Design des Mikroskops ermöglicht die Verwendung von Petrischalen, Multiwellplatten, Fläschchen, Rollflaschen und Kolben bis zu 75 mm mit einer Bodenstärke von 1,2 mm. Für die Arbeit mit solchen Glaswaren verwendet das Mikroskop spezielle Objektive. Wenn der Kondensor entfernt wird, können Sie Zellkulturen in Petrischalen oder in zylindrischen Kolben mit einer Höhe von bis zu 187 mm beobachten. Die Beobachtungen erfolgen im Durchlicht unter Verwendung der Techniken Hellfeld, Phasenkontrast und Reliefkontrast. Optionale Komponenten ermöglichen die Verwendung der Hoffmanschen Modulationskontrasttechniken. Das Mikroskop ist mit einer 5-Megapixel-Kamera und einer USB-3.0-Schnittstelle ausgestattet. Die Kamera wird an einen Computer angeschlossen und zeigt das Bild auf dessen Bildschirm an. Die Software ergänzt das System um Analyse- und Dokumentationsfunktionen. Die Kamera wird mit dem im Lieferumfang des Mikroskops enthaltenen 0,5- oder 1-fachen Adapter am Mikroskop befestigt. Der Adapter wird je nach den zu lösenden Aufgaben ausgewählt. Der 0,5-fache Adapter erweitert das Sehfeld, während der 1-fache Adapter das Bild "unverändert" überträgt und dabei die Ränder beschneidet, aber jedes Detail auf dem Sensor größer erscheint. Das Mikroskop wird für die Forschung in der Medizin, Pharmakologie, Biologie und Virologie verwendet.

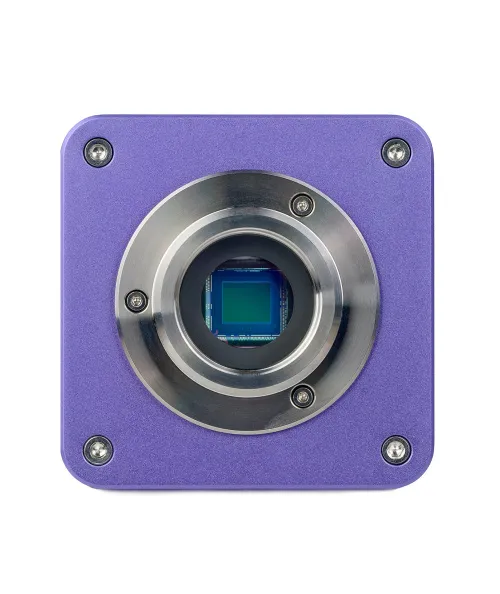

Digitalkamera

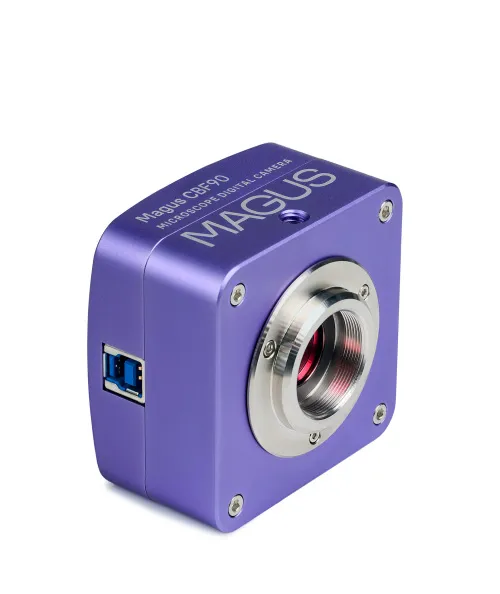

MAGUS CBF90 ist eine wissenschaftliche Kamera mit einer Auflösung von 5 MP und einem 2/3-Zoll-Sensor. Die Kamera erzeugt ein realistisches Bild mit einer Auflösung von 2448x2048 px. Videos werden je nach Auflösung mit 35 fps oder 50 fps aufgenommen. Die Videos sind flüssig, mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit und ohne Verzögerung angezeigt. Die Kamera ermöglicht ein komfortables Arbeiten mit bewegten Objekten und eignet sich für Demonstrationen im Unterricht. Die Kamera ist mit einer USB-3.0-Schnittstelle ausgestattet. Die Datenübertragungsrate ist zehnmal schneller als bei USB-2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

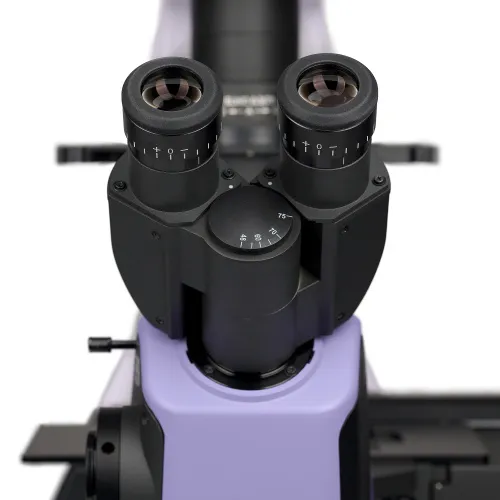

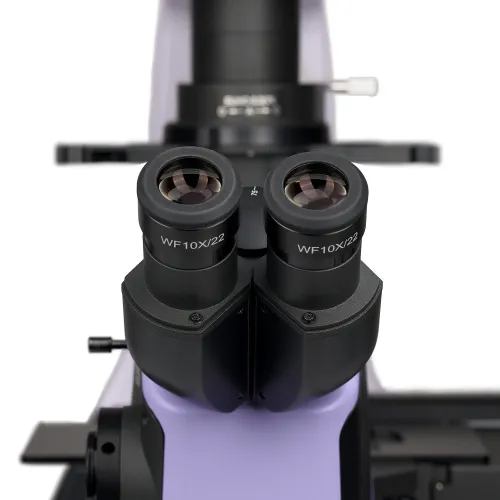

Mikroskopkopf

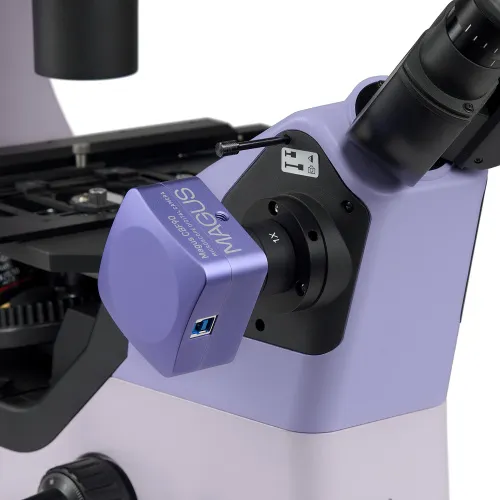

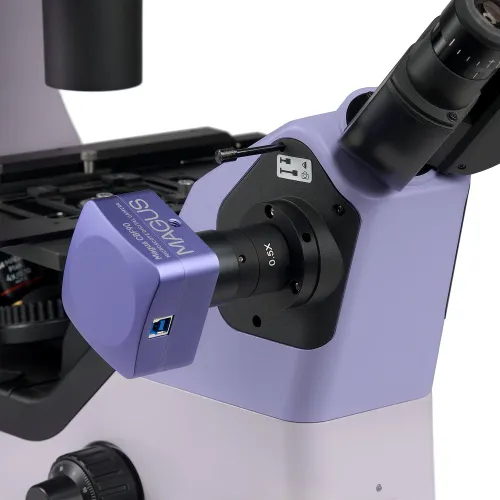

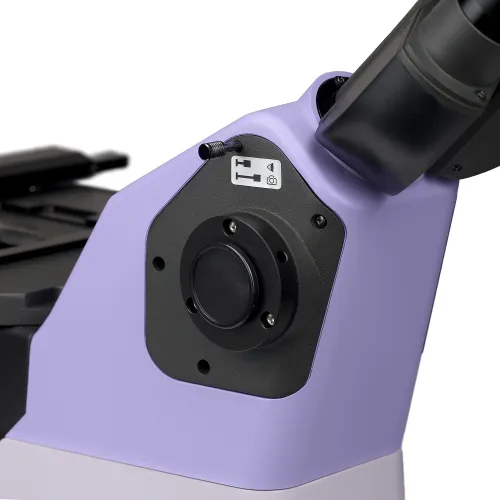

Binokularkopf mit unendlich-korrigierter Optik. Die Digitalkamera wird im seitlichen Kameraanschluss am Mikroskopkopf montiert. Das Lichtteilungsverhältnis beträgt 100/0 oder 0/100. Ein Steckplatz mit Abdeckung ist für die Installation des Reliefkontrastschiebers vorgesehen.

Objektivrevolver

Codiert, für 5 Objektive. In den freien Objektivanschluss kann auch ein zusätzliches Objektiv eingesetzt werden, um eine zusätzliche Vergrößerung zu erzielen.

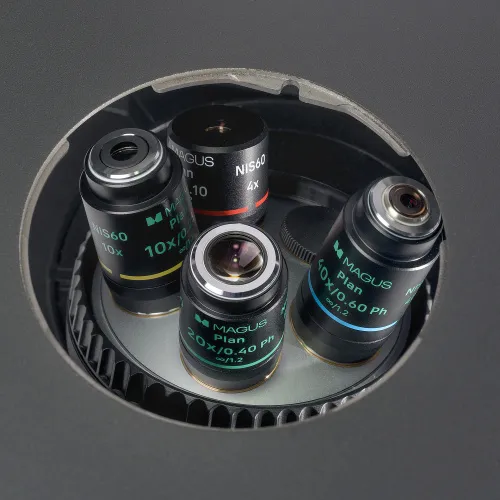

Objektive

Unendlich korrigierte plan-achromatische Objektive mit erweitertem Arbeitsabstand wurden für eine Schalenbodendicke von 1,2 mm korrigiert. Der parfokale Abstand beträgt 60 mm. Die 4-fachen Objektive werden für die Hellfeldtechnik verwendet. Die 10-, 20- und 40-fachen Objektive sind Phasenobjektive, die sich von den 4-fachen Objektiven durch einen Phasenring in der Ebene der Austrittspupille unterscheiden. Diese Objektive sind für Phasenkontrastbeobachtungen ausgelegt, eignen sich jedoch auch für die Hellfeld- und Reliefkontrasttechnik.

Beibehaltung angenehmer Helligkeitswerte beim Wechsel der Vergrößerung

Die Objektive verschiedener Vergrößerungen übertragen Licht mit unterschiedlicher Intensität, so dass bei jedem Objektivwechsel die Helligkeit des Lichts angepasst werden muss. Der Wechsel von einem Objektiv mit höherer zu einem mit geringerer Vergrößerung führt zu einer Ermüdung der Augen, da die Bildhelligkeit in den Okularen stark zunimmt. Das MAGUS Bio VD360, das mit einer intelligenten Helligkeitssteuerung ausgestattet ist, löst dieses Problem. Das Mikroskop merkt sich die Helligkeit für jedes Objektiv, das der Anwender ausgewählt hat, und stellt diese Helligkeit automatisch ein, wenn der Objektivrevolver gedreht wird. Die intelligente Steuerung reduziert die Zeit, die zum Einstellen der Helligkeit benötigt wird. Das MAGUS Bio VD360 steigert den Komfort für den Anwender und spart Zeit, auch wenn die Arbeit häufige Vergrößerungswechsel erfordert.

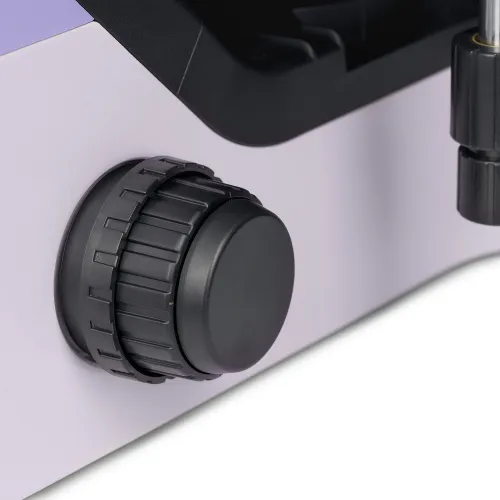

Fokussiermechanismus

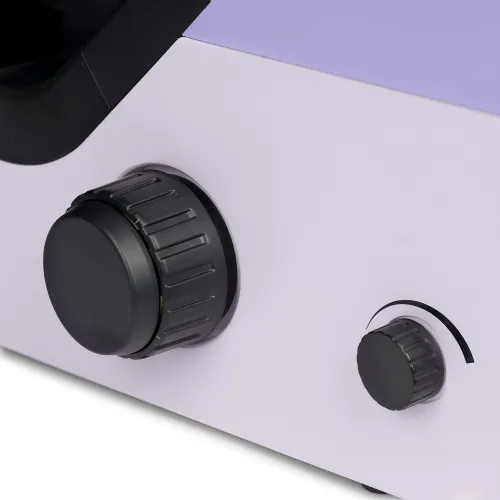

Der Grob- und der Feinfokussierknopf sind koaxial und niedrig angebracht. Der Forscher kann seine Hände auf den Tisch legen und eine bequeme Position vor dem Mikroskop einnehmen. Mit dem Ring auf der rechten Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.

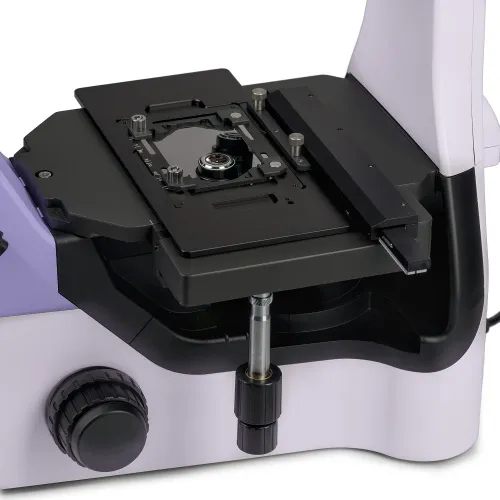

Objekttisch

Der Objekttisch ist fixiert. Auf dem Objekttisch ist ein spezieller Mechanismus installiert, der Laborglasgeräte in zwei zueinander rechtwinkligen Richtungen bewegt. Die sanfte und subtile Bewegung des Objekts erhöht die Präzision der Untersuchung – kein Teil des Präparats wird übersehen. Der lange Steuergriff des Objekttisches sorgt für den Komfort des Anwenders: Die Hand ruht ohne Anstrengung auf dem Tisch. Das Mikroskop-Set enthält einen universellen Laborgeschirrhalter.

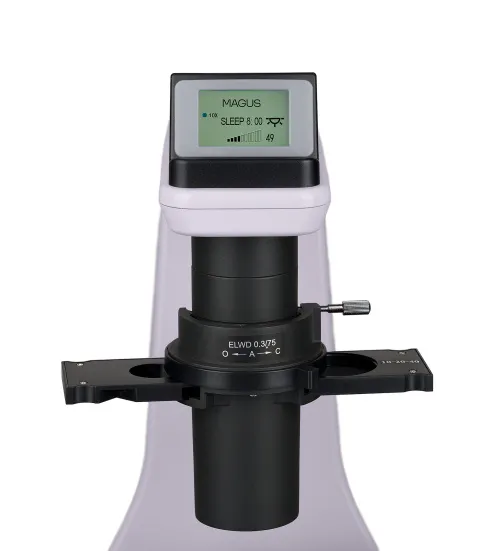

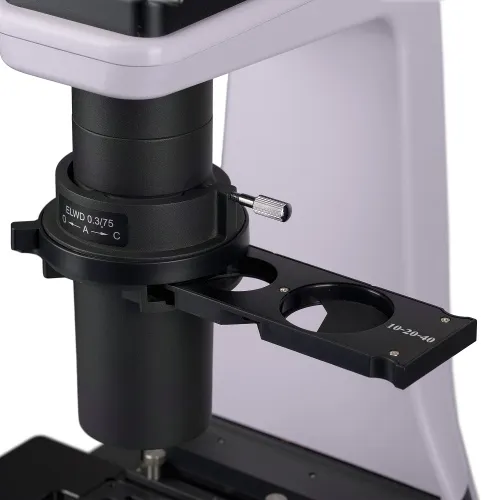

Kondensor

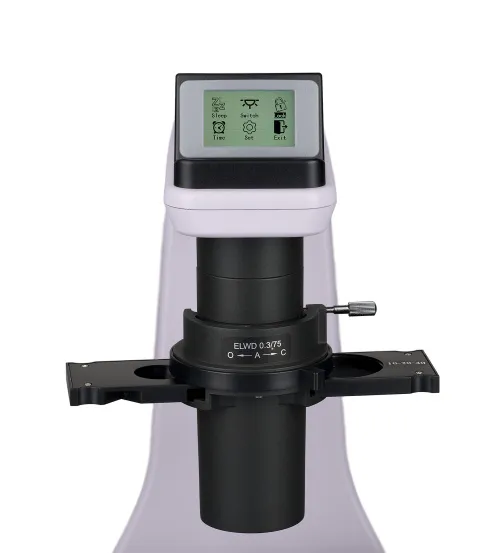

Der Kondensor hat eine NA von 0,3 und einen Arbeitsabstand von 75 mm. Ein Phasenkontrastschieber oder ein Reliefkontrastschieber mit Sektorblende wird in den Kondensorsteckplatz eingesetzt. Der Phasenkontrastschieber ist eine Platte mit drei runden Löchern. Ein Loch verfügt über einen Phaseneinsatz für 10-, 20- und 40-fache Objektive, während die beiden anderen für Hellfeldbeobachtungen verwendet werden. Die Ringblende des Schiebers wird mit einem Zentrierteleskop auf den Phasenring des Objektivs ausgerichtet. Ein Reliefkontrastschieber mit Sektorenblende ist ebenfalls eine Platte mit drei Löchern. Die Reliefkontrastmikroskopie wird ermöglicht, indem die Sektorenblende in den Strahlengang eingeführt und der Schieber im Mikroskopkopf-Steckplatz auf die Position eingestellt wird, die dem verwendeten Objektiv entspricht. Der Grünfilter (ND6) entfernt, wenn er zusammen mit der Sektorblende in den Steckplatz eingesetzt wird, Farbsäume an den Rändern der beobachteten Strukturen. Die freien Löcher des Schiebers sind für Hellfeldbeobachtungen vorgesehen: eines für ein 4-faches Objektiv und das zweite für 10-, 20- und 40-fache Objektive.

Lichtquelle

Die 3-W-LED sorgt für eine helle Probenbeleuchtung, die für alle verfügbaren Techniken und Objektive des Mikroskops ausreichend ist. Die Farbtemperatur ändert sich nicht, wenn Sie die Helligkeit anpassen. Die Lebensdauer der LED beträgt 50.000 Stunden.

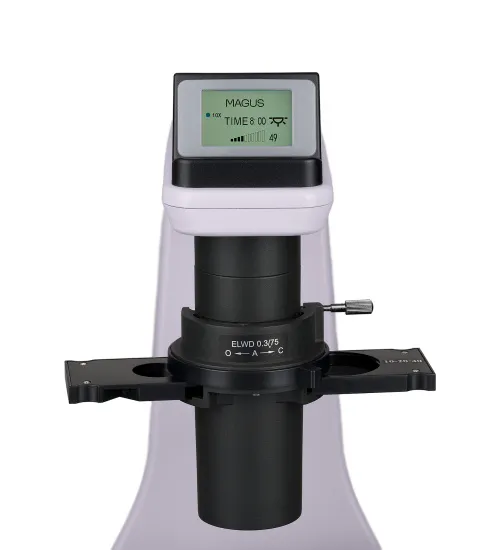

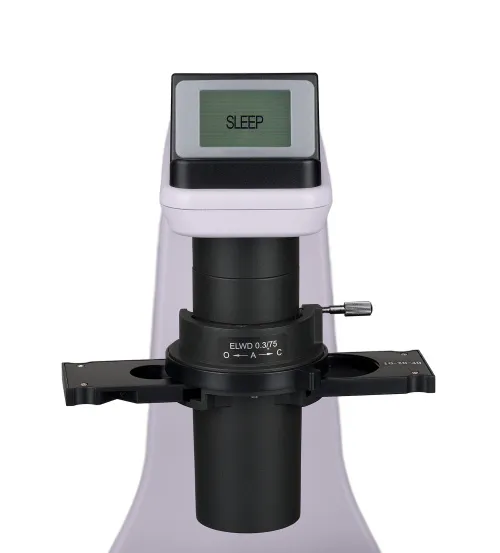

Status-LCD-Display

Das LCD-Display an der Basis zeigt die Objektivvergrößerung, die Helligkeit der Lichtquelle und den Betriebsmodus (Sleep, Eco) an. Über das Display und einen einzigen Drehknopf kann der Anwender die Helligkeit einstellen, die Helligkeitsanpassung verriegeln, den Sleep-Modus und den automatischen Ausschalt-Timer einstellen.

Ergonomische Bauweise

Körperliches Unbehagen führt zu Ermüdung und verringert die Produktivität. Das ergonomische Design des Mikroskops spielt bei der wissenschaftlichen Forschung im Alltag eine wichtige Rolle. Das MAGUS Bio VD360 bietet dem Anwender Komfort bei der Arbeit. Zur Schonung von Rücken und Nacken ist der Mikroskopkopf in einem ergonomischen Winkel angeordnet. Dank des niedrigen und kompakten Objekttisches kann der Anwender die Probe und die Laborglasgeräte bequem manipulieren. Der lange Griff des Bewegungsmechanismus sorgt dafür, dass Sie Ihre Hand nicht vom Tisch nehmen oder Ihre bequeme Position ändern müssen, um das Mikroskop zu bedienen. Die Fokussierknöpfe befinden sich im Unterteil des Gehäuses. Der Anwender muss seine Hände nicht belasten. Dank der reibungslosen Bewegung des Mechanismus kann der Anwender das Objekt mühelos scharf stellen.

Zubehör

Es gibt eine Reihe von Zubehörteilen, die speziell für dieses Mikroskop entwickelt wurden. Zusätzliche Objektive ohne Phasenringe gewährleisten eine optimale Bildqualität bei der Arbeit im Hellfeld. Okulare erweitern den Vergrößerungsbereich des Mikroskops. Zusätzliche Okulare helfen, das volle Potenzial eines Objektivs auszuschöpfen, das häufiger verwendet wird. Das Phasenkontrastgerät mit plan-semiapochromatischen Objektiven eignet sich für die Grundlagenforschung und angewandte Forschung. Plan-semiapochromatische Objektive bieten einen hohen Grad an Aberrationskorrektur und erzeugen klare, helle und kontrastreiche Bilder. Der Hoffmansche Modulationskontrast ermöglicht es Ihnen, feine Details in lebenden Proben mit hohem Kontrast und ohne Halos zu visualisieren, sodass dynamische Prozesse in Echtzeit untersucht werden können. Ein Kalibrierungsobjektträger wird zur Vermessung von Objekten verwendet und kann mit dem Okular mit Skala oder mit der Kamerasoftware kombiniert werden. Schalenhalter und Objekttisch-Einsätze dienen zur bequemen Installation von Kulturflaschen verschiedener Typen und Größen auf dem Mikroskop.

Alternative Modelle

Das MAGUS Bio VD360 ist eine Alternative zu folgenden Modellen: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Mikroskopmerkmale:

• Untersuchung von gefärbten und ungefärbten Objekten in Laborglasgeräten: Petrischalen, Kolben, Platten, Arbeit mit Laborgeschirr bis zu einer Höhe von 187 mm
• Mikroskopietechniken: Hellfeld, Phasenkontrast und Reliefkontrast; mit optionalem Zubehör: Hoffmanscher Modulationskontrast.
• Codierter drehbarer Objektivrevolver: Die Helligkeit der Lichtquelle wird automatisch abhängig vom gewählten Objektiv eingestellt
• Binokularkopf mit einem Tubus für eine Digitalkamera; 100:0 oder 0:100 Strahlenteilung
• Durchlichtbeleuchtung: energiesparende 3-W-LED mit einer Lebensdauer von bis zu 50,000 Stunden
• Kondensor mit einem Schlitz für die Installation von Schiebern; Phasenkontrastschieber im Lieferumfang enthalten, Phasenringe sind zentriert
• Intelligente Beleuchtungssteuerung: automatische Helligkeitswahl, Dimm-Sperre, automatischer Abschalttimer, LCD-Statusdisplay
• Objekttisch mit Geschirrbewegungen entlang der X- und Y-Achse, ein universeller Schalenhalter im Lieferumfang enthalten, ein langer Tischsteuerungsgriff gewährleistet Komfort für Anwender während der Arbeit

Kameramerkmale:

• Wissenschaftliche Kamera für Untersuchungen im Hellfeld mit 20-, 40-, 60- und 100-fachen Objektiven
• Größere Sensorgröße – 2/3 Zoll: bessere Bildqualität, geringeres Rauschen, höhere Lichtempfindlichkeit
• 5 MP Auflösung: Wenn mit Objektiven mit mittlerer Vergrößerung gearbeitet wird, zeigt die Kamera mehr feine Details
• 35 oder 50 Bilder pro Sekunde je nach Auflösung für die Beobachtung sich bewegender Proben, die Aufnahme von Videos und die ruckelfreie und verzögerungsfreie Bewegung des Präparats
• Der hintergrundbeleuchtete Exmor-Farb-CMOS-Sensor von Sony bietet eine rauscharme Leistung und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen: klarere, hellere und farbintensivere Bilder
• USB-3.0-Schnittstelle für schnelle Datenübertragung ohne Ruckeln oder Verzögerung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeige, Längen- und Winkelmessungen

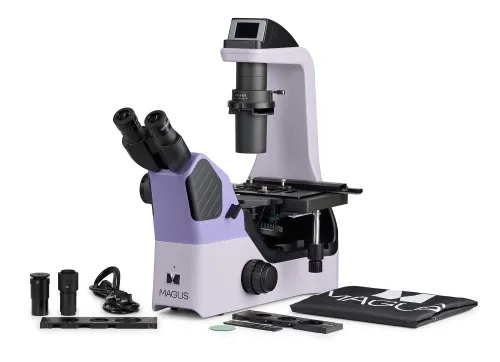

Lieferumfang:

• MAGUS CBF90 Digitalkamera, (Digitalkamera, USB-Kabel, USB-Flash-Speicher mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Stativ mit integriertem Netzteil, Durchlichtquelle, Fokussiermechanismus, Objekttisch, Kondensorhalterung und Objektivrevolver
• Kondenser mit Schieberschlitz
• Binokularer Mikroskopkopf mit seitlichem Kameraanschluss
• Plan-achromatisches Objektiv Plan 4-fach/0,10 ∞/1,2 AA 30 mm, Parfokalabstand: 60 mm
• Plan-achromatisches Objektiv Plan 10-fach/0,25 Phase ∞/1,2 AA 10,2 mm, Parfokalabstand: 60 mm
• Plan-achromatisches Objektiv Plan 20-fach/0,40 Phase ∞/1,2 AA 12 mm, Parfokalabstand: 60 mm
• Plan-achromatisches Objektiv Plan 40-fach/0,60 Phase ∞/1,2 AA 2,2 mm, Parfokalabstand: 60 mm
• 10-faches/22 mm-Okular mit langem Augenabstand und Dioptrieneinstellung (2 Stück)
• Augenmuschel (2 Stk.)
• Zentrierteleskop
• Phasenkontrastschieber mit zentrierbaren Phasenringen
• Reliefkontrastvorrichtung
• Grünfilter
• Universalschalenhalter
• 0,5-facher C-Mount-Adapter
• 1-facher C-Mount-Adapter
• Mikroskop-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• Plan-achromatisches Objektiv Plan 10-fach/0,25 ∞/1,2 AA 10,2 mm, Parfokalabstand: 60 mm
• Plan-achromatisches Objektiv Plan 20-fach/0,40 ∞/1,2 AA 4 mm, Parfokalabstand: 60 mm
• Plan-achromatisches Objektiv Plan 40-fach/0,60 ∞/1,2 AA 2,2 mm, Parfokalabstand: 60 mm
• 10-faches/22 mm-Okular mit Skala
• 10-faches/22 mm-Okular mit einem Zentralfeldzeiger
• 10-faches/22 mm-Okular mit Absehen
• 12,5-faches/16 mm-Okular (2 Stk.)
• 15-faches/16 mm-Okular (2 Stk.)
• 20-faches/12 mm-Okular (2 Stk.)
• 30-faches/8 mm-Okular (2 Stk.)
• Phasenkontrastgerät: Phasenkontrastschieber, Satz plan-semiapochromatischer Phasenobjektive
• Hoffmanscher Modulationskontrast mit Objektivsatz
• Glastischplatte
• Metall-Objekttischplatte für die Arbeit mit einer Kulturflasche
• Laborgeschirr-Halterungssatz
• Kalibrierungsobjektträger
• Monitor und Digitalkamera mit HDMI-Schnittstelle
• Satz Farbfilter (blau, grün, gelb, Mattglas)
