Ermenrich Ping SM75 Kabeltester mit Multimeter

alle anzeigen

Billiger gefunden?

Erhalten Sie den gleichen Preis plus Geschenk!

Der Preis ist nur für den Online-Shop gültig und kann von den Preisen im Einzelhandel abweichen.

Funktionen: Kabelverfolgung, PoE-Test, Kabellängenmessung, Fehlertest, Ortung der Polarität, NCV-Funktion, Voltmeter, Amperemeter, Ohmmeter, Frequenzmesser, Kapazitanzmesser

Herkömmliche Kabel, STP/UTP 5/5E/6/6A Netzwerkkabel

Kabeltypen zum Verfolgen

STP/UTP (CAT5E, CAT6, CAT6A)

Unterstützte Kabeltypen

600 (analog), 1000 (digital)

Maximale Länge des getesteten Kabels

Verfügbarkeit

Produktnr.	84553
Marke	Ermenrich
Garantie	5 Jahre
EAN	5905555023151
Abmessungen der Verpackung (LxBxH)	29x17x5 cm
Versandgewicht	0.63 kg

Beschreibung

Der Kabeltester mit Multimeter Ermenrich Ping SM75 ist ein multifunktionales Werkzeug für umfassende Diagnosen und die Bestimmung des Zustands von Telefonleitungen, Computernetzwerken und elektrischer Ausrüstung. Das Gerät ist für Fachleute konzipiert, die sich mit der Installation und Wartung von Netzwerken in Industrie-, Büro- und Wohngebäuden befassen.

Der Tester wird zur Verfolgung von verdrillten Adernpaaren, zur Kabelverfolgung und zur Bestimmung der Kabellänge (bis zu 200 m, mit einem Fehler von ±3 m) und der Entfernung zu Kurzschlüssen oder Unterbrechungen verwendet. Der Ermenrich Ping SM75 hebt sich durch seine Vielzahl an Funktionen von ähnlichen Geräten ab. Er ermöglicht die Durchführung eines PoE-Tests, bei dem der Typ der Stromversorgungsgeräte gemäß dem Standard IEEE 802.3af/at bestimmt wird. Es verfügt über NCV- (berührungslose Erkennung gefährlicher Spannung) und Port-Flash-Funktionen und ist mit STP/UTP-Netzwerkkabeln der Kategorien 5E/6/6A kompatibel. Er ersetzt auch ein digitales Multimeter, indem es Spannung (Gleich- und Wechselspannung), Strom (Gleich- und Wechselstrom), Widerstand, Frequenz und Kapazitanz misst. Die Messergebnisse werden auf dem Farb-TFT-Bildschirm des Senders mit einer Auflösung von 320x240 Pixel angezeigt.

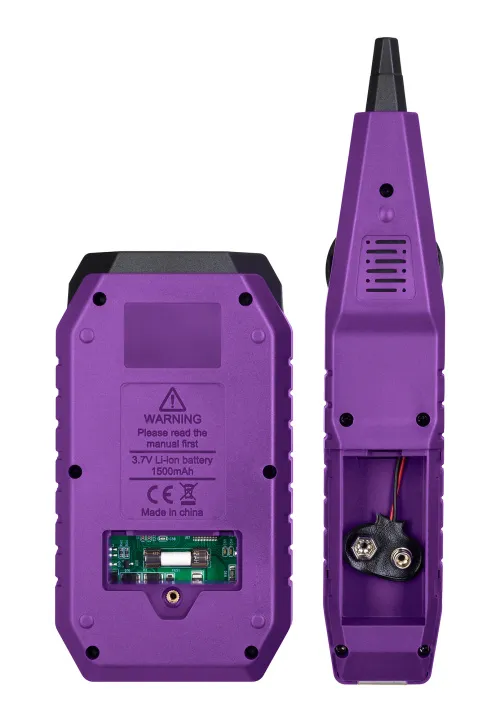

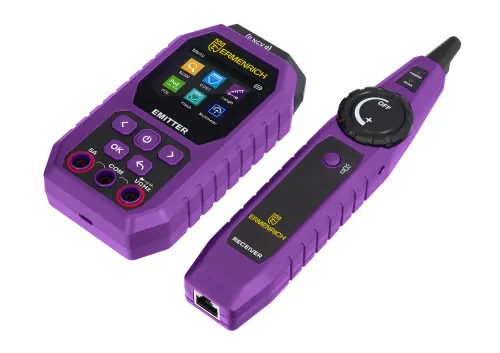

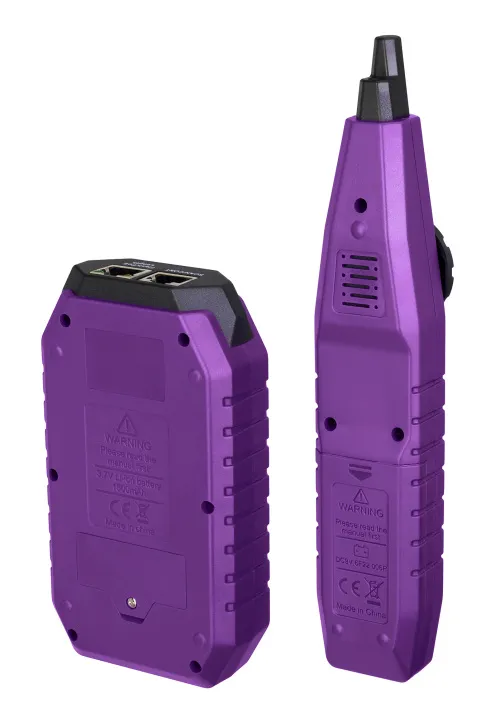

Das Set enthält einen Sender, einen Empfänger mit einem Kopfhöreranschluss zum Anschließen von Ohrhörern (im Lieferumfang enthalten), einen RJ45-Anschluss und Prüfspitzen für das Multimeter. Der Sender wird von einem integrierten wiederaufladbaren 3,7-V-Akku (Ladeadapter separat erhältlich) und der Empfänger von einer 9-V-Batterie mit Strom versorgt.

Hauptmerkmale:

Messung der Kabellänge bis zu 200 m mit einem Fehler von nicht mehr als 3 m
Kabelverfolgungsbereich: 0 bis 1000 m
NCV, Port Flash, PoE-Test, Funktionen zur Ortung der Polarität
Multimeter: Voltmeter, Amperemeter, Ohmmeter, Kapazitanzmesser, Frequenzmesser
Schnelle Ermittlung der Entfernung zu offenen Stromkreisen, Kurzschlüssen oder gekreuzten Paaren
Helles TFT-Farbdisplay für Netzwerktestergebnisse

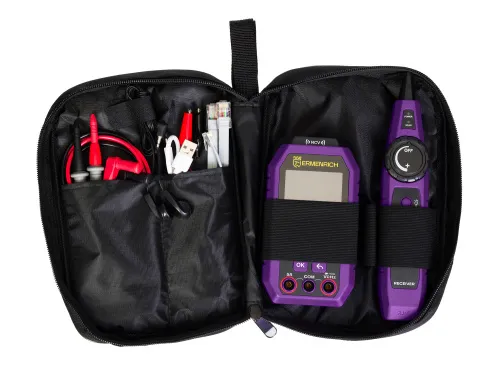

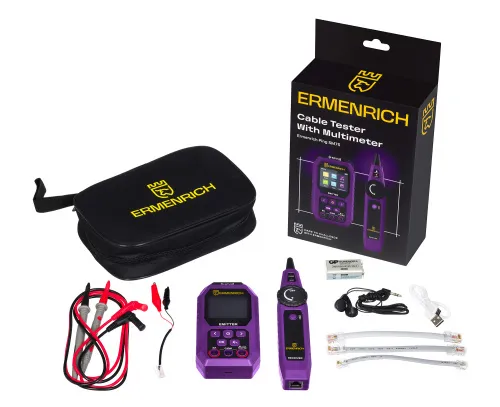

Das Set enthält:

Sender
Empfänger
Ohrhörer
Sensor – 2 Stk.
USB-Kabel Typ C
Tragetasche
Bedienungsanleitung und Garantiekarte

Technische Daten

Produktnr.	84553
Marke	Ermenrich
Garantie	5 Jahre
EAN	5905555023151
Abmessungen der Verpackung (LxBxH)	29x17x5 cm
Versandgewicht	0.63 kg
Sender

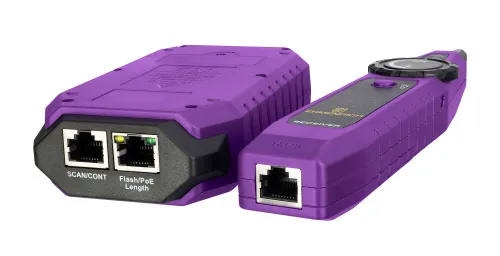

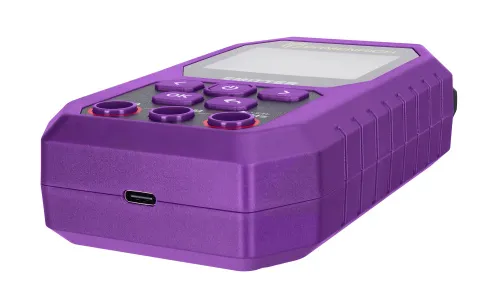

Anschlüsse	Typ-C, RJ45 (Kabelbelegung/Scan), RJ45 (Length/Flash/PoE), 5A, COM, grundlegende Multimetermessungen
Kabeltypen zum Verfolgen	herkömmliche Kabel, STP/UTP 5/5E/6/6A Netzwerkkabel
Unterstützte Kabeltypen	STP/UTP (CAT5E, CAT6, CAT6A)
Maximale Länge des getesteten Kabels, m	600 (analog), 1000 (digital)
Kabellängenmessung	✓
Kabeltest	+ (offene Stromkreise, Kurzschlüsse, gekreuzte Paare)
Port Flash-Funktion	✓
Port Flash-Funktion	+, (Vollduplex/Halbduplex, Auto-Nego/Nicht-Auto-Nego, 10/100/1000 Mbit/s)
Kabelverfolgung	✓
PoE-Test	✓
Erkennung der Spannungspolarität	✓
Kabellängenmessung
Maßeinheiten	Meter/Yards, Fuß
Messbereich, m	5 — 200
Fehler	3 m
PoE-Test
Test des Stromquellentyps (PSE)	Standard (IEEE 802.3at/af)
Midspan/Endspan-Erkennung	✓
Betriebsspannungsbereich (DC), V	5 — 60
Digitalmultimeter
Auswahl der Messgrenze	automatisch
Grundlegende Funktionen	Voltmeter, Amperemeter, Ohmmeter, Kapazitanzmesser, Frequenzmesser
Messbereich DC-Spannung	600 mV – 610 V ±(0,5 % + 3)
Messbereich AC-Spannung	600 mV – 610 V ±(0,5 % + 3)
Messbereich DC-Strom	1 mA – 3 A ±(0,8 % + 3)
Messbereich AC-Strom	1 mA – 3 A ±(0,8 % + 3)
Widerstandsmessbereich	600 Ω – 60 MΩ ±(1,0% + 5)
Messbereich Kapazitanz	60 nF – 6 mF ±(2,5% + 60), 6 mF – 30 mF ±(5,0% + 10)
Frequenzmessbereich	0–6 MHz
Hauptmerkmale
Maximaler Betriebsstrom, mA	200
Schutz	Eingabespannung: 60 V
Display	TFT
Displaydiagonale, Zoll	2.4
Display-Auflösung, px	320x240
Display-Hintergrundbeleuchtung	✓
Stromquelle	integrierter, wiederaufladbarer Lithium-Akku 3,7 V, 1500 mA
Akkulaufzeit, h	10
Anzeige bei niedrigem Batteriestand	✓
Automatische Abschaltung	✓
Temperaturbereich, °C	-10...+60
Betriebsfeuchtigkeitsbereich, %	20…70
Empfänger / Ferneinheit
Anschlüsse	RJ45, Ohrhörer
Berührungslose Spannungserkennung (NCV)	✓
Blinkleuchte	✓
Maximaler Betriebsstrom, mA	<150
Stromquelle	9 V Batterie – 1 Stk.
Akkulaufzeit, h	10
Temperaturbereich, °C	-10...+60
Betriebsfeuchtigkeitsbereich, %	20…70
