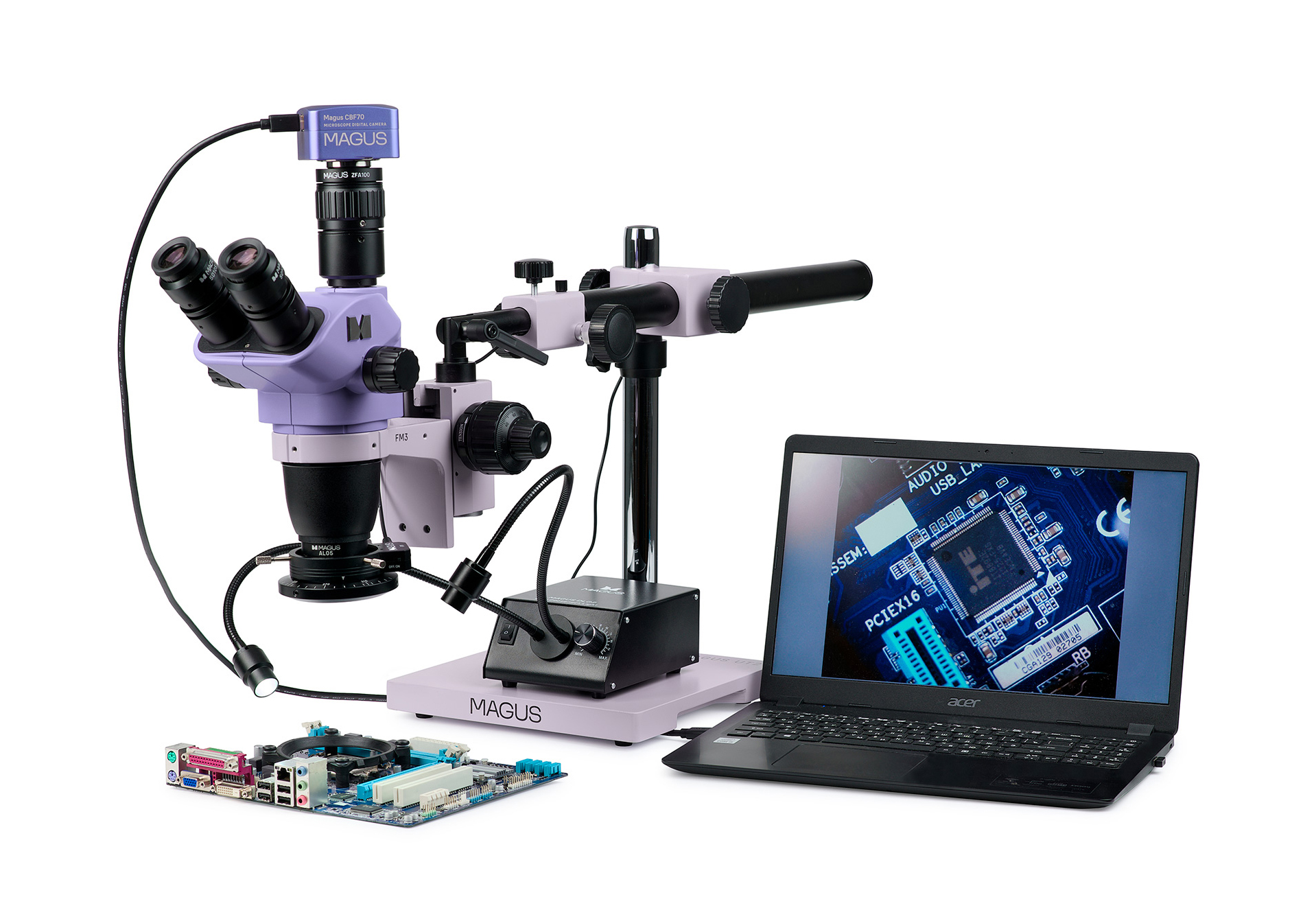

MAGUS Stereo D8TR Digitales Stereomikroskop für die Reparatur von Elektronik

Die einsatzbereite Lösung für Lötarbeiten, Reparaturen und Qualitätskontrollen basiert auf dem Mikroskopkopf der Serie MAGUS Stereo 8H und dem universellen Mikroskopstativ MAGUS UT2.
Das Stereomikroskop mit optischer Ausführung nach Greenough liefert genaue Details der Oberflächentopografie ohne Verlust der räumlichen Orientierung und gewährleistet so eine große Schärfentiefe. Das trinokulare Mikroskop ermöglicht eine ergonomische Arbeitsweise, da Benutzer die Proben in natürlicher Körperhaltung durch beide Okulare betrachten können.
Die Kamera im Digitalmikroskop erlaubt es, den Beobachtungsprozess sowie die Zwischen- und Endergebnisse aufzuzeichnen. Die Kamera ist mit einem USB 3.0-Anschluss ausgestattet und überträgt die Bilder an einen Computerbildschirm. Die Datenübertragungsgeschwindigkeit ist zehnmal schneller als bei USB 2.0-Kameras.
Das Mikroskop ist mit zwei Auflicht-Beleuchtungen ausgestattet: eine Ringbeleuchtung mit Polarisationsfilter und einer Schwanenhalsleuchte.
Das Mikroskop optimiert die Ergonomie am Arbeitsplatz und verbessert so den Bedienkomfort und die Produktivität.

Digitalkamera

Die Digitalkamera, die mithilfe eines C-Mount-Adapters im Trinokulartubus montiert ist, zeichnet die Zwischen- und Endergebnisse des Beobachtungsprozesses auf. Diese Funktion wird zur Qualitätskontrolle und zum Aufbau einer Datenbank verwendet. Die 21-Megapixel-Kamera am 1-fachen C-Mount-Adapter liefert die gewünschte Auflösung für Stereomikroskop-Beobachtungen, und der 4/3-Zoll-Sensor zeigt das maximal mögliche Sehfeld an. Mit der minimalen Vergrößerung des Mikroskops beträgt das Sehfeld auf dem Bildschirm 53,5x37 mm.

Mikroskopkopf

Das Zoomobjektiv ermöglicht eine stufenlose Änderung der Vergrößerung bis zu 8,4-fach ohne Fokusverlust. Das Mikroskop liefert ein aufrechtes (nicht verkehrtes) dreidimensionales Bild. Die 0,5-fache Hilfsobjektivlinse verändert den Vergrößerungsbereich, das Sehfeld und den Arbeitsabstand des Mikroskops.
Bei Verwendung der 0,5-fachen Hilfsobjektivlinse wird eine 3,25- bis 27,5-fache Vergrößerung und ein Arbeitsabstand von 177 mm zum Löten erreicht.
Wird die 0,5-fache Hilfsobjektivlinse nicht verwendet, wird eine 6,5- bis 55-fache Vergrößerung und ein Arbeitsabstand von 105 mm für die Qualitätskontrolle erzielt.
Die Handhabung von Instrumenten erfordert ein größeres Sehfeld als die visuelle Beobachtung bei der Qualitätskontrolle. Bei Betrachtung durch die Okulare beträgt der Durchmesser des Sehfelds mit der 0,5-fachen Zusatzlinse 67,7 mm bei einer 3,25-fachen Mikroskopvergrößerung und 8 mm bei einer 27,5-fachen Vergrößerung.
Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille.

Beleuchtungen

Unterschiedliche Aufgaben erfordern unterschiedliche Beleuchtungsarten. Das Set enthält zwei Beleuchtungen. Das Ringbeleuchtung mit Polarisator entfernt Blendeffekte von Metall. Die Schwanenhalsleuchte erzeugt Schatten, die es uns ermöglichen, die Oberflächentopographie zu erkennen.

Stativ

Das Universalstativ mit einer soliden Basis minimiert die durch Bewegungen verursachten Vibrationen, während der lange horizontale Arm den Arbeitsbereich erweitert.
Es ist nicht immer zweckmäßig, das Objekt während der Arbeit im Strahlengang zu bewegen. Manchmal ist es praktischer, den Mikroskopkopf zu bewegen. Der Mikro-Einstellknopf ermöglicht eine sanfte horizontale Vor- und Zurückbewegung des Mikroskopkopfes. Am Ende des Stativs befindet sich ein Mechanismus, mit dem der Winkel der optischen Achse verändert werden kann. Der Benutzer kann das auf dem Tisch befindliche Objekt aus einem bestimmten Winkel betrachten. Diese Funktion erleichtert die Durchführung von Manipulationen, die Überprüfung der Lötqualität und die Beobachtung gekrümmter Objekte.

Fokussiermechanismus

Der Fokussiermechanismus bietet einen Grob- und einen Feintrieb. Der Feintrieb erleichtert die Einstellung des Mikroskops bei über 40-fachen Vergrößerungen. Die Fokussierknöpfe sind koaxial, d. h. auf beiden Seiten angeordnet. Die Grobtriebspannung ist einstellbar.

Zubehör und Komplettlösungen

Angenehme Arbeitsbedingungen steigern die Produktivität des Benutzers. Unsere Komplettlösungen basieren auf der Erfahrung von Elektronikingenieuren. Gleichzeitig bietet MAGUS weitere Komponenten an, mit denen Sie das Mikroskop-Set je nach Budget und Anforderungen sowie den zu lösenden Aufgaben konfigurieren können. Darüber hinaus können Sie das Set in Zukunft mit dem erforderlichen Zubehör ergänzen.

Mikroskopmerkmale:

• Trinokularkopf mit Vertikaltubus zur Installation einer Digitalkamera.
• Das Zoomobjektiv ermöglicht eine stufenlose Vergrößerung ohne Fokusverlust: Zoomverhältnis 8,4:1
• Die Vorteile der optischen Ausführung nach Greenough: große Schärfentiefe, hochauflösende 3D-Visualisierung, kompaktes Design und angemessener Preis
• Die 0,5-fache Hilfsobjektivlinse ermöglicht zusätzliche Optionen für Vergrößerung, Sehfeld und Arbeitsabstand
• Das Universalstativ erweitert den Arbeitsbereich und ermöglicht die präzise Positionierung des Mikroskopkopfs über dem Objekt sowie die Feineinstellung der Kopfposition
• Der Fokussiermechanismus bietet einen Grob- und einen Feintrieb: Die Bedienung ist über den gesamten Vergrößerungsbereich des Mikroskops komfortabel
• Zwei Auflicht-Beleuchtungen: ein Ringbeleuchtung mit Polarisationsfilter und eine Schwanenhalsleuchte
• Auf Wunsch können Komponenten ausgetauscht und zusätzliches Zubehör installiert werden

Kameramerkmale:

• Der 21-Megapixel-Sensor bietet die beste Auflösung für stereomikroskopische Beobachtungen
• Der 4/3-Zoll-Sensor zeigt das größtmögliche Sehfeld auf dem Bildschirm an
• 17 Bilder pro Sekunde bei maximaler Auflösung reichen für die Fokuseinstellung aus
• Bis zu 192 Bilder/s bei reduzierter Auflösung sind für Präsentationen im Klassenzimmer und Videoaufnahmen geeignet; gleichmäßige Bewegung der Proben ohne Ruckeln oder Verzögerung
• Der hintergrundbeleuchtete Exmor-Farb-CMOS-Sensor von Sony bietet eine rauscharme Leistung und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen: klarere, hellere und farbintensivere Bilder
• USB 3.0-Schnittstelle für schnelle Datenübertragung ohne Ruckeln oder Verzögerung
• Die Software bietet Funktionen für Fotografie, Videoaufzeichnung, Bearbeitung, Anzeige auf einem externen Bildschirm sowie lineare und Winkelmessung
• Der mitgelieferte 1-fache C-Mount-Adapter mit einstellbarer Fokussierdistanz dient zur Montage einer Kamera am Mikroskop

Das Set enthält:

• MAGUS CBF70 Digitalkamera, (Digitalkamera, USB-Kabel, Speichergerät mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS Stereo 8TH Mikroskopkopf – Objektivteil und Okulartuben
• Okular 10-fach/22 mm mit Augenabstand und Dioptrieneinstellung (2 Stk.)
• MAGUS UT2 Mikroskopstativ
• MAGUS FM3 Fokus-Halterung
• MAGUS LED RP1 Ringlicht mit Polarisator
• MAGUS LED DGL2 Doppeltes Schwanenhalslicht
• MAGUS AL05 0,5-fach/177 mm Zusatzlinse
• MAGUS ZFA100 C-Mount-Adapter
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Hilfsobjektivlinse 1,5-fach
• Hilfsobjektivlinse 2-fach
• Ringbeleuchtung
• Ringbeleuchtung mit Sektorschaltung
• HDMI-Digitalkamera
• LCD-Bildschirm
• 0,5-facher C-Mount-Adapter mit einstellbarer Fokussierdistanz
• Kalibrierungsobjektträger
