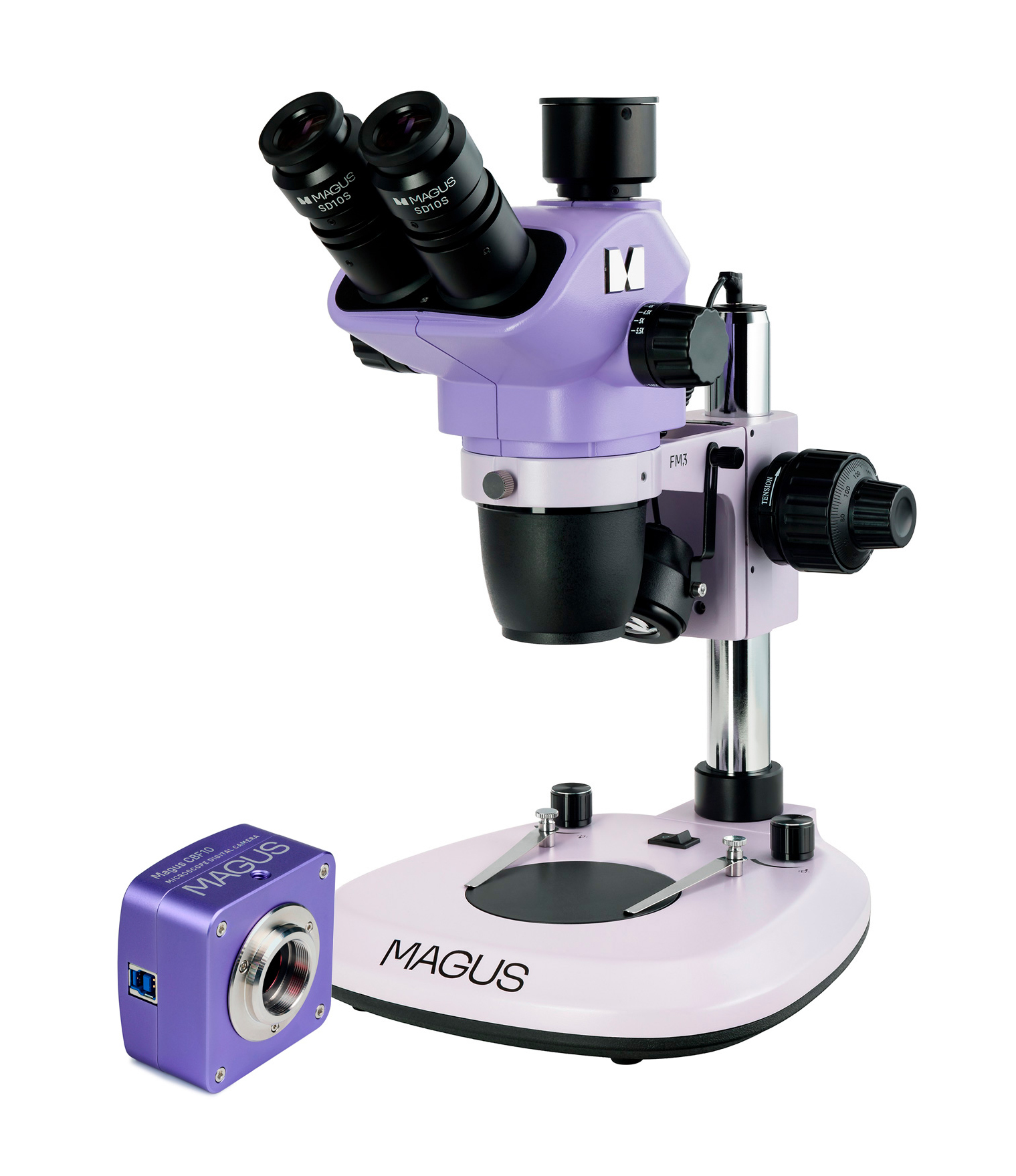

MAGUS Stereo D8T BASE Digitales Stereomikroskop

Das Stereomikroskop mit optischer Ausführung nach Greenough liefert genaue Details der Oberflächentopografie ohne Verlust der räumlichen Orientierung und gewährleistet so eine große Schärfentiefe bei der Untersuchung von dreidimensionalen Objekten.
Das Mikroskop ändert die Vergrößerung stufenlos um den Faktor 8,4 zwischen 6,5-fach und 55-fach, wobei ein Arbeitsabstand von 105 mm beibehalten wird. Es hat integrierte Durchlicht- und Auflichtbeleuchtungen für die Untersuchung von durchscheinenden und undurchsichtigen Objekten. Das Mikroskop ermöglicht die Installation von Zubehör für polarisiertes Licht und Dunkelfeld.
Die Kamera im Digitalmikroskop erlaubt es, den Beobachtungsprozess sowie die Zwischen- und Endergebnisse aufzuzeichnen. Der 18-MP-Sensor liefert die erforderliche Auflösung des Stereomikroskops. Der 1/2,3-Zoll-Sensor mit 0,5-fachem Adapter zeigt bei der niedrigsten Vergrößerung des Mikroskops ein Sehfeld von 18,9х14,2 mm auf dem Computerbildschirm an.
Das Mikroskop wird für Restaurierungs-, Montage- und Qualitätskontrollarbeiten sowie in der Zoologie und Botanik eingesetzt.

Digitalkamera

Die erschwingliche MAGUS CBF10 Kamera ist für den Betrieb über den gesamten Vergrößerungsbereich des Mikroskopobjektivs von 0,65- bis 5,5-fach geeignet.
Die Sensorgröße beträgt 1/2,3 Zoll. Daher ist das Digitalmikroskop mit einem 0,5-fach-Adapter ausgestattet, um das Sehfeld auf dem Bildschirm zu vergrößern.
Der 18-MP-Sensor erzeugt ein realistisches Bild in 4912x3684 px. Bei dieser Auflösung beträgt die Bildrate 13,1 Bilder pro Sekunde, was für die Fokus-Feineinstellung des Mikroskops ausreicht.
Bei Auflösungen von 2456x1842 px und 1228x922 px erhöht sich die Frequenz auf 34,3 und 54,4 Bilder pro Sekunde. Die Übergänge zwischen den Bildern werden weicher und die Kamera erfasst die kleinen Bewegungen des Objekts.
USB 3.0 liefert eine zehnmal schnellere Datenübertragungsrate als USB 2.0.

Mikroskopkopf

Der Trinokularkopf ist um 360° drehbar und kann in jeder gewünschten Position arretiert werden. Die Digitalkamera wird mit einem C-Mount-Adapter im Trinokulartubus montiert.
Der Strahlengang ändert sich nicht. Das Teilungsverhältnis ist festgelegt: 80 % für ein Okular und 20 % für den Trinokulartubus. Der Anwender betrachtet ein Bild gleichzeitig in den Okularen und auf dem Bildschirm.
Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille.

Zoomobjektiv

Das Objektiv ermöglicht eine stufenlose Änderung der Vergrößerung bis zu 8,4-fach ohne Fokusverlust und hält einen großen Arbeitsabstand von 105 mm aufrecht. Das Mikroskop liefert ein aufrechtes (nicht verkehrtes) dreidimensionales Bild. Hilfsobjektivlinsen verändern den Vergrößerungsbereich, das Sehfeld und den Arbeitsabstand des Mikroskops.

Fokussiermechanismus

Koaxiale Grob- und Feintriebe befinden sich an beiden Seiten. Der Feintrieb erleichtert die Einstellung des Mikroskops bei über 40-fachen Vergrößerungen. Die Grobtriebspannung ist einstellbar.

Objektivtischplatte

Je nach Präparat wird eine Mattglas- oder Schwarz-Weiß-Platte gewählt. Die Mattglasplatte gewährleistet eine gleichmäßige Beleuchtung und optimale Lichtstreuung bei der Untersuchung transparenter und durchscheinender Objekte. Die Schwarz-Weiß-Platte wird für die Beobachtung undurchsichtiger Objekte vor einem kontrastierenden Hintergrund verwendet: die schwarze Seite für helle Objekte und die weiße Seite für dunkle Objekte.

Lichtquellen

Das Mikroskop verfügt über eine 3-W-LED-Durchlichtbeleuchtung und eine 3-W-LED-Auflicht-Schräglichtbeleuchtung. Die Lebensdauer der LED beträgt 50.000 Stunden.

Zubehör

Es gibt eine große Auswahl an Zubehör für das Mikroskop.
Okulare und Hilfsobjektive erweitern den Vergrößerungsbereich des Mikroskops.
Digitalkameras übertragen Bilder vom Mikroskop auf einen Bildschirm.
C-Mount-Adapter für den Anschluss einer Kamera an ein Mikroskop. Die Adaptervergrößerung wird entsprechend der Größe des Kamerasensors ausgewählt.
Kalibrierungsobjektträger dienen zur Messung von Proben. Der Skalenwert auf dem Kalibrierungsobjektträger von Stereomikroskopen beträgt 0,1 mm.
Ein Polarisator/Analysator-Set wird zur Untersuchung anisotroper Proben verwendet. Ein Dunkelfeldkondensor mit einer Schmuckpinzette ermöglicht die Untersuchung von Edelsteinen und Halbedelsteinen.
Ein Ringlicht gewährleistet im Arbeitsbereich bei Auflicht eine schattenfreie Beleuchtung. Eine Ringbeleuchtung mit Polarisator beseitigt bei Aufnahmen von polierten Metalloberflächen die Blendeffekte.
Ein mechanischer Objekttisch sorgt für die sanfte, ruckfreie Bewegung von Proben entlang zweier Achsen und bietet dem Anwender zusätzlichen Komfort bei über 20-fachen Vergrößerungen.
Eine Ringbeleuchtung mit Sektorsteuerung und eine Schwanenhalsleuchte dienen zur Feinabstimmung der Beleuchtung des Arbeitsbereichs. Das Licht wird auf den gewünschten Winkel ausgerichtet und erzeugt so die für die Untersuchung notwendigen Licht- und Schatteneffekte, während ein bestimmter Bereich des Präparats beleuchtet bleibt.
Universalstative vergrößern den Arbeitsbereich und bieten dadurch mehr Freiheit bei der Wahl der Position des Mikroskopkopfs über dem Arbeitsplatz.

Mikroskopmerkmale:

• Das Zoomobjektiv ermöglicht eine stufenlose Vergrößerungsänderung ohne Fokusverlust: Vergrößerungsverhältnis 8,4:1
• Um 360° Grad drehbarer Trinokularkopf mit zusätzlichem Vertikaltubus zur Installation einer Digitalkamera
• Die Vorteile der optischen Ausführung nach Greenough: große Schärfentiefe, hochauflösende 3D-Visualisierung, kompaktes Design und ein angemessener Preis
• Auflicht-LED (3 W) und Durchlicht-LED (3 W) von langer Lebensdauer
• Große Auswahl an kompatiblem optionalem Zubehör

Kameramerkmale:

• Die Low-Budget-Kamera verfügt über einen 18-Megapixel-Aptina-CMOS-Sensor für Untersuchungen im Hellfeld
• 13,1 Bilder pro Sekunde bei 4912x3684 Pixel reichen für die Fokuseinstellung aus
• 34,3 und 54,4 Bilder pro Sekunde bei Auflösungen von 2456x1842 Pixel und 1228x922 Pixel für Demonstrationen im Klassenzimmer
• USB-3.0-Schnittstelle für schnelle Datenübertragung ohne Ruckeln oder Verzögerung
• Die Software bietet Funktionen für Fotografie, Videoaufzeichnung, Bearbeitung, Anzeige auf einem externen Bildschirm sowie lineare und Winkelmessung

Lieferumfang:

• MAGUS CBF10 Digitalkamera, (Digitalkamera, USB-Kabel, Speichergerät mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit integrierter Durchlichtquelle, integriertem Netzteil und Stativ mit Fokussiermechanismus
• Mikroskopkopf – Objektivteil und Okulartuben
• Okular 10-fach/22 mm mit Augenabstand und Dioptrieneinstellung (2 Stk.)
• 0,5-facher C-Mount-Adapter
• Schwarz-weiße Platte
• Mattierte Glasplatte
• Auflicht-Schrägstrahler
• Mikroskop-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• 0,5-fache Hilfsobjektivlinse
• 1,5-fache Hilfsobjektivlinse
• 2-fache Hilfsobjektivlinse
• 1-facher C-Mount-Adapter
• Polarisator/Analysator-Set
• Dunkelfeld-Kondensor
• Ringbeleuchtung
• Ringlicht mit einem Polarisator
• Ringlicht mit Sektorsteuerung
• Doppeltes Schwanenhalslicht
• Mechanischer Objekttisch
• Universalstativ mit einem Fokussiermechanismus
• Edelsteinklemme
• Digitalkamera
• Kalibrierungsobjektträger
