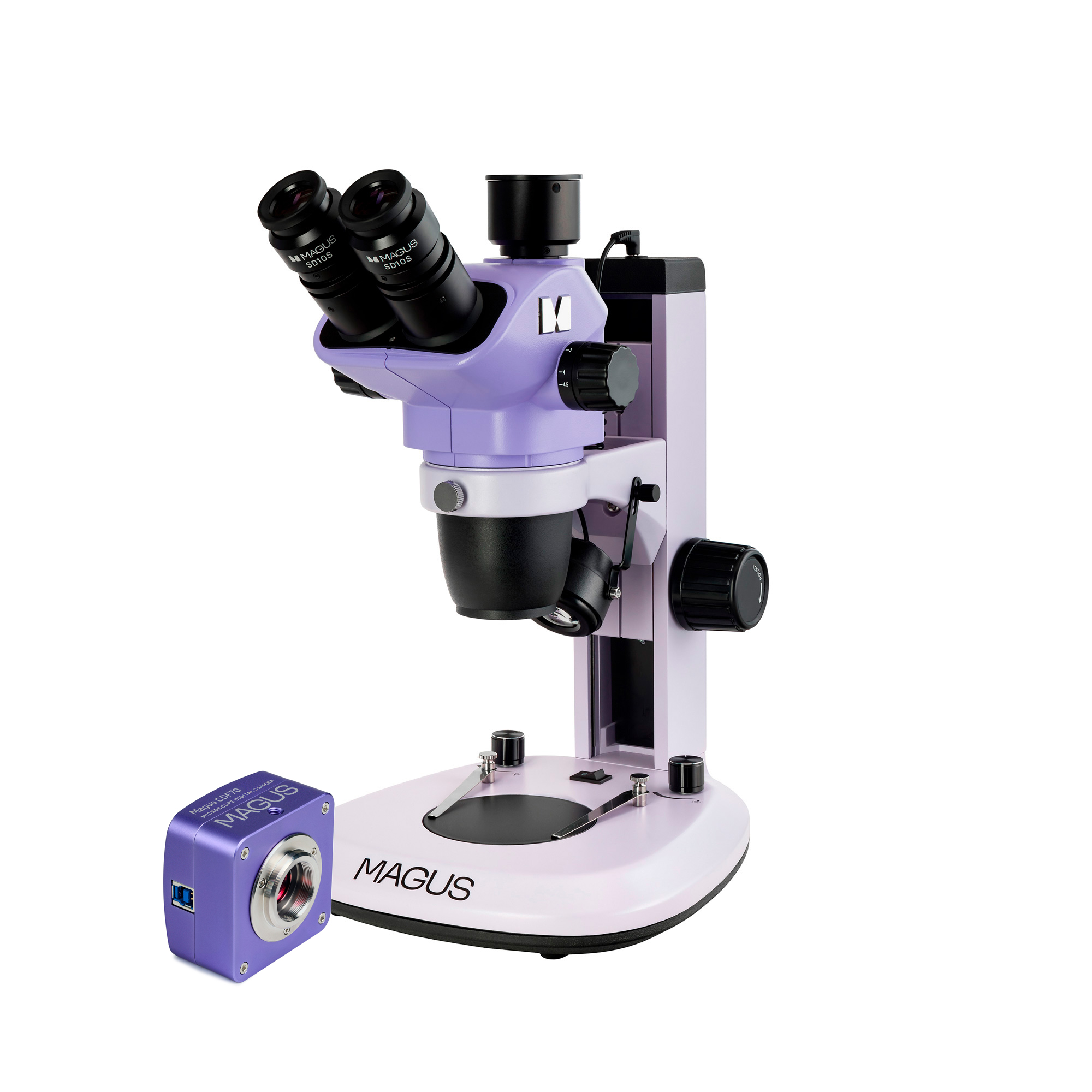

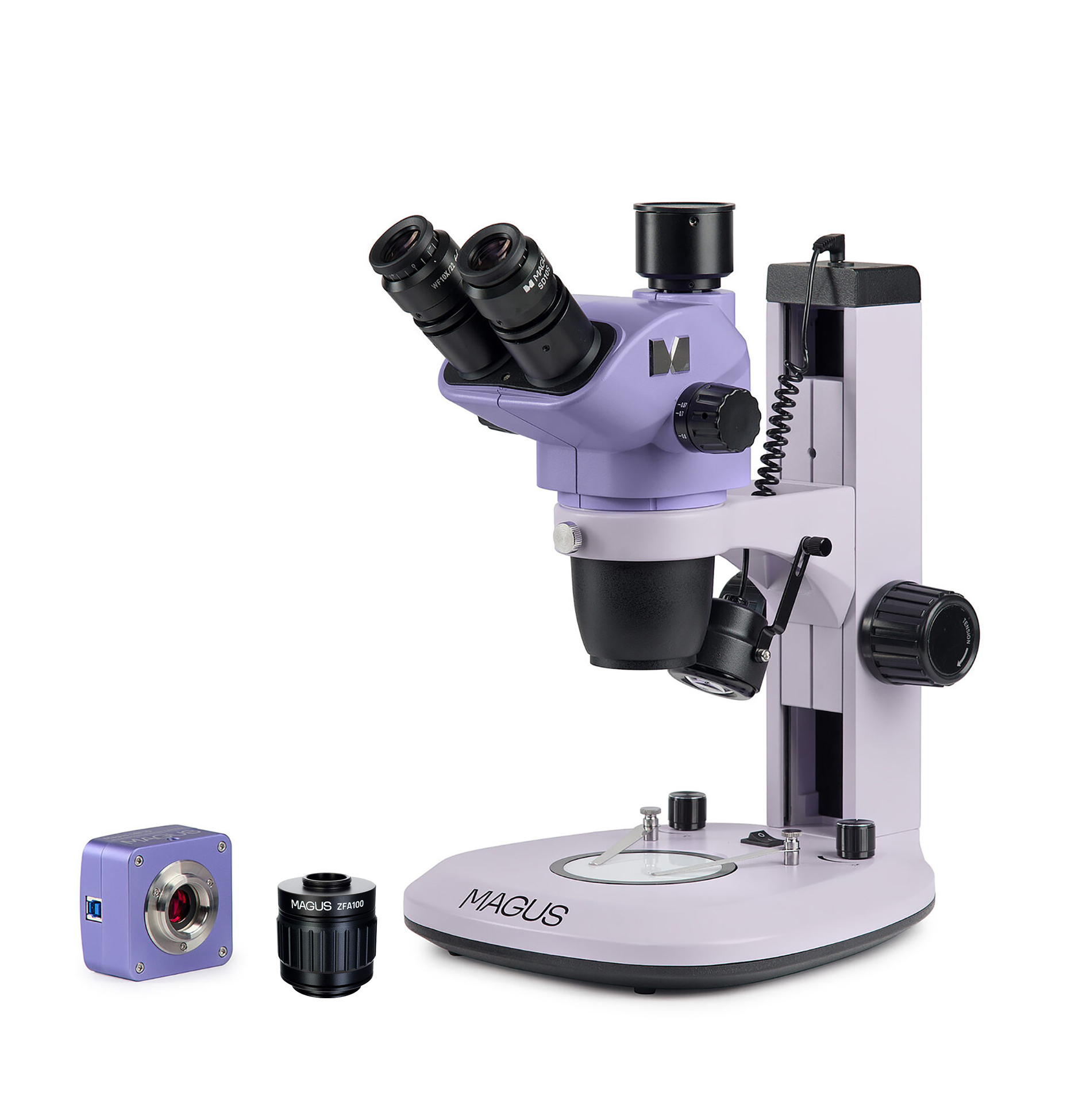

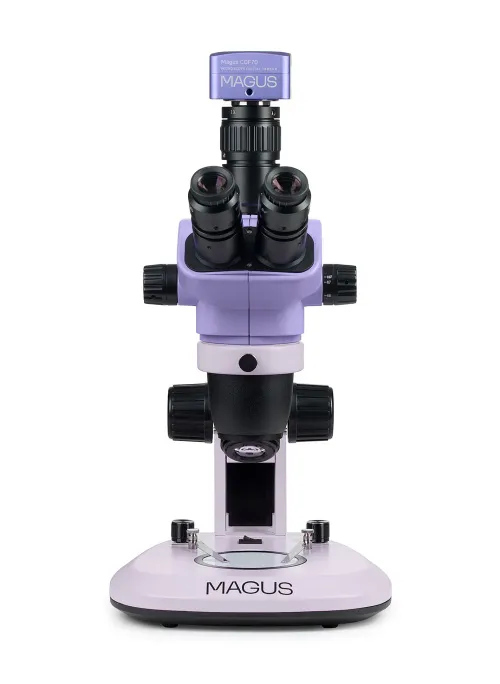

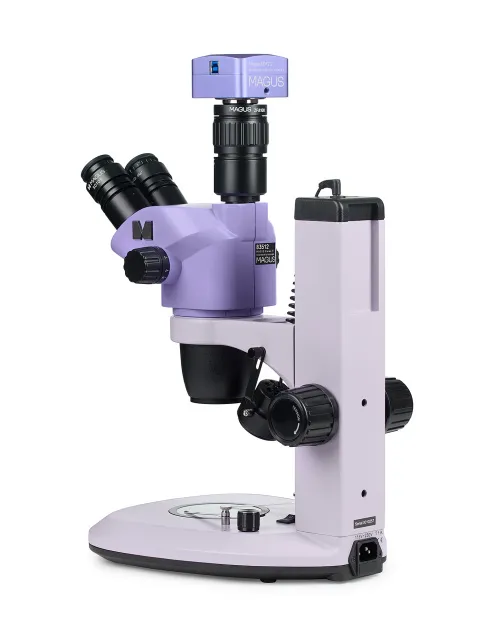

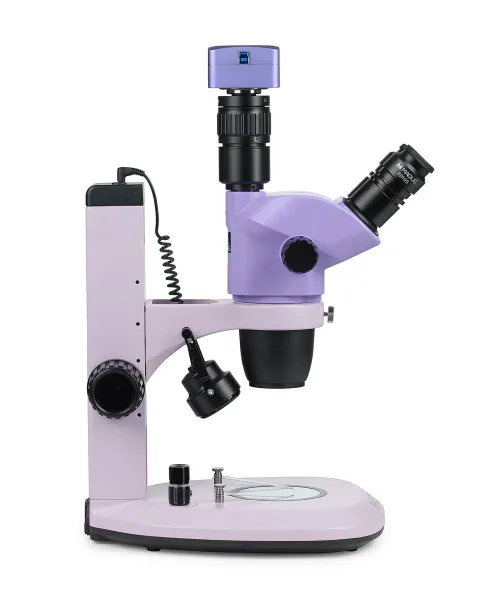

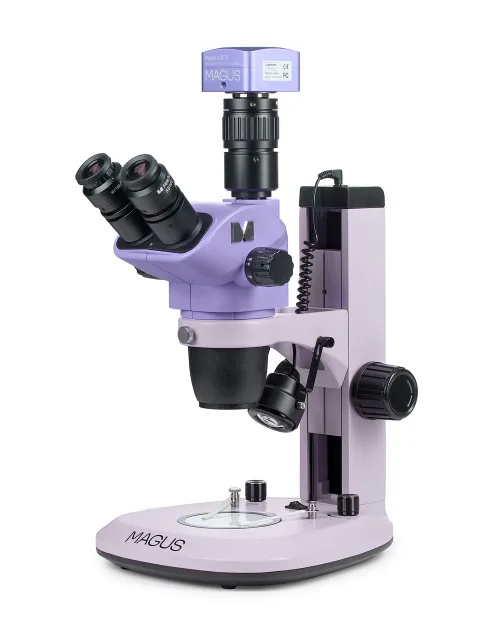

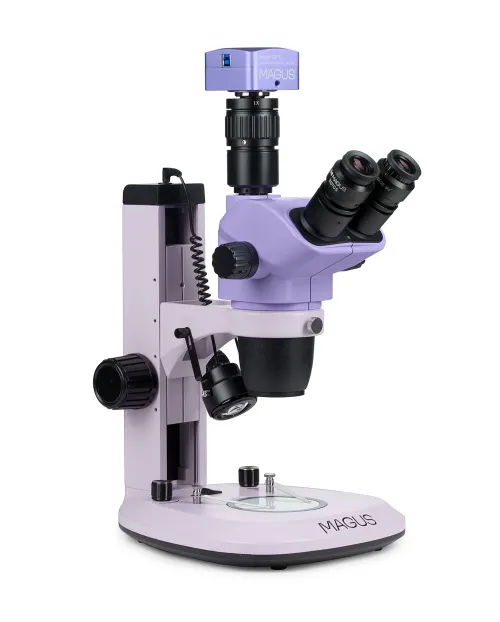

MAGUS Stereo D7T PLUS Digitales Stereomikroskop

Das Stereomikroskop mit optischer Ausführung nach Greenough liefert genaue Details der Oberflächentopografie ohne Verlust der räumlichen Orientierung und gewährleistet eine große Schärfentiefe bei der Untersuchung von dreidimensionalen Objekten.
Das Mikroskop ändert die Vergrößerung stufenlos um den Faktor 6,7 zwischen 6,7-fach und 45-fach, wobei ein Arbeitsabstand von 105 mm beibehalten wird. Es hat integrierte Durchlicht- und Auflichtbeleuchtungen für die Untersuchung von durchscheinenden und undurchsichtigen Objekten. Das Mikroskop ermöglicht die Installation von Zubehör für polarisiertes Licht und Dunkelfeld. Die Kamera im Digitalmikroskop erlaubt es, den Beobachtungsprozess sowie die Zwischen- und Endergebnisse aufzuzeichnen. Der 20-MP-Sensor liefert die erforderliche Auflösung des Stereomikroskops. Der 1-Zoll-Sensor mit 1-fachem Adapter zeigt bei der niedrigsten Vergrößerung des Mikroskops ein Sehfeld von 19,5x13,1 mm auf dem Computerbildschirm an.
Das Mikroskop wird für Restaurierungs-, Montage- und Qualitätskontrollarbeiten sowie in der Zoologie und Botanik eingesetzt.

Digitalkamera

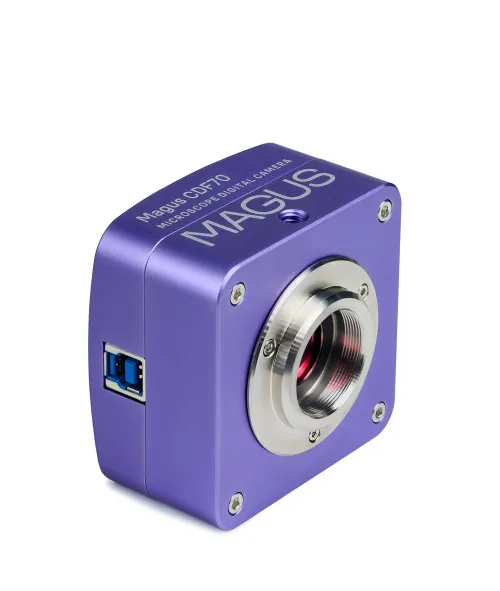

Die MAGUS CDF70-Digitalkamera zeichnet sich durch geringes Rauschen und hohe Lichtempfindlichkeit aus. Die Kamera ist für den Betrieb über den gesamten Vergrößerungsbereich des Mikroskopobjektivs von 0,67- bis 4,5-fach geeignet.

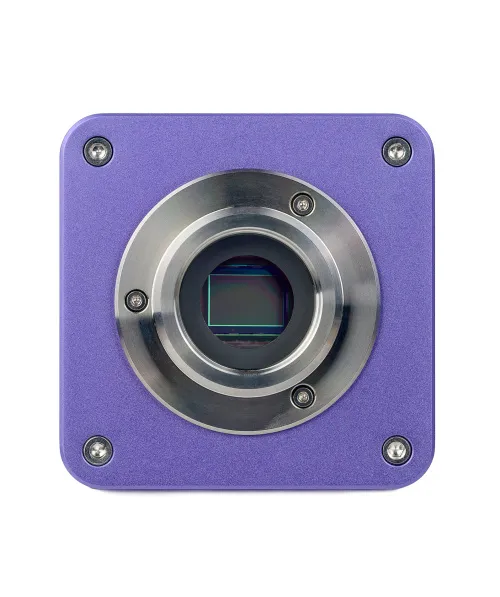

Die Sensorgröße beträgt 1 Zoll. Daher wird ein 1-facher C-Mount-Adapter zur Montage einer Kamera am Mikroskop verwendet. Bei einem solchen Sensor soll der 1-fache Adapter "ein möglichst großes Sehfeld ohne Verzeichnung anzeigen".
Der 20-MP-Sensor erzeugt ein realistisches Bild in 5440x3648 px. Bei dieser Auflösung beträgt die Bildrate 20 Bilder pro Sekunde, was für die Fokus-Feineinstellung des Mikroskops ausreicht.
Bei Auflösungen von 2736x1824 px und 1824x1216 px erhöht sich die Frequenz auf 48 und 58 Bilder pro Sekunde. Die Übergänge zwischen den Bildern werden weicher und die Kamera erfasst die kleinen Bewegungen des Objekts. Diese Modi eignen sich für Demonstrationen im Klassenzimmer, Videoaufzeichnungen und Beobachtung sich bewegender Objekte.
USB 3.0 liefert eine zehnmal schnellere Datenübertragungsrate als USB 2.0.

Mikroskopkopf

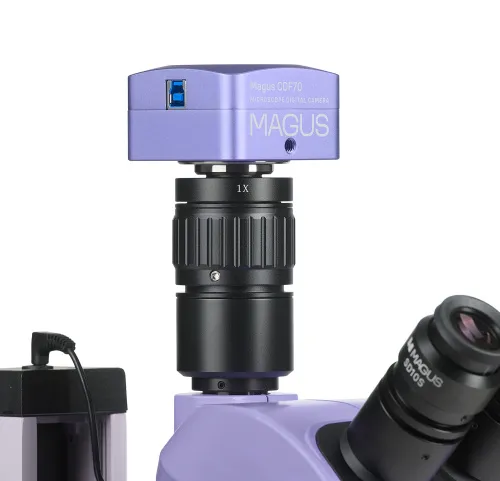

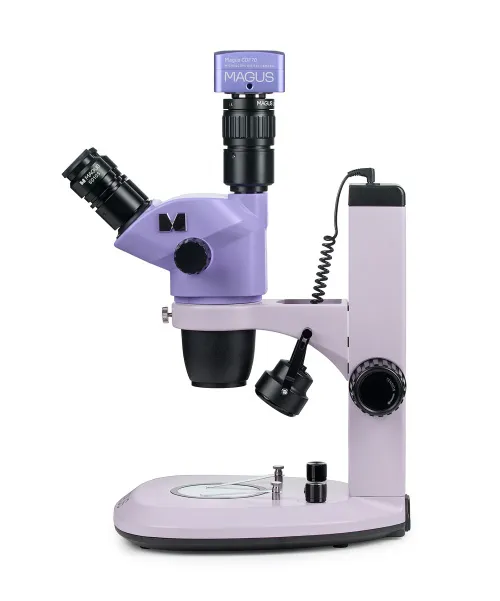

Der Trinokularkopf ist um 360° drehbar und kann in jeder gewünschten Position arretiert werden. Die Digitalkamera wird mit einem C-Mount-Adapter im Trinokulartubus montiert.
Der Strahlengang ändert sich nicht. Das Teilungsverhältnis ist festgelegt: 80 % für ein Okular und 20 % für den Trinokulartubus. Der Nutzer betrachtet das Bild gleichzeitig in den Okularen und auf dem Bildschirm.
Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille.

Zoomobjektiv

Das Objektiv ermöglicht eine stufenlose Änderung der Vergrößerung bis zu 6,7-fach ohne Fokusverlust bei einem großen Arbeitsabstand von 105 mm. Das Mikroskop liefert ein aufrechtes (nicht verkehrtes) dreidimensionales Bild. Hilfsobjektivlinsen verändern den Vergrößerungsbereich, das Sehfeld und den Arbeitsabstand des Mikroskops.

Fokussiermechanismus

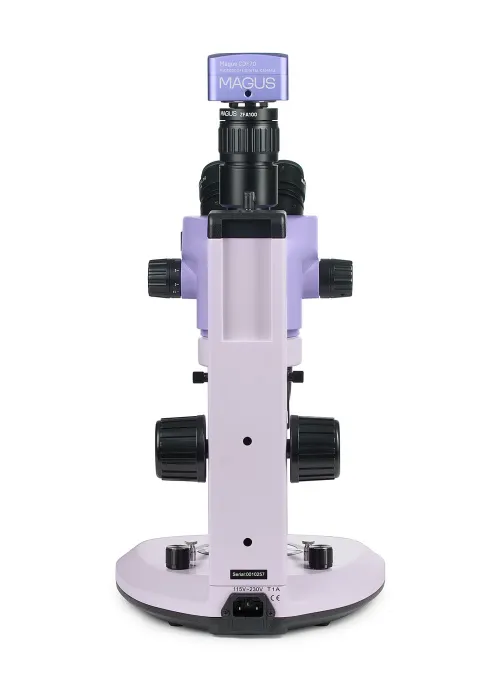

Grob- und Feintriebe befinden sich an beiden Seiten des Stativs. Die Grobtriebspannung ist einstellbar.

Objektivtischplatte

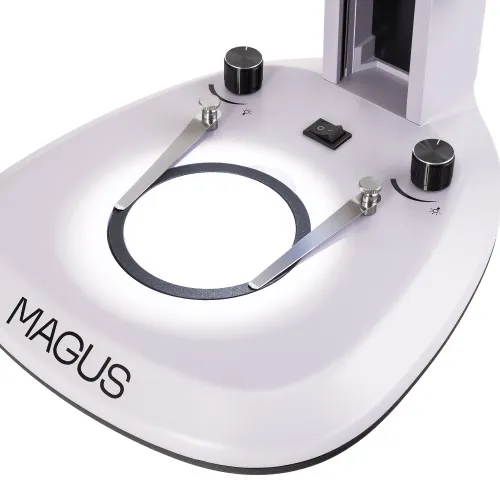

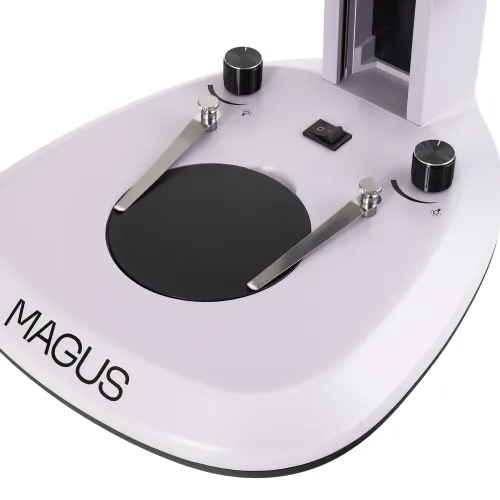

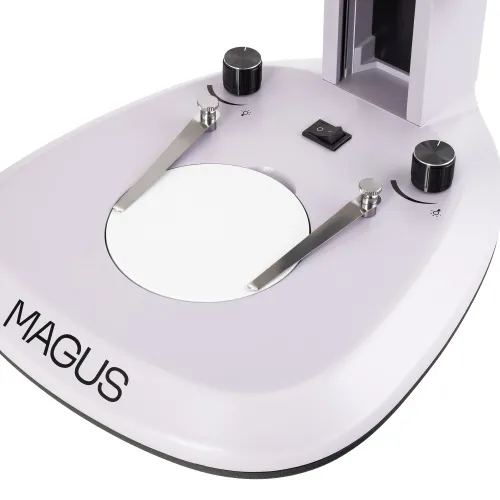

Je nach Präparat wird eine Mattglas- oder Schwarz-Weiß-Platte gewählt. Die Mattglasplatte gewährleistet eine gleichmäßige Beleuchtung und optimale Lichtstreuung bei der Untersuchung transparenter und durchscheinender Objekte. Die Schwarz-Weiß-Platte wird für die Beobachtung undurchsichtiger Objekte vor einem kontrastierenden Hintergrund verwendet: die schwarze Seite für helle Objekte und die weiße Seite für dunkle Objekte.

Lichtquellen

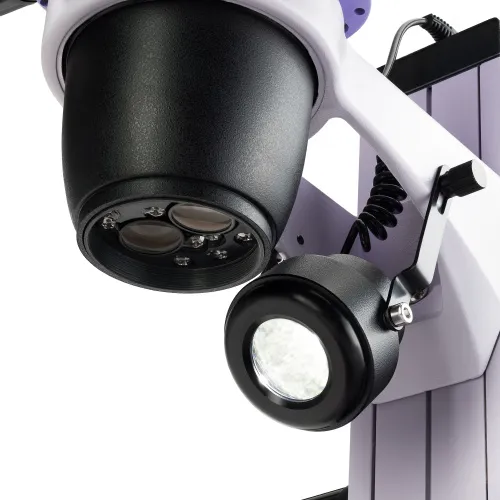

Das Mikroskop verfügt über eine 3-W-LED-Durchlichtbeleuchtung und eine 3-W-LED-Auflicht-Schräglichtbeleuchtung. Die Lebensdauer der LED beträgt 50.000 Stunden.

Zubehör

Es gibt eine große Auswahl an Zubehör für das Mikroskop.
Okulare und Hilfsobjektive erweitern den Vergrößerungsbereich des Mikroskops.
Digitalkameras übertragen Bilder vom Mikroskop auf einen Bildschirm.

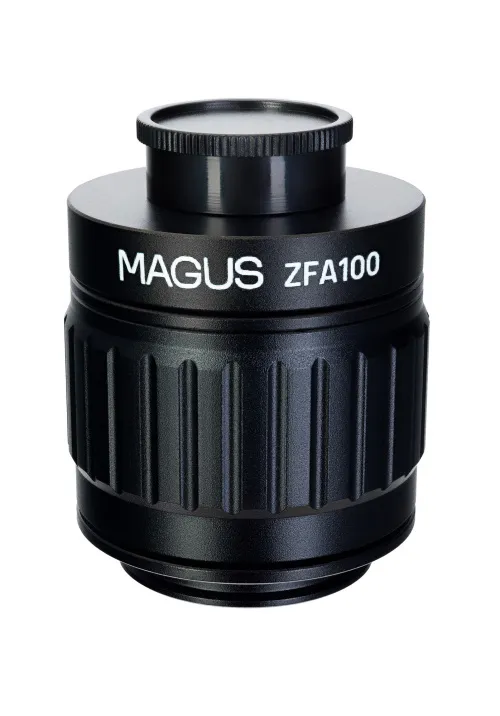

C-Mount-Adapter für den Anschluss einer Kamera an ein Mikroskop. Die Adaptervergrößerung wird entsprechend der Größe des Kamerasensors ausgewählt.
Kalibrierungsobjektträger dienen zur Messung von Proben. Der Skalenwert auf dem Kalibrierungsobjektträger von Stereomikroskopen beträgt 0,1 mm.
Ein Polarisator/Analysator-Set wird zur Untersuchung anisotroper Proben verwendet.
Ein Dunkelfeldkondensor mit einer Schmuckpinzette ermöglicht die Untersuchung von Edelsteinen und Halbedelsteinen.
Ein Ringlicht gewährleistet im Arbeitsbereich bei Auflicht eine schattenfreie Beleuchtung.
Eine Ringbeleuchtung mit Polarisator beseitigt bei Aufnahmen von polierten Metalloberflächen die Blendeffekte.
Ein mechanischer Objekttisch sorgt für die sanfte, ruckfreie Bewegung von Proben entlang zweier Achsen und bietet dem Anwender zusätzlichen Komfort bei über 20-fachen Vergrößerungen.
Eine Ringbeleuchtung mit Sektorsteuerung und eine Schwanenhalsleuchte dienen zur Feinabstimmung der Beleuchtung des Arbeitsbereichs. Das Licht wird auf den gewünschten Winkel ausgerichtet und erzeugt so die für die Untersuchung notwendigen Licht- und Schatteneffekte, während ein bestimmter Bereich des Präparats beleuchtet bleibt.
Universalstative vergrößern den Arbeitsbereich und bieten dadurch mehr Freiheit bei der Wahl der Position des Mikroskopkopfs über dem Arbeitsplatz.

Mikroskopmerkmale:

• Das Zoomobjektiv ermöglicht eine stufenlose Vergrößerungsänderung ohne Fokusverlust: Vergrößerungsverhältnis 6,7:1
• Um 360° Grad drehbarer Trinokularkopf mit zusätzlichem Vertikaltubus zur Installation einer Digitalkamera
• Die Vorteile der optischen Ausführung nach Greenough: große Schärfentiefe, hochauflösende 3D-Visualisierung, kompaktes Design und angemessener Preis.
• Auflicht-LED (3 W) und Durchlicht-LED (3 W) von langer Lebensdauer
• Große Auswahl an kompatiblem optionalem Zubehör

Kameramerkmale:

• Die Kamera verfügt über einen 1-Zoll-Sensor und eine Auflösung von 5440x3648, um hochdetaillierte Bilder ohne Hintergrundrauschen im gesamten Vergrößerungsbereich des Mikroskopobjektivs zu liefern
• 20 Bilder pro Sekunde bei 5440x3648 Pixel reichen für die Fokuseinstellung aus
• 48 und 58 Bilder pro Sekunde bei Auflösungen von 2736x1824 px und 1824x1216 px – für Demonstrationen im Klassenzimmer, Beobachtungen von bewegten Objekten und Videoaufnahmen
• Der hintergrundbeleuchtete Exmor-Farb-CMOS-Sensor von Sony bietet eine rauscharme Leistung und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen: klarere, hellere und farbintensivere Bilder
• USB-3.0-Schnittstelle für schnelle Datenübertragung ohne Ruckeln oder Verzögerung
• Die Software bietet Funktionen für Fotografie, Videoaufzeichnung, Bearbeitung, Anzeige auf einem externen Bildschirm sowie lineare und Winkelmessung

Lieferumfang:

• MAGUS CDF70 Digitalkamera, (Digitalkamera, USB-Kabel, Speichergerät mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit integrierter Durchlichtquelle, integriertem Netzteil und Stativ mit Fokussiermechanismus
• Mikroskopkopf – Objektivteil und Okulartuben
• Okular 10-fach/22 mm mit Augenabstand und Dioptrieneinstellung (2 Stk.)
• 1-facher C-Mount-Adapter
• Schwarz-weiße Platte
• Mattierte Glasplatte
• Auflicht-Schrägstrahler
• Mikroskop-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• 0,5-fache Hilfsobjektivlinse
• 1,5-fache Hilfsobjektivlinse
• 2-fache Hilfsobjektivlinse
• 0,5-facher C-Mount-Adapter
• Polarisator/Analysator-Set
• Dunkelfeld-Kondensor
• Ringbeleuchtung
• Ringlicht mit einem Polarisator
• Ringlicht mit Sektorsteuerung
• Doppeltes Schwanenhalslicht
• Mechanischer Objekttisch
• Universalstativ mit einem Fokussiermechanismus
• Edelsteinklemme
• Digitalkamera
• Kalibrierungsobjektträger
