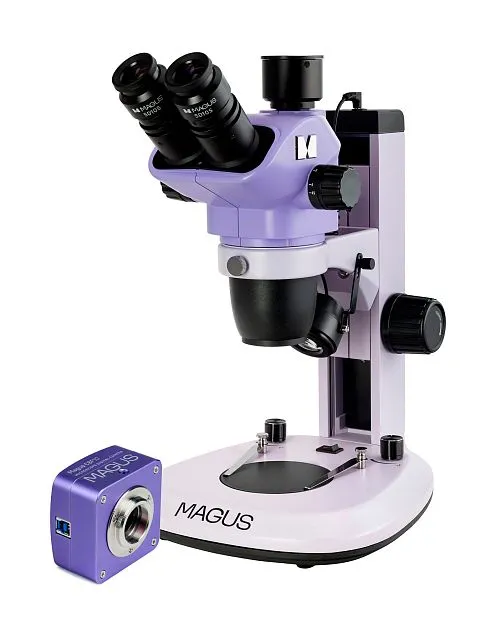

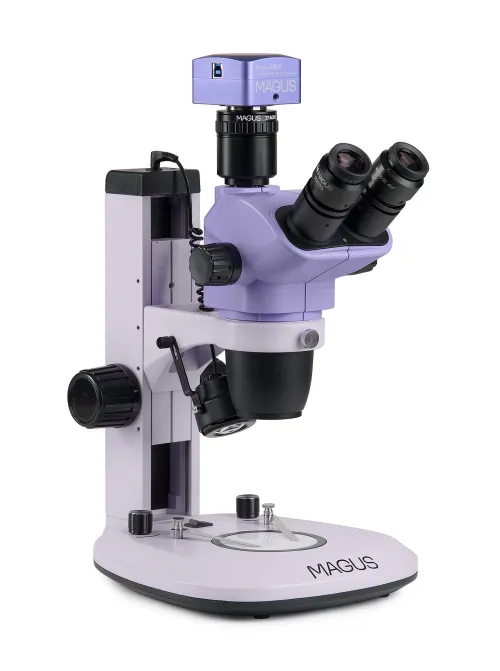

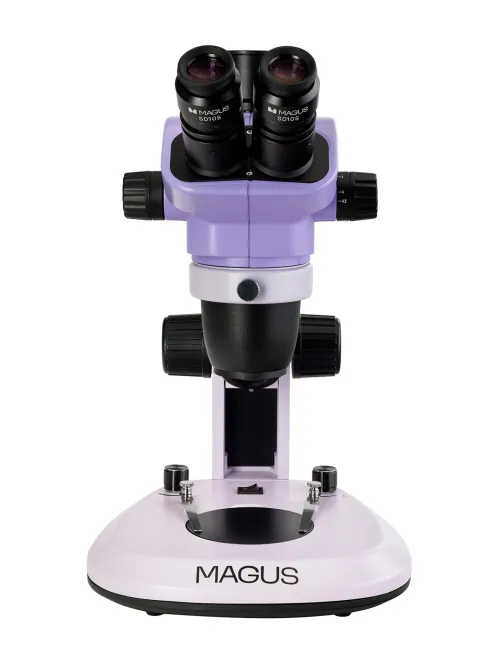

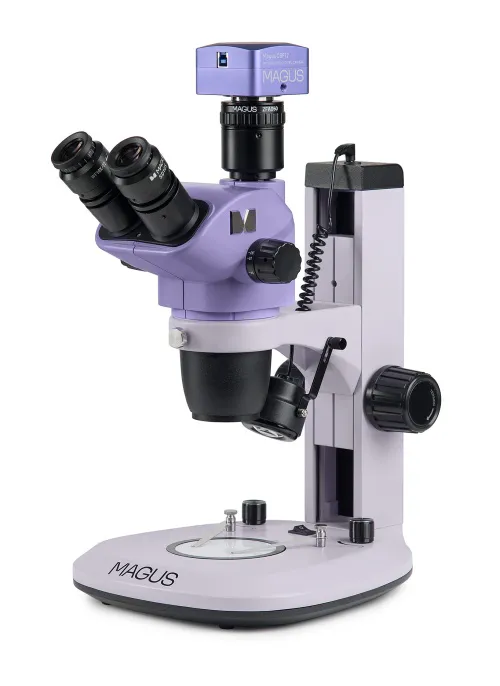

MAGUS Stereo D7T BASE Digitales Stereomikroskop

Das Stereomikroskop mit optischer Ausführung nach Greenough liefert genaue Details der Oberflächentopografie ohne Verlust der räumlichen Orientierung und gewährleistet so eine große Schärfentiefe bei der Untersuchung von dreidimensionalen Objekten.
Das Mikroskop ändert die Vergrößerung stufenlos um den Faktor 6,7 zwischen 6,7-fach und 45-fach, wobei ein Arbeitsabstand von 105 mm beibehalten wird. Es hat integrierte Durchlicht- und Auflichtbeleuchtungen für die Untersuchung von durchscheinenden und undurchsichtigen Objekten. Das Mikroskop ermöglicht die Installation von Zubehör für polarisiertes Licht und Dunkelfeld.
Die Kamera im Digitalmikroskop erlaubt es, den Beobachtungsprozess sowie die Zwischen- und Endergebnisse aufzuzeichnen. Der 18-MP-Sensor liefert die erforderliche Auflösung des Stereomikroskops. Der 1/2,3-Zoll-Sensor mit 0,5-fachem Adapter zeigt bei der niedrigsten Vergrößerung des Mikroskops ein Sehfeld von 18,3x13,7 mm auf dem Computerbildschirm an.
Das Mikroskop wird für Restaurierungs-, Montage- und Qualitätskontrollarbeiten sowie in der Zoologie und Botanik eingesetzt.

Digitalkamera

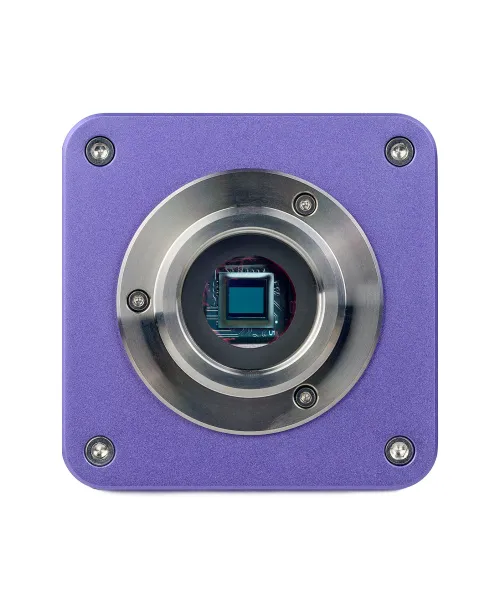

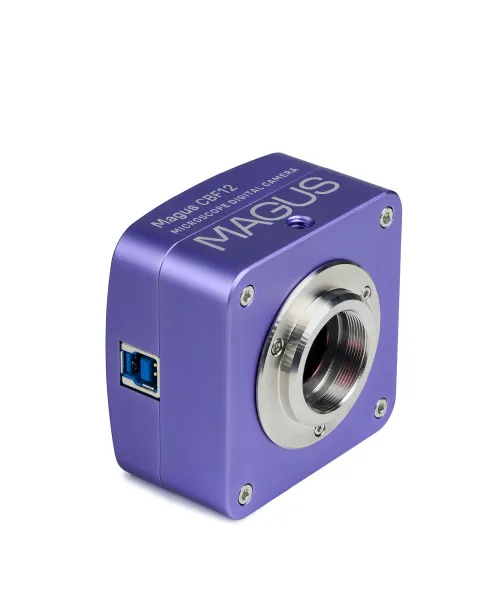

Die MAGUS CBF12 Digitalkamera ist für den Einsatz mit einem Mikroskop konzipiert: Fotografieren, Videoaufzeichnung und Anzeige der Bilder auf einem externen Bildschirm. Ihre Eigenschaften eignen sich am besten für Hellfeldarbeiten mit 4- und 10-fachen Flachfeld-Mikroskopobjektiven und Stereomikroskopen. Die MAGUS CBF12 Digitalkamera ist mit einem Aptina CMOS-Sensor mit einer Lichtempfindlichkeit von 8.4 ke−/lux.sec ausgestattet. Mit einem Adapter mit 0,5-fachen Vergrößerung erzielen Sie das maximale Sichtfeld ohne Verzeichnung. Der 20-MP-Sensor ermöglicht realistische und detailreiche Bilder mit einer Auflösung von 5120x3840 Pixeln. In diesem Modus werden Videos mit 20 Bildern pro Sekunde aufgenommen. Durch Verringern der Auflösung können Sie die Bildwiederholrate erhöhen und damit die Laufruhe des Videos verbessern. Mögliche Option: 2560x1920 Pixel (45 Bilder pro Sekunde). In jedem der ausgewählten Modi lässt sich der Fokus des Mikroskops komfortabel einstellen. Der Modus mit höherer Bildrate eignet sich für die Untersuchung bewegter Objekte und schnell ablaufender Prozesse sowie für Präsentationen und Demonstrationen

Mikroskopkopf

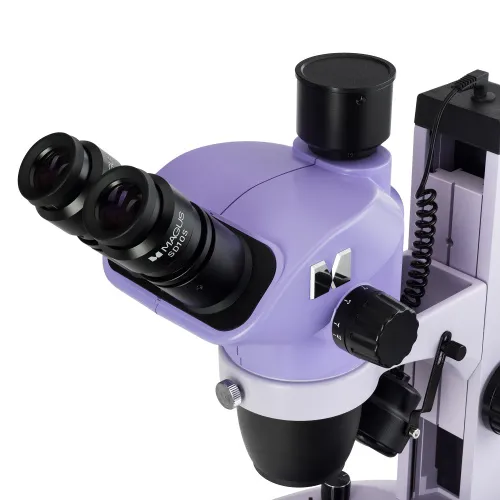

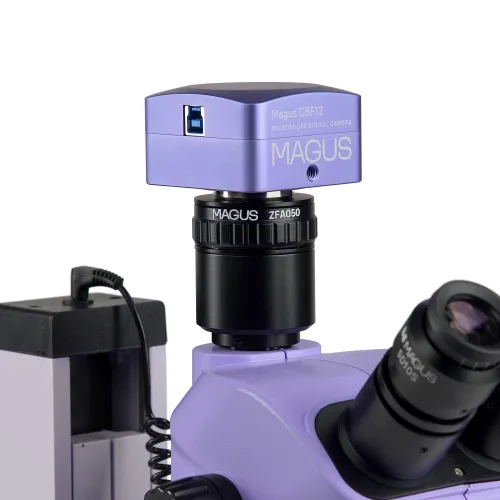

Der Trinokularkopf ist um 360° drehbar und kann in jeder gewünschten Position arretiert werden. Die Digitalkamera wird mit einem C-Mount-Adapter im Trinokulartubus montiert.
Der Strahlengang ändert sich nicht. Das Teilungsverhältnis ist festgelegt: 80 % für ein Okular und 20 % für den Trinokulartubus. Der Nutzer betrachtet das Bild gleichzeitig in den Okularen und auf dem Bildschirm.
Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille.

Zoomobjektiv

Das Objektiv ermöglicht eine stufenlose Änderung der Vergrößerung bis zu 6,7-fach ohne Fokusverlust und hält einen großen Arbeitsabstand von 105 mm aufrecht. Das Mikroskop liefert ein aufrechtes (nicht verkehrtes) dreidimensionales Bild. Hilfsobjektivlinsen verändern den Vergrößerungsbereich, das Sehfeld und den Arbeitsabstand des Mikroskops.

Fokussiermechanismus

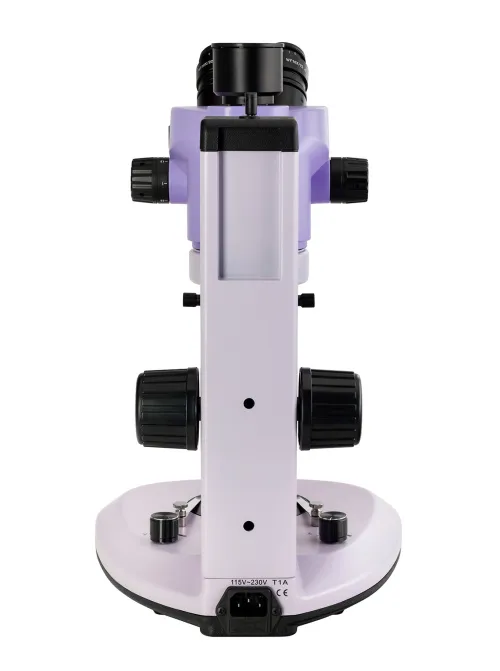

Grob- und Feintriebe befinden sich an beiden Seiten des Stativs. Die Grobtriebspannung ist einstellbar.

Objektivtischplatte

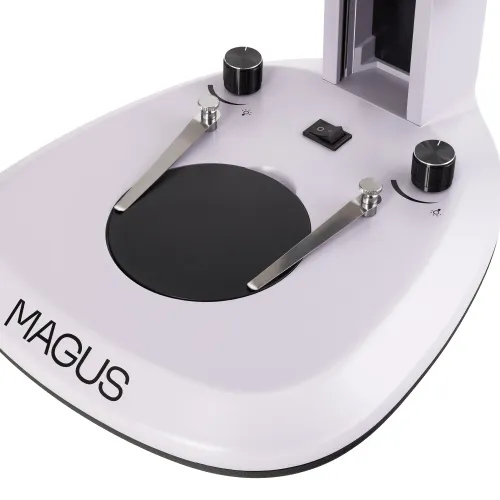

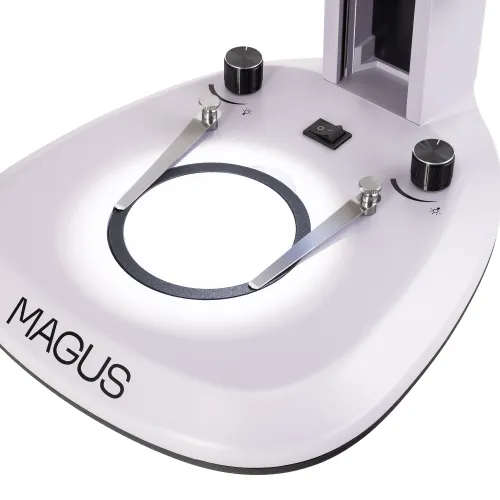

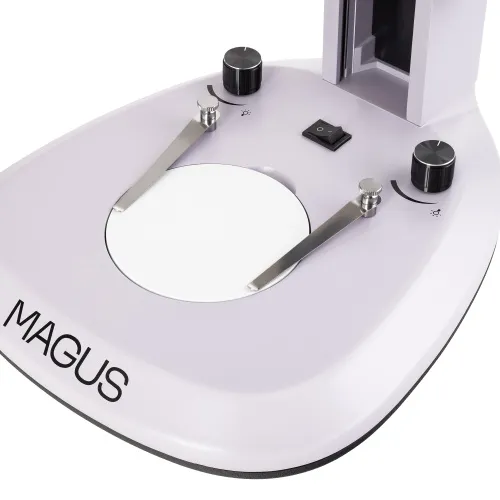

Je nach Präparat wird eine Mattglas- oder Schwarz-Weiß-Platte gewählt. Die Mattglasplatte gewährleistet eine gleichmäßige Beleuchtung und optimale Lichtstreuung bei der Untersuchung transparenter und durchscheinender Objekte. Die Schwarz-Weiß-Platte wird für die Beobachtung undurchsichtiger Objekte vor einem kontrastierenden Hintergrund verwendet: die schwarze Seite für helle Objekte und die weiße Seite für dunkle Objekte.

Lichtquellen

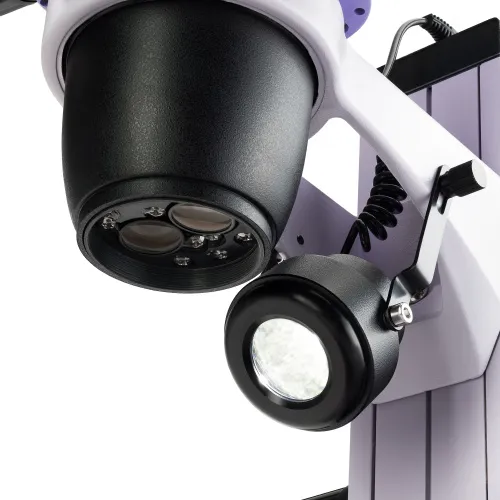

Das Mikroskop verfügt über eine 3-W-LED-Durchlichtbeleuchtung und eine 3-W-LED-Auflicht-Schräglichtbeleuchtung. Die Lebensdauer der LED beträgt 50.000 Stunden.

Zubehör

Es gibt eine große Auswahl an Zubehör für das Mikroskop.
Okulare und Hilfsobjektive erweitern den Vergrößerungsbereich des Mikroskops.
Digitalkameras übertragen Bilder vom Mikroskop auf einen Bildschirm.
C-Mount-Adapter für den Anschluss einer Kamera an ein Mikroskop. Die Adaptervergrößerung wird entsprechend der Größe des Kamerasensors ausgewählt.
Kalibrierungsobjektträger dienen zur Messung von Proben. Der Skalenwert auf dem Kalibrierungsobjektträger von Stereomikroskopen beträgt 0,1 mm.
Ein Polarisator/Analysator-Set wird zur Untersuchung anisotroper Proben verwendet.
Ein Dunkelfeldkondensor mit einer Schmuckpinzette ermöglicht die Untersuchung von Edelsteinen und Halbedelsteinen.
Ein Ringlicht gewährleistet im Arbeitsbereich bei Auflicht eine schattenfreie Beleuchtung.
Eine Ringbeleuchtung mit Polarisator beseitigt bei Aufnahmen von polierten Metalloberflächen die Blendeffekte.
Ein mechanischer Objekttisch sorgt für die sanfte, ruckfreie Bewegung von Proben entlang zweier Achsen und bietet dem Anwender zusätzlichen Komfort bei über 20-fachen Vergrößerungen.
Eine Ringbeleuchtung mit Sektorsteuerung und eine Schwanenhalsleuchte dienen zur Feinabstimmung der Beleuchtung des Arbeitsbereichs. Das Licht wird auf den gewünschten Winkel ausgerichtet und erzeugt so die für die Untersuchung notwendigen Licht- und Schatteneffekte, während ein bestimmter Bereich des Präparats beleuchtet bleibt.
Universalstative vergrößern den Arbeitsbereich und bieten dadurch mehr Freiheit bei der Wahl der Position des Mikroskopkopfs über dem Arbeitsplatz.

Mikroskopmerkmale:

• Das Zoomobjektiv ermöglicht eine stufenlose Vergrößerungsänderung ohne Fokusverlust: Vergrößerungsverhältnis 6,7:1
• Um 360° Grad drehbarer Trinokularkopf mit zusätzlichem Vertikaltubus zur Installation einer Digitalkamera
• Die Vorteile der optischen Ausführung nach Greenough: große Schärfentiefe, hochauflösende 3D-Visualisierung, kompaktes Design und ein angemessener Preis
• Auflicht-LED (3 W) und Durchlicht-LED (3 W) von langer Lebensdauer
• Große Auswahl an kompatiblem optionalem Zubehör

Kameramerkmale:

• Aptina CMOS-Sensor mit hoher Lichtempfindlichkeit
• 20-MP-Sensorauflösung: hochdetaillierte Bilder bei Objektiven mit geringer Vergrößerung
• Für die Schärfeeinstellung ausreichende Bildrate: 20 Bilder pro Sekunde mit einer Auflösung von 5120x3840 Pixeln
• Demonstrationen im Klassenzimmer und die Beobachtung bewegter Objekte werden durch die Erhöhung der Bildrate bei gleichzeitiger Verringerung der Auflösung vereinfacht; die Bewegung der Probe ist ohne Ruckeln sichtbar
• USB 3.0 bietet zehnmal schnellere Datenübertragungsgeschwindigkeiten als USB 2.0
• Software zur Erstellung von Fotos und Videos sowie zur Anzeige und Bearbeitung in Echtzeit
• Linien- und Winkelmessungen

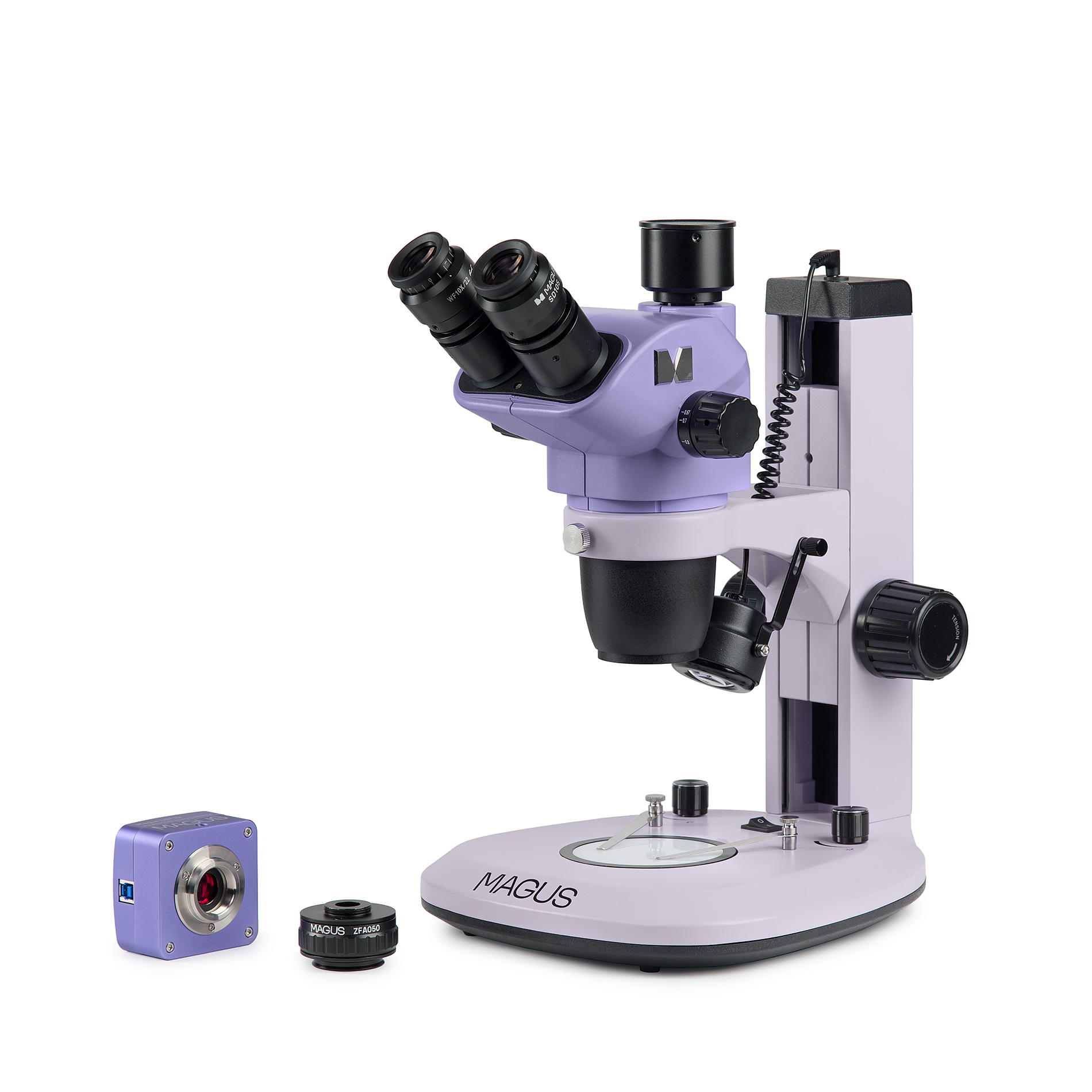

Lieferumfang:

• MAGUS CBF12 Digitalkamera, (Digitalkamera, USB-Kabel, USB-Stick mit Installationssoftware und Treibern, Bedienungsanleitung und Garantiekarte)
• Basis mit integrierter Durchlichtquelle, integriertem Netzteil und Stativ mit Fokussiermechanismus
• Mikroskopkopf – Objektivteil und Okulartuben
• Okular 10-fach/22 mm mit Augenabstand und Dioptrieneinstellung (2 Stk.)
• 0,5-facher C-Mount-Adapter
• Schwarz-weiße Platte
• Mattierte Glasplatte
• Auflicht-Schrägstrahler
• Mikroskop-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• 0,5-fache Hilfsobjektivlinse
• 1,5-fache Hilfsobjektivlinse
• 2-fache Hilfsobjektivlinse
• 1-facher C-Mount-Adapter
• Polarisator/Analysator-Set
• Dunkelfeld-Kondensor
• Ringbeleuchtung
• Ringlicht mit einem Polarisator
• Ringlicht mit Sektorsteuerung
• Doppeltes Schwanenhalslicht
• Mechanischer Objekttisch
• Universalstativ mit einem Fokussiermechanismus
• Edelsteinklemme
• Digitalkamera
• Kalibrierungsobjektträger
