MAGUS Stereo 8TR Stereomikroskop für die Reparatur von Elektronik

Die einsatzbereite Lösung für Lötarbeiten, Reparaturen und Qualitätskontrollen basiert auf dem Mikroskopkopf der Serie MAGUS Stereo 8H und dem universellen Mikroskopstativ MAGUS UT2.
Das Stereomikroskop mit optischer Ausführung nach Greenough liefert genaue Details der Oberflächentopografie ohne Verlust der räumlichen Orientierung und gewährleistet eine große Schärfentiefe. Das trinokulare Mikroskop ermöglicht eine ergonomische Arbeitsweise, da Benutzer die Proben in natürlicher Körperhaltung durch beide Okulare betrachten können. Es ist auch geeignet, wenn Sie sich in Zukunft eine Digitalkamera für Foto- und Videoaufnahmen anschaffen möchten.
Das Mikroskop ist mit zwei Auflicht-Beleuchtungen ausgestattet: eine Ringbeleuchtung mit Polarisationsfilter und einer Schwanenhalsleuchte.
Das Mikroskop optimiert die Ergonomie am Arbeitsplatz und verbessert so den Bedienkomfort und die Produktivität.

Mikroskopkopf

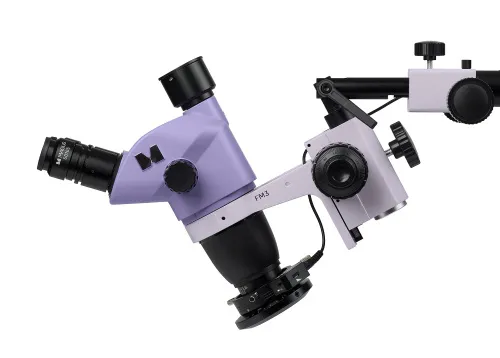

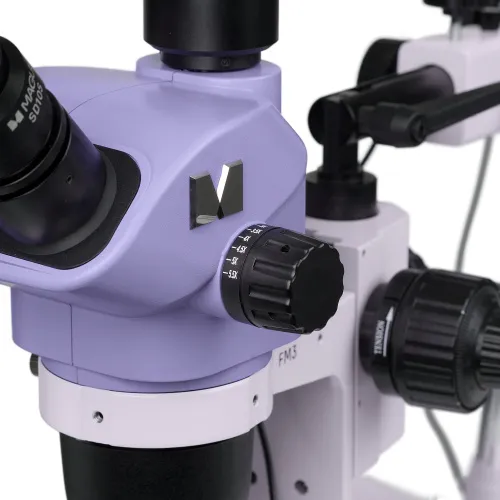

Das Zoomobjektiv ermöglicht eine stufenlose Änderung der Vergrößerung bis zu 8,4-fach ohne Fokusverlust. Das Mikroskop liefert ein aufrechtes (nicht verkehrtes) dreidimensionales Bild. Die 0,5-fache Hilfsobjektivlinse verändert den Vergrößerungsbereich, das Sehfeld und den Arbeitsabstand des Mikroskops.
Bei Verwendung der 0,5-fachen Hilfsobjektivlinse wird eine 3,25- bis 27,5-fache Vergrößerung und ein Arbeitsabstand von 177 mm zum Löten erreicht.
Wird die 0,5-fache Hilfsobjektivlinse nicht verwendet, wird eine 6,5- bis 55-fache Vergrößerung und ein Arbeitsabstand von 105 mm für die Qualitätskontrolle erzielt.
Die Handhabung von Instrumenten erfordert ein größeres Sehfeld als die visuelle Beobachtung bei der Qualitätskontrolle. Der Durchmesser des Sehfeldes mit der 0,5-fachen Hilfsobjektivlinse beträgt 67,7 mm bei einer 3,25-fachen Mikroskopvergrößerung und 8 mm bei einer 27,5-fachen Vergrößerung.
Die Grundausstattung umfasst 10-fache/22-mm-Okulare mit Dioptrieneinstellung und einem Augenabstand für die Arbeit mit einer Brille.
Eine Digitalkamera wird mit einem C-Mount-Adapter in den Trinokulartubus des Mikroskops montiert. Außerdem können Sie Kameras mit USB 3.0-, HDMI- und Wi-Fi-Schnittstellen mit Auflösungen von 2 MP bis 21 MP und Sensorgrößen von 1/2,8 Zoll bis 4/3 Zoll erwerben. Die 0,5- oder 1-fache Vergrößerung des C-Mount-Adapters wird je nach Sensorgröße ausgewählt.

Beleuchtungen

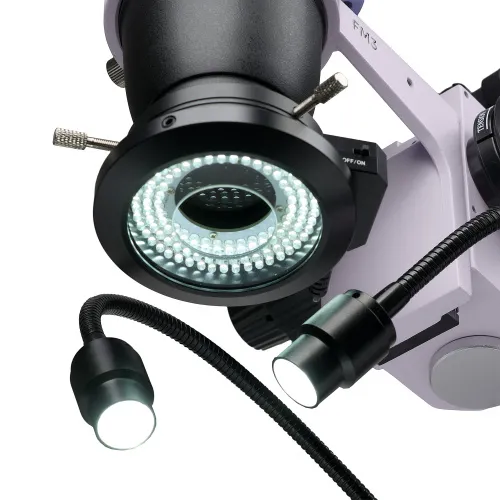

Unterschiedliche Aufgaben erfordern unterschiedliche Beleuchtungsarten. Das Set enthält zwei Beleuchtungen. Das Ringbeleuchtung mit Polarisator entfernt Blendeffekte von Metall. Die Schwanenhalsleuchte erzeugt Schatten, die es uns ermöglichen, die Oberflächentopographie zu erkennen.

Stativ

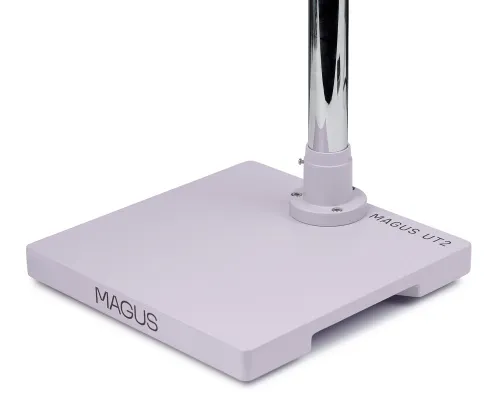

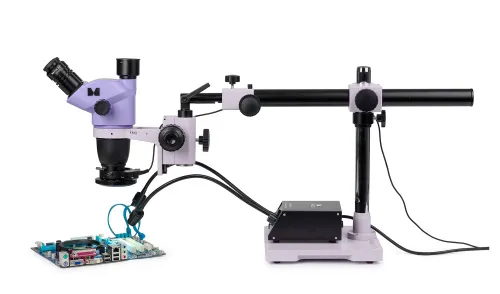

Das Universalstativ mit einer soliden Basis minimiert die durch Bewegungen verursachten Vibrationen, während der lange horizontale Arm den Arbeitsbereich erweitert.

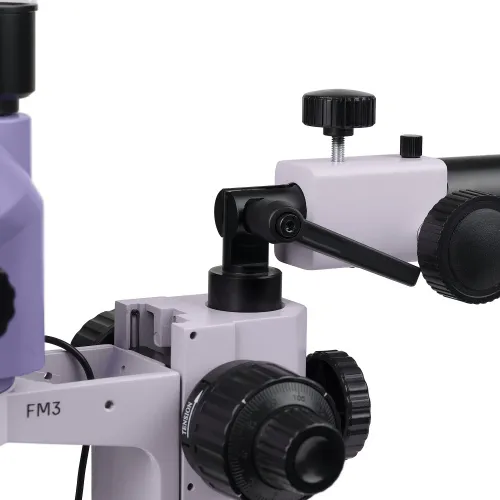

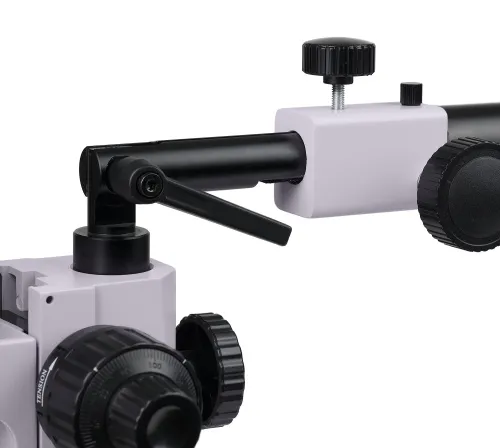

Es ist nicht immer zweckmäßig, das Objekt während der Arbeit im Strahlengang zu bewegen. Manchmal ist es praktischer, den Mikroskopkopf zu bewegen. Der Mikro-Einstellknopf ermöglicht eine sanfte horizontale Vor- und Zurückbewegung des Mikroskopkopfes.
Am Ende des Stativs befindet sich ein Mechanismus, mit dem der Winkel der optischen Achse verändert werden kann. Der Benutzer kann das auf dem Tisch befindliche Objekt aus einem bestimmten Winkel betrachten. Diese Funktion erleichtert die Durchführung von Manipulationen, die Überprüfung der Lötqualität und die Beobachtung gekrümmter Objekte.

Fokussiermechanismus

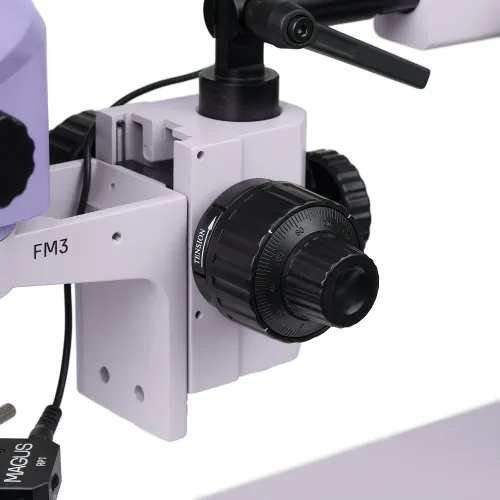

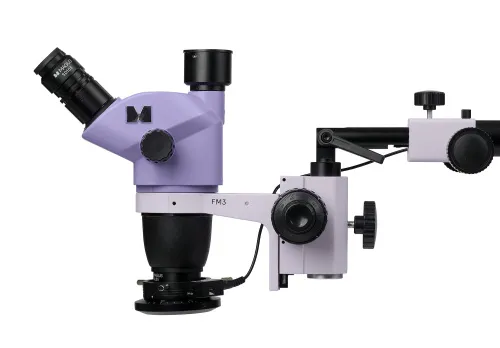

Der Fokussiermechanismus bietet einen Grob- und einen Feintrieb. Der Feintrieb erleichtert die Einstellung des Mikroskops bei über 40-fachen Vergrößerungen. Die Fokussierknöpfe sind koaxial, d. h. auf beiden Seiten angeordnet. Die Grobtriebspannung ist einstellbar.

Zubehör und Komplettlösungen

Angenehme Arbeitsbedingungen steigern die Produktivität des Benutzers. Unsere Komplettlösungen basieren auf der Erfahrung von Elektronikingenieuren. Gleichzeitig bietet MAGUS weitere Komponenten an, mit denen Sie das Mikroskop-Kit je nach Budget, Vorlieben und zu lösenden Aufgaben zusammenstellen können. In Zukunft können Sie das Set mit dem erforderlichen Zubehör ergänzen.

Hauptmerkmale:

• Trinokularer Mikroskopkopf: Ein Benutzer kann durch die Okulare ein vergrößertes Bild betrachten. In Zukunft kann eine Digitalkamera angebracht werden, um den Beobachtungsprozess sowie die Zwischen- und Endergebnisse aufzuzeichnen
• Das Zoomobjektiv ermöglicht eine stufenlose Vergrößerung ohne Fokusverlust: Vergrößerungsverhältnis 8,4:1
• Die Vorteile der optischen Ausführung nach Greenough: große Schärfentiefe, hochauflösende 3D-Visualisierung, kompaktes Design und angemessener Preis
• Die 0,5-fache Hilfsobjektivlinse ermöglicht zusätzliche Optionen für Vergrößerung, Sehfeld und Arbeitsabstand
• Das Universalstativ erweitert den Arbeitsbereich und ermöglicht die präzise Positionierung des Mikroskopkopfs über dem Objekt sowie die Feineinstellung der Kopfposition
• Der Fokussiermechanismus bietet einen Grob- und einen Feintrieb: Die Bedienung ist über den gesamten Vergrößerungsbereich des Mikroskops komfortabel
• Zwei Auflicht-Beleuchtungen: ein Ringbeleuchtung mit Polarisationsfilter und eine Schwanenhalsleuchte
• Auf Wunsch können Komponenten ausgetauscht und zusätzliches Zubehör installiert werden

Das Set enthält:

• MAGUS Stereo 8TH Mikroskopkopf – Objektivteil und Okulartuben
• Okular 10-fach/22 mm mit Augenabstand und Dioptrieneinstellung (2 Stk.)
• MAGUS UT2 Mikroskopstativ
• MAGUS FM3 Fokus-Halterung
• MAGUS LED RP1 Ringlicht mit Polarisator
• MAGUS LED DGL2 Doppeltes Schwanenhalslicht

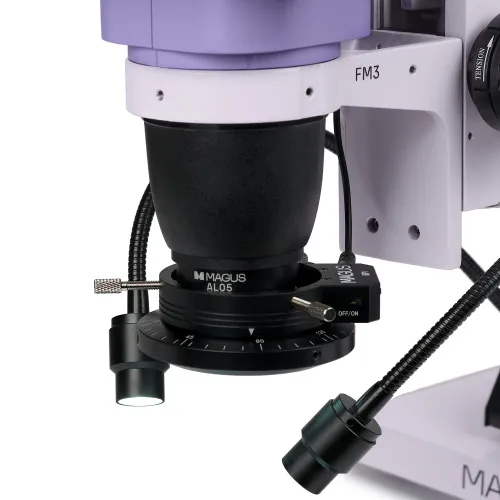

• MAGUS AL05 0,5-fach/177 mm Zusatzlinse
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 15-fach/16 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• 30-fach/8 mm Okular (2 Stk.)
• Hilfsobjektivlinse 1,5-fach
• Hilfsobjektivlinse 2-fach
• Ringbeleuchtung
• Ringbeleuchtung mit Sektorschaltung
• Digitalkamera
• LCD-Bildschirm
• 0,5-facher C-Mount-Adapter mit einstellbarer Fokussierdistanz
• 1-facher C-Mount-Adapter mit einstellbarer Fokussierdistanz
• Kalibrierungsobjektträger
