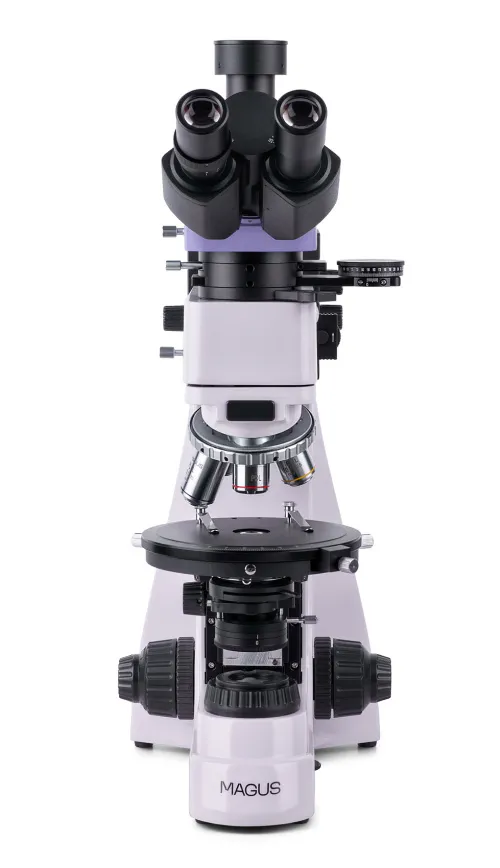

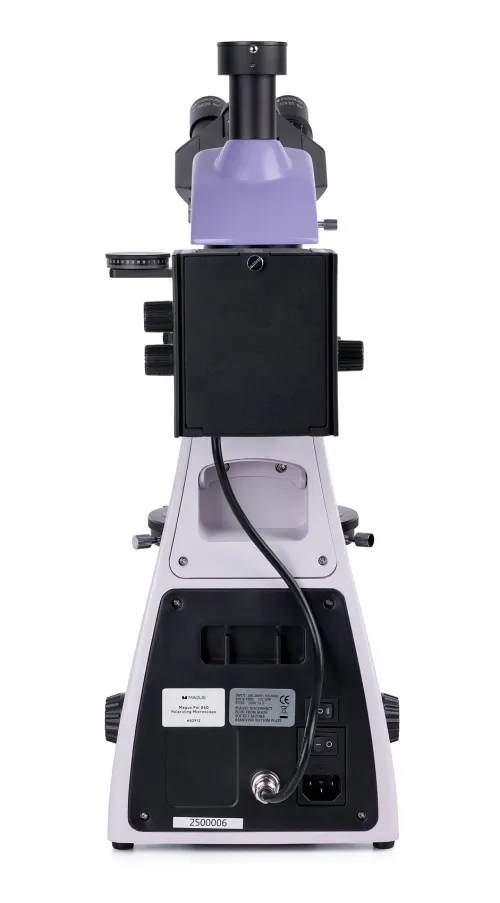

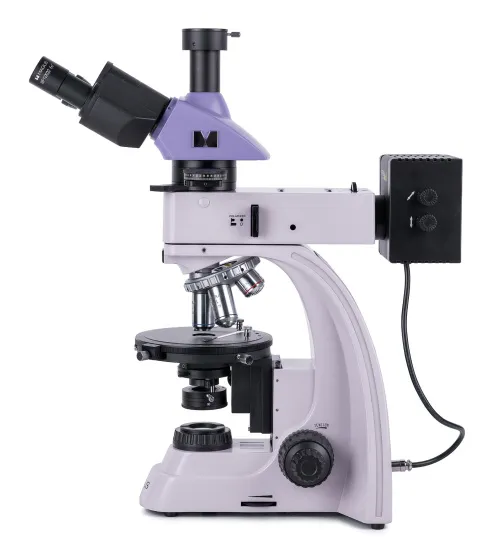

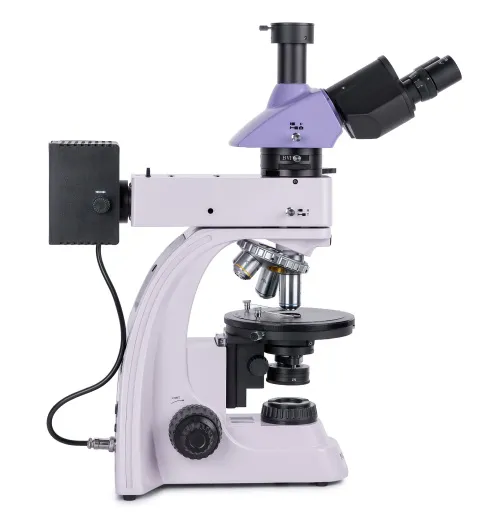

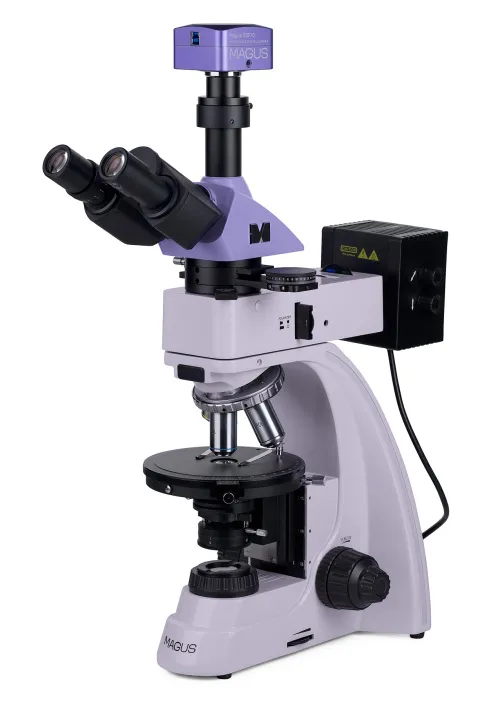

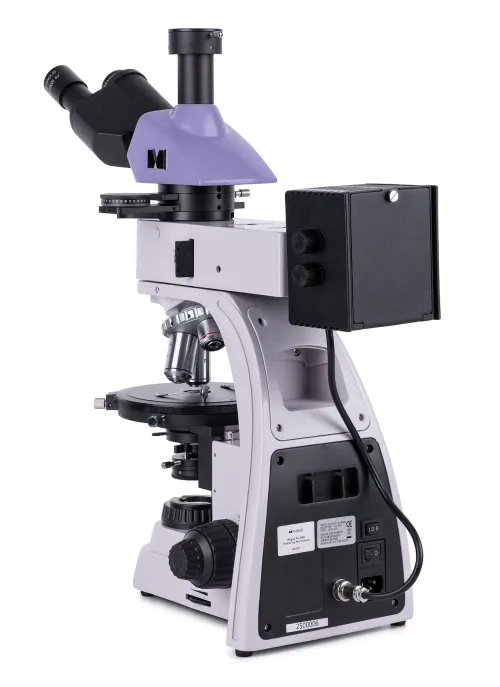

MAGUS Pol D850 Digitales Polarisationsmikroskop

Das Polarisationsmikroskop MAGUS Pol 850 ist für die Arbeit im Durchlicht und Auflicht konzipiert. Verfügbare Untersuchungsmethoden: Polarisation und Hellfeld. Das Mikroskop wird zur Untersuchung von anisotropen biologischen, geologischen und polymeren Objekten sowie von undurchsichtigen polierten Schnitten mit einer Dicke von bis zu 15 mm mit einer polierten Seite verwendet. Das Mikroskop eignet sich perfekt für eine Vielzahl von Aufgaben in den Bereichen Medizin, Forensik, Mineralogie, Kristallographie oder Petrographie.

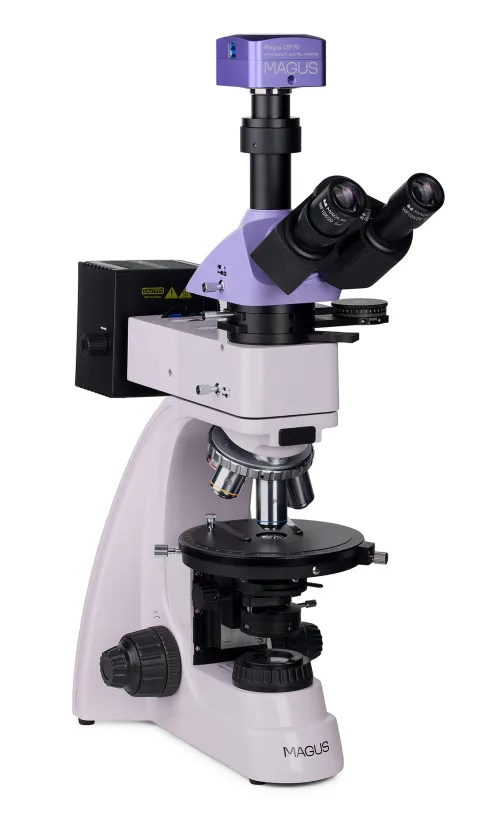

Digitalkamera

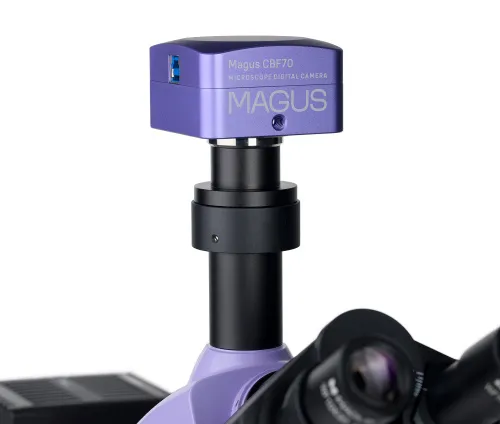

Die professionelle wissenschaftliche Digitalkamera MAGUS CBF70 ist für die Verwendung mit einem Mikroskop sowie mit Objektiven mit 4-, 10-, 20- und 40-facher Vergrößerung ausgelegt. Mit dem Gerät können Sie fotografieren, Videos aufnehmen, Vorführungen durchführen, Bilder auf einem externen Bildschirm anzeigen und Winkel- und Längenmessungen der untersuchten Objekte vornehmen (damit diese Funktion korrekt funktioniert, müssen Sie die Software kalibrieren). Die Digitalkamera wird für die Arbeit mit der Hellfeldmethode empfohlen.

Die MAGUS CBF70 Digitalkamera verfügt über fünf Modi für die Bildauflösung und die Bildrate, so dass Sie sie leicht an Ihre Anforderungen anpassen können: 5280x3954 Pixel (17 Bilder pro Sekunde), 3952x3952 Pixel (17 Bilder pro Sekunde), 2640x1976 Pixel (56 Bilder pro Sekunde), 1760x1316 Pixel (67 Bilder pro Sekunde), und 584x438 Pixel (192 Bilder pro Sekunde).
Die hochauflösenden Modi sind ideal für die Fotografie geeignet und ermöglichen es Ihnen, klare, lebendige und sehr detaillierte Bilder aufzunehmen. Modi mit einer höheren Bildrate helfen bei der Aufnahme von flüssigen und informativen Videos, ohne Sprünge und Verzögerungen, wobei auch die kleinsten Bewegungen des Objekts oder Merkmale von beobachteten, schnell ablaufenden Prozessen erfasst werden.
Für die beste Bildqualität ohne Verzeichnungen empfehlen wir einen Adapter mit 1-facher Vergrößerung zu verwenden.

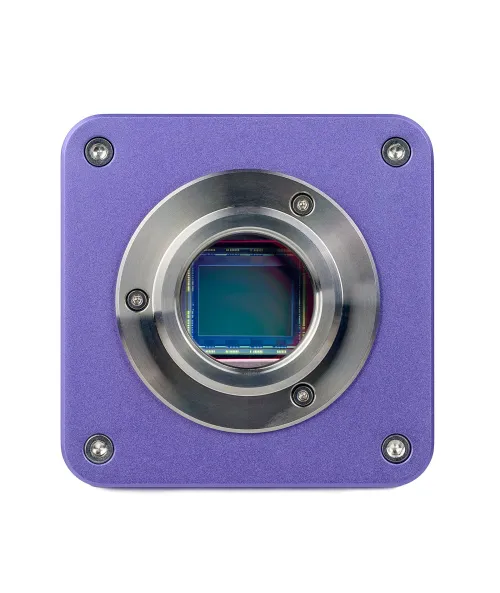

Das Kameradesign verwendet einen SONY Exmor 4/3-Zoll Backlit CMOS-Farbsensor. Dadurch wirkt das Bild auch bei schwachem Umgebungslicht hell. Der größere Sensors trägt dazu bei, dass die dargestellten Farben satter und das Bild klarer erscheinen.

Optik

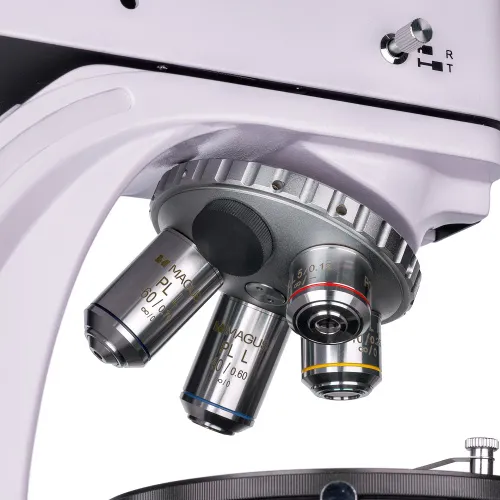

Die Optik des Mikroskops ist unendlich korrigiert und frei von inneren Verzerrungen. Das von den Objektiven erzeugte Bild ist authentisch, frei von störenden Lichtreflektionen, kontrast- und detailreich. Die Objektive sind in einem drehbaren Objektivrevolver mit zur optischen Achse zentrierten Anschlüssen montiert. Es gibt fünf Anschlüsse, wobei vier Objektive im Lieferumfang enthalten sind; ein zusätzliches Objektiv kann installiert werden, um eine weitere Vergrößerung innerhalb des Vergrößerungsbereichs des Mikroskops zu erzielen. Die Objektive sind für die Arbeit mit Proben ohne Deckgläser ausgelegt.

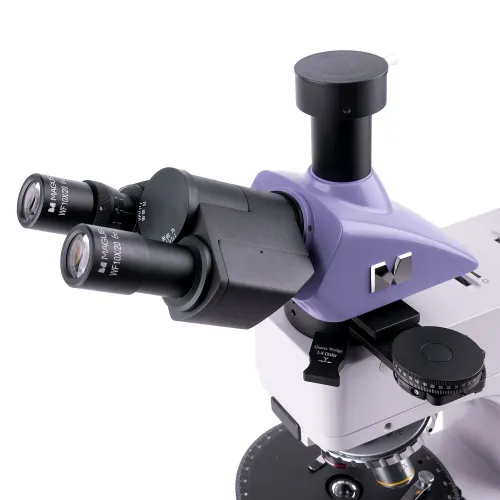

Der Trinokularkopf ermöglicht die Installation einer Digitalkamera im Trinokulartubus. Die Strahlenteilung beträgt 100:0 oder 0:100, d. h. das gesamte Licht geht entweder zur Kamera oder zu den Okulartuben. Der linke Okulartubus hat einen Dioptrieneinstellring: Durch Drehen des Rings wird der Sehunterschied zwischen beiden Augen ausgeglichen, um ein möglichst klares Bild der Probe zu erhalten.

Beleuchtung

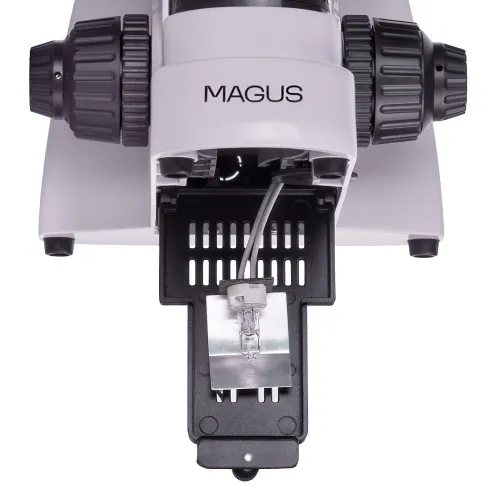

30-W-Halogenglühbirnen werden für Durchlicht und Auflicht verwendet. Ihre Helligkeit reicht aus, um auf jedem Objektiv ein deutlich lesbares Bild zu erhalten, und das „warme“ Emissionsspektrum ist auch bei längerem Gebrauch angenehm. Die Köhlersche Beleuchtung sorgt für eine höhere Auflösung und beseitigt Artefakte im Sichtfeld und Verdunkelungen an den Rändern. Lichtfilter passen die Farbwiedergabe bei der Arbeit in reflektiertem Licht genau an.

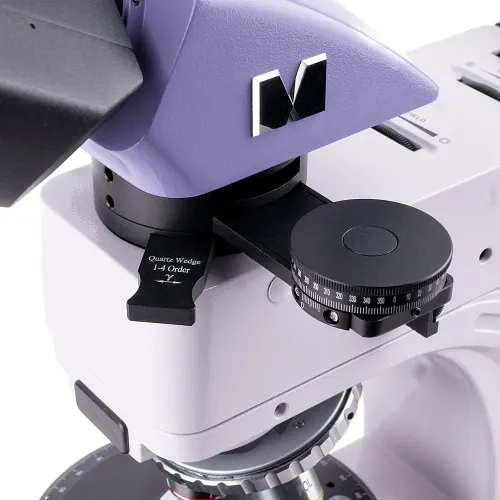

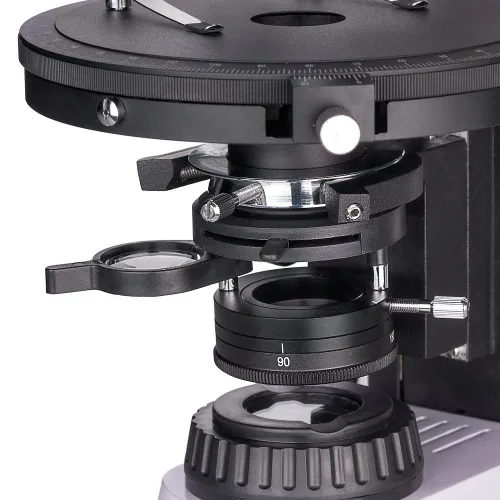

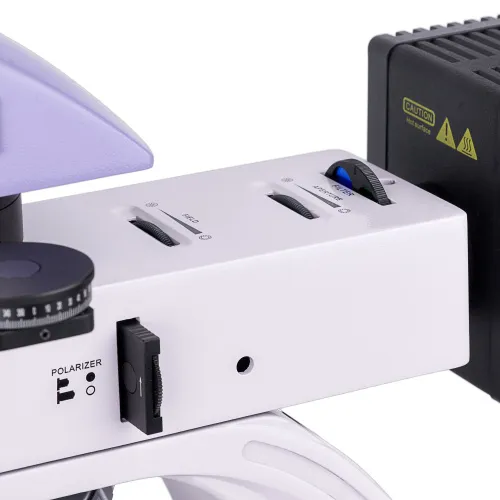

Die Polarisation ist sowohl für Durchlicht als auch für Auflicht verfügbar. Um mit der Beobachtung bei polarisiertem Licht zu beginnen, wird ein Analysator in den optischen Pfad eingeführt. Anschließend wird die relative Position von Analysator und Polarisator durch Drehen verändert, wodurch sich auch der Polarisationswinkel ändert. Der Kontrast von Objekten wird mit Hilfe von Kompensatoren erhöht, die in einem speziellen Anschluss im Zwischenstück installiert sind. Im selben Aufsatz befindet sich auch eine Bertrand-Linse, die für konoskopische Untersuchungen eingesetzt wird.

Objekttisch und Fokussiermechanismus

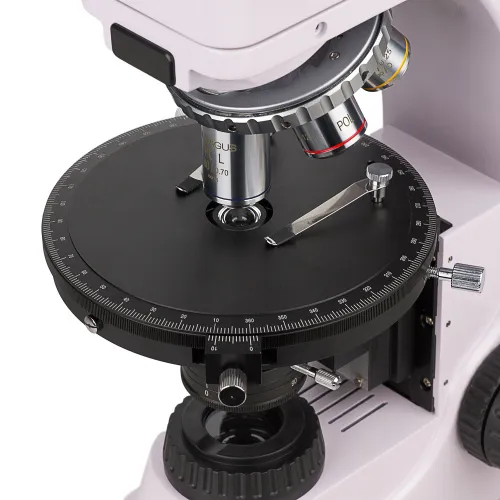

Das Mikroskop ist mit einem drehbaren Objekttisch ausgestattet: Durch Drehen des Tisches wird die Lichtbrechung der Probe bei polarisiertem Licht verändert. Der Tisch verfügt über eine Skala, auf der Sie den Drehwinkel mit einer Präzision von bis zu 0,1° bestimmen können. Um das hellste und klarste Bild zu erhalten, kann der Objekttisch in Bezug auf die optische Achse des Mikroskops zentriert werden.

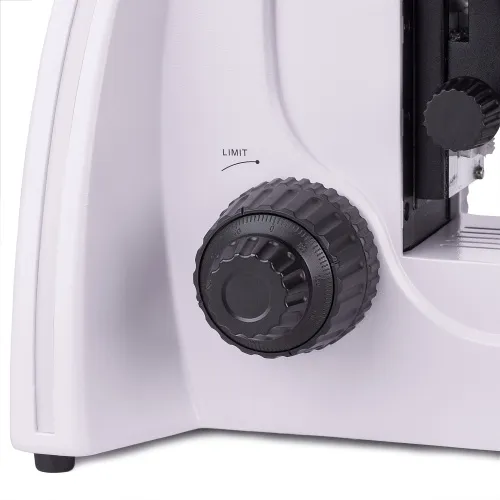

Die Grob- und Feintriebe befinden sich an der Unterseite des Stativs, so dass der Anwender eine entspannte Haltung mit den Händen auf dem Tisch einnehmen kann. Die Grobspannung kann eingestellt werden, und es gibt auch eine Grobtriebsperre. Der Feintrieb sorgt für eine gleichmäßige Bewegung der Probe.

Zubehör

Um das Beste aus Ihrem Mikroskop herauszuholen, verwenden Sie Zubehör aus der MAGUS-Linie: Okulare, Objektive, Kalibrierungsobjektträger, Digitalkameras, usw.

Hauptmerkmale des Mikroskops:

• Für Arbeiten in Durchlicht und polarisiertem und natürlichem Auflicht
• Trinokularkopf mit einem Tubus für eine Digitalkamera; 100:0 oder 0:100 Strahlenteilung
• Spannungsfreie plan-achromatische Objektive für klare Bilder frei von Artefakten und falschen Innenreflexionen
• Halogenbeleuchtung des Arbeitsbereichs, augenschonendes Farbspektrum; 30-W-Halogenglühbirne
• Drehbarer Objekttisch, Polarisator und Analysator mit Drehwinkelmarkierungen, Bertrand-Linse und Kompensatoren
• Die Objektivrevolveranschlüsse und der Objekttisch sind in Bezug auf die optische Achse des Mikroskops zentriert
• Kompatibel mit weiterem Zubehör

Hauptmerkmale der Kamera:

• Fünf Grafik- und Bildrateneinstellungen: Darunter können Sie leicht den für Sie am besten geeigneten Modus finden
• Schnelle Datenübertragung dank der USB-3.0-Schnittstelle
• Großer SONY Exmor-Farbsensor für helle, klare Bilder auch bei schlechten Lichtverhältnissen
• „Schnellstart“: Installieren Sie die mitgelieferte Software und schon ist die Digitalkamera einsatzbereit
• Vereinfachen Sie Ihre Beobachtungen oder führen Sie sie einem Publikum vor, indem Sie das Kamerabild auf einem externen Bildschirm ausgeben

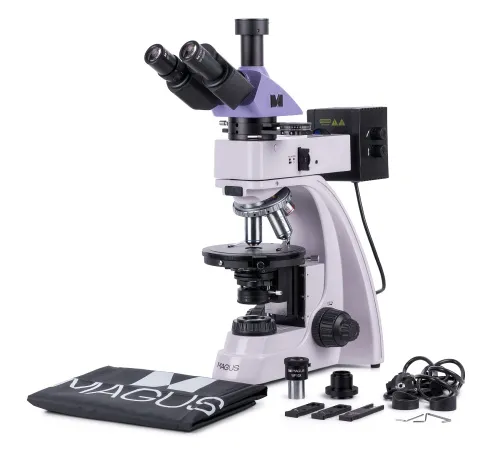

Lieferumfang:

• MAGUS CBF70 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver

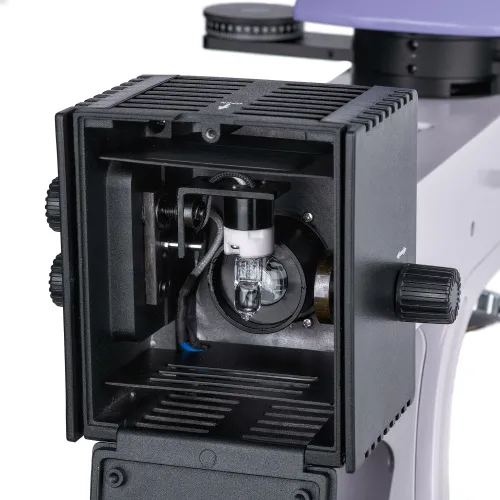

• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Zwischentubus mit Bertrand-Linse einem Analysator und einem Kompensatoranschluss

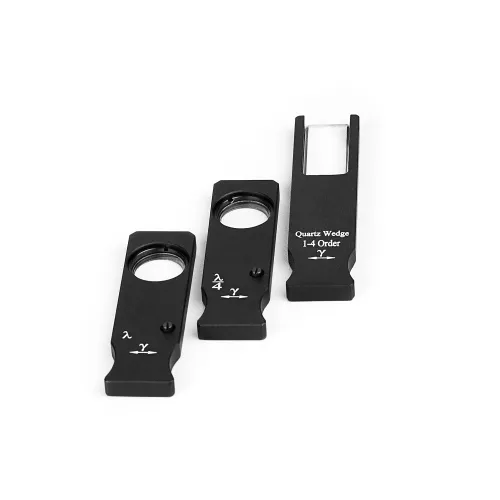

• Kompensatoren: λ-Kompensator, λ/4-Kompensator, Quarzkeil
• Unendlich-korrigierte plan-achromatische Objektive: PL 5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 5,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 40-fach/0,6 (federbelastet) AA 3,98 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 60-fach/0,7 (federbelastet) AA 2,03 mm
• Okular 10-fach/20 mm (2 Stk.)
• 10-fach/20 mm Okular mit Skala. Skalenwert: 0,1 mm
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 16-fach/11 mm Okular (2 Stk.)
• 20-fach/11 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL 2,5-fach/0,07 AA 11 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 50-fach/0,7 (federbelastet) AA 3,67 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 80-fach/0,8 (federbelastet) AA 1,25 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 100-fach/0,85 (federbelastet) AA 0,4 mm
• Mechanische Objekttischhalterung
• Kalibrierungsobjektträger
