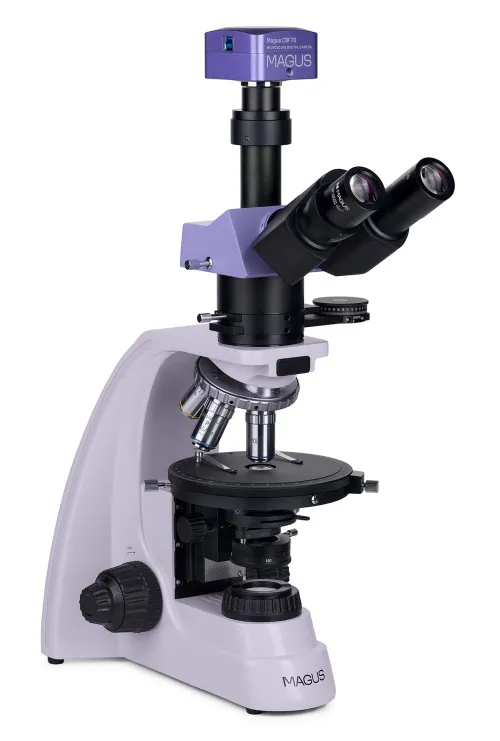

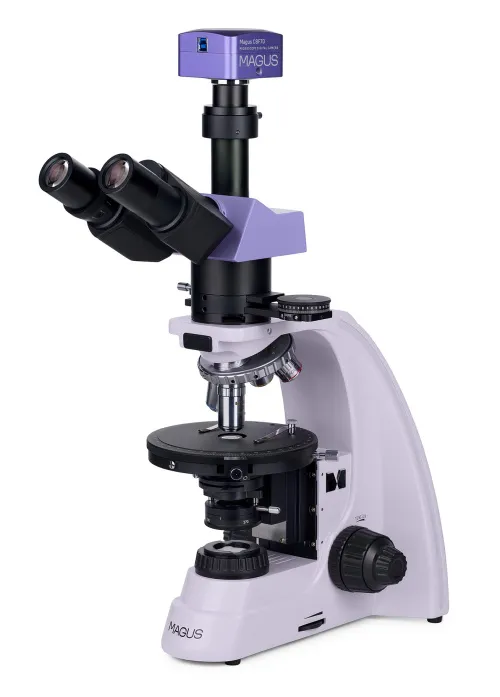

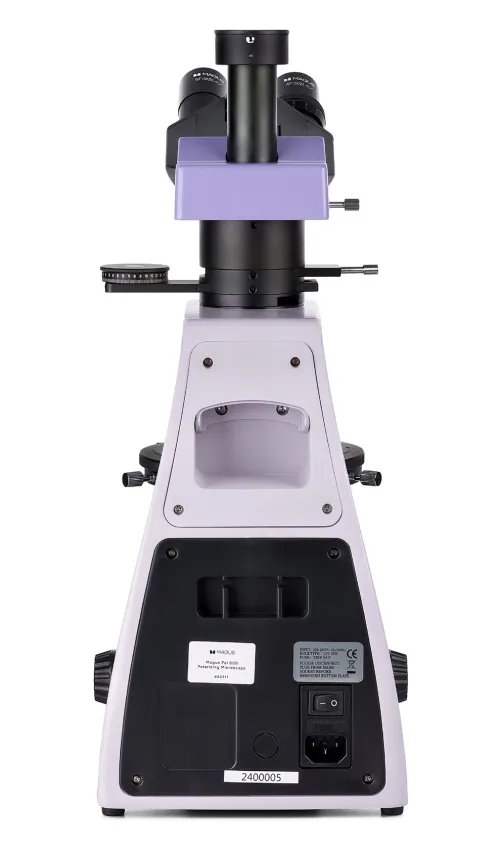

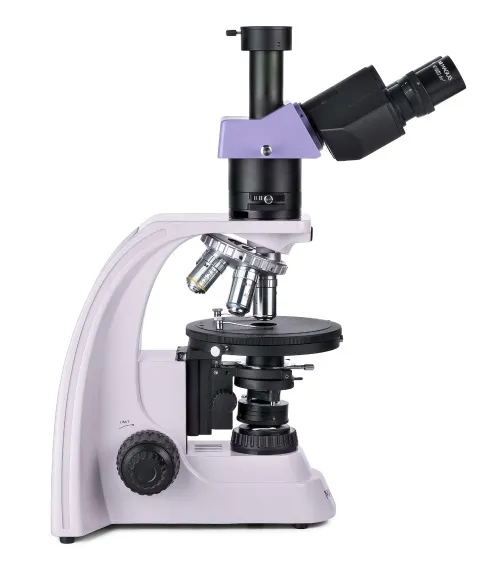

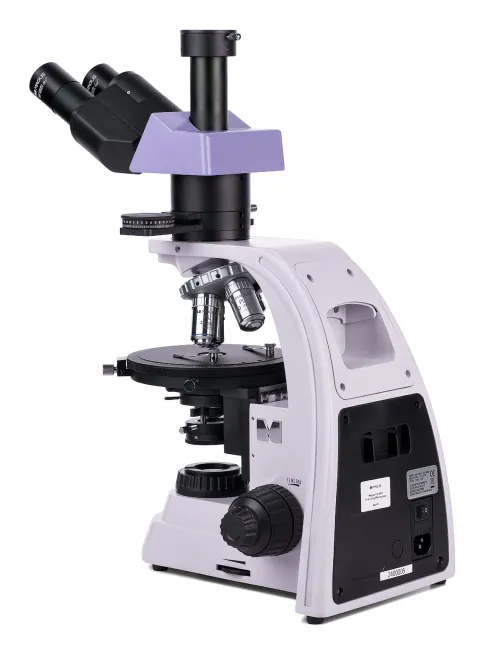

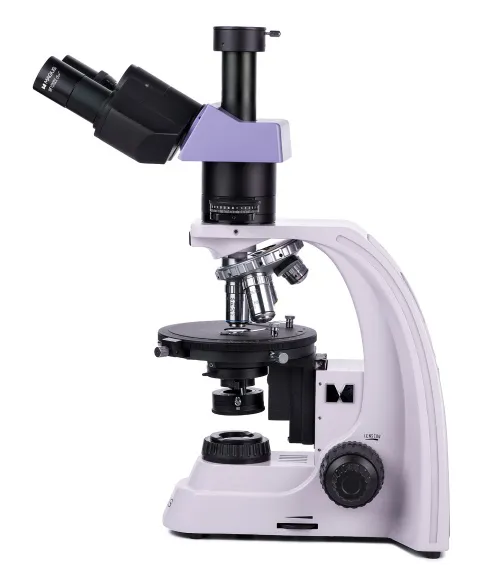

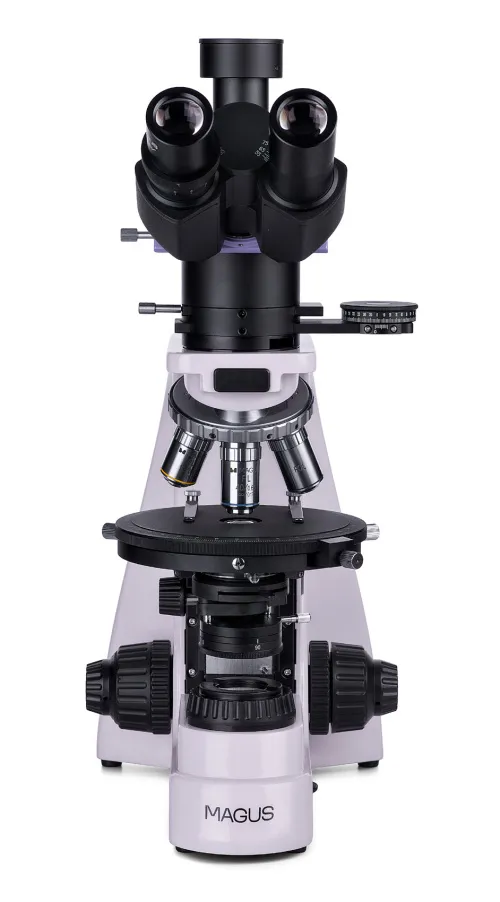

MAGUS Pol D800 Digitales Polarisationsmikroskop

Das Polarisationsmikroskop MAGUS Pol 800 wird zur Untersuchung anisotroper Objekte im polarisierten und normalen Durchlicht eingesetzt. Die zu untersuchenden Objekte können biologischer, geologischer oder polymerer Natur sein. Die Optik des Mikroskops ist verzerrungsfrei, d. h. sie erzeugt keine störenden Lichtbrechungen. Sie erzeugen ein klares, kontrastreiches und authentisches Bild. Die Funktionalität des Mikroskops ist in verschiedenen wissenschaftlichen Bereichen nützlich: Medizin, Forensik, Mineralogie, Petrographie, Kristallographie usw.

Digitalkamera

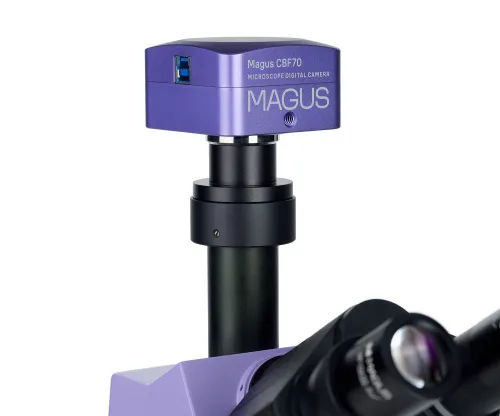

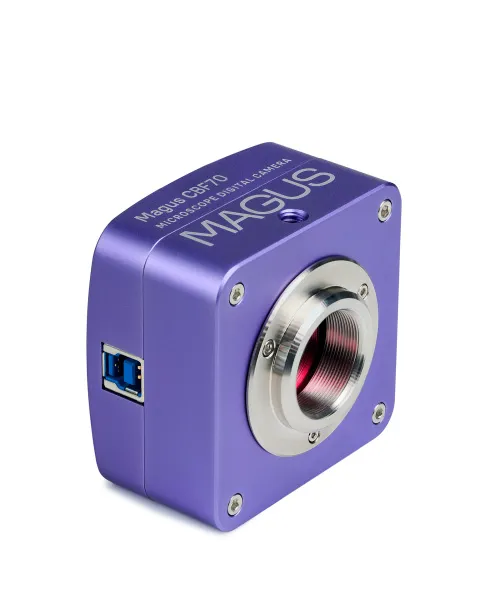

Die professionelle wissenschaftliche Digitalkamera MAGUS CBF70 ist für die Verwendung mit einem Mikroskop sowie mit Objektiven mit 4-, 10-, 20- und 40-facher Vergrößerung ausgelegt. Mit dem Gerät können Sie fotografieren, Videos aufnehmen, Vorführungen durchführen, Bilder auf einem externen Bildschirm anzeigen und Winkel- und Längenmessungen der untersuchten Objekte vornehmen (damit diese Funktion korrekt funktioniert, müssen Sie die Software kalibrieren). Die Digitalkamera wird für die Arbeit mit der Hellfeldmethode empfohlen.

Die MAGUS CBF70 Digitalkamera verfügt über fünf Modi für die Bildauflösung und die Bildrate, so dass Sie sie leicht an Ihre Anforderungen anpassen können: 5280x3954 Pixel (17 Bilder pro Sekunde), 3952x3952 Pixel (17 Bilder pro Sekunde), 2640x1976 Pixel (56 Bilder pro Sekunde), 1760x1316 Pixel (67 Bilder pro Sekunde), und 584x438 Pixel (192 Bilder pro Sekunde).
Die hochauflösenden Modi sind ideal für die Fotografie geeignet und ermöglichen es Ihnen, klare, lebendige und sehr detaillierte Bilder aufzunehmen. Modi mit einer höheren Bildrate helfen bei der Aufnahme von flüssigen und informativen Videos, ohne Sprünge und Verzögerungen, wobei auch die kleinsten Bewegungen des Objekts oder Merkmale von beobachteten, schnell ablaufenden Prozessen erfasst werden.
Für die beste Bildqualität ohne Verzeichnungen empfehlen wir einen Adapter mit 1-facher Vergrößerung zu verwenden.

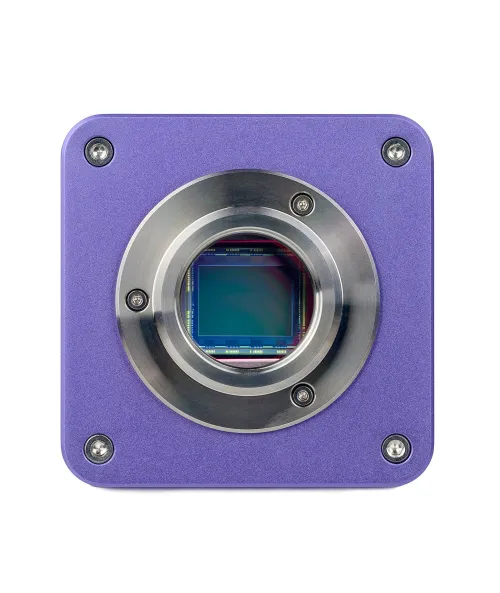

Das Kameradesign verwendet einen SONY Exmor 4/3-Zoll Backlit CMOS-Farbsensor. Dadurch wirkt das Bild auch bei schwachem Umgebungslicht hell. Der größere Sensors trägt dazu bei, dass die dargestellten Farben satter und das Bild klarer erscheinen.

Optik

Der Trinokularkopf ist mit einem trinokularen Tubus zur Montage einer digitalen Kamera ausgestattet. Mit dem Schalter am Gehäuse wird das Licht entweder vollständig auf die Okulartuben oder vollständig auf die Digitalkamera gelenkt. Der 30°-Neigungswinkel der Okulartuben ist komfortabel für Langzeitbeobachtungen und belastet die Nackenmuskulatur nicht. Mit dem drehbaren Dioptrieneinstellring auf dem linken Tubus kann der Anwender die Optik auf seine individuell Sehkraft einstellen.

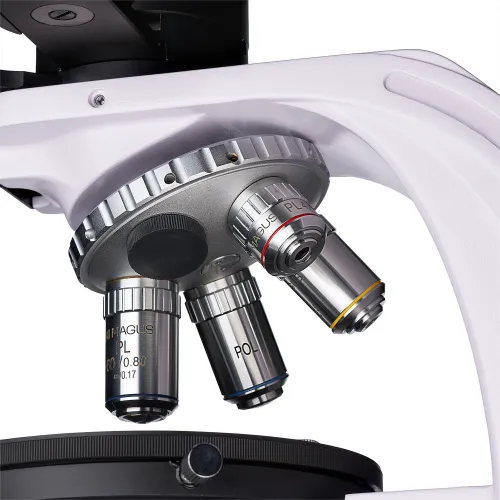

Der drehbare Objektivrevolver ist für die gleichzeitige Montage von fünf Objektiven ausgelegt, von denen vier bereits im Lieferumfang enthalten sind. Ein zusätzliches Objektiv aus dem MAGUS-Zubehörsortiment kann separat erworben werden. Alle Objektive sind für die Verwendung mit 0,17 mm dicken Deckgläsern ausgelegt. Dank des vom Benutzer abgewendeten Revolverdesigns ist das in den Strahlengang eingeführte Objektiv während der Arbeit gut sichtbar, was die Arbeit des Forschers erleichtert. Die Objektivanschlüsse des Revolvers sind zentriert.

Beleuchtung

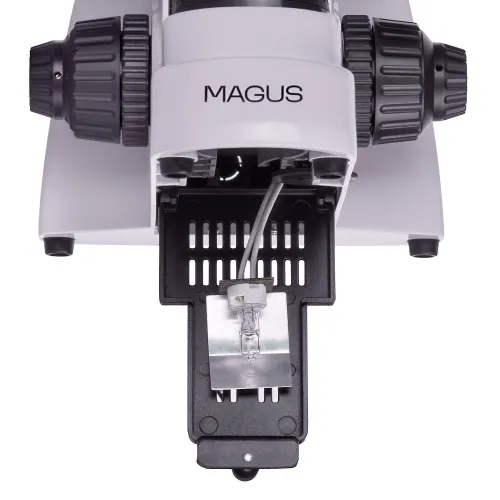

Die Beleuchtungsquelle befindet sich unter dem Objekttisch, d. h. die Beobachtungen werden im Durchlicht durchgeführt. Die 30-W-Halogenglühbirne erzeugt eine helle, augenfreundliche Beleuchtung, die für alle Objektive geeignet ist. Durch die Einstellung der Beleuchtung nach der Köhlerschen Methode wird ein höherer Kontrast und eine bessere Bildqualität erreicht.

Das Mikroskop ist mit einem Polarisator und einem Analysator ausgestattet. Um mit polarisiertem Licht zu arbeiten, wird der Analysator in den Strahlengang eingeführt, und der Polarisationswinkel wird durch Drehen von Polarisator und Analysator relativ zueinander geändert. Das Mikroskop verfügt außerdem über einen Zwischenaufsatz, der eine Bertrand-Linse aufnimmt und einen Anschluss für Kompensatoren hat. Die Kompensatoren verbessern den Kontrast von Proben mit geringer Doppelbrechung, und die Bertrand-Linse ist für konoskopische Untersuchungen vorgesehen.

Objekttisch und Fokussiermechanismus

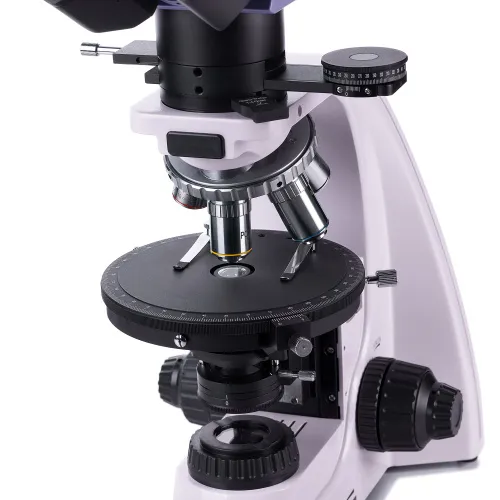

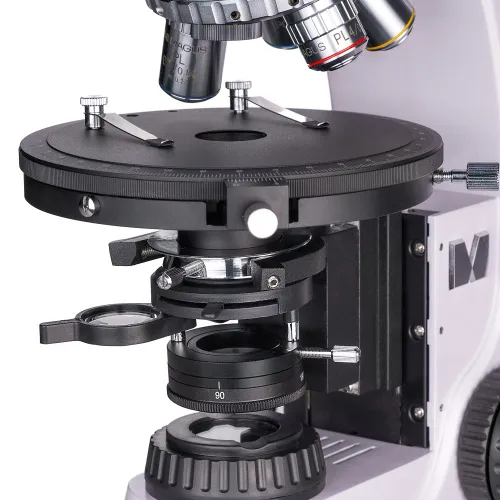

Der Mikroskoptisch ist drehbar und ermöglicht es, die Brechung des Lichts durch die Probe schnell zu ändern, wenn mit polarisiertem Licht gearbeitet wird. Der Objekttisch ist in Bezug auf die optische Achse des Mikroskops zentriert, verfügt über eine Drehwinkelabstufung und eine Skala, mit der Sie den Winkel mit einer Genauigkeit von 0,1° bestimmen können.

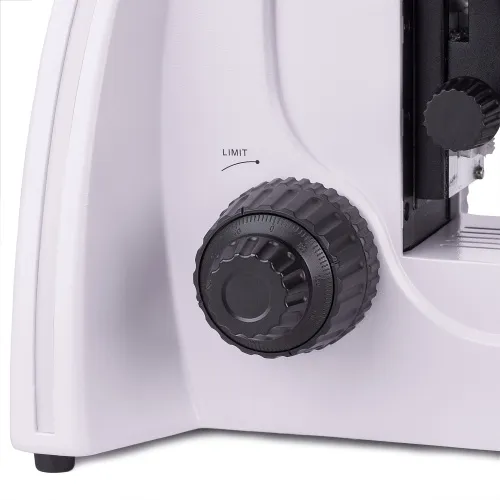

Der Fokussiermechanismus bietet einen Grob- und einen Feintrieb für die Schärfe. Die Grobfokussierung ist mit einer Grobtriebsperre ausgestattet, und auch die Grobtriebspannung lässt sich einstellen, um eine möglichst komfortable Kontrolle zu erzielen.

Zubehör

Für das Mikroskop sind optionale Okulare, Objektive, Digitalkameras und Kalibrierungsobjektträger erhältlich. Sie erweitern die Möglichkeiten des Mikroskops bei der Durchführung von Forschungsaufgaben.

Hauptmerkmale des Mikroskops:

• Untersuchungen im Durchlicht im Hellfeld und mit der Polarisationsmethode
• Die Beleuchtungsquelle ist eine 30-W-Halogenglühbirne mit einem „warmen“ Lichtspektrum, das angenehm für die Augen ist
• Die Polarisation wird durch einen rotierenden Analysator und einen Polarisator erreicht; der Zwischenaufsatz hat eine Bertrand-Linse und einen Anschluss für Kompensatoren
• Die Beleuchtung kann nach der Köhlerschen Methode eingerichtet werden, was die Lesbarkeit des Bildes steigert
• Der Trinokulartubus ermöglicht die Montage einer Digitalkamera im Trinokulartubus
• Die unendlich-korrigierten plan-achromatischen Objektive sind verzerrungsfrei; die Anschlüsse des Objektivrevolvers sind zentriert
• Drehbarer Objekttisch, Grob- und Feintrieb
• Kompatibel mit weiterem Zubehör: Okulare, Objektive usw.

Hauptmerkmale der Kamera:

• Fünf Grafik- und Bildrateneinstellungen: Darunter können Sie leicht den für Sie am besten geeigneten Modus finden
• Schnelle Datenübertragung dank der USB-3.0-Schnittstelle
• Großer SONY Exmor-Farbsensor für helle, klare Bilder auch bei schlechten Lichtverhältnissen
• „Schnellstart“: Installieren Sie die mitgelieferte Software und schon ist die Digitalkamera einsatzbereit
• Vereinfachen Sie Ihre Beobachtungen oder führen Sie sie einem Publikum vor, indem Sie das Kamerabild auf einem externen Bildschirm ausgeben

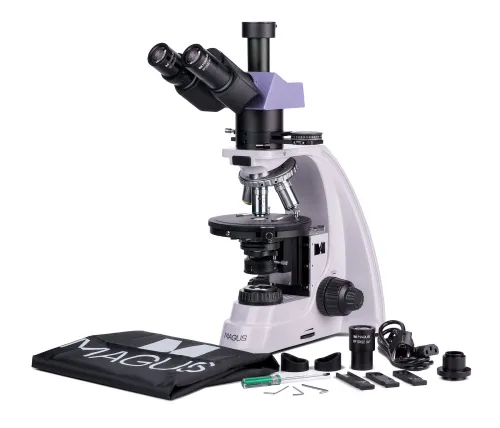

Lieferumfang:

• MAGUS CBF70 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Trinokularkopf
• Zwischentubus mit Bertrand-Linse, einem Analysator und einem Kompensatoranschluss

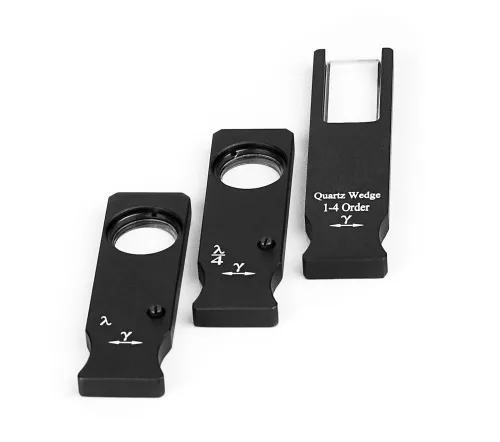

• Kompensatoren: λ-Kompensator, λ/4-Kompensator, Quarzkeil
• Unendlich-korrigierte plan-achromatische Objektive: PL 4-fach/0,10 AA 21 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 5,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 40-fach/0,65 (federbelastet) AA 0,66 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 60-fach/0,80 (federbelastet) AA 0,46 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• 10-fach/22 mm Okular mit Skala. Skalenwert: 0,1 mm.
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• Okular 10-fach/22 mm mit Fadenkreuz
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL 5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL 20-fach/0,4 AA 8,8 mm
• Unendlich-korrigierte plan-achromatische Objektive, fluo: PL 100-fach/1,25 (federbelastet, Öl) AA 0,36 mm
• Unendlich-korrigierte plan-achromatische Objektive, fluo: PL 100-fach/0,8 (federbelastet, trocken) AA 2,02 mm
• Mechanische Objekttischhalterung
• Kalibrierungsobjektträger
