MAGUS Pol 800 Polarisationsmikroskop
Vergrößerung: 40- bis 600-fach. Trinokularkopf mit plan-achromatischen Objektiven. Durchlicht-Beleuchtung, Lichtquelle – 30-W-Halogenglühbirne, Köhlersche Beleuchtung. Bertrand-Linse und Kompensatoren
Produktnr. | 82911 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018508 |
Abmessungen der Verpackung (LxBxH) | 43x27x63 cm |
Versandgewicht | 14.5 kg |

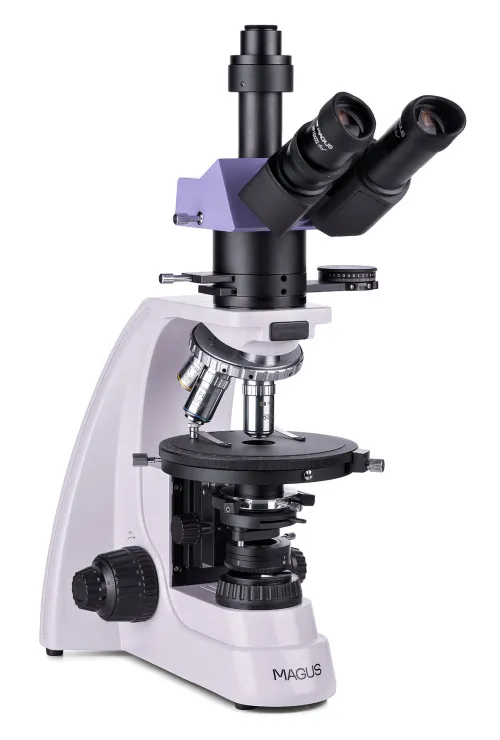

Das Polarisationsmikroskop MAGUS Pol 800 wird zur Untersuchung anisotroper Objekte im polarisierten und normalen Durchlicht eingesetzt. Die zu untersuchenden Objekte können biologischer, geologischer oder polymerer Natur sein. Die Optik des Mikroskops ist verzerrungsfrei, d. h. sie erzeugt keine störenden Lichtbrechungen. Sie erzeugen ein klares, kontrastreiches und authentisches Bild. Die Funktionalität des Mikroskops ist in verschiedenen wissenschaftlichen Bereichen nützlich: Medizin, Forensik, Mineralogie, Petrographie, Kristallographie usw.
Optik
Der Trinokularkopf ist mit einem trinokularen Tubus zur Montage einer digitalen Kamera ausgestattet (Kamera nicht im Lieferumfang enthalten). Mit dem Schalter am Gehäuse wird das Licht entweder vollständig auf die Okulartuben oder vollständig auf die Digitalkamera gelenkt. Der 30°-Neigungswinkel der Okulartuben ist komfortabel für Langzeitbeobachtungen und belastet die Nackenmuskulatur nicht. Mit dem drehbaren Dioptrieneinstellring auf dem linken Tubus kann der Anwender die Optik auf seine individuell Sehkraft einstellen.

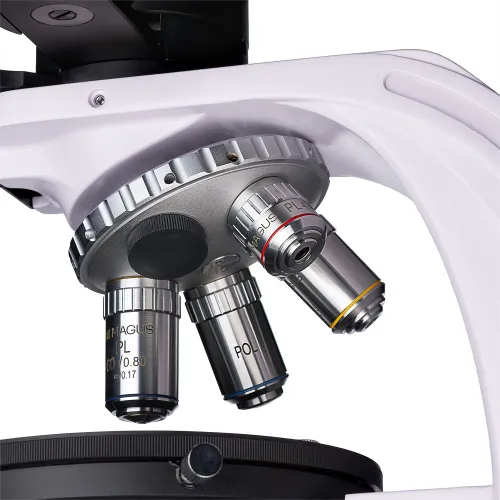

Der drehbare Objektivrevolver ist für die gleichzeitige Montage von fünf Objektiven ausgelegt, von denen vier bereits im Lieferumfang enthalten sind. Ein zusätzliches Objektiv aus dem MAGUS-Zubehörsortiment kann separat erworben werden. Alle Objektive sind für die Verwendung mit 0,17 mm dicken Deckgläsern ausgelegt. Dank des vom Benutzer abgewendeten Revolverdesigns ist das in den Strahlengang eingeführte Objektiv während der Arbeit gut sichtbar, was die Arbeit des Forschers erleichtert. Die Objektivanschlüsse des Revolvers sind zentriert.
Beleuchtung

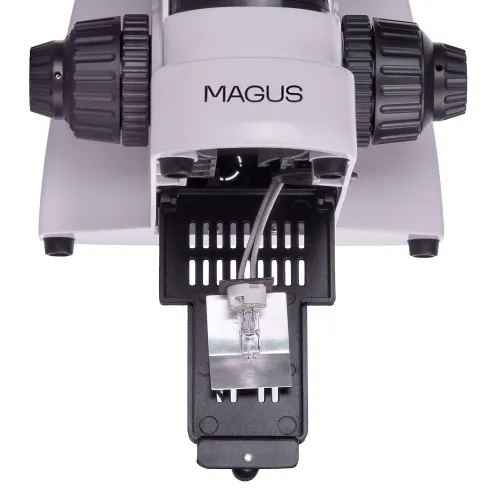

Die Beleuchtungsquelle befindet sich unter dem Objekttisch, d. h. die Beobachtungen werden im Durchlicht durchgeführt. Die 30-W-Halogenglühbirne erzeugt eine helle, augenfreundliche Beleuchtung, die für alle Objektive geeignet ist. Durch die Einstellung der Beleuchtung nach der Köhlerschen Methode wird ein höherer Kontrast und eine bessere Bildqualität erreicht.
Das Mikroskop ist mit einem Polarisator und einem Analysator ausgestattet. Um mit polarisiertem Licht zu arbeiten, wird der Analysator in den Strahlengang eingeführt, und der Polarisationswinkel wird durch Drehen von Polarisator und Analysator relativ zueinander geändert. Das Mikroskop verfügt außerdem über einen Zwischenaufsatz, der eine Bertrand-Linse aufnimmt und einen Anschluss für Kompensatoren hat. Die Kompensatoren verbessern den Kontrast von Proben mit geringer Doppelbrechung, und die Bertrand-Linse ist für konoskopische Untersuchungen vorgesehen.
Objekttisch und Fokussiermechanismus

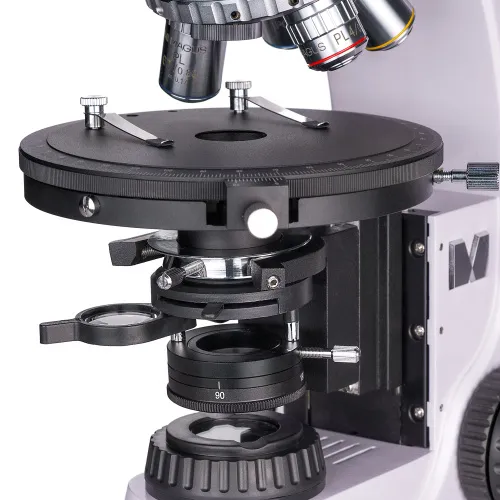

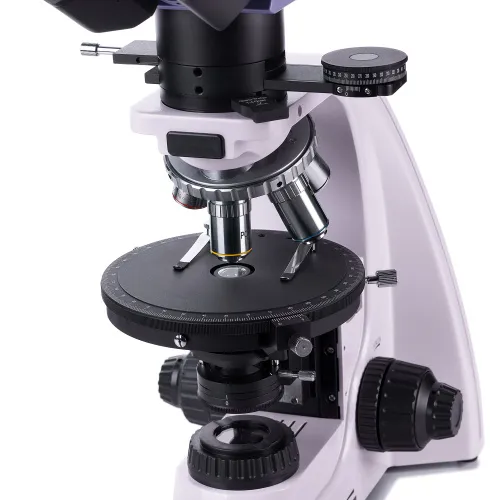

Der Mikroskoptisch ist drehbar und ermöglicht es, die Brechung des Lichts durch die Probe schnell zu ändern, wenn mit polarisiertem Licht gearbeitet wird. Der Objekttisch ist in Bezug auf die optische Achse des Mikroskops zentriert, verfügt über eine Drehwinkelabstufung und eine Skala, mit der Sie den Winkel mit einer Genauigkeit von 0,1° bestimmen können.

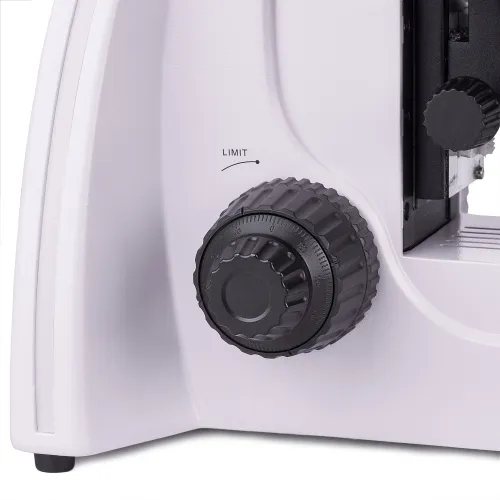

Der Fokussiermechanismus bietet einen Grob- und einen Feintrieb für die Schärfe. Die Grobfokussierung ist mit einer Grobtriebsperre ausgestattet, und auch die Grobtriebspannung lässt sich einstellen, um eine möglichst komfortable Kontrolle zu erzielen.
Zubehör
Für das Mikroskop sind optionale Okulare, Objektive, Digitalkameras und Kalibrierungsobjektträger erhältlich. Sie erweitern die Möglichkeiten des Mikroskops bei der Durchführung von Forschungsaufgaben.
Hauptmerkmale:
- Untersuchungen im Durchlicht im Hellfeld und mit der Polarisationsmethode
- Die Beleuchtungsquelle ist eine 30-W-Halogenglühbirne mit einem „warmen“ Lichtspektrum, das angenehm für die Augen ist
- Die Polarisation wird durch einen rotierenden Analysator und einen Polarisator erreicht; der Zwischenaufsatz hat eine Bertrand-Linse und einen Anschluss für Kompensatoren
- Die Beleuchtung kann nach der Köhlerschen Methode eingerichtet werden, was die Lesbarkeit des Bildes steigert
- Der Trinokulartubus ermöglicht die Montage einer Digitalkamera im Trinokulartubus
- Die unendlich-korrigierten plan-achromatischen Objektive sind verzerrungsfrei; die Anschlüsse des Objektivrevolvers sind zentriert
- Drehbarer Objekttisch, Grob- und Feintrieb
- Kompatibel mit weiterem Zubehör: Okulare, Objektive usw.

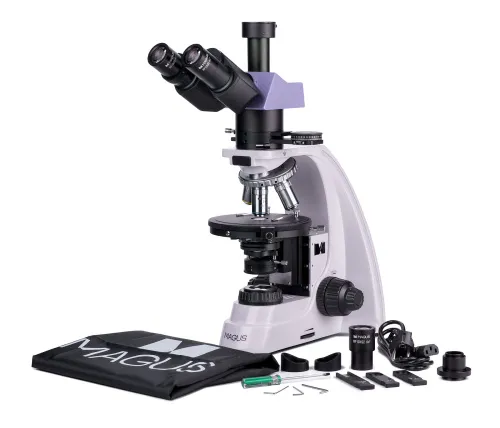

Lieferumfang:

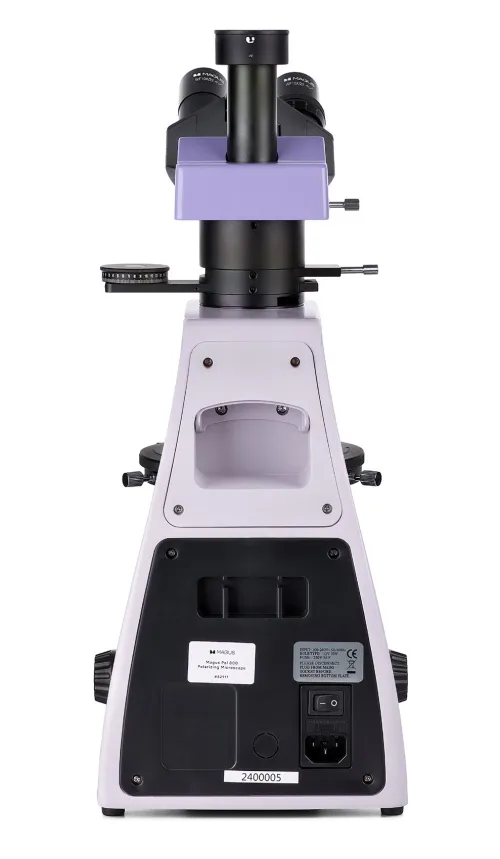

- Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
- Trinokularkopf
- Zwischentubus mit Bertrand-Linse, einem Analysator und einem Kompensatoranschluss

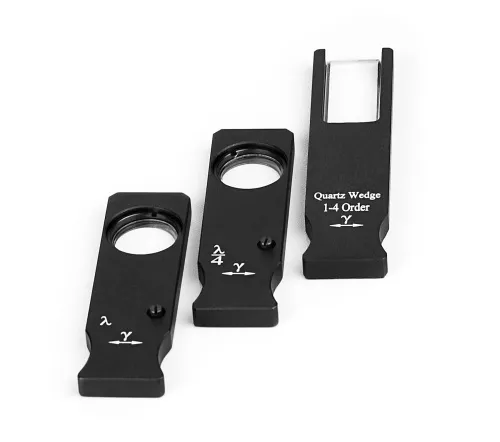

- Kompensatoren: λ-Kompensator, λ/4-Kompensator, Quarzkeil
- Unendlich-korrigierte plan-achromatische Objektive: PL 4-fach/0,10 AA 21 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 10-fach/0,25 AA 5,0 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 40-fach/0,65 (federbelastet) AA 0,66 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 60-fach/0,80 (federbelastet) AA 0,46 mm
- Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
- 10-fach/22 mm Okular mit Skala. Skalenwert: 0,1 mm.
- C-Mount-Adapter 1x
- Innensechskant-Schlüssel
- Stromversorgungskabel
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- Okular 10-fach/22 mm mit Fadenkreuz
- 12,5-fach/14 mm Okular (2 Stk.)
- 15-fach/15 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- 25-fach/9 mm Okular (2 Stk.)
- Unendlich-korrigierte plan-achromatische Objektive: PL 5-fach/0,12 AA 26,1 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL 20-fach/0,4 AA 8,8 mm
- Unendlich-korrigierte plan-achromatische Objektive, fluo: PL 100-fach/1,25 (federbelastet, Öl) AA 0,36 mm
- Unendlich-korrigierte plan-achromatische Objektive, fluo: PL 100-fach/0,8 (federbelastet, trocken) AA 2,02 mm
- Mechanische Objekttischhalterung
- Digitalkamera
- Kalibrierungsobjektträger
Produktnr. | 82911 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018508 |
Abmessungen der Verpackung (LxBxH) | 43x27x63 cm |
Versandgewicht | 14.5 kg |
Typ | biologisch, Licht-/optisch |
Kopf | trinokular |
Einblick | Siedentopf |
Kopfneigung | 30° |
Vergrößerung, x | 40–600 Grundausstattung (*optional: 40– 1000/1250/1500/2000/2500) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22 mm, Augenabstand: 10 mm; 10-fach/22 mm mit einer Skala (*optional: 10-fach/22 mm mit Fadenkreuz, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9) |
Objektive | unendlich-korrigierte plan-achromatische, spannungsfrei: PL 4-fach/0,10; PL 10-fach/0,25; PL 40-fach/0,65; PL 60-fach/0,80 (*optional: PL 5-fach/0,12; PL 20-fach/0,4; PL 100-fach/1,25 (Öl); PL 100-fach/0,8 (trocken)); parfokale Höhe 45 mm, ausgelegt für die Arbeit mit 0,17 mm dicken Deckgläsern |
Objektivrevolver | für 5 Objektive, Zentrierung |
Arbeitsabstand, mm | 21 (4-fach); 5,0 (10-fach); 0,66 (40-fach); 0,46 (60-fach); 26,1 (5-fach); 8,8 (20-fach); 0,36 (100-fach (Öl)); 2,02 (100-fach (trocken)) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | Ø150 |
Objekttisch, mm | um 360° drehbar, Zentrierung, 1°-Abstufung des Drehwinkels; eine Nonius-Skala zur Messung von Winkeln mit einer Genauigkeit von 0,1° |
Dioptrienausgleich am Okular, Dioptrien | ±5 (auf linkem Tubus) |
Kondensator | Abbe-Kondensor NA 1,25 mit einstellbarer Aperturblende und schwenkbarer Linse |
Blendenrad | einstellbare Aperturblende, einstellbare Irisfeldblende |
Fokus | koaxial, Grobtrieb (21 mm, 39,8 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feintrieb (0,002 mm) |
Beleuchtung | Halogen |
Helligkeitsregelung | ✓ |
Stromquelle | 220±22 V, 50 Hz, AC-Netz |
Lichtquelle, Typ | Halogenlampe: 12 V/30 W |
Temperaturbereich, °C | 5...+35 |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Polarisator | mit 0°, 90°, 180°, 270° Markierungen auf der Skala; um 360° drehbar |
Zwischentubus | integrierter Analysator mit Drehung 0-360°; eine Nonius-Skala zur Messung von Winkeln mit einer Präzision von 0,1°; Bertrand-Linse; Anschluss zur Installation von Kompensatoren |
Kompensator | λ-Kompensator; λ/4-Kompensator; Quarzkeil |
Anwendung | Labor/Medizin |
Beleuchtungsposition | unten |
Forschungsmethode | Hellfeld, Polarisation |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
