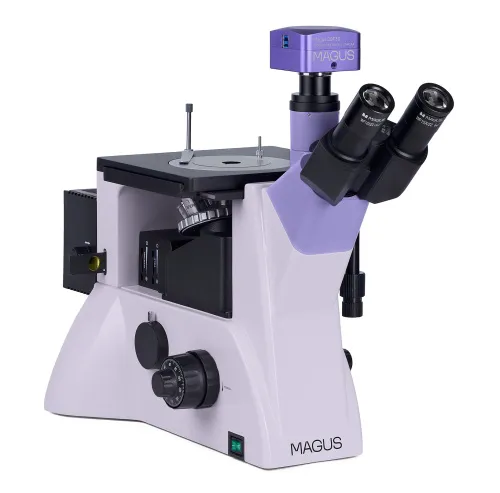

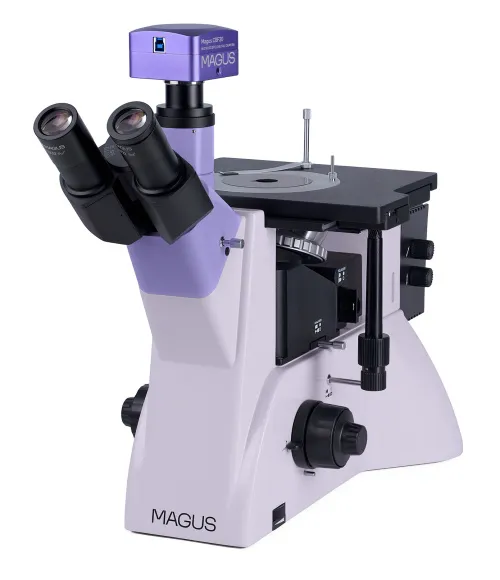

MAGUS Metal VD700 Metallurgisches Inverses Digitalmikroskop

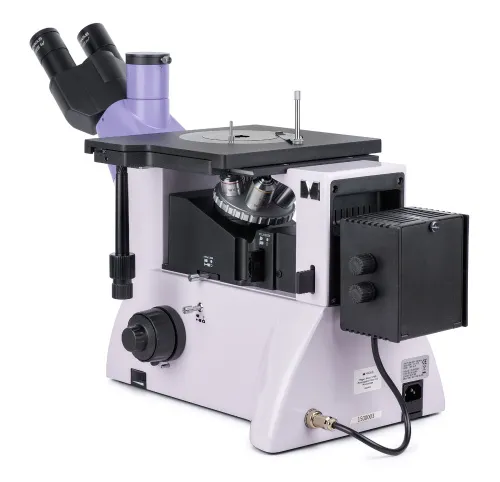

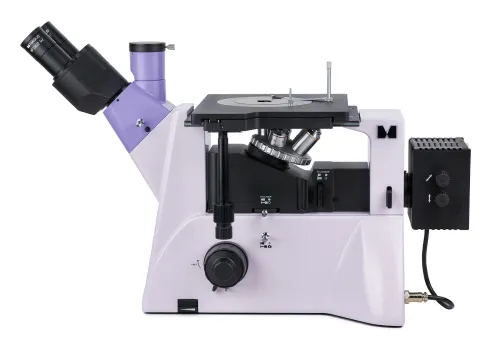

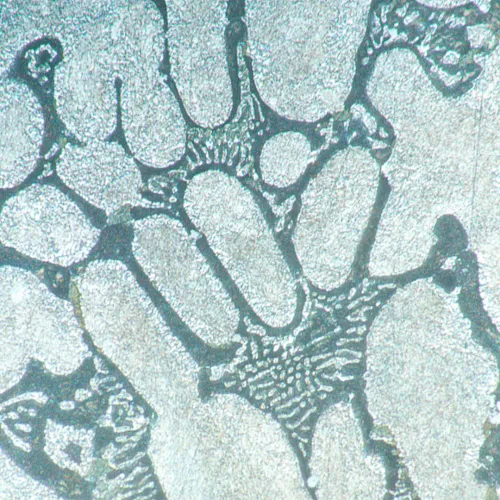

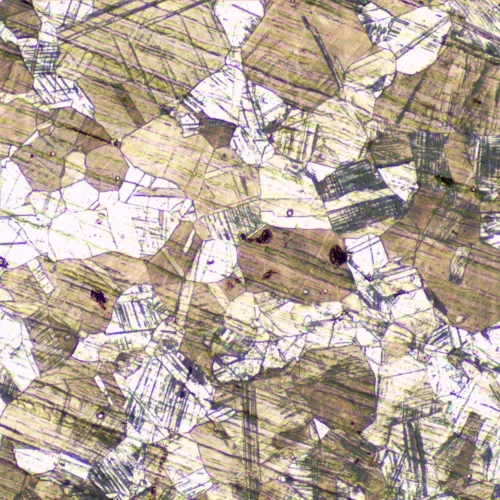

Das MAGUS Metal V700 Metallurgische Inverse Mikroskop eignet sich zur Untersuchung der Mikrostruktur von Metallen, Legierungen und Halbleitern im reflektierten Licht. Der Objekttisch kann Proben mit einem Gewicht von bis zu 2 kg aufnehmen (nur die Unterseite der Probe muss flach sein). Die anderen Teile der Probe erfordern keine Bearbeitung und können jede beliebige Form haben. Das Mikroskop ist für Hellfeld- und Polarisationslichtbeobachtungen konzipiert, verfügt über einen seitlichen Kameraanschluss und einen Trinokulartubus und eignet sich für eine Vielzahl von Labor- und Produktionsanwendungen.

Digitalkamera

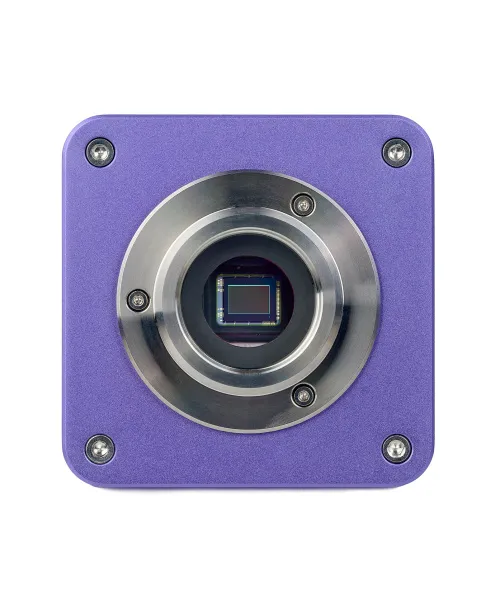

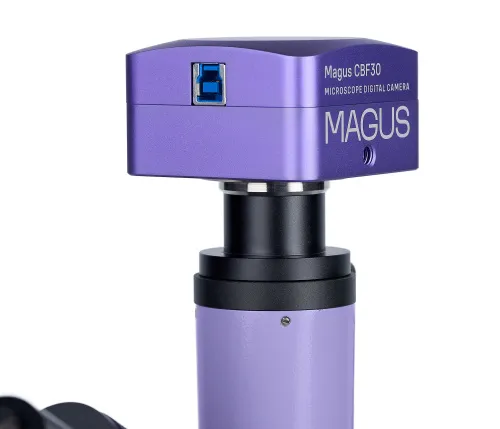

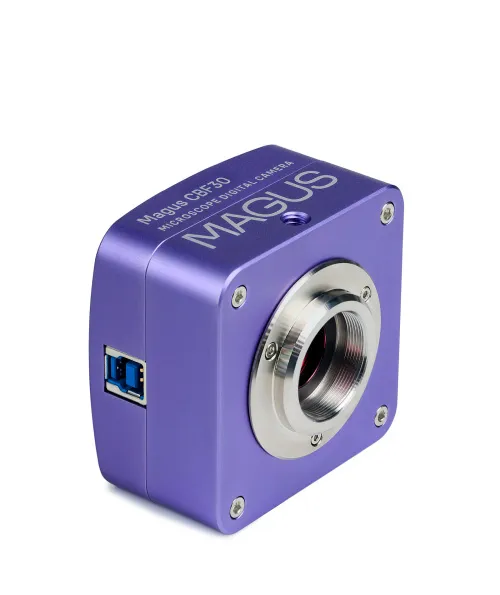

Mit der MAGUS CBF30 Digitalkamera können Sie Fotos und Videos durch ein Mikroskop aufnehmen, die resultierenden Dateien bearbeiten, Präsentationen organisieren und Linien- und Winkelmessungen von Objekten (nach korrekter Kalibrierung) durchführen.
Das Instrument ist für Mikroskope mit der Hellfeldmethode und Objektiven mit 4-, 10-, 20- und 40-fachen Vergrößerungen ausgelegt.

Mit dem 6,3-MP-Sensor können Sie helle und detaillierte Fotos und Videos mit einer maximalen Auflösung von 3072x2048 Pixel aufnehmen. Bei Bedarf kann die Auflösung auf 1536x1024 Pixel reduziert werden. Dies hat jedoch keinen Einfluss auf die Bildwiederholrate, die bei 59 Bildern pro Sekunde bleibt und so für flüssige Bildübergänge ohne Ruckeln oder Verzögerungen sorgt.

Der SONY Exmor Backlit Farb-CMOS-Sensor ermöglicht den Einsatz der Kamera auch bei schlechten Lichtverhältnissen. Das Bild bleibt gut lesbar und hell. Die Verwendung eines Adapters mit einer 0,5- bis 0,75-fachen Vergrößerung sorgt für ein möglichst klares Bild ohne Verzeichnungen.

Optik

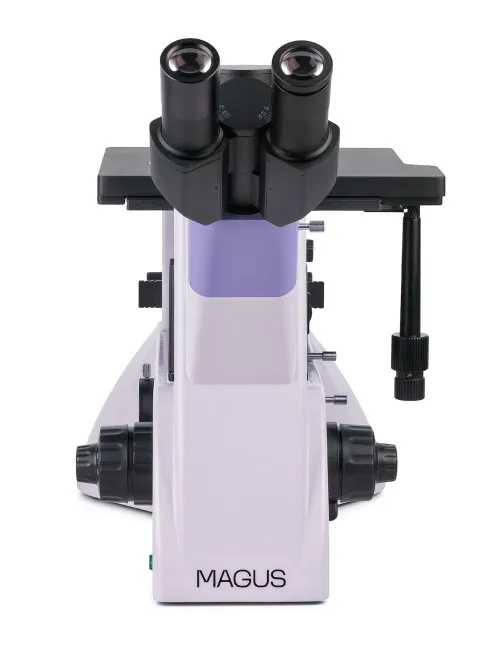

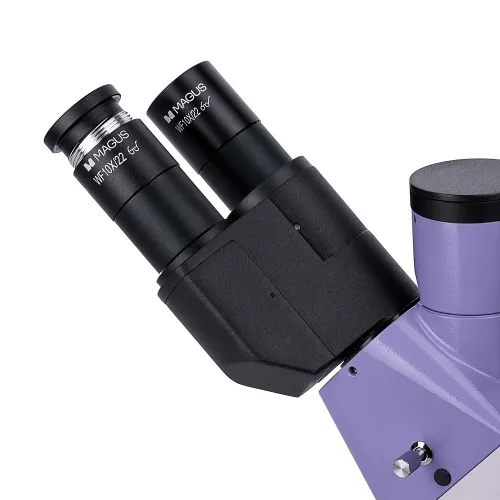

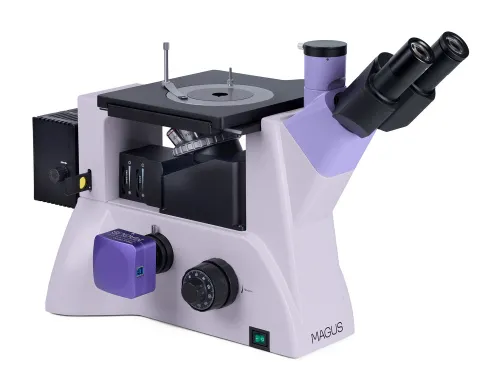

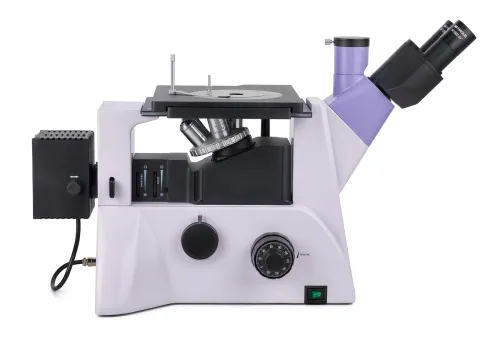

Das Mikroskop ist mit einem speziell konstruierten Trinokularkopf ausgestattet – die Position der Okulare ist verstellbar; Eine Drehung um 180° ist möglich. Die Digitalkamera ist im seitlichen Kameraanschluss am Mikroskopkörper montiert und der Monitor ist im Trinokulartubus am Mikroskopkopf montiert. Strahlteilung am Körper – 100:0/0:100, am Trinokularkopf 50:50 und 100:0.

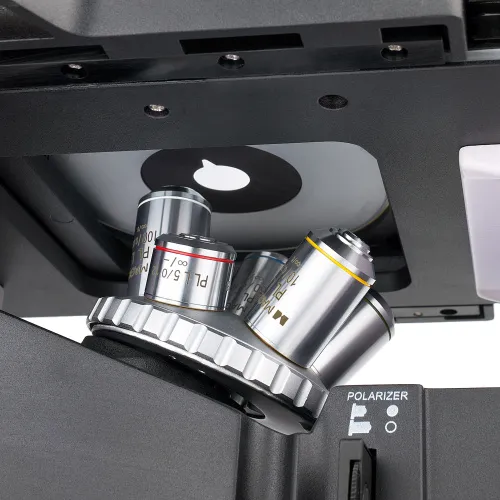

Der Objektivrevolver befindet sich unter der untersuchten Probe und verfügt über 5 Objektivschlitze (alle sind in der Grundkonfiguration enthalten). Bei allen Objektiven handelt es sich um achromatische Infinity-Plan-Objektive mit großen Arbeitsabständen. Anstelle eines der mitgelieferten Objektive kann ein zusätzliches Objektiv montiert werden. In der Grundausstattung reicht die Vergrößerung des Mikroskops von 50x bis 1000x.

Beleuchtung

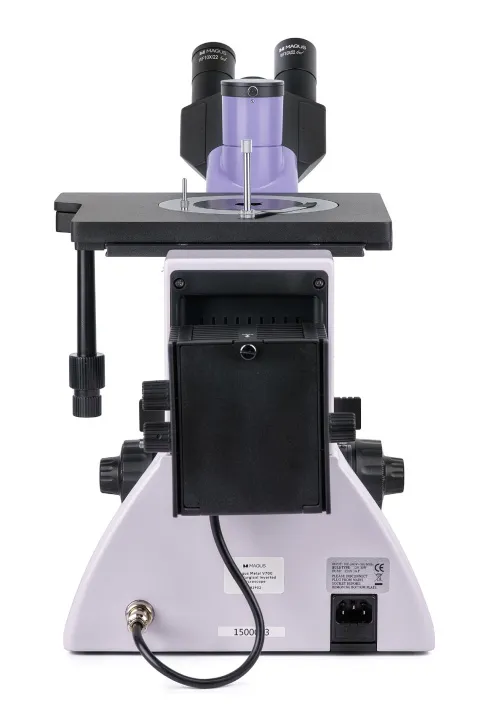

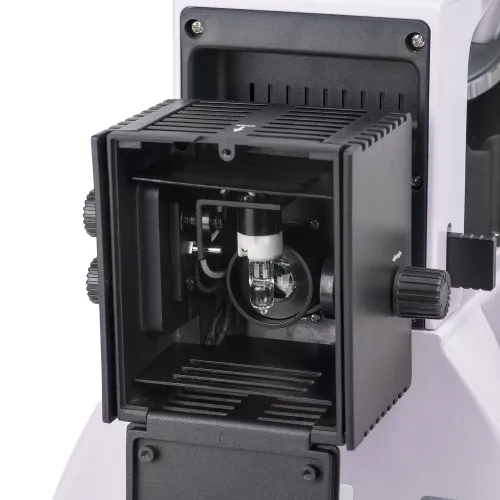

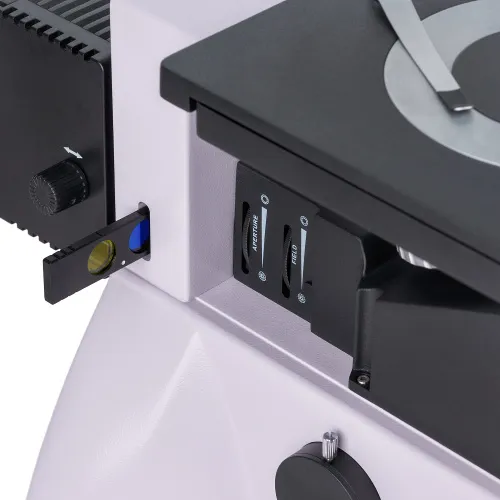

Der Auflichtstrahler verfügt über eine 30-W-Halogenglühbirne mit einstellbarer Helligkeit. Das Lampenhaus wird über ein Netzteil mit Strom versorgt. Es ist hell genug, um Beobachtungen mit allen mitgelieferten Objektiven unter Verwendung von Hellfeld- oder Polarisationsmikroskopietechniken durchzuführen. Es besteht die Möglichkeit, die Köhler-Beleuchtung einzurichten und die Lichtquelle entlang dreier Achsen zu zentrieren. Mit Farbfiltern lässt sich die Farbwiedergabe in der Mikroskopfotografie verändern. Es gibt Polarisationsgeräte – einen Analysator und einen Polarisator – die beide abnehmbar sind.

Objekttisch und Fokussiermechanismus

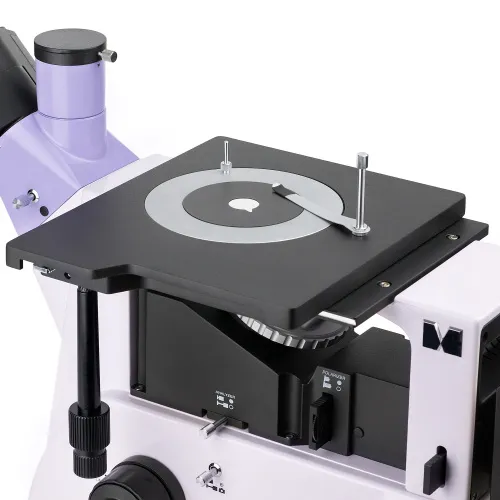

Eine runde Objekttischplatte mit einem 10-mm-, 20-mm- oder 30-mm-Loch, die in den Objekttisch eingesetzt wird und die Probe mit einem Probenhalter fixiert. Der Objekttischisch ist recht groß (242 x 200 mm) und bewegt sich mit der befestigten Probe entlang zweier Achsen. Mit dem Grob- und Feintrieb können Sie die Bildschärfe anpassen. Sie können die Steifigkeit der Grobknopfspannung einstellen und es gibt einen Feststellknopf.

Zubehör

Zusätzliches Zubehör ermöglicht es, das MAGUS Metal V700 Mikroskop optimal zu nutzen. Okulare, achromatische Planobjektive mit großem Arbeitsabstand, Kalibrierungsobjektive und Digitalkameras sind verfügbar.

Hauptmerkmale des Mikroskops:

• Untersuchung großer und schwerer Proben mithilfe von Hellfeld- und Polarisationsmikroskopietechniken; Es sollte nur eine Seite der Probe bearbeitet werden
• Großer Objekttisch, runde, drehbare Objekttischplatten mit 10-mm-, 20-mm- und 30-mm-Löchern
• Der Trinokularkopf kann bei der Montage um 180° gedreht werden
• Zwei Möglichkeiten zur Montage einer Digitalkamera und eines Monitors: am Trinokularkopf mit 50:50 und 100:0 Strahlteilung oder am Mikroskopkörper mit 100:0 oder 0:100 Strahlteilung
• Beobachtungen im Auflicht, Lichtquelle – 30-W-Halogenglühbirne mit einstellbarer Helligkeit
• Köhler-Beleuchtungsaufbau, abnehmbarer Analysator und Polarisator sowie eine zentrierbare Lichtquelle
• Große Auswahl an kompatiblem Zubehör zur Erweiterung der Möglichkeiten des Mikroskops

Hauptmerkmale der Kamera:

• Empfohlen für die Verwendung mit Objektiven mit geringer Vergrößerung
• Lichtempfindlicher Farbsensor für klare Bilder auch bei schlechten Lichtverhältnissen
• Bildrate von 59 Bildern pro Sekunde, was für die Beobachtung von sich bewegenden Objekten oder schnell ablaufenden Prozessen ausreichend ist
• Das Set enthält eine Software, die die volle Funktionalität aller Kamerafunktionen gewährleistet und somit einen „Schnellstart“ ermöglicht
• Zuverlässige USB-3.0-Schnittstelle für hohe Datenübertragungsgeschwindigkeiten
• Einstellung der Auflösung, so dass Sie die Option wählen können, die Ihnen jeweils am besten passt

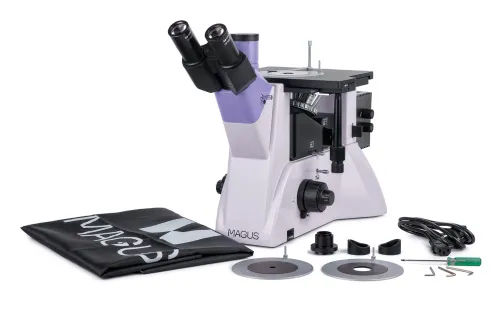

Lieferumfang:

• MAGUS CBF30 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA 3,98 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA 2,08 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA 1,25 mm
• Kalibrierungsobjektträger
