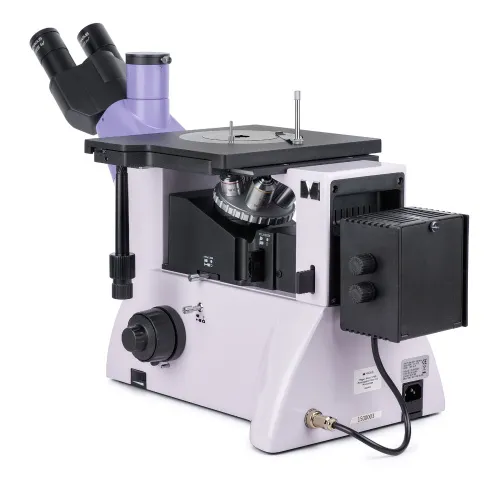

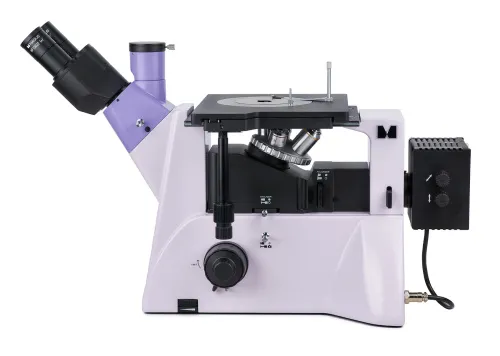

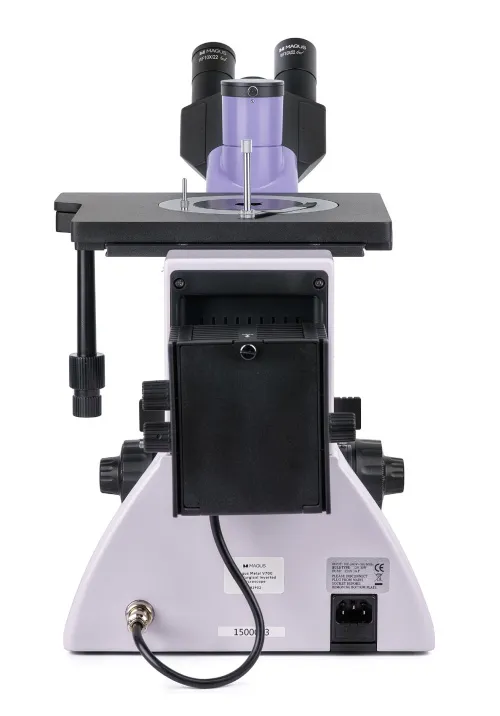

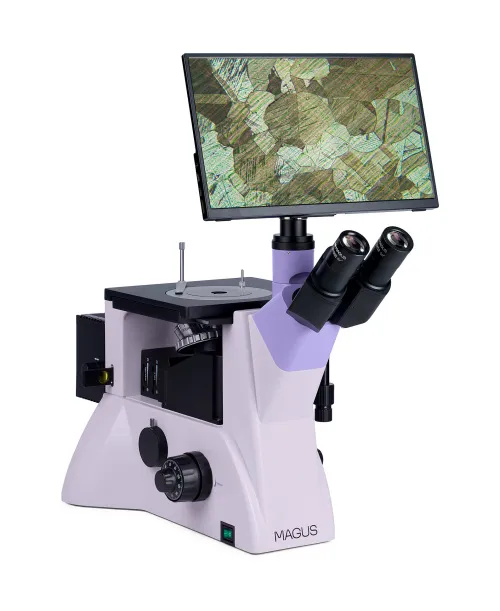

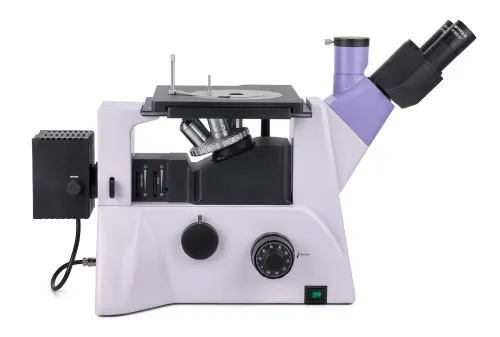

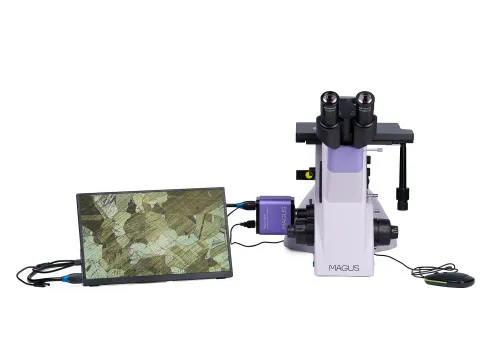

MAGUS Metal VD700 LCD Metallurgisches Inverses Digital Mikroskop

Das MAGUS Metal V700 Metallurgische Inverse Mikroskop eignet sich zur Untersuchung der Mikrostruktur von Metallen, Legierungen und Halbleitern im reflektierten Licht. Der Objekttisch kann Proben mit einem Gewicht von bis zu 2 kg aufnehmen (nur die Unterseite der Probe muss flach sein). Die anderen Teile der Probe erfordern keine Bearbeitung und können jede beliebige Form haben. Das Mikroskop ist für Hellfeld- und Polarisationslichtbeobachtungen konzipiert, verfügt über einen seitlichen Kameraanschluss und einen Trinokulartubus und eignet sich für eine Vielzahl von Labor- und Produktionsanwendungen.

Digitalkamera

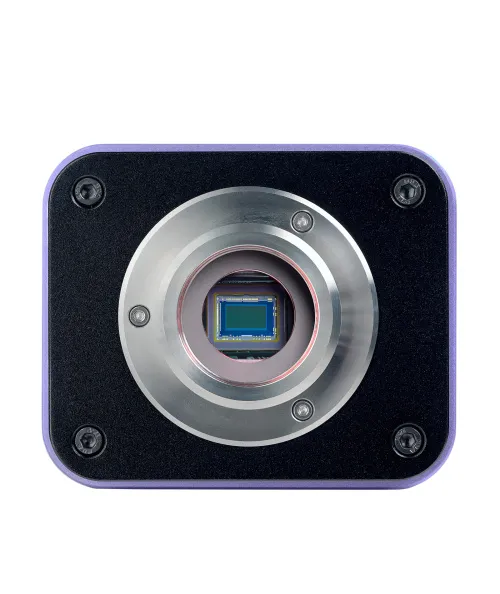

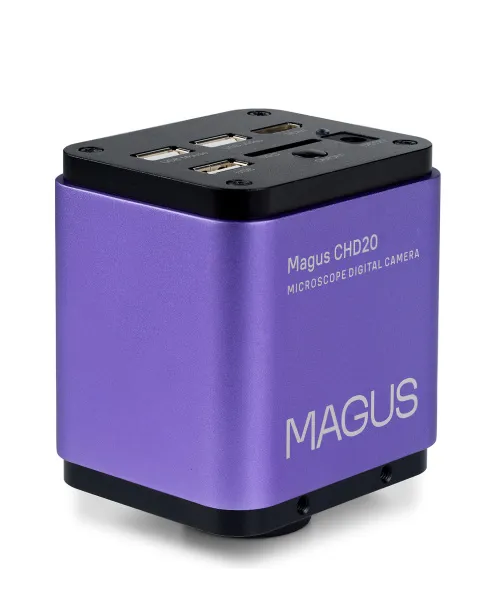

Die MAGUS CHD20 Digitalkamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px. Die Kamera verfügt über eine hohe Lichtempfindlichkeit, die sich für die Arbeit bei fluoreszierendem Licht eignet. Durch die Verwendung von R-, G-, B-Primärfarbmosaikfiltern wird ein niedriger Dunkelstrom und ein klares Bild erreicht.

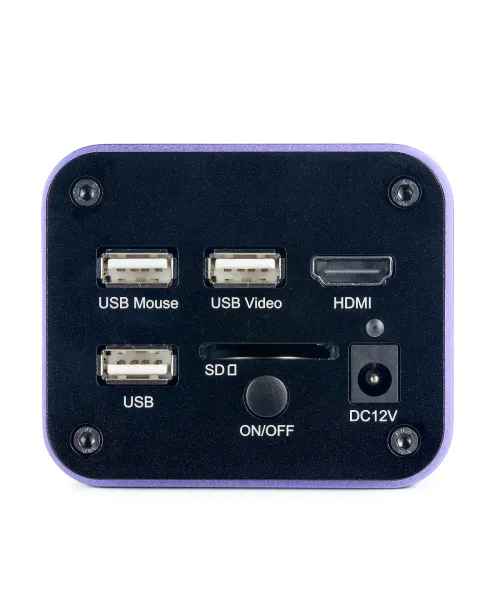

Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Für den Anschluss der Kamera an einen PC steht eine zusätzliche USB 2.0-Schnittstelle zur Verfügung.
Die Videoaufzeichnung erfolgt je nach Videoausgangsschnittstelle mit 60 oder 50 Bildern pro Sekunde. Die Kamera kombiniert eine hohe Bildwiederholfrequenz und HDMI mit hoher Bandbreite, so dass die Videos lebendig sind und keine Lücken zwischen den Bildern aufweisen. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

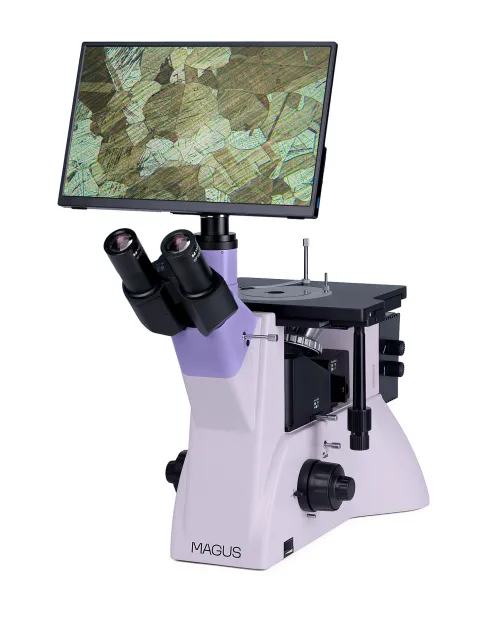

MAGUS MCD Bildschirme arbeiten in Kombination mit MAGUS CHD Kameras und bilden ein komplettes Bildgebungssystem für MAGUS Mikroskope.
Die Verbindung zur Kamera erfolgt über ihre HDMI-Schnittstelle. Der Bildschirm zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display hat einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Selbst bei einem großen Betrachtungswinkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

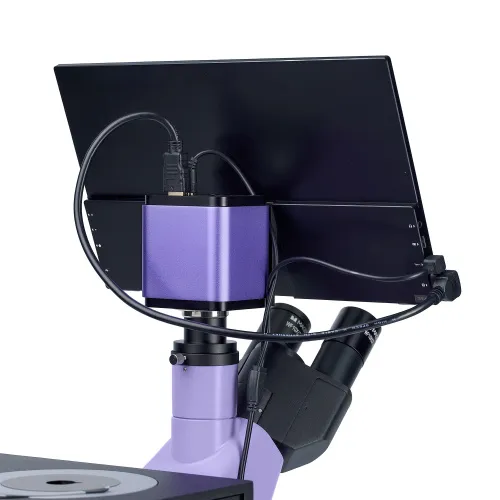

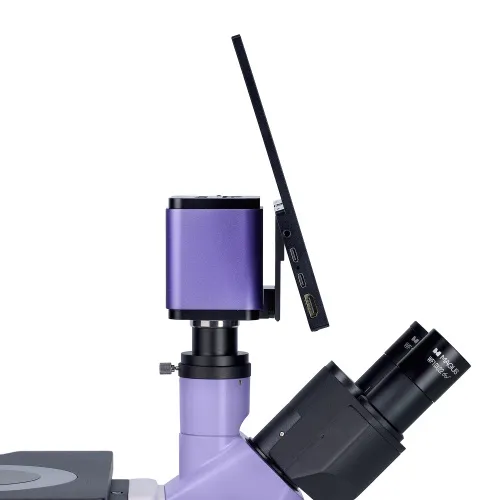

Der Bildschirm kann mit einem Klappständer auf einer horizontalen Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ befestigt werden.

Optik

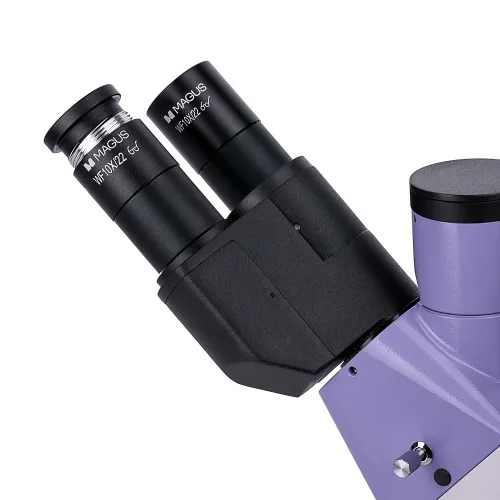

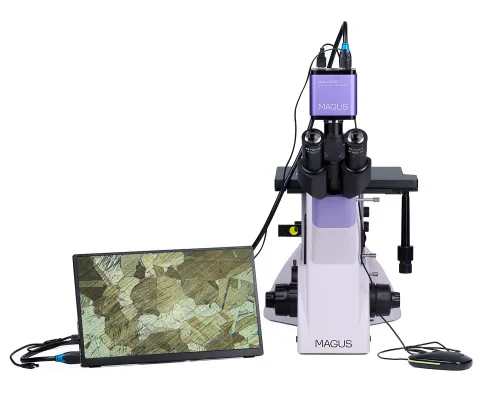

Das Mikroskop ist mit einem speziell konstruierten Trinokularkopf ausgestattet – die Position der Okulare ist verstellbar; Eine Drehung um 180° ist möglich. Die Digitalkamera ist im seitlichen Kameraanschluss am Mikroskopkörper montiert und der Monitor ist im Trinokulartubus am Mikroskopkopf montiert. Strahlteilung am Körper – 100:0/0:100, am Trinokularkopf 50:50 und 100:0.

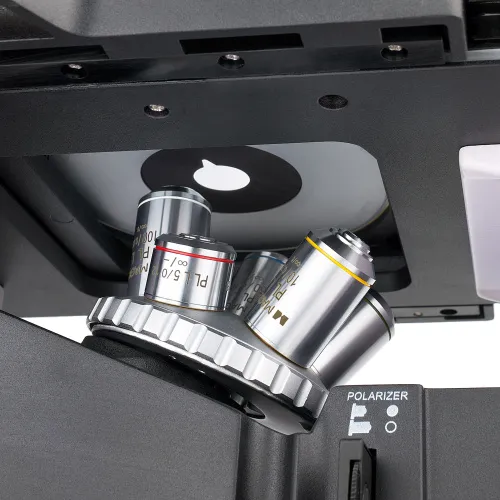

Der Objektivrevolver befindet sich unter der untersuchten Probe und verfügt über 5 Objektivschlitze (alle sind in der Grundkonfiguration enthalten). Bei allen Objektiven handelt es sich um achromatische Infinity-Plan-Objektive mit großen Arbeitsabständen. Anstelle eines der mitgelieferten Objektive kann ein zusätzliches Objektiv montiert werden. In der Grundausstattung reicht die Vergrößerung des Mikroskops von 50x bis 1000x.

Beleuchtung

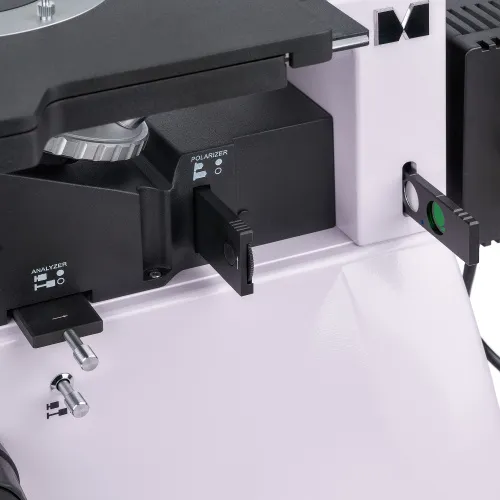

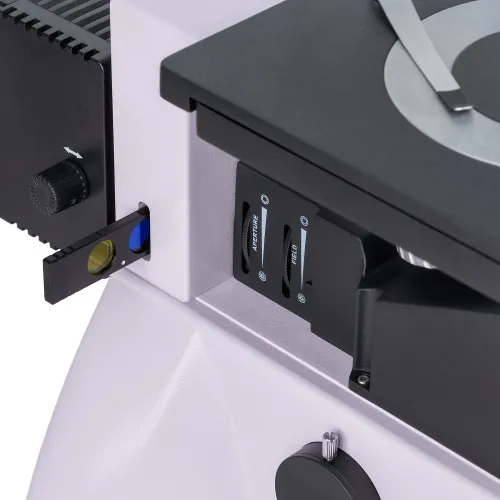

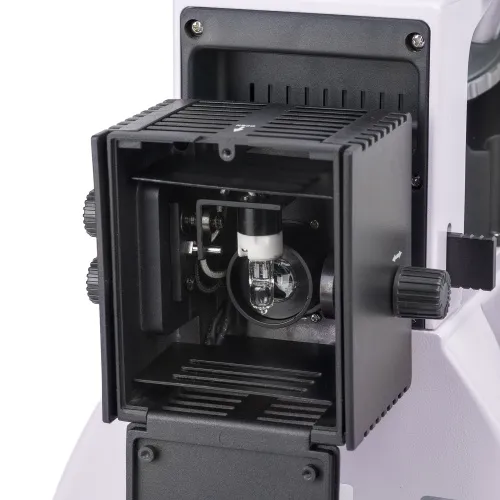

Der Auflichtstrahler verfügt über eine 30-W-Halogenglühbirne mit einstellbarer Helligkeit. Das Lampenhaus wird über ein Netzteil mit Strom versorgt. Es ist hell genug, um Beobachtungen mit allen mitgelieferten Objektiven unter Verwendung von Hellfeld- oder Polarisationsmikroskopietechniken durchzuführen. Es besteht die Möglichkeit, die Köhler-Beleuchtung einzurichten und die Lichtquelle entlang dreier Achsen zu zentrieren. Mit Farbfiltern lässt sich die Farbwiedergabe in der Mikroskopfotografie verändern. Es gibt Polarisationsgeräte – einen Analysator und einen Polarisator – die beide abnehmbar sind.

Objekttisch und Fokussiermechanismus

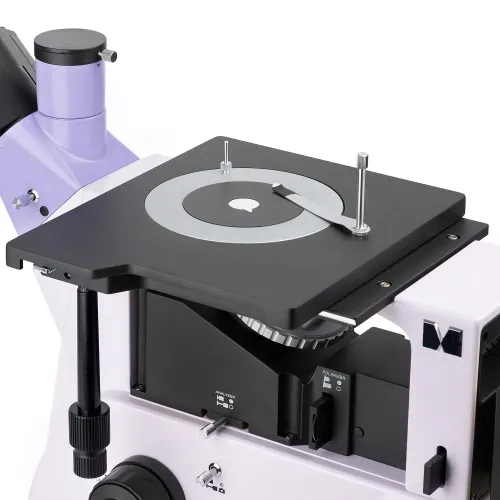

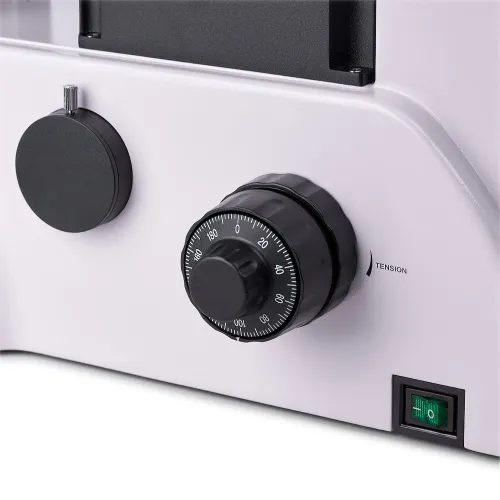

Eine runde Objekttischplatte mit einem 10-mm-, 20-mm- oder 30-mm-Loch, die in den Objekttisch eingesetzt wird und die Probe mit einem Probenhalter fixiert. Der Objekttischisch ist recht groß (242 x 200 mm) und bewegt sich mit der befestigten Probe entlang zweier Achsen. Mit dem Grob- und Feintrieb können Sie die Bildschärfe anpassen. Sie können die Steifigkeit der Grobknopfspannung einstellen und es gibt einen Feststellknopf.

Zubehör

Zusätzliches Zubehör ermöglicht es, das MAGUS Metal V700 Mikroskop optimal zu nutzen. Okulare, achromatische Planobjektive mit großem Arbeitsabstand, Kalibrierungsobjektive und Digitalkameras sind verfügbar.

Hauptmerkmale des Mikroskops:

• Untersuchung großer und schwerer Proben mithilfe von Hellfeld- und Polarisationsmikroskopietechniken; Es sollte nur eine Seite der Probe bearbeitet werden
• Großer Objekttisch, runde, drehbare Objekttischplatten mit 10-mm-, 20-mm- und 30-mm-Löchern
• Der Trinokularkopf kann bei der Montage um 180° gedreht werden
• Zwei Möglichkeiten zur Montage einer Digitalkamera und eines Monitors: am Trinokularkopf mit 50:50 und 100:0 Strahlteilung oder am Mikroskopkörper mit 100:0 oder 0:100 Strahlteilung
• Beobachtungen im Auflicht, Lichtquelle – 30-W-Halogenglühbirne mit einstellbarer Helligkeit
• Köhler-Beleuchtungsaufbau, abnehmbarer Analysator und Polarisator sowie eine zentrierbare Lichtquelle
• Große Auswahl an kompatiblem Zubehör zur Erweiterung der Möglichkeiten des Mikroskops

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC über die HDMI-Schnittstelle. Kann über die USB 2.0-Schnittstelle an einen PC angeschlossen werden
• Die Kameraauflösung beträgt 1920x1080 px – eine ideale Wahl für die Anzeige von Bildern auf einem Full HD-Monitor
• 60 oder 50 Bilder pro Sekunde je nach Videoausgangsschnittstelle für die Beobachtung bewegter Objekte, die Aufzeichnung von Videos und die ruckelfreie Bewegung der Präparate
• Der SONY Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD20 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 2.0-Kabel (2 m), USB-Maus, SD-Speicherkarte 32 GB, AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Bildschirm
• Basis mit Stromanschluss, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA 3,98 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA 2,08 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA 1,25 mm
• Kalibrierungsobjektträger
