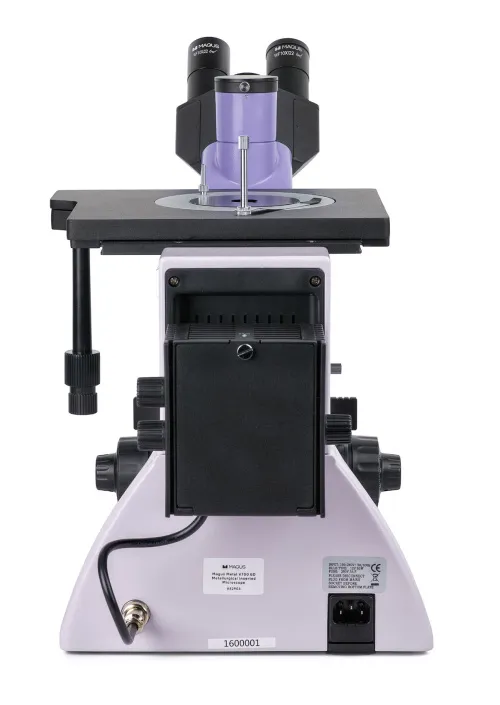

MAGUS Metal VD700 BD Metallurgisches Inverses Digitale Mikroskop

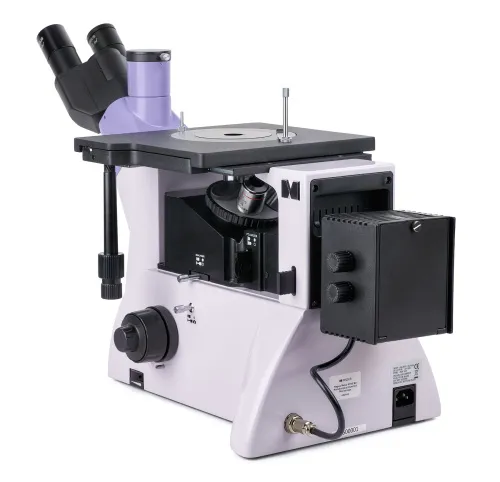

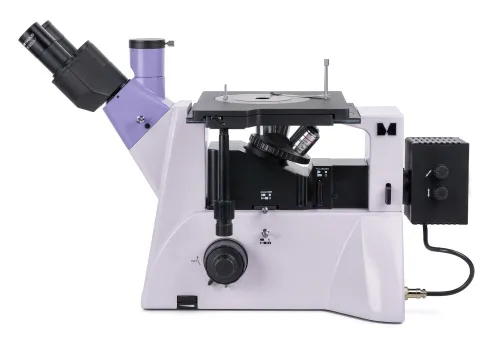

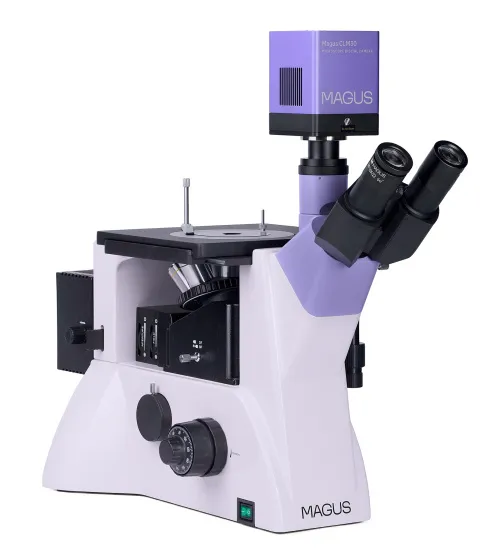

MAGUS Metal VD700 BD ist ein inverses metallurgisches digitale Mikroskop – der drehbare Objektivrevolver befindet sich unter der Probe und nutzt reflektiertes Licht für Beobachtungen. Verfügbare Mikroskopietechniken: Hellfeld, Dunkelfeld und polarisiertes Licht. Das Mikroskop wird zur Untersuchung von Metallen, Legierungen, Halbleitern und anderen undurchsichtigen Proben mit großen Abmessungen bis zu 2 kg verwendet. Es wird häufig in Industrieanlagen, Fabriken und Qualitätskontrolllabors sowie in Universitäten und Forschungszentren eingesetzt.

Digitalkamera

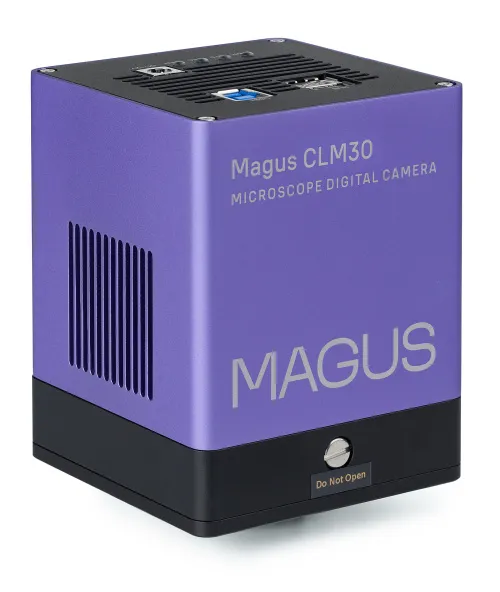

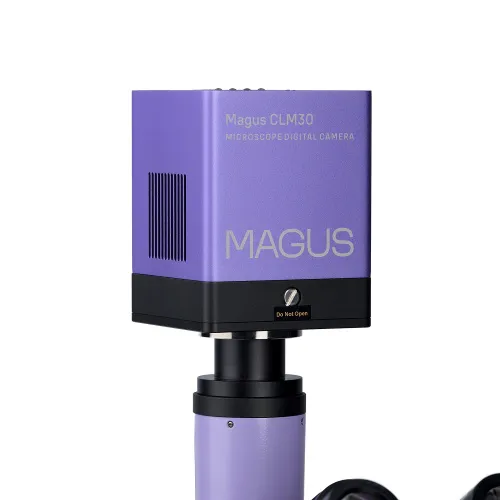

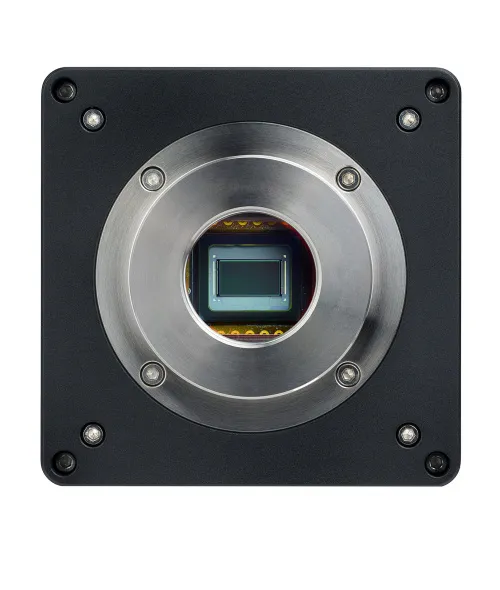

Die MAGUS CLM30 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie ausgelegt worden.
Die Kamera ist mit einem 8,3-MP-Sensor ausgestattet und erzeugt realistische Bilder mit einer Auflösung von 3840x2160 Pixeln. Die Kamera wird für die Verwendung mit 4-, 10-, 20- und 40-fachen Objektiven empfohlen. Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera feinere Details erkennen.
Videos werden mit 45 oder 70 Bildern pro Sekunden aufgezeichnet, je nach deren Auflösung: Sie sind flüssig mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit und ohne Verzögerung angezeigt. Die Kamera erleichtert die Arbeit mit sich bewegenden Objekten und eignet sich für Vorführungen im Klassenzimmer.
Die Kamera ist mit einer USB 3.0-Schnittstelle ausgestattet. Die Datenübertragungsgeschwindigkeit ist zehnmal schneller als bei USB 2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Optik

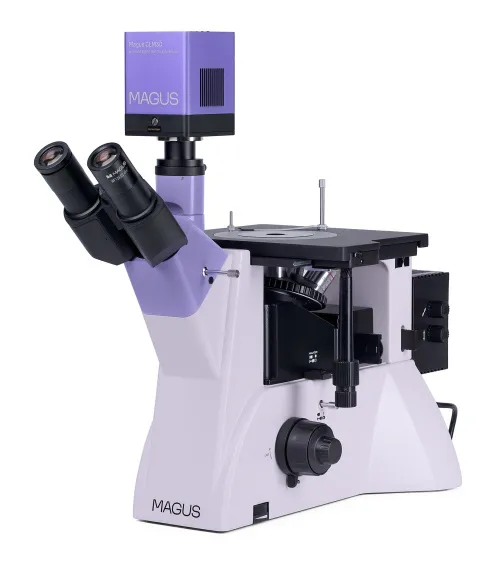

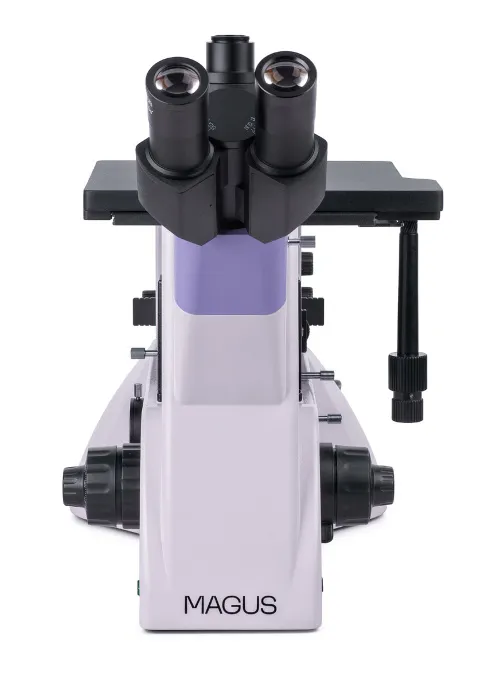

Sie können den Mikroskopkopf standardmäßig montieren oder je nach Konstruktion um 180° drehen. Es besteht die Möglichkeit, eine Digitalkamera und einen Monitor zu installieren: Im Mikroskopkopf befindet sich ein Trinokulartubus, am Körper ein seitlicher Kameraanschluss. Die Strahlteilung ist für beide verfügbar: 50:50 und 100:0 für den Mikroskopkopf sowie 100:0 und 0:100 für den Körper.

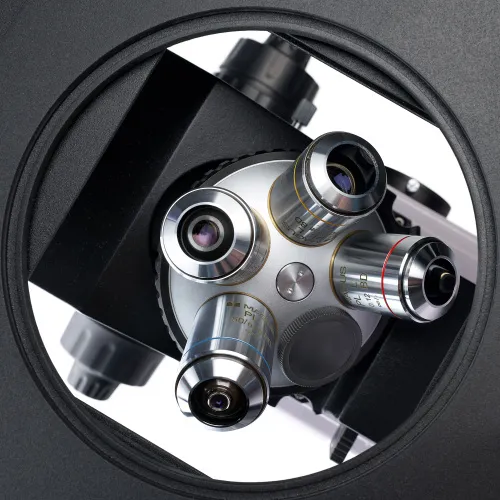

Unter dem untersuchten Objekt befindet sich ein Objektivrevolver für 5 Objektive. Es gibt 4 Steckplätze für die Installation der mitgelieferten Objektive und einen weiteren Steckplatz für die Installation eines zusätzlichen Objektivs. Alle Objektive für dieses Mikroskop sind mit BD gekennzeichnet, d. h. sie sind speziell für die Hellfeld- und Dunkelfeldmikroskopie konzipiert und verfügen über einen großen Arbeitsabstand.

Beleuchtung

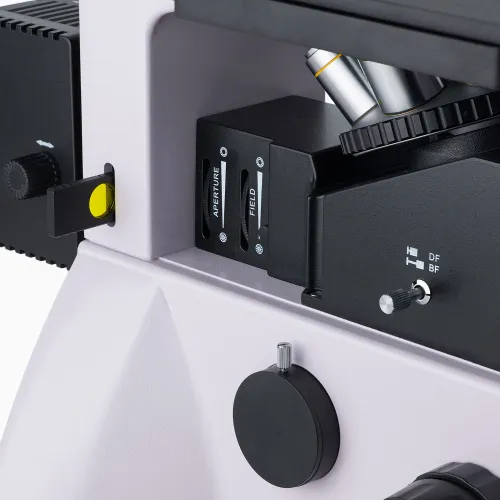

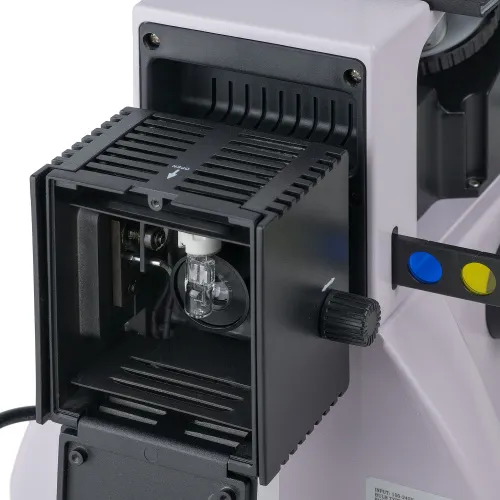

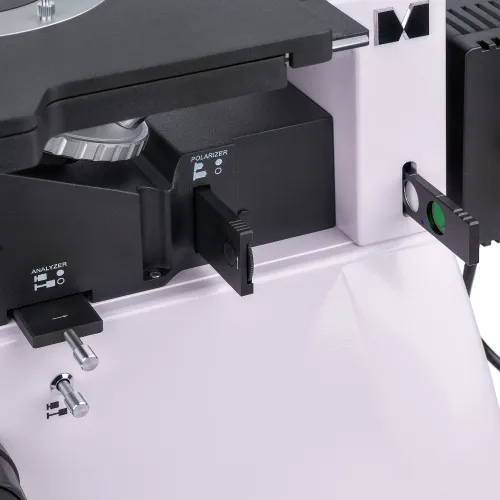

Lichtquelle: 50-W-Halogenglühbirne. Die warme Beleuchtung reduziert die Belastung der Augen und ist ideal für stundenlanges Arbeiten mit dem Mikroskop. Dank der leistungsstarken Beleuchtung erhalten Sie mit allen Mikroskopietechniken und jedem Objektiv ein detailliertes, scharfes Bild. Die Lichtquelle lässt sich entlang dreier Achsen zentrieren und die Köhler-Beleuchtung kann über Apertur- und Feldblenden eingestellt werden. Das Auflichtbeleuchtungssystem umfasst außerdem eine Polarisationseinrichtung und eine Dunkelfeldeinrichtung.

Objekttisch und Fokussiermechanismus

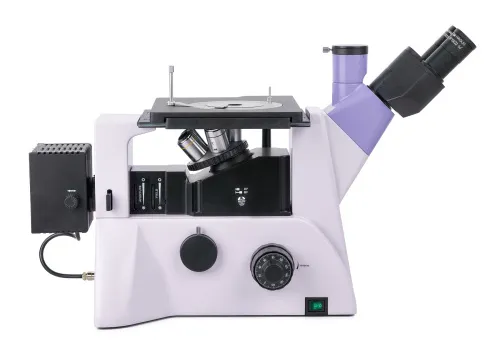

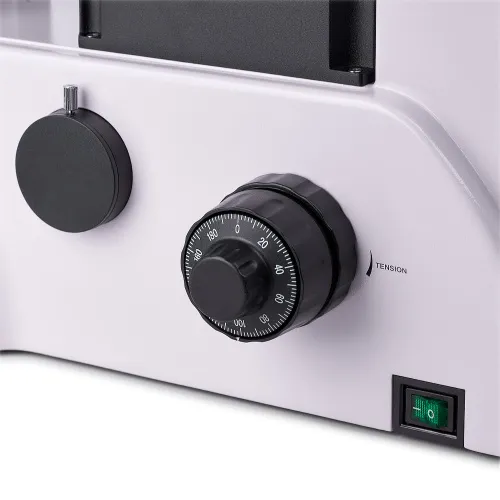

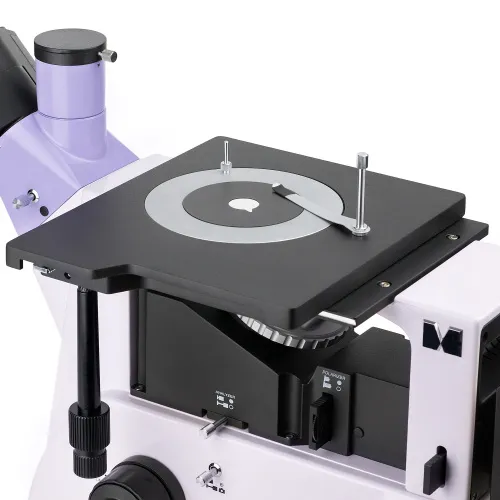

Objekttisch mit einer runden rotierenden Objekttischplatte in der Mitte. Je nach Verwendungszweck können unterschiedliche Platten verwendet werden: Sie unterscheiden sich im Durchmesser des Lochs – 10 mm, 20 mm oder 30 mm. Nachdem die Probe auf den Objektisch gelegt wurde, wird sie mit einem Halter gesichert. Die Probe bewegt sich zusammen mit dem Objekttisch in zwei Richtungen: X-Achse oder Y-Achse. Zur Fokuseinstellung werden Grobfokussierung (verfügt über einen Feststellknopf und Spannungseinstellung) und Feinfokussierung verwendet. Auf beiden Seiten befinden sich koaxiale Grob- und Feinfokussierungsknöpfe, sodass Sie Ihre Hände bei der Verwendung eines Mikroskops auf den Tisch legen können, anstatt sie in der Luft zu halten.

Zubehör

Wenn Sie dem MAGUS Metal V700 BD-Mikroskop zusätzliches Zubehör hinzufügen, erweitern sich seine Möglichkeiten. Zum Zubehör gehören Okulare, Dunkelfeld- und Hellfeldobjektive mit großem Arbeitsabstand, Digitalkameras und Kalibrierobjektive.

Hauptmerkmale des Mikroskops:

• Objekttisch mit runden Objekttischplatten mit 10-mm-, 20-mm- und 30-mm-Löchern; Geeignet für die Untersuchung schwerer und großer Proben
• Hellfeld-, Dunkelfeld- und Polarisationslichtmikroskopietechniken
• Möglichkeit, den Mikroskopkopf während der Installation um 180° zu drehen
• Zwei Möglichkeiten zur Montage des Monitors und der Digitalkamera: Trinokulartubus und seitlicher Kameraanschluss; Strahlteilung: 100:0 und 0:100 am Körper und 50:50 und 100:0 am Trinokularkopf
• Leistungsstarker Halogenstrahler (50 W) für komfortable Beobachtungen mit Dunkelfeldtechnik, Helligkeitsregelung, Köhler-Beleuchtungsaufbau, Farbfilter und eine Lichtquelle, die entlang drei Achsen zentriert werden kann
• Optionales Zubehör zur Verbesserung der Leistung des Mikroskops

Hauptmerkmale der Kamera:

• Für Fluoreszenz- und Dunkelfeldmikroskopie mit 4-, 10-, 20- und 40-fachen Objektiven
• 8,3 MP Auflösung: Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera feinere Details erkennen
• 45 und 70 Bilder pro Sekunde bei Auflösungen von 3840x2160 px und 1920x1080 px für die Untersuchung von sich bewegenden Proben, die Aufnahme von Videos und die Bewegung des Präparats ohne Ruckeln und Verzögerungen
• Das Peltierelement senkt die Sensortemperatur bei längerem Betrieb und eliminiert thermisches Rauschen. Daher können bei der Aufnahme von Fotos lange Verschlusszeiten verwendet werden.
• Der SONY Exmor Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.

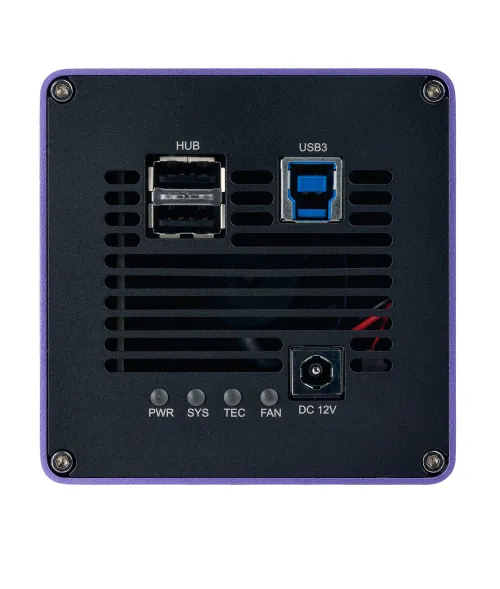

• USB 3.0-Schnittstelle für schnelle und reibungslose Datenübertragung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

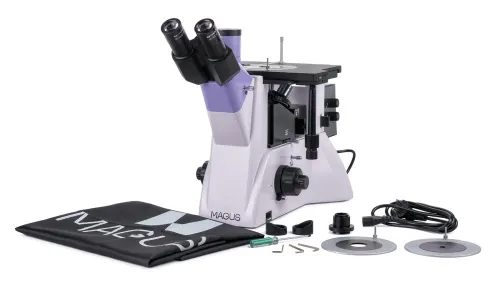

Lieferumfang:

• Die MAGUS CLM30 Digitalkamera (Digitalkamera, USB-Kabel, Adapter 12 V, 3 A, Koffer, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm

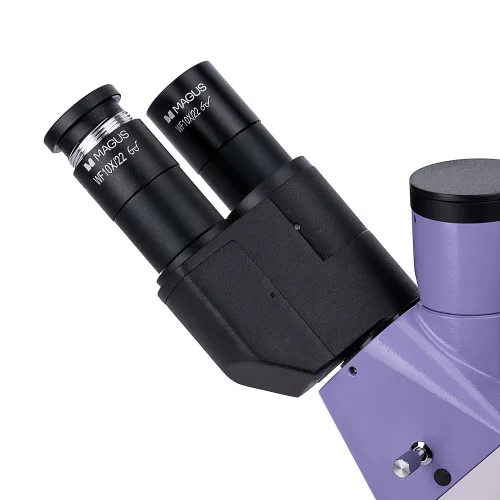

• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA 1,9 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA 0,8 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA 0,4 mm
• Kalibrierungsobjektträger
