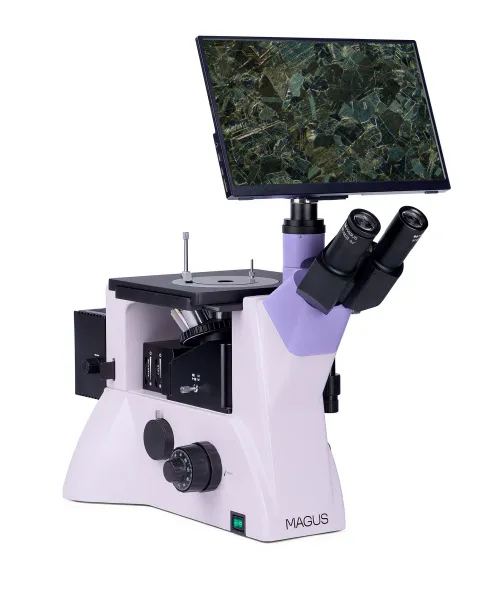

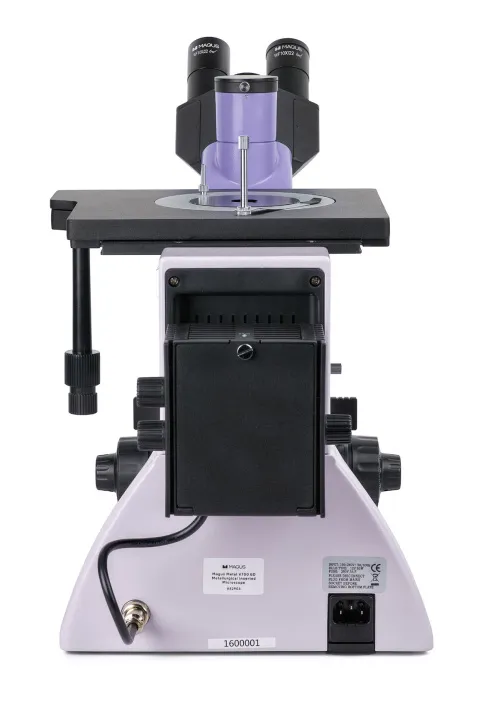

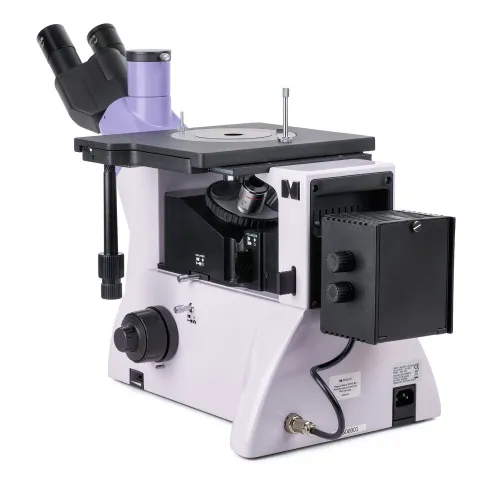

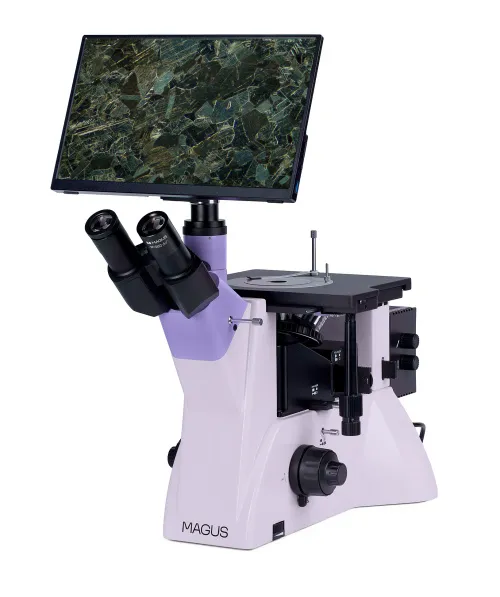

MAGUS Metal VD700 BD LCD Metallurgisches Inverses Digitales Mikroskop
Mit Kamera und Bildschirm. Vergrößerung: 50- bis 500-fach. Trinokularkopf, planachromatische Objektive für Dunkelfeld- und Hellfeldmikroskopie, 50-W-Halogen-Auflichtbeleuchtung
Produktnr. | 83039 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018492 |
Abmessungen der Verpackung (LxBxH) | 49x34x68 cm |
Versandgewicht | 19.25 kg |

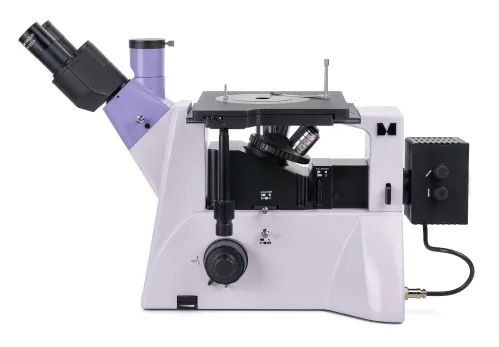

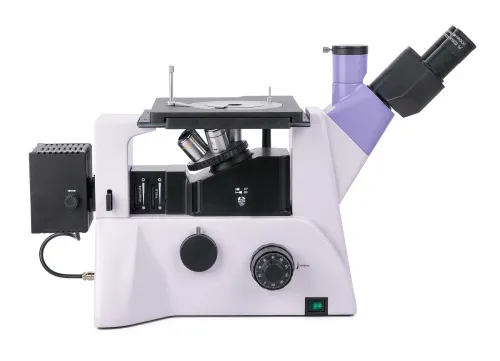

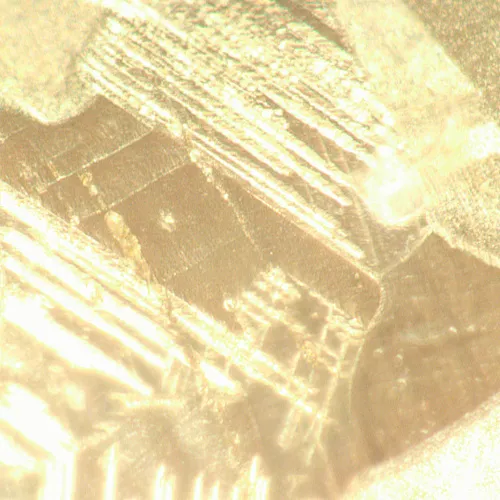

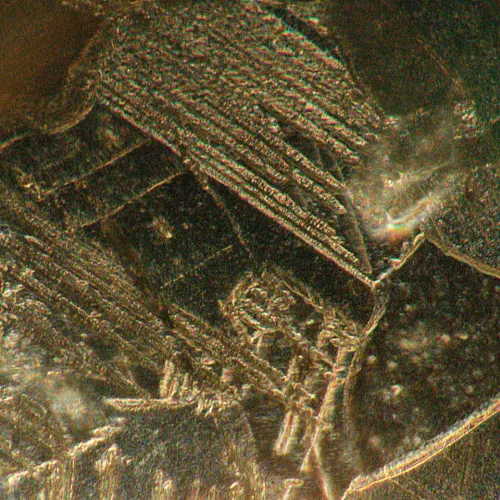

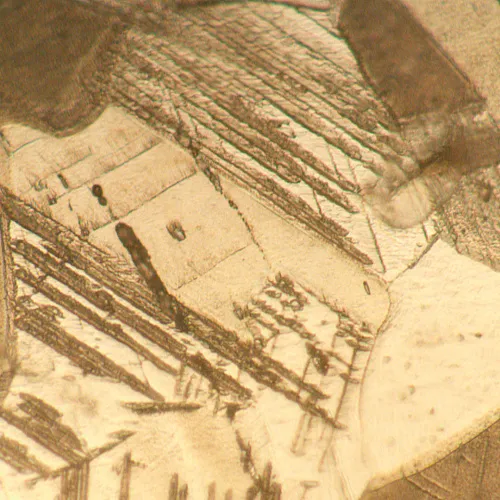

MAGUS Metal VD700 BD LCD ist ein inverses metallurgisches digitales Mikroskop – der drehbare Objektivrevolver befindet sich unter der Probe und nutzt reflektiertes Licht für Beobachtungen. Verfügbare Mikroskopietechniken: Hellfeld, Dunkelfeld und polarisiertes Licht. Das Mikroskop wird zur Untersuchung von Metallen, Legierungen, Halbleitern und anderen undurchsichtigen Proben mit großen Abmessungen bis zu 2 kg verwendet. Es wird häufig in Industrieanlagen, Fabriken und Qualitätskontrolllabors sowie in Universitäten und Forschungszentren eingesetzt.
Digitalkamera

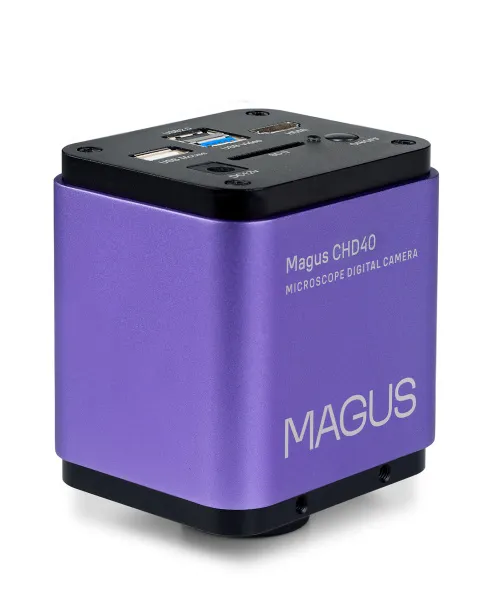

MAGUS CHD40 ist eine digitale HDMI-Kamera mit drei Videoschnittstellen und automatischer Umschaltung zwischen 4K und Full HD je nach Monitorauflösung.

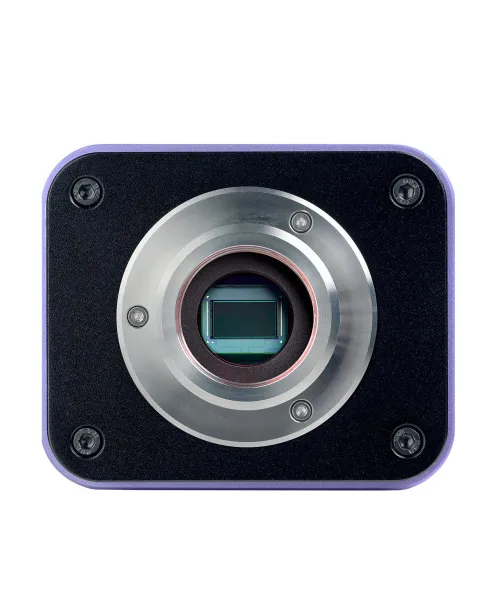

Die Kamera ist mit einem 8-MP-Sensor ausgestattet und produziert realistische Bilder in 4K-Auflösung (3840x2160 px), wenn sie über HDMI oder USB 3.0 angeschlossen ist. Bei einer Verbindung über Wi-Fi ist die Bildqualität Full HD (1920x1080 px).

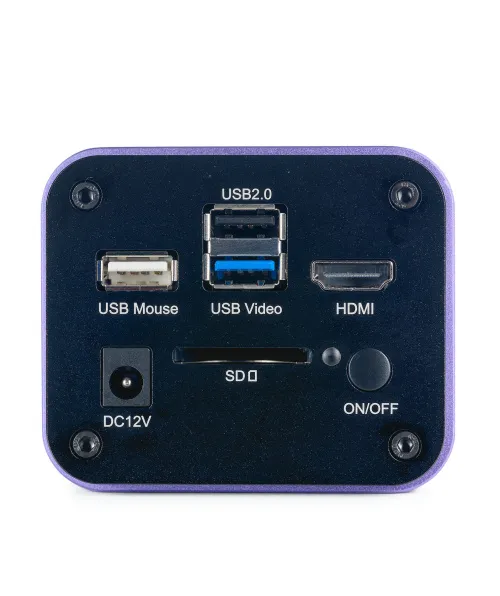

Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne Anschluss an einen PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Sie können die Kamera über Wi-Fi oder USB 3.0 mit einem PC verbinden. Videos werden mit 30 Bildern pro Sekunde aufgezeichnet.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.
Bildschirm

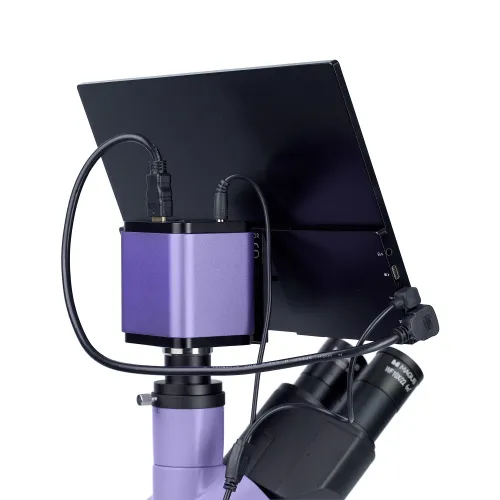

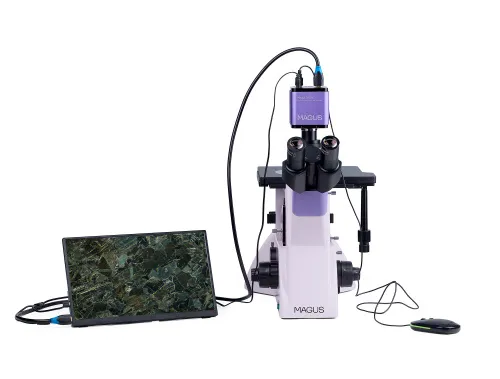

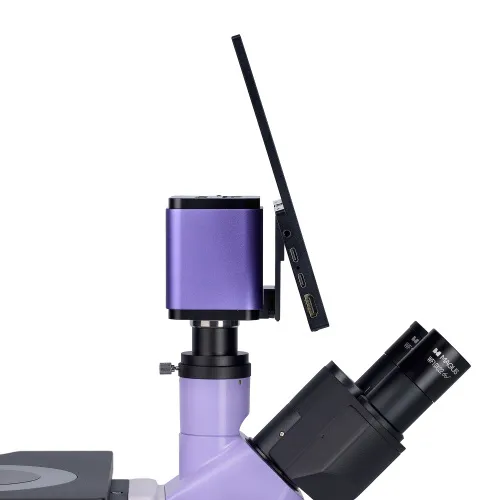

Der MAGUS MCD40 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er ist mit einer auf dem Mikroskop montierten Kamera verbunden, um Bilder in Echtzeit anzuzeigen. Der Monitor unterstützt 4K HDMI-Kameras. Die Bildschirmdiagonale beträgt 13,3 Zoll. Die IPS-Matrix liefert helle Bilder mit großen Betrachtungswinkeln. Auch wenn Sie seitlich auf das Display blicken, bleibt die Farbwiedergabe unverzerrt. Sie können den Monitor auf einem Klappständer auf einem Tisch oder Regal aufstellen oder ihn direkt an der Kamera oder am Stativ montieren.
Optik

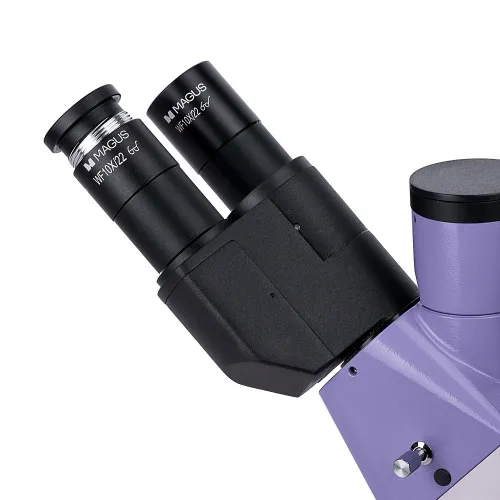

Sie können den Mikroskopkopf standardmäßig montieren oder je nach Konstruktion um 180° drehen. Es besteht die Möglichkeit, eine Digitalkamera und einen Monitor zu installieren: Im Mikroskopkopf befindet sich ein Trinokulartubus, am Körper ein seitlicher Kameraanschluss. Die Strahlteilung ist für beide verfügbar: 50:50 und 100:0 für den Mikroskopkopf sowie 100:0 und 0:100 für den Körper.

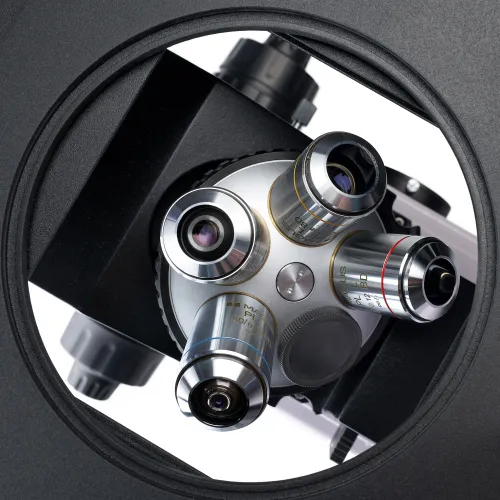

Unter dem untersuchten Objekt befindet sich ein Objektivrevolver für 5 Objektive. Es gibt 4 Steckplätze für die Installation der mitgelieferten Objektive und einen weiteren Steckplatz für die Installation eines zusätzlichen Objektivs. Alle Objektive für dieses Mikroskop sind mit BD gekennzeichnet, d. h. sie sind speziell für die Hellfeld- und Dunkelfeldmikroskopie konzipiert und verfügen über einen großen Arbeitsabstand.
Beleuchtung

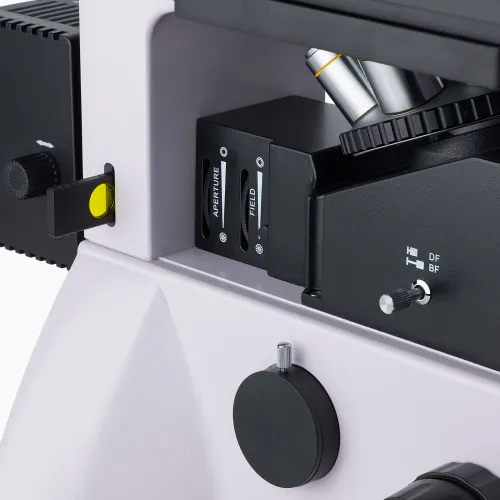

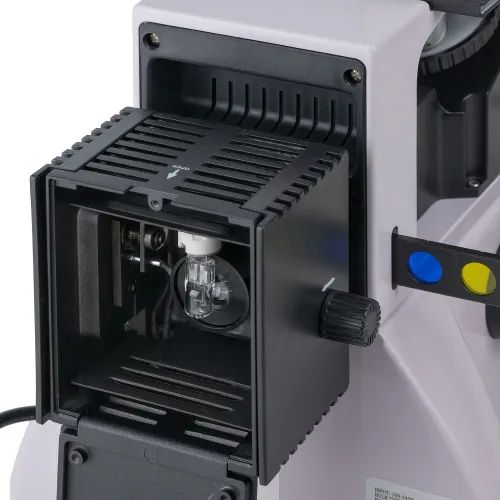

Lichtquelle: 50-W-Halogenglühbirne. Die warme Beleuchtung reduziert die Belastung der Augen und ist ideal für stundenlanges Arbeiten mit dem Mikroskop. Dank der leistungsstarken Beleuchtung erhalten Sie mit allen Mikroskopietechniken und jedem Objektiv ein detailliertes, scharfes Bild. Die Lichtquelle lässt sich entlang dreier Achsen zentrieren und die Köhler-Beleuchtung kann über Apertur- und Feldblenden eingestellt werden. Das Auflichtbeleuchtungssystem umfasst außerdem eine Polarisationseinrichtung und eine Dunkelfeldeinrichtung.
Objekttisch und Fokussiermechanismus

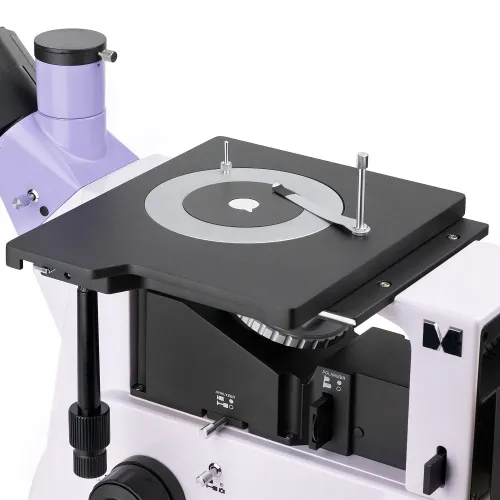

Objekttisch mit einer runden rotierenden Objekttischplatte in der Mitte. Je nach Verwendungszweck können unterschiedliche Platten verwendet werden: Sie unterscheiden sich im Durchmesser des Lochs – 10 mm, 20 mm oder 30 mm. Nachdem die Probe auf den Objektisch gelegt wurde, wird sie mit einem Halter gesichert. Die Probe bewegt sich zusammen mit dem Objekttisch in zwei Richtungen: X-Achse oder Y-Achse. Zur Fokuseinstellung werden Grobfokussierung (verfügt über einen Feststellknopf und Spannungseinstellung) und Feinfokussierung verwendet. Auf beiden Seiten befinden sich koaxiale Grob- und Feinfokussierungsknöpfe, sodass Sie Ihre Hände bei der Verwendung eines Mikroskops auf den Tisch legen können, anstatt sie in der Luft zu halten.
Zubehör
Wenn Sie dem MAGUS Metal V700 BD-Mikroskop zusätzliches Zubehör hinzufügen, erweitern sich seine Möglichkeiten. Zum Zubehör gehören Okulare, Dunkelfeld- und Hellfeldobjektive mit großem Arbeitsabstand, Digitalkameras und Kalibrierobjektive.
Hauptmerkmale des Mikroskops:
- Objekttisch mit runden Objekttischplatten mit 10-mm-, 20-mm- und 30-mm-Löchern; Geeignet für die Untersuchung schwerer und großer Proben
- Hellfeld-, Dunkelfeld- und Polarisationslichtmikroskopietechniken
- Möglichkeit, den Mikroskopkopf während der Installation um 180° zu drehen
- Zwei Möglichkeiten zur Montage des Monitors und der Digitalkamera: Trinokulartubus und seitlicher Kameraanschluss; Strahlteilung: 100:0 und 0:100 am Körper und 50:50 und 100:0 am Trinokularkopf
- Leistungsstarker Halogenstrahler (50 W) für komfortable Beobachtungen mit Dunkelfeldtechnik, Helligkeitsregelung, Köhler-Beleuchtungsaufbau, Farbfilter und eine Lichtquelle, die entlang drei Achsen zentriert werden kann
- Optionales Zubehör zur Verbesserung der Leistung des Mikroskops
Hauptmerkmale der Kamera:
- Die Kamera arbeitet autonom ohne Anschluss an einen PC und über die HDMI-Schnittstelle. Kann über Wi-Fi und die USB 3.0-Schnittstelle an einen PC angeschlossen werden.
- Automatische Umschaltung zwischen 4K und Full HD je nach Monitorauflösung
- 30 Bilder pro Sekunde für die Beobachtung von sich bewegenden Objekten, die Videoaufzeichnung und das Bewegen der Probe frei von Ruckeln oder Verzögerungen
- Der SONY Exmor/Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
- Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

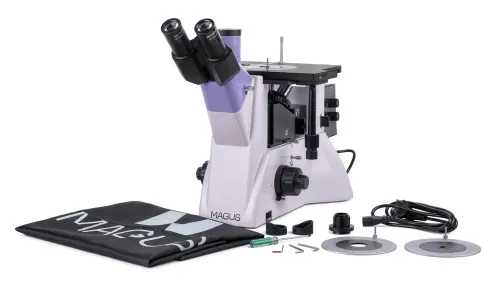

Lieferumfang:
- MAGUS CHD40 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 3.0-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, USB Wi-Fi-Adapter (2 Stk.), AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
- MAGUS MCD40 LCD-Bildschirm
- Basis mit Stromanschluss, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
- Auflicht-Beleuchtung mit Lampengehäuse
- Trinokularkopf
- Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
- Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
- C-Mount-Adapter 1x
- Innensechskant-Schlüssel
- AC-Stromversorgungskabel
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- 10-fach/22 mm Okular mit Skala
- 12,5-fach/14 mm Okular (2 Stk.)
- 15-fach/15 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- 25-fach/9 mm Okular (2 Stk.)
- Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA 1,9 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA 0,8 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA 0,4 mm
- Kalibrierungsobjektträger
Produktnr. | 83039 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018492 |
Abmessungen der Verpackung (LxBxH) | 49x34x68 cm |
Versandgewicht | 19.25 kg |
Typ | Licht-/optisch, metallurgisch |
Kopf | trinokular |
Einblick | Siedentopf, um 180° drehbar |
Kopfneigung | 45° |
Vergrößerung, x | 50- bis 500-fach Grundausstattung (*optional: 50–1000/1250/1500/2000/2500) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22 mm, Augenabstand: 10 mm (*optional: 10-fach/22 mm mit Skala, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9) |
Objektive | unendlich-korrigiert, plan-achromatisch: PL L5-fach/0,12 HD, PL L10-fach/0,25 HD, PL L20-fach/0,40 HD, PL L50-fach/0,70 HD; parfokale Höhe 45 mm (*optional: PL L40-fach/0,60 HD, PL L60-fach/0,70 HD, PL L80-fach/0,80 HD, PL L100-fach/0,85 BD (trocken)) |
Objektivrevolver | für 5 Objektive |
Arbeitsabstand, mm | 9,7 (5-fach); 9,3 (10-fach); 7,2 (20-fach); 2,5 (50-fach); 3,0 (40-fach); 1,9 (60-fach); 0,80 (80-fach); 0,40 (100-fach) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | 242x200 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 30/30 |
Objekttisch, mm | mechanisch auf zwei Achsen, runde rotierende Objekttischplatte Ø130 mm mit Löchern Ø10 mm, Ø20 mm und Ø30 mm |
Blendenrad | eingebaute Aperur und Feld |

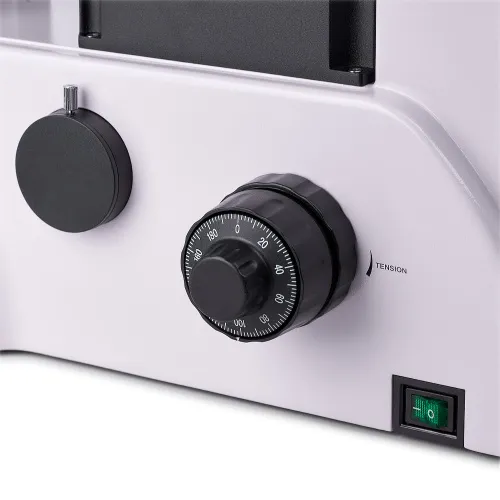

Fokus | koaxial, grob (mit Einstellring für die Grobtriebspannung und einem Feststellknopf) und fein (0,002 mm) |
Beleuchtung | Halogen |
Helligkeitsregelung | ✓ |
Stromquelle | 220±22 V, 50 Hz, AC-Netz |
Lichtquelle, Typ | 12 V/50 W |
Filters | grün, blau, gelb, matt |
Temperaturbereich, °C | 5...+35 |

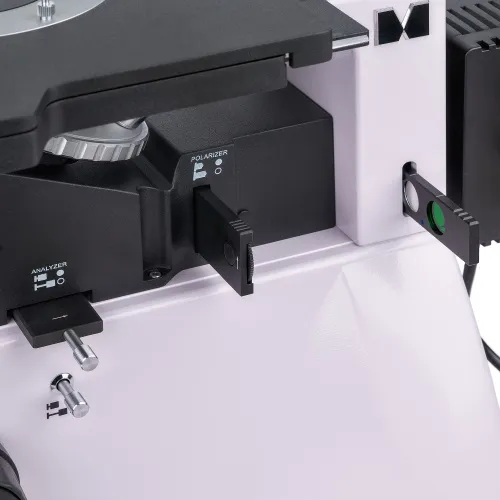

Zusätzliche Merkmale | abnehmbarer Analysator und Polarisator, Dunkelfeldgerät |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Anwendung | Metallurgie |
Beleuchtungsposition | unten |
Forschungsmethode | Hellfeld, Dunkelfeld, Polarisation |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
Digitalkamera | |
Sensor | Sony Exmor/Starvis CMOS |
Farbe/monochrom | Farbe |
Megapixel | 8 |
Maximale Auflösung, px | 3840x2160 |
Sensorgröße | 1/1,2 Zoll (11,14x6,26 mm) |
Pixelgröße, µm | 2.9x2.9 |
Schnittstellenanschlüsse | Wi-Fi, HDMI 1,4, USB 3.0 |
Speicherkarte | SD bis zu 32 GB |
Erweiterbarkeit | Maus (USB), Flash-Stick (USB), Wi-Fi-Adapter (USB) |
Lichtempfindlichkeit | 1028 mV mit 1/30 s |
Signal/Rausch-Verhältnis | 0,13 mV bei 1/30 s |
Belichtungsdauer | 0,14 ms – 1000 ms |
Videoaufzeichnung | ✓ |
Bildrate, Bilder pro Sekunde bei Auflösung | 30 bei 3840x2160 (HDMI), 30 bei 1920x1080 (Wi-Fi), 30 bei 3840x2160 (USB 3.0) |
Montageposition | Trinokulartubus, Okulartubus statt Okular |
Bildformat | *.jpg, *.tif |
Videoformat | *.h264/*.h265, *.mp4 |
Spektralbereich, nm | 380–650 (integrierter IR-Filter) |
Verschlusstyp | ERS (Electronic Rolling Shutter) |
Software | HDMI: integriert; USB: MAGUS View |
Systemanforderungen | Windows 8/10/11 (32 und 64 Bit), Mac OS X, Linux, bis zu 2,8 GHz Intel Core 2 oder höher, mindestens 4 GB RAM, USB 2.0 Anschluss, RJ45, CD-ROM, 19 Zoll oder größerer Bildschirm |
Montierungstyp | C-Mount |
Gehäuse | CNC-Aluminiumlegierung |
Stromversorgung der Kamera | Dc-Adapter 12 V, 1 A |
Kamera Betriebstemperaturbereich, °C | -10...+50 |
Arbeitsbereich Luftfeuchtigkeit, % | 30 — 80 |
Bildschirm | |
Matrixtyp | IPS |
Displaydiagonale, Zoll | 13.3 |
Display-Auflösung, px | 3840x2160 (4K) |
Bildverhältnis | 16:9 |
Helligkeit, cd/m² | 400 |
Anzahl angezeigter Farben | 16,7 m |
Kontrast | 1000:1 |
Horizontaler/vertikaler Betrachtungswinkel, ° | 178/178 |
Größe des sichtbaren Bildschirmbereichs (BxH), mm | 295x165 |
Pixelabstand (BxH), mm | 0,154x0,154 |
Frequenz der optischen Quelle, Hz | 60 |
Typ der Matrixhintergrundbeleuchtung | LED |
Lebensdauer der LED-Hintergrundbeleuchtung, h | 50000 |
Schnittstelle | HDMI |
Temperaturbereich, °C | -15...+55 |
Arbeitsbereich Luftfeuchtigkeit, % | 10 — 90 |
Stromquelle | AC 110 V–220 V, DC 5–12 V/1 A (Typ-C) |
Stromverbrauch, W | 12 (max.) |
