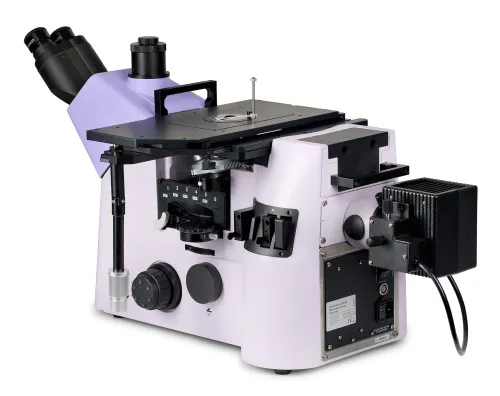

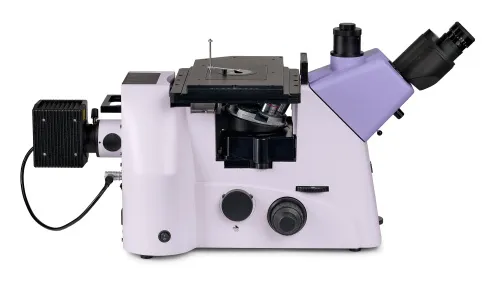

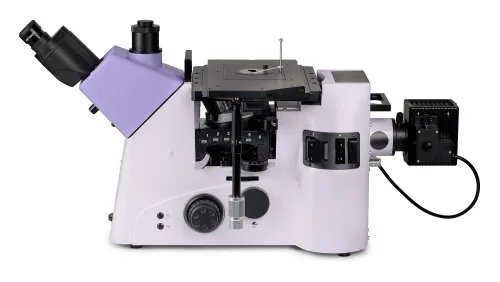

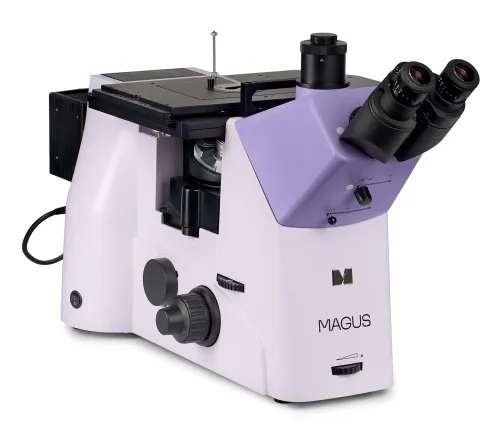

MAGUS Metal V790 DIC Metallurgisches Inverses Mikroskop
Vergrößerung: 50- bis 1000-fach oder 50- bis 1500-fach (mit 1,5-facher Linse). Trinokularkopf mit Bertrand-Linse, plan-semi-apochromatischen und plan-apochromatischen Hellfeld- und Dunkelfeld-Objektiven und einer 100-W-Halogen-Auflichtbeleuchtung
Produktnr. | 83485 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555019512 |
Abmessungen der Verpackung (LxBxH) | 76x61x58 cm |
Versandgewicht | 34.9 kg |
Das Mikroskop ist für die Untersuchung der Mikrostruktur von Metallen und Legierungen, Halbleitermaterialien und anderen undurchsichtigen Proben konzipiert.
Das Design des inversen Mikroskops schränkt die Größe der zu untersuchenden Probe nicht ein; lediglich das Gewicht ist auf bis zu 30 kg begrenzt. Die Probe muss zunächst speziell bearbeitet werden und wird dann mit der Oberfläche nach unten auf den Objekttisch gelegt.
Dieses Mikroskop kann undurchsichtige Objekte im reflektierten Licht mit den Techniken Hellfeld, Dunkelfeld, Polarisationsmikroskopie und Differentialinterferenzkontrast (DIC) untersuchen.
DIC ist ein fortschrittliches Polarisationskontrastverfahren. Die Methode erhöht die Tiefenschärfe und die Bildklarheit, liefert zusätzliche Informationen über die Struktur des untersuchten Objekts und macht Unregelmäßigkeiten auf den untersuchten Oberflächen farblich sichtbar. Glatte Oberflächen werden farblich gleichmäßig dargestellt, aber eine Oberfläche mit selbst minimalen Höhenunterschieden wird in der Farbe ungleichmäßig erscheinen. Das zu untersuchende Objekt erscheint als Relief.
Das Mikroskop kann in verschiedenen Bereichen (Metallurgie, Maschinenbau, Luft- und Raumfahrt, Nuklear- und Energieindustrie) sowie in Forschungslabors und technischen Universitäten eingesetzt werden.

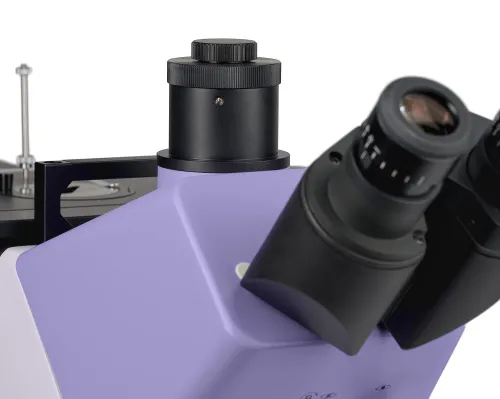

Mikroskopkopf

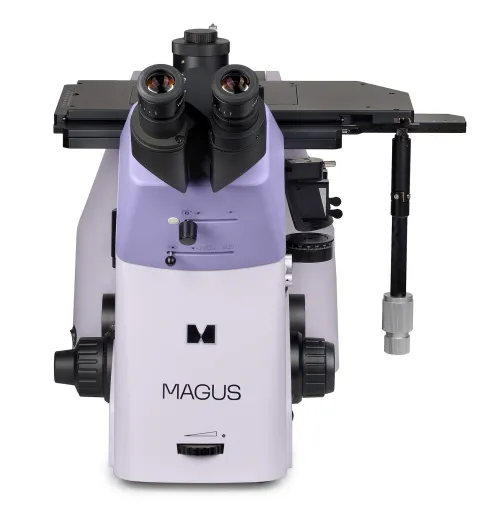

Trinokularkopf mit unendlich-korrigierter Optik. Der Neigungswinkel von 45° bietet dem Forscher bequeme Bedingungen für die Arbeit im Sitzen oder Stehen. Der Anwender kann eine natürliche Haltung einnehmen und ermüdet daher während des Arbeitstages nicht.
Im Mikroskopkopf ist eine Bertrand-Linse integriert, die über einen Regulator an der Vorderseite des Kopfes in das optische System eingesetzt wird. Die Bertrand-Linse wird für konoskopische Studien verwendet.

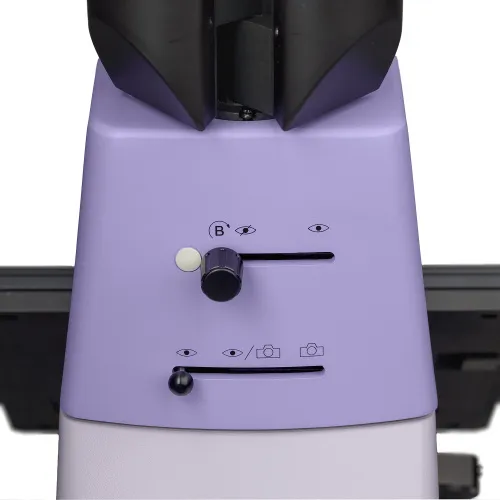

Die Digitalkamera ist im trinokularen Tubus oder in einem der seitlichen Foto-Ports am Mikroskopstativ installiert. Der Strahl am Trinokularkopf kann 100/0, 50/50 oder 0/100 geteilt werden. Die Strahlenteilung am rechten Foto-Port ist 100/0 und 20/80; an der linken Seite ist sie 100/0 und 0/100.
Die Grundausstattung umfasst 10-fache/23 mm Okulare mit Dioptrieneinstellung und langem Augenabstand für die Arbeit mit einer Brille.

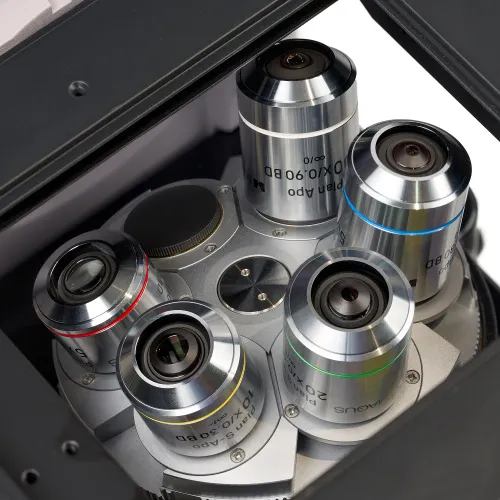

Objektivrevolver
Der Objektivrevolver mit 5 Objektiven ist auf dem Stativ unter dem Objekttisch montiert.
Die Methode des Differentialinterferenzkontrasts wird mit DIC-Schiebern realisiert: Einer wird mit Objektiven mit geringer Vergrößerung verwendet, der andere mit Objektiven mit mittlerer und hoher Vergrößerung. Der DIC-Schieber wird in einem speziellen Anschluss des Objektivrevolvers installiert.

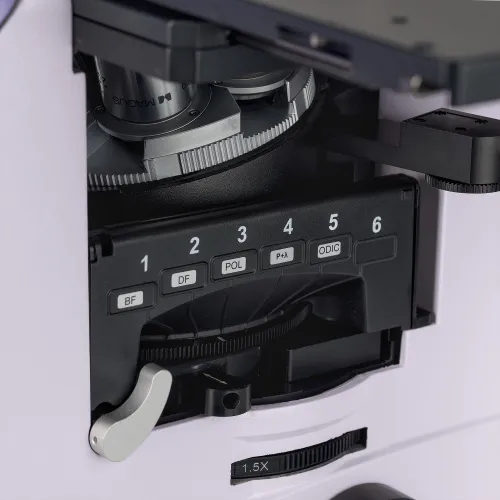

Drehscheibe für die Installation von Kontrastmodulen

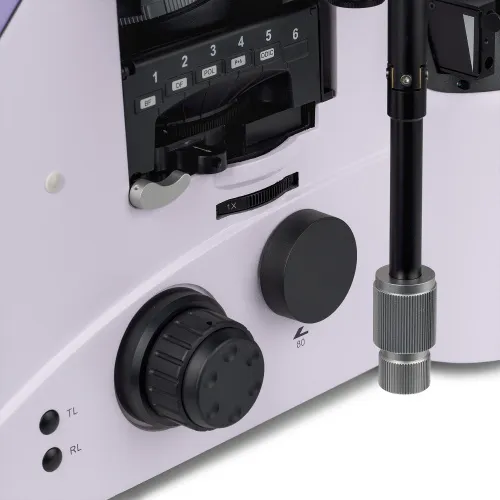

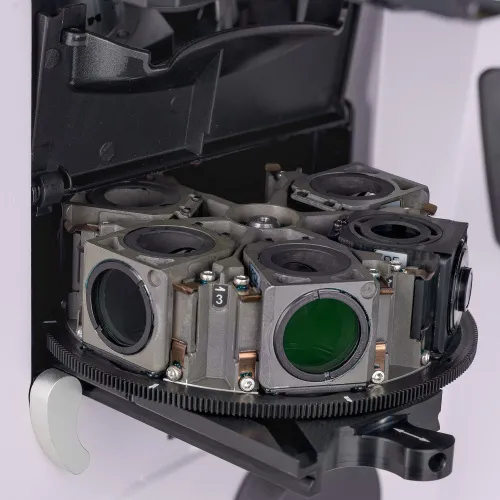

Unter dem Objektivrevolver auf dem Mikroskopstativ befindet sich eine Drehscheibe für die Installation von Kontrastmodulen. Es können sechs Module installiert werden. Durch Drehen der Drehscheibe wird der Beobachtungsmodus geändert, der Wechsel von einer Kontrastmethode zur anderen erfolgt schnell und ohne komplizierte Einstellungen.
Schalter mit zusätzlicher Vergrößerungslinse
Mit einem Drehschalter können Sie die Hauptlinse (1-fach) oder eine zusätzliche Linse mit 1,5-facher Vergrößerung in den Strahlengang einsetzen. Eine Vergrößerungslinse erhöht die Vergrößerung eines Mikroskops, ohne dass zusätzliches Zubehör gekauft oder installiert werden muss. Der Schalter befindet sich auf der rechten Seite des Mikroskopstativs unter dem Objektivrevolver.
Objektive
Plan-semi-apochromatische und plan-apochromatische Objektive mit einem großen Arbeitsabstand, die für die Hellfeld- und Dunkelfeldmikroskopie geeignet sind. Sie bieten im Vergleich zu plan-achromatischen Objektiven eine bessere Korrektur der chromatischen und sphärischen Aberration.

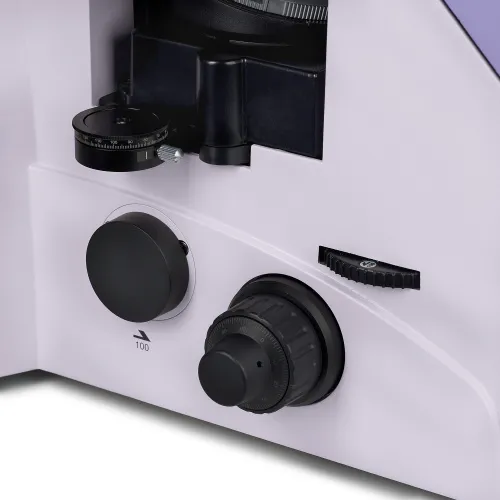

Fokussiermechanismus
Koaxiale Grob- und Feintriebe befinden sich an der Basis des Mikroskops auf beiden Seiten. Der rechte Feintrieb verfügt über spezielle Aussparungen für die Finger, der linke über eine Skala.
Der Feststellknopf für die Grobfokussierung hilft Ihnen, das Mikroskop nach einem Wechsel des Studienobjekts schnell einzustellen. Der Knopf befindet sich auf der linken Seite des Mikroskops auf der gleichen Achse wie der Fokussiermechanismus.
Mit dem Ring auf der rechten Seite können Sie die Spannung des Grobfokussierungswegs einstellen. Der Anwender stellt die für seine Arbeit bequeme Spannung ein.
Objekttisch

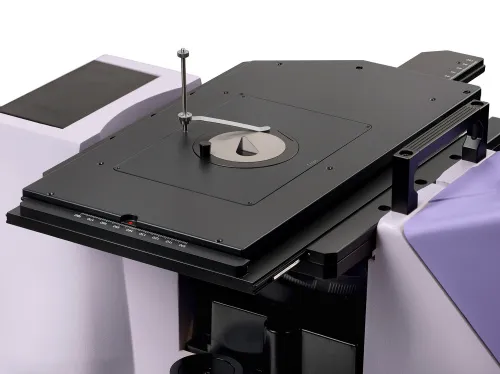

Das Objekt wird durch Verschieben des Objekttisches entlang zweier Achsen bewegt. In der Mitte des Tisches ist ein Einsatz mit einer Bohrung von geeignetem Durchmesser angebracht. Zur Fixierung des Objekts dient ein Probenhalter.
Die dreifache Beschichtung schützt den Tisch vor Kratzern und anderen Oberflächenschäden bei der Arbeit mit schweren und großen Proben.
Der lange, neigbare Tischsteuerungshebel sorgt für den Komfort des Anwenders während der Arbeit: Die Hand ruht ohne Anstrengung auf dem Tisch. Der Griff kann auf der rechten oder linken Seite des Tisches angebracht werden.
Lichtquelle

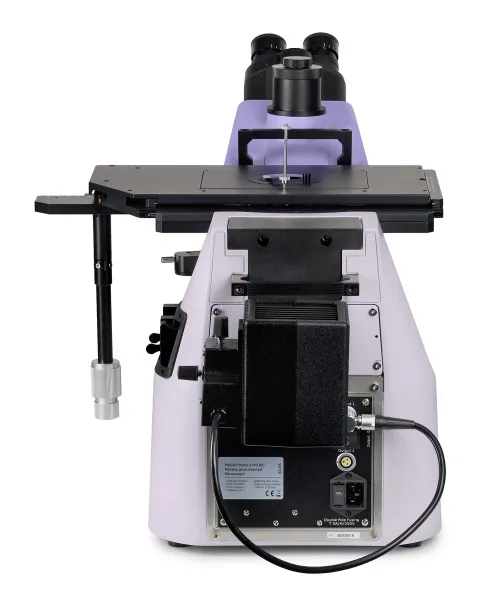

Das Lampengehäuse ist mit einer 100-W-Halogenglühbirne ausgestattet. Sie ist hell genug, um an Objektiven mit Vergrößerungen von 4- bis 100-fach zu arbeiten, nicht nur im Hellfeld und bei polarisiertem Licht, sondern auch bei Dunkelfeld-Mikroskopietechniken. Die Halogenglühbirne erzeugt Licht mit einer Farbtemperatur, die ein angenehmes Arbeiten ermöglicht.
Auflichtbeleuchtung

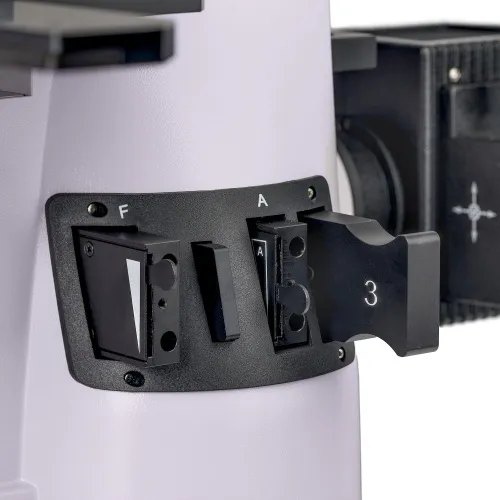

Das Beleuchtungssystem ermöglicht die Einrichtung der Köhlerschen Beleuchtung. Feld- und Aperturblenden sind werkseitig vorzentriert und erfordern keine zusätzliche Zentrierung. Bei Bedarf können die Blenden mit Zentrierschrauben justiert werden.
Der Analysator und der Polarisator sind für die Polarisationsmikroskopie-Technik. Der Polarisator ist stationär, und der Analysator ist um 360° drehbar.
Ein Satz von Lichtfiltern hilft Ihnen bei der Einstellung der Farbwiedergabe.
Ergonomische Bauweise
Körperliches Unbehagen führt zu Ermüdung und verringert die Produktivität. Das ergonomische Design des Mikroskops spielt eine wichtige Rolle im wissenschaftlichen Forschungsalltag.
Das MAGUS Metal V790 DIC bietet dem Anwender Komfort bei der Arbeit.
Das Mikroskop lässt sich mit minimalen Handbewegungen bedienen, da sich der lange Tischsteuerungshebel und der Feintrieb im selben Griffbereich befinden.
Die Fokussierknöpfe befinden sich unten am Gehäuse. Der Anwender muss seine Hände nicht anstrengen. Dank der reibungslosen Bewegung des Mechanismus kann sich der Anwender mühelos auf das Objekt konzentrieren.
Hauptmerkmale:
- Geeignet für das Studium undurchsichtiger, dimensionaler Objekte bis zu 30 kg
- Mit Bertrand-Linse für Konoskopie und Orthoskopie
- Eine zusätzliche Vergrößerungslinse erhöht die Vergrößerung des Mikroskops um das 1,5-fache; sie wird über einen Schalter am Mikroskopkopf in das optische System eingesetzt
- Drei unabhängige Optionen für die Montage einer Digitalkamera und eines Bildschirms: ein Trinokulartubus und zwei Seitentuben am Gehäuse; Strahlenteilung am Trinokularkopf: 100/0, 50/50, 0/100, am Gehäuse: 100/0 und 20/80 (rechter Foto-Port), 100/0 und 0/100 (linker Foto-Port)
- Plan-semi-apochromatische und plan-apochromatische Objektive mit verlängertem Arbeitsabstand werden für die Arbeit im Hell- und Dunkelfeld verwendet
- Multifunktionale Drehscheibe mit 6 Anschlüssen für die Installation von Modulen verschiedener Kontrastverfahren
- Halogen-Auflichtbeleuchtung mit erhöhter Leistung von 100 W, speziell für die Dunkelfeldmethode
- Köhlersche Beleuchtung, zentrierte Elemente des Beleuchtungssystems, Dunkelfeld-, Hellfeld-, Polarisations- und DIC-Techniken
- Farbfilter reduzieren die Intensität bestimmter Wellenlängen und passen die Farbwiedergabe in der Mikroskopfotografie an
- Großer Objekttisch mit Einsätzen und langem Steuerhebel für komfortable Bedienung

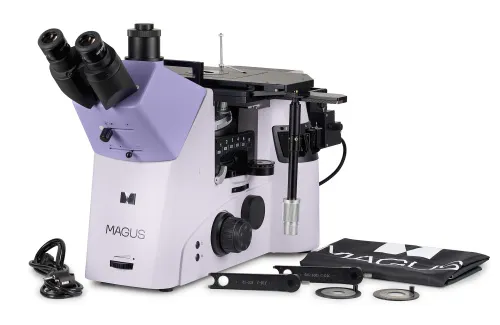

Lieferumfang:
- Stativ mit integriertem Netzteil, Fokussiermechanismus, Objekttisch, Objektivrevolver und Drehscheibe für die Installation von Kontrastmodulen
- Lampengehäuse
- Trinokularkopf mit Bertrand-Linse
- Plan-semi-apochromatisches Objektiv, unendlich-korrigiert: Plan S-Apo BD 5-fach/0,15 ∞/- AA 20 mm
- Plan-semi-apochromatisches Objektiv, unendlich-korrigiert: Plan S-Apo BD 10-fach/0,30 ∞/- AA 11 mm
- Plan-semi-apochromatisches Objektiv, unendlich-korrigiert: Plan S-Apo BD 20-fach/0,45 ∞/0 AA 3,1 mm
- Plan-apochromatisches Objektiv, unendlich-korrigiert: Plan Apo BD 50-fach/0,80 ∞/0 AA 1 mm
- Plan-apochromatisches Objektiv, unendlich-korrigiert: Plan Apo BD 100-fach/0,90 ∞/0 AA 1 mm
- Okular 10-fach/23 mm mit großem Augenabstand und Dioptrieneinstellung (2 Stk.)
- Augenmuschel (2 Stk.)
- DIC-Schieber für Objektive (2 Stk.)
- Polarisationsgerät
- Filtersatz
- Kameraadapter C-Montierung
- AC-Stromversorgungskabel
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- Digitalkamera
- Kalibrierungsobjektträger
Produktnr. | 83485 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555019512 |
Abmessungen der Verpackung (LxBxH) | 76x61x58 cm |
Versandgewicht | 34.9 kg |
Typ | Licht-/optisch, metallurgisch |
Kopf | trinokular |
Einblick | Siedentopf, mit Bertrand-Linse, Strahlenteilung 100/0, 50/50, 0/100 |
Kopfneigung | 45° |
Vergrößerung, x | 50–1000 Grundkonfiguration (50–1500-fach mit integrierter 1,5-facher Zusatzvergrößerungslinse) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/23 mm, langer Augenabstand (2 Stück) |
Objektive | plan-semi-apochromatische und plan-apochromatische Objektive, unendlich-korrigiert: 5-fach/0,15; 10-fach/0,30; 20-fach/0,45; 50-fach/0,80; 100-fach/0,90; parfokale Höhe 45 mm |
Objektivrevolver | für 6 Objektive mit DIC-Anschluss |
Arbeitsabstand, mm | 20 (5-fach); 11 (10-fach); 3,1 (20-fach); 1 (50-fach); 1 (100-fach) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | 340x230 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 130/85 |
Objekttisch, mm | zweiachsig, dreilagig, mechanisch, mit koaxialem X/Y-Hebel in tiefer Position und neigbar, maximale Last 30 kg, Objekttischeinsätze |
Dioptrienausgleich am Okular, Dioptrien | ±5 D an jedem Okular |
Dioptrienausgleich am Okular | ✓ |
Blendenrad | einstellbare Aperturblende, einstellbare Irisfeldblende |
Fokus | koaxial, Grobtrieb (10 mm, mit Feststellknopf und Spannungseinstellknopf) und Feintrieb (0,002 mm, 0,2 mm/Kreis) |
Beleuchtung | Halogen |
Helligkeitsregelung | ✓ |
Stromquelle | AC-Netz, 220±22 V, 50 Hz |
Lichtquelle, Typ | 12 V/100 W |
Filters | ja |
Temperaturbereich, °C | 5...+40 |
Zusätzliche Merkmale | Polarisator und Analysator, DIC-Objektivschieber, Drehscheibe für die Installation von Kontrastmodulen |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Anwendung | Metallurgie |
Beleuchtungsposition | oben |
Forschungsmethode | Hellfeld, Dunkelfeld, DIC, Polarisation |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
