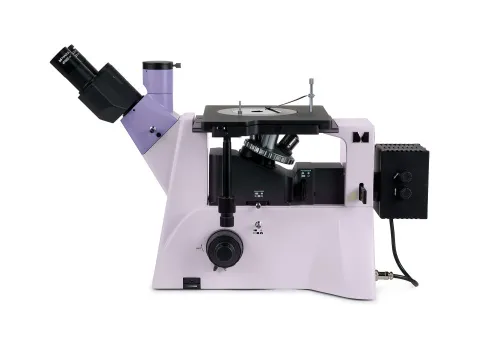

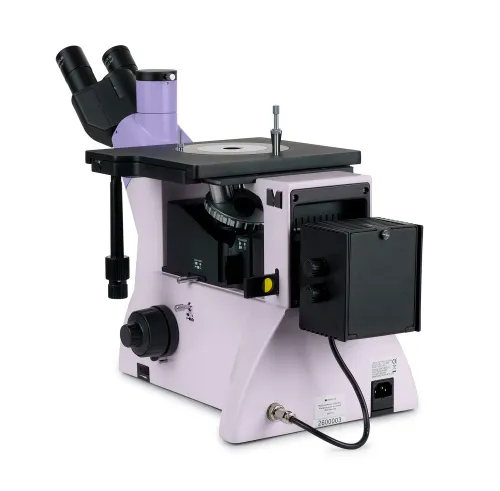

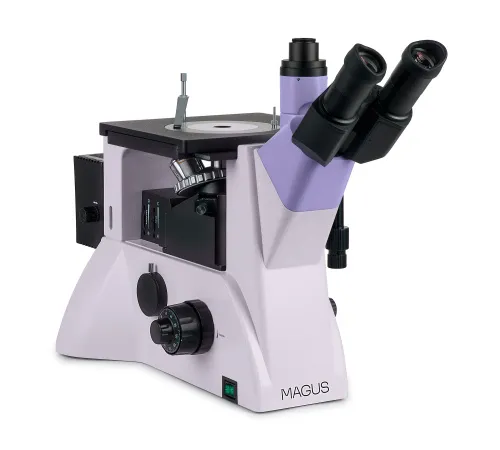

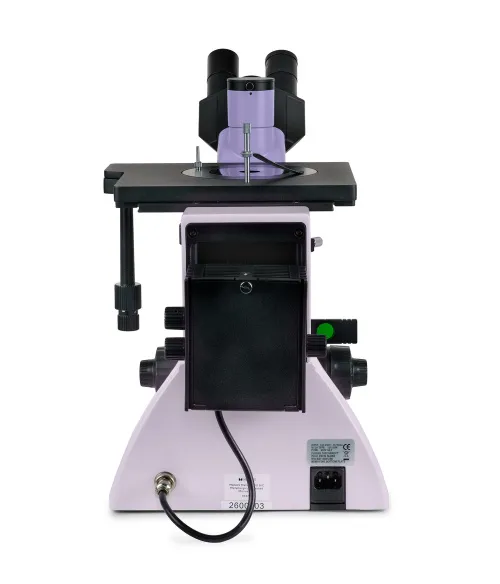

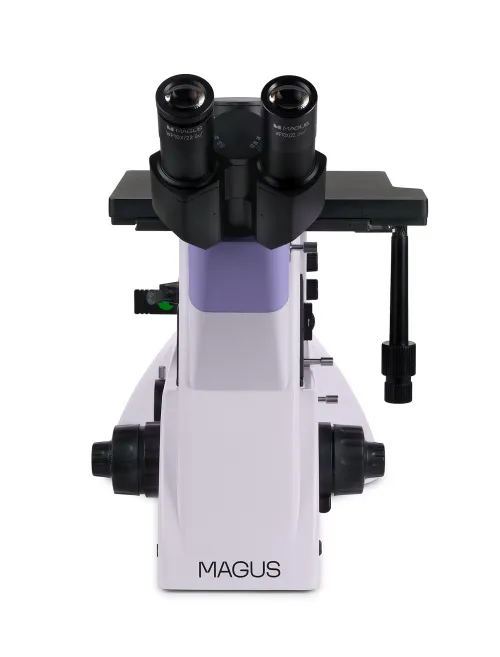

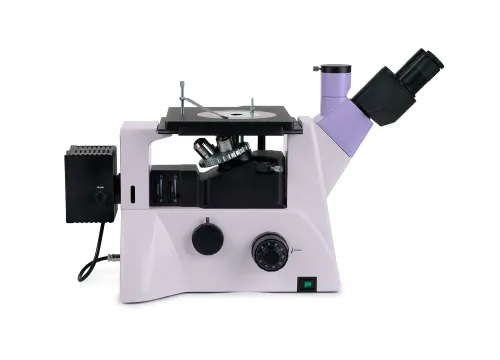

MAGUS Metal V700 DIC Metallurgisches Inverses Mikroskop
Vergrößerung: 50- bis 500-fach. Trinokularkopf, unendlich plan-achromatische Objektive, 50-W-Halogen-Auflichtbeleuchtung
Produktnr. | 83714 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555021300 |
Abmessungen der Verpackung (LxBxH) | 35x68x49 cm |
Versandgewicht | 15.96 kg |
Das Mikroskop ist für die Untersuchung der Mikrostruktur von Metallen und Legierungen, Halbleitermaterialien und anderen undurchsichtigen Proben konzipiert.
Das Design des inversen Mikroskops schränkt die Größe der zu untersuchenden Probe nicht ein; lediglich das Gewicht ist auf bis zu 2kg begrenzt. Die Probe muss zunächst speziell bearbeitet werden und wird dann mit der Oberfläche nach unten auf den Objekttisch gelegt.
Das Mikroskop setzt drei Kontrastverfahren im Auflicht ein: Hellfeld, einfache Polarisation und Differentialinterferenzkontrast.
Die Hellfeldmethode liefert ein authentisches, vergrößertes Bild des Objekts. Die einfache Polarisation beseitigt die Blendung von Metalloberflächen und hebt Polymere und andere fremde Elemente hervor. Der Differentialinterferenzkontrast färbt den Höhenunterschied eines Objekts ein und enthüllt dadurch die Topographie der Probe. Das zu untersuchende Objekt erscheint als Relief.
Der Trinokulartubus und ein kameraseitiger Anschluss ermöglichen den gleichzeitigen Anschluss von Monitor und Kamera.
Das Mikroskop kann in verschiedenen Bereichen (Metallurgie, Maschinenbau, Luft- und Raumfahrt, Nuklear- und Energieindustrie) sowie in Forschungslabors und technischen Universitäten eingesetzt werden.

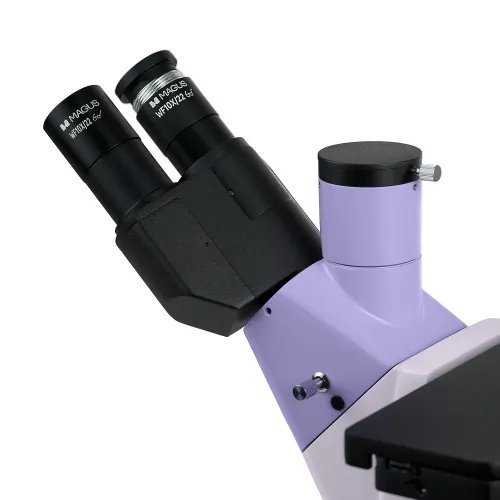

Mikroskopkopf
Tubuslänge – unendlich (∞). Beim Zusammenbau des Mikroskops kann der Benutzer die Okulartuben um 180° drehen und den Augenabstand an die Höhe anpassen. Es gibt einen Trinokularkopf.
Der Monitor wird im Trinokulartubus des Trinokularkopfes und die Digitalkamera im seitlichen Kameraanschluss montiert. Die Strahlteilung auf dem Trinokularkopf beträgt 50/50 (Tubus ist offen) oder 100/0 (Tubus ist geschlossen), im Gehäuse – 100/0 oder 0/100.

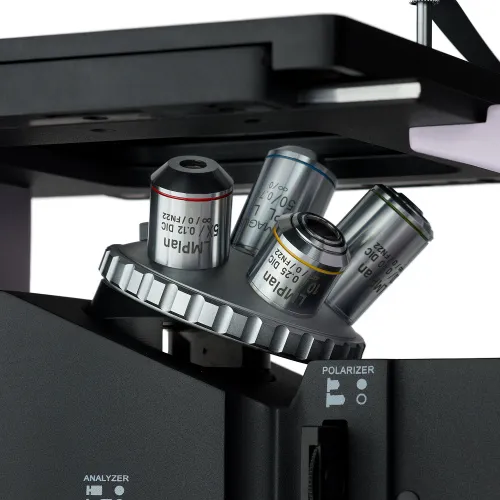

Objektivrevolver
Der Objektivrevolver mit 5 Objektiven ist auf dem Stativ unter dem Objekttisch montiert.
Der Objektivrevolver verfügt über einen speziellen DIC-Schieberschlitz, der beim Arbeiten im Differentialinterferenzkontrast-Verfahren mit 5-, 10- und 20-fachen Objektiven verwendet wird.
Objektive
Plan-achromatische Objektive mit großem Arbeitsabstand, die für die Hellfeld-, einfache Polarisations- und DIC-Methode ausgelegt sind.
Für die Dunkelfeld-Mikroskopietechnik wählen Sie das Magus Metal V700 HD.

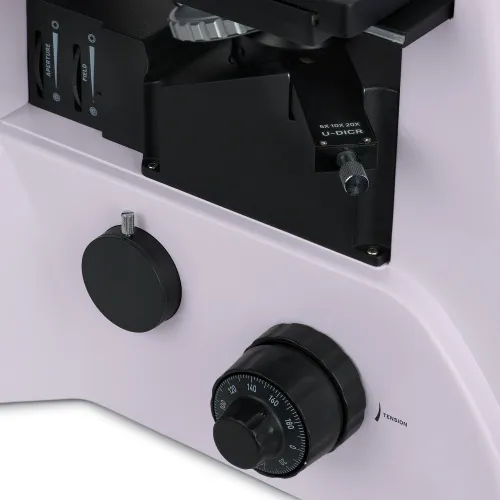

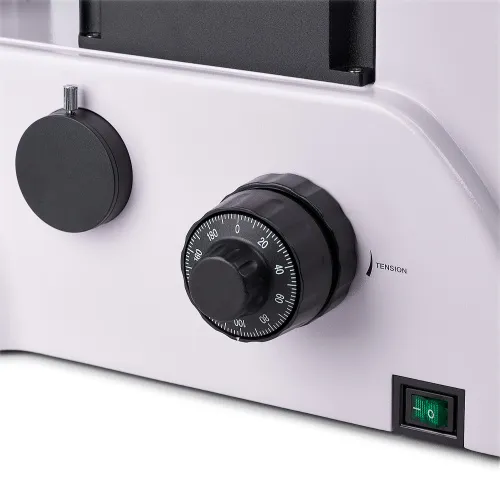

Fokussiermechanismus
Koaxiale Grob- und Feintriebe befinden sich an der Basis des Mikroskops auf beiden Seiten. Der Anwender kann seine Hände auf den Tisch legen und beim Beobachten eine entspannte Haltung einnehmen. Die Fokussierung ist leichtgängig und mühelos.
Auf der rechten Seite befindet sich der Grobtriebfeststellknopf für schnelle Anpassungen nach einem Probenwechsel. Auf der linken Seite befindet sich der Einstellring für die Fokussierspannung.

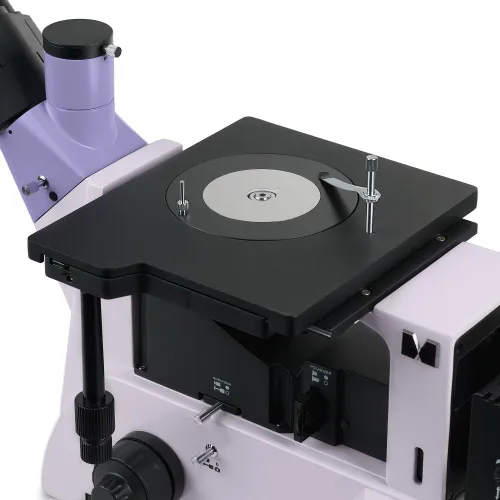

Mechanischer Objekttisch
Das Objekt wird durch Verschieben des Objekttisches entlang zweier Achsen bewegt. In der Mitte des Objekttisches ist eine runde Drehscheibe mit einem Loch mit einem nutzbaren Durchmesser (10 mm, 20 mm oder 30 mm) installiert. Zur Fixierung des Objekts dient ein Probenhalter.

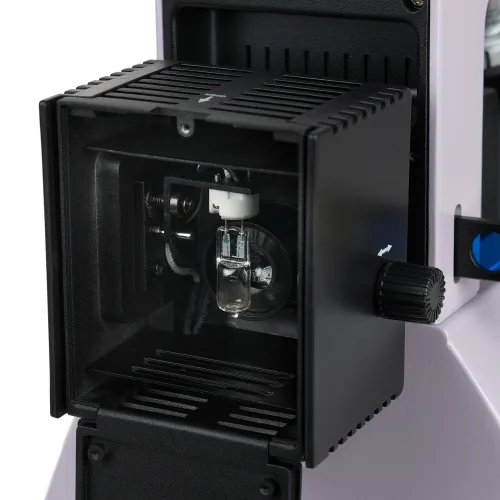

Lichtquelle
Das Lampenhaus verfügt über eine 50-W-Halogenglühbirne. Sie ist hell genug, um mit 4- bis 100-fachen Objektiven zu beobachten, die für Hellfeld-, Polarisations- und DIC-Mikroskopie verwendet werden. Die Halogenglühbirne erzeugt Licht mit einer Farbtemperatur, die ein angenehmes Arbeiten ermöglicht.
Auflichtbeleuchtung
Das Beleuchtungssystem ermöglicht die Einrichtung der Köhlerschen Beleuchtung. Feld- und Aperturblenden sind werkseitig vorzentriert und erfordern keine zusätzliche Zentrierung. Bei Bedarf können die Blenden mit Zentrierschrauben justiert werden. Die Lichtquelle ist entlang dreier Achsen zentriert.

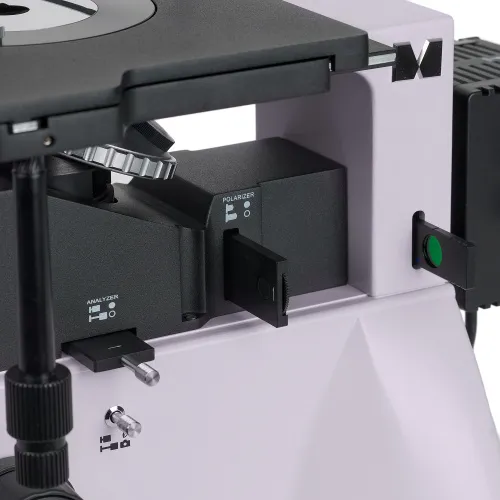

Der abnehmbare Analysator und Polarisator sind für die Polarisationsmikroskopie-Technik vorgesehen. Das Polarisationsgerät ist von 0–360° drehbar, der Analysator lässt sich nicht drehen.
Der DIC-Prismenschieber wird beim Arbeiten mit der Methode des Differentialinterferenzkontrasts mit 5-, 10- und 20-fachen Objektiven verwendet.
Mithilfe einer Reihe von Filtern können Sie die Farbwiedergabe anpassen.
Zubehör
Zusätzliches Zubehör erhöht die technische Leistung des Mikroskops. Okulare und Objektive erweitern den Vergrößerungsbereich. Digitalkameras geben das Bild auf einen Computerbildschirm oder Monitor aus. Kalibrierobjektträger helfen Ihnen bei der Messung von Objekten.
Hauptmerkmale:
- Geeignet für die Untersuchung undurchsichtiger dimensionaler Objekte bis zu 2 kg
- Trinokularkopf mit der Möglichkeit, den Augenabstand anzupassen
- Zwei unabhängige Tuben zur Installation einer Digitalkamera und eines Bildschirms: ein vertikaler Kopftubus und ein Seitentubus am Gehäuse; 50/50 und 100/0 Strahlteilung am Trinokularkopf und 100/0 und 0/100 am Gehäuse
- Leistungsstarker 50-W-Halogen-Auflichtstrahler für helles, natürliches Licht
- Köhlersche Beleuchtung, zentrierte Beleuchtungssystemelemente, einfache Polarisationsvorrichtung, Schlitz für DIC-Schieber
- Filter reduzieren die Intensität bestimmter Wellenlängen und passen die Farbwiedergabe in der Mikroskopfotografie an
- Großer Objekttisch mit runder rotierender Tischplatte mit 10 mm-, 20 mm- und 30 mm-Löchern
- Große Auswahl an zusätzlichen Okularen und Objektiven

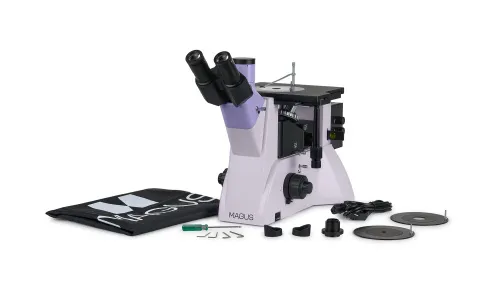

Lieferumfang:
- Stativ mit Stromanschluss, Fokussiermechanismus, Objekttisch und drehbarem Objektivrevolver
- Lampengehäuse
- Trinokularkopf
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL L5-fach/0,12 AA 26,1 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL L10-fach/0,25 AA 20,2 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL L20-fach/0,40 AA 8,80 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL L50-fach/0,70 AA 3,68 mm
- Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
- C-Mount-Adapter 1-fach
- DIC-Schieber für 5-, 10- und 20-fache Objektive
- Innensechskant-Schlüssel
- AC-Stromversorgungskabel
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- 10-fach/22 mm Okular mit Skala
- 12,5-fach/14 mm Okular (2 Stk.)
- 15-fach/15 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- 25-fach/9 mm Okular (2 Stk.)
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL L40-fach/0,60 AA 3,98 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL L60-fach/0,70 AA 2,08 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL L80-fach/0,80 AA 1,25 mm
- Unendlich-korrigiertes plan-achromatisches Objektiv: PL L100-fach/0,85 (trocken) AA 0,40 mm
- Digitalkamera
- Kalibrierungsobjektträger
Produktnr. | 83714 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555021300 |
Abmessungen der Verpackung (LxBxH) | 35x68x49 cm |
Versandgewicht | 15.96 kg |
Typ | Licht-/optisch, metallurgisch |
Kopf | trinokular |
Einblick | Siedentopf, um 180° drehbar |
Kopfneigung | 45° |
Vergrößerung, x | 50- bis 500-fach Grundausstattung (*optional: 50–1000/1250/1500/2000/2500) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22 mm, Augenabstand: 10 mm; 10-fach/22 mm mit einer Skala (*optional: 10-fach/22 mm mit Fadenkreuz, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9) |
Objektive | unendlich-korrigierte plan-achromatische: PL L5-fach/0,12, PL L10-fach/0,25, PL L20-fach/0,40, PL L50-fach/0,70; parfokaler Abstand 45 mm (*optional: PL L40-fach/0,60, PL L60-fach/0,70, PL L80-fach/0,80, PL L100-fach/0,85 (trocken)) |
Objektivrevolver | für 5 Objektive mit DIC-Anschluss |
Arbeitsabstand, mm | 26,1 (5-fach); 20,2 (10-fach); 3,98 (40-fach); 2,08 (60-fach); 8,80 (20-fach); 3,68 (50-fach); 1,25 (80-fach); 0,40 (100-fach) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | 242x200 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 30/30 |
Objekttisch, mm | mechanisch auf zwei Achsen, runde rotierende Objekttischplatte Ø130 mm mit Löchern Ø10 mm, Ø20 mm und Ø30 mm |
Blendenrad | eingebaute Aperur und Feld |
Fokus | koaxial, grob (mit Einstellring für die Grobtriebspannung und einem Feststellknopf) und fein (0,002 mm) |
Beleuchtung | Halogen |
Helligkeitsregelung | ✓ |
Stromquelle | 220±22 V, 50 Hz |
Lichtquelle, Typ | 12 V/50-W-Halogenglühbirne, G6 |
Filters | grün, blau, matt, gelb |
Temperaturbereich, °C | 5...+35 |
Zusätzliche Merkmale | abnehmbarer Analysator und Polarisator, DIC-Schieber für 5-, 10- und 20-fache Objektive |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Anwendung | Metallurgie |
Beleuchtungsposition | unten |
Forschungsmethode | Hellfeld, DIC, Polarisation |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
