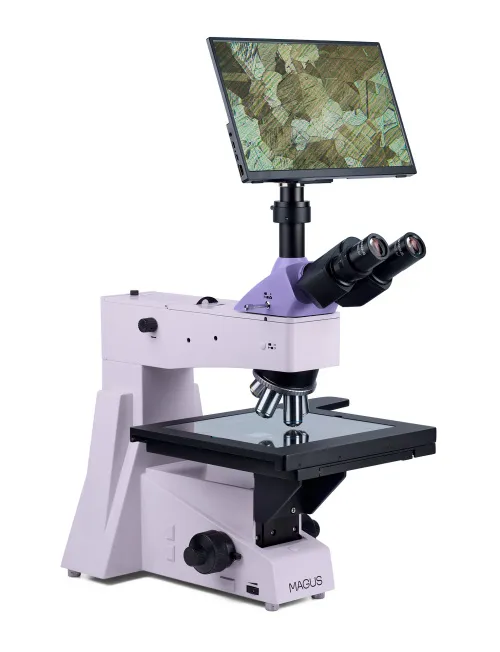

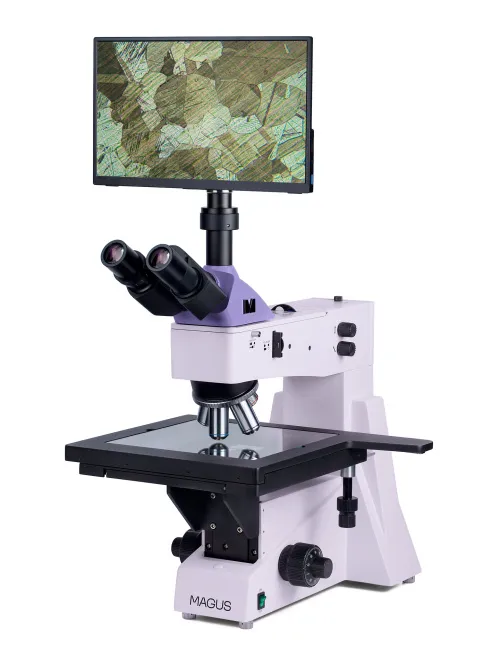

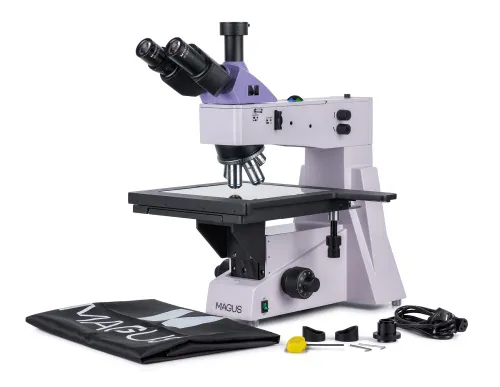

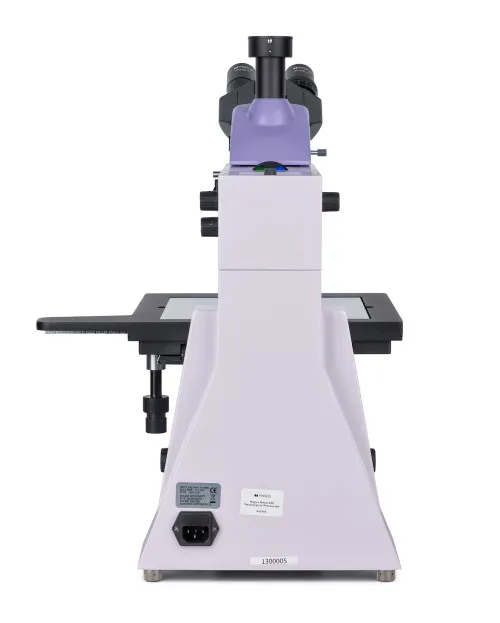

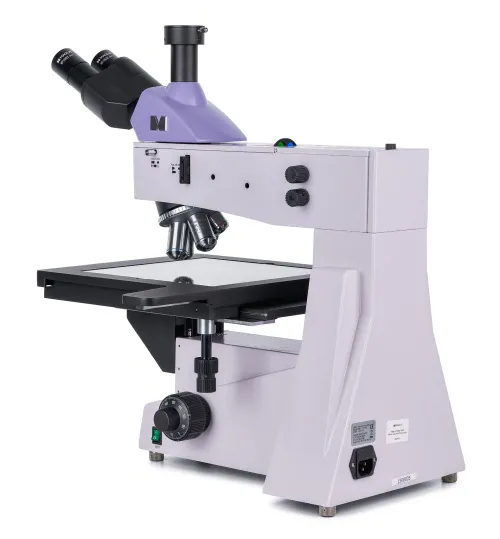

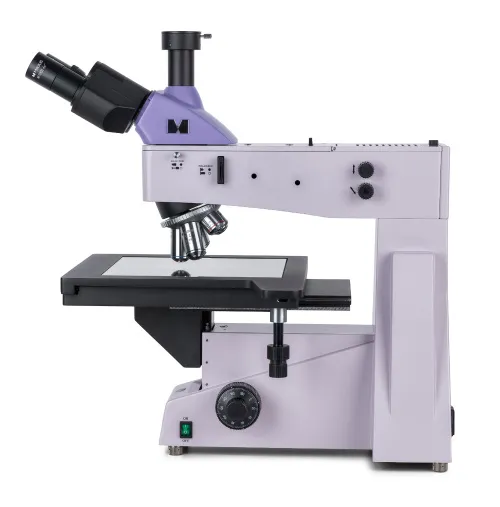

MAGUS Metal D650 LCD Metallurgisches Digital Mikroskop

Das metallurgische Mikroskop MAGUS Metal D650 LCD ist mit einem großen Objekttisch ausgestattet, auf dem Sie Fotomasken, Leiterplatten, integrierte Schaltkreise und andere lange und breite Proben platzieren können, um sie im reflektierten Licht zu untersuchen. Es sind Hellfeld- und Polarisationslichtbeobachtungen möglich. Das Mikroskop bietet eine hochpräzise Fokussierung. Der Feinfokussierungsskalenwert von 0,7 µm erleichtert das Arbeiten bei hohen Vergrößerungen. Es dient der Forschung in Industrieanlagen und der Ausbildung von Ingenieurstudenten.

Digitalkamera

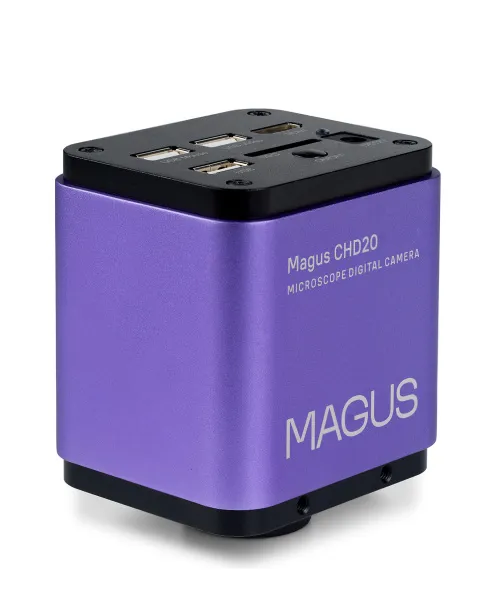

Die MAGUS CHD20 Digitalkamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px. Die Kamera verfügt über eine hohe Lichtempfindlichkeit, die sich für die Arbeit bei fluoreszierendem Licht eignet. Durch die Verwendung von R-, G-, B-Primärfarbmosaikfiltern wird ein niedriger Dunkelstrom und ein klares Bild erreicht.

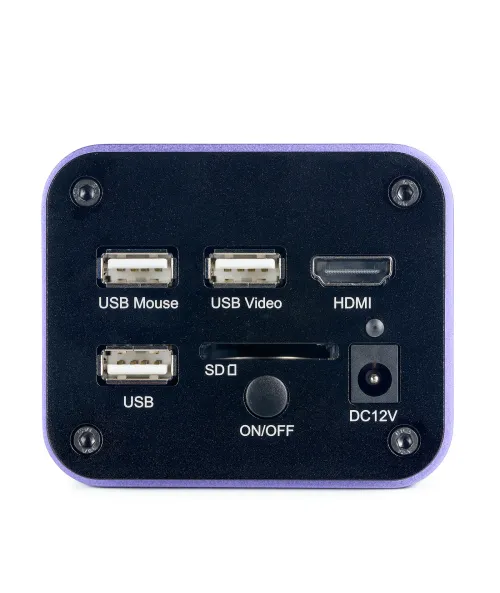

Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Für den Anschluss der Kamera an einen PC steht eine zusätzliche USB 2.0-Schnittstelle zur Verfügung.
Die Videoaufzeichnung erfolgt je nach Videoausgangsschnittstelle mit 60 oder 50 Bildern pro Sekunde. Die Kamera kombiniert eine hohe Bildwiederholfrequenz und HDMI mit hoher Bandbreite, so dass die Videos lebendig sind und keine Lücken zwischen den Bildern aufweisen. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

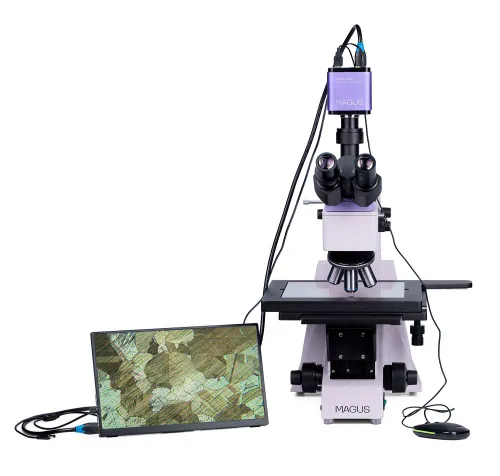

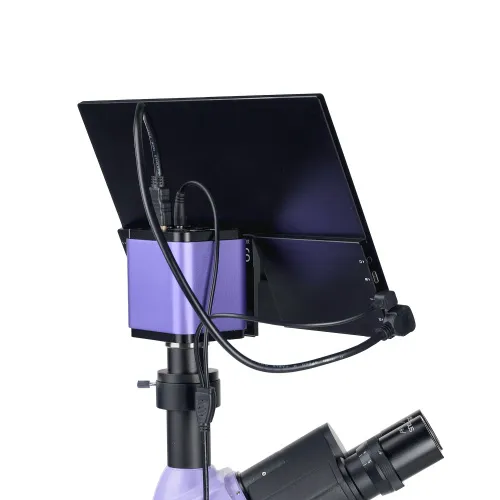

MAGUS MCD Bildschirme arbeiten in Kombination mit MAGUS CHD Kameras und bilden ein komplettes Bildgebungssystem für MAGUS Mikroskope.
Die Verbindung zur Kamera erfolgt über ihre HDMI-Schnittstelle. Der Bildschirm zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display hat einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Selbst bei einem großen Betrachtungswinkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

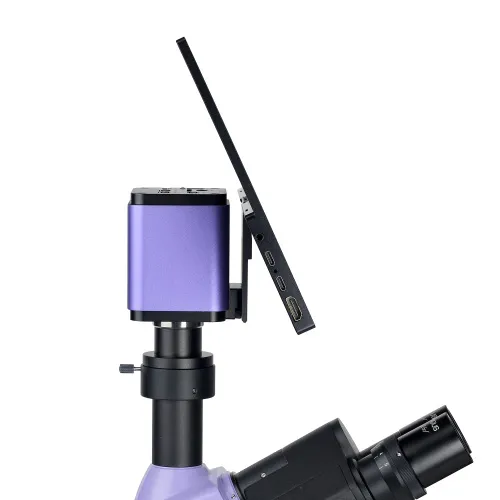

Der Bildschirm kann mit einem Klappständer auf einer horizontalen Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ befestigt werden.

Optik

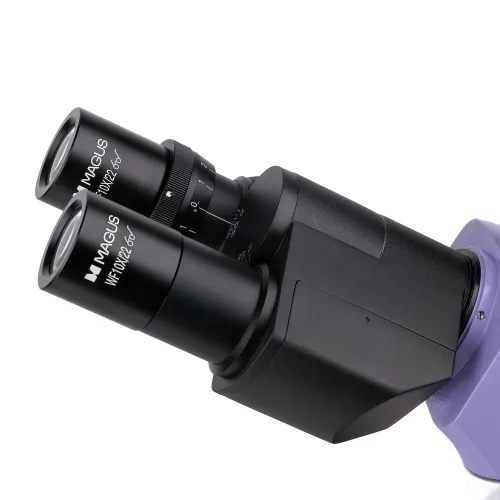

Die achromatische Infinity-Plan-Optik liefert scharfe, detaillierte Bilder. Der Mikroskopkopf ist trinokular, 30° geneigt und verfügt über einen trinokularen Tubus zur Montage einer Digitalkamera. Die Kamera (nicht im Lieferumfang enthalten) erfasst die Fotos und Videos der Studie und gibt das Mikroskopbild auf einem externen Bildschirm aus. Es gibt einen Strahlteiler mit zwei Positionen: 100:0 und 0:100. Der Lichtstrahl wird in die Okulare oder zur Kamera geleitet. Am linken Tubus befindet sich ein Einstellring zum Dioptrienausgleich.

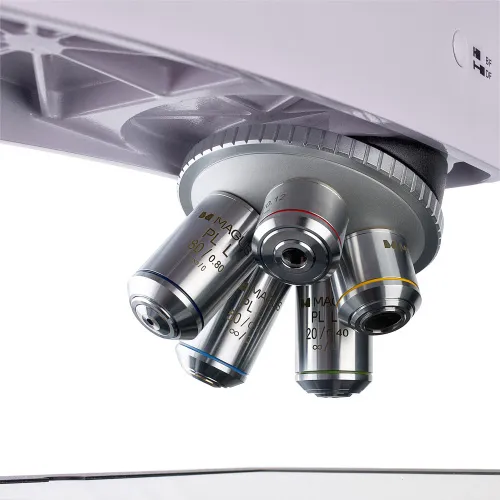

Sie können 5 Objektive in den Objektivrevolver einbauen – alle sind im Lieferumfang enthalten. Um eine höhere Vergrößerung zu erreichen, können Sie anstelle der Basisobjektive optionale Objektive installieren. In der Grundausstattung bietet das Mikroskop eine Vergrößerung im Bereich von 50 bis 800x. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

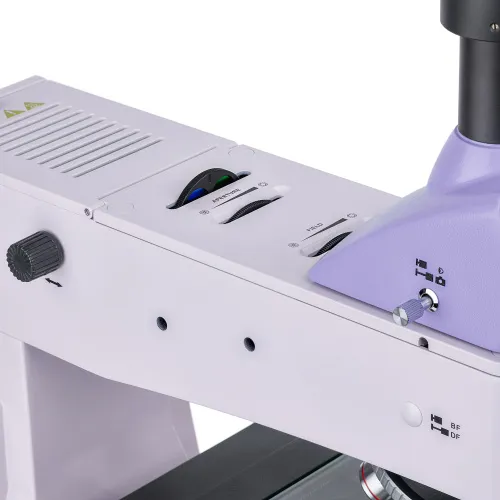

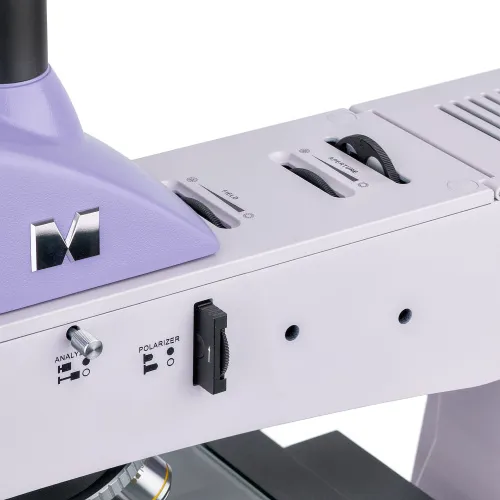

Das Auflichtbeleuchtungssystem kombiniert drei Zentrierelemente: Lichtquelle, Apertur und Leuchtfeldblende. Die 30-W-Halogenbeleuchtung strahlt warmes Licht aus, so dass Ihre Augen bei längerem Arbeiten mit dem Mikroskop nicht ermüden. Die Helligkeit der Beleuchtung ist einstellbar, es besteht die Möglichkeit die Köhler-Beleuchtung einzustellen. Das Auflichtbeleuchtungssystem verfügt außerdem über eine Polarisationseinrichtung: einen eingebauten Analysator und einen abnehmbaren rotierenden Polarisator. Ein Satz mit Farbfilter wird mitgeliefert.

Objekttisch und Fokussiermechanismus

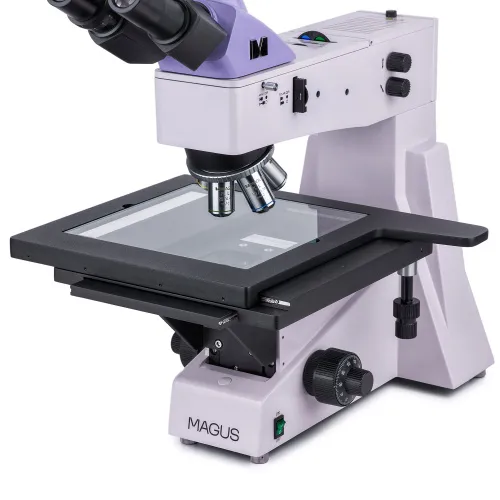

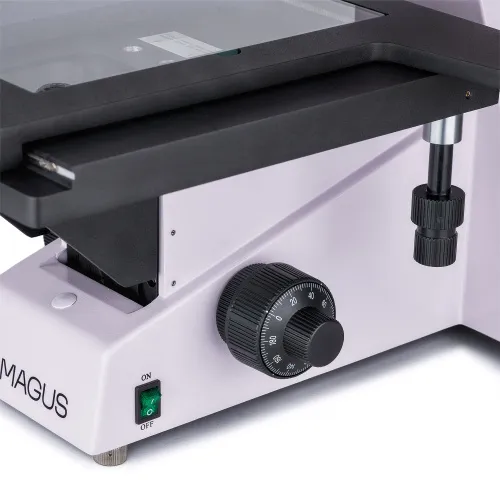

Der interessanteste Teil des Mikroskopdesigns ist der 280 x 270 mm große Objekttisch, der innerhalb von 204 mm entlang zweier Achsen bewegt werden kann. Daher können Sie großformatige Proben beobachten und deren Oberfläche problemlos untersuchen. Die Grob- und Feintriebe sind koaxial auf beiden Seiten des Mikroskops angeordnet und verfügen über einen Feststellknopf und einen Grobtrieb-Einstellknopf. Die Griffe befinden sich in der Nähe des Mikroskopfußes. Somit können Sie Ihre Hände frei auf dem Tisch ablegen und beim Beobachten eine bequeme Position einnehmen.

Zubehör

Die MAGUS Metal 650-Reihe an mikroskopkompatiblem Zubehör umfasst Okulare, Objektive mit großem Arbeitsabstand, Digitalkameras und Kalibrierungsobjektträger. Mit dem Zubehör können die Möglichkeiten des Mikroskops erweitert werden.

Hauptmerkmale des Mikroskops:

• Großer Objekttisch mit großem Bewegungsbereich für die Arbeit mit langen und breiten Proben
• Feinfokussierungsskalenwert 0,7 µm für einfache Fokussierung bei hohen Vergrößerungen; Grobtrieb mit Feststellknopf und Spannungseinstellung
• Trinokularkopf mit Trinokulartubus und Strahlteiler
• Auflichtbeleuchtung: leistungsstarke 30-W-Halogenglühbirne mit Helligkeitsregelung und Stromversorgung über Wechselstrom
• Polarisationseinrichtung, zentrierbare Elemente der Auflichtbeleuchtung, Köhlersche Beleuchtung, Farbfilter
• Große Auswahl an kompatiblem optionalem Zubehör

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC über die HDMI-Schnittstelle. Kann über die USB 2.0-Schnittstelle an einen PC angeschlossen werden
• Die Kameraauflösung beträgt 1920x1080 px – eine ideale Wahl für die Anzeige von Bildern auf einem Full HD-Monitor
• 60 oder 50 Bilder pro Sekunde je nach Videoausgangsschnittstelle für die Beobachtung bewegter Objekte, die Aufzeichnung von Videos und die ruckelfreie Bewegung der Präparate

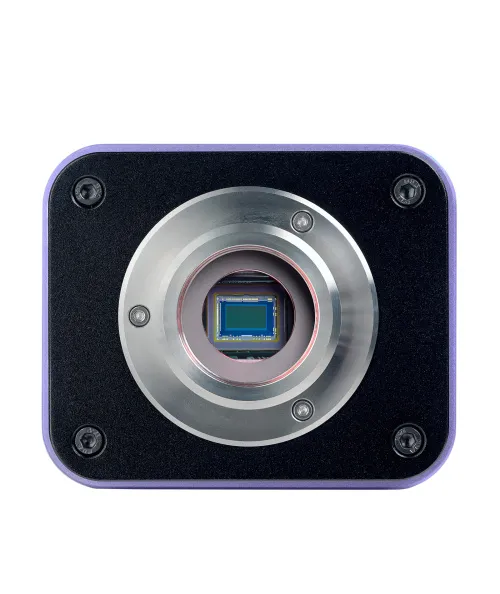

• Der SONY Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD20 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 2.0-Kabel (2 m), USB-Maus, SD-Speicherkarte 32 GB, AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Bildschirm
• Basis mit Stromanschluss, Auflichtquelle, Fokussiermechanismus, Objektisch und drehbarem Objektivrevolver
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA 1,25 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA 3,98 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA 2,08 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
• Kalibrierungsobjektträger
