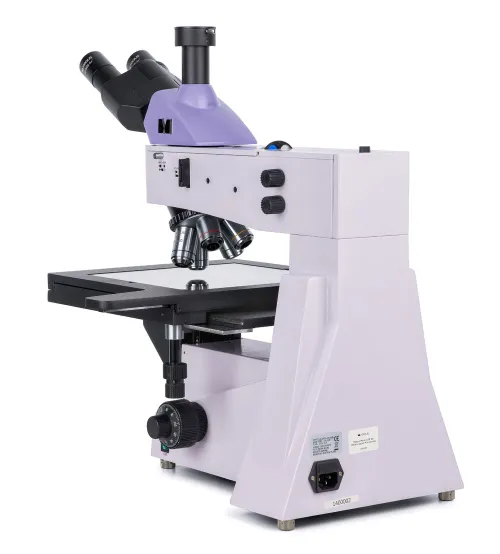

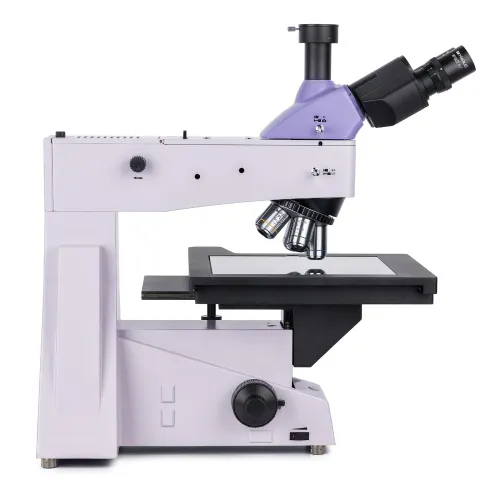

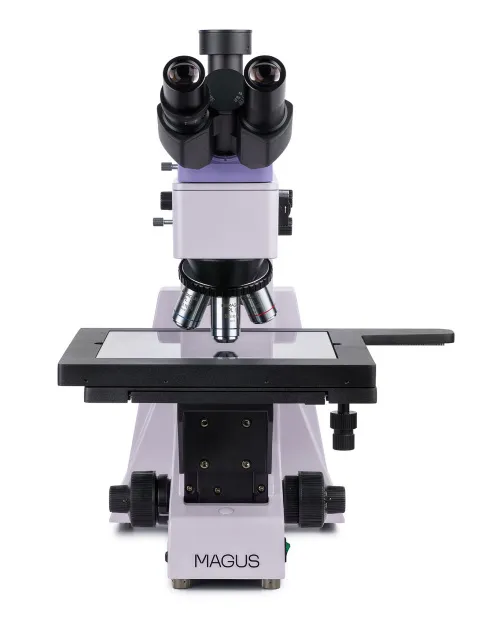

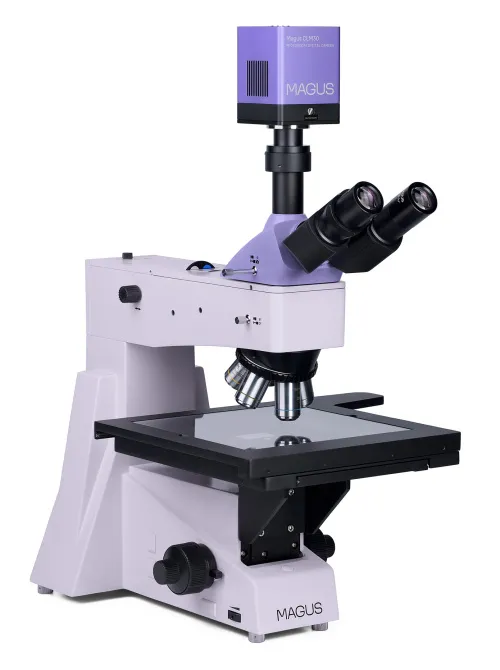

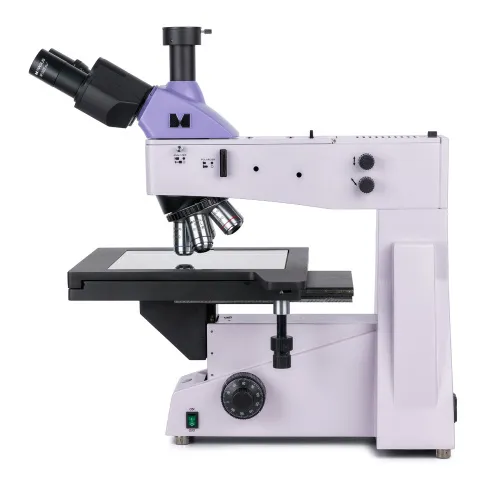

MAGUS Metal D650 BD Metallurgisches Digitale Mikroskop

Das MAGUS Metal D650 BD Metallurgische DigitaleMikroskop eignet sich zur Beobachtung der Oberflächen von Fotomasken, integrierten Schaltkreisen, Leiterplatten und anderen langen und breiten Objekten. Es ist mit einem großen Objekttisch ausgestattet, der problemlos große Proben aufnehmen kann, und einer Feinfokussierung mit einem Skalenwert von 0,7 µm für hochpräzise Beobachtungen bei hoher Vergrößerung. Hellfeld-, Dunkelfeld- und Polarisationslichtmikroskopietechniken. Das Mikroskop eignet sich für Qualitätskontrolllabore, Forschungszentren und Universitätsabteilungen.

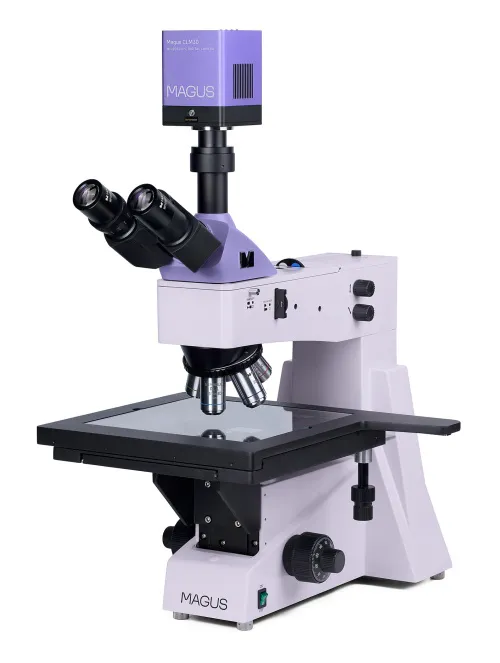

Digitalkamera

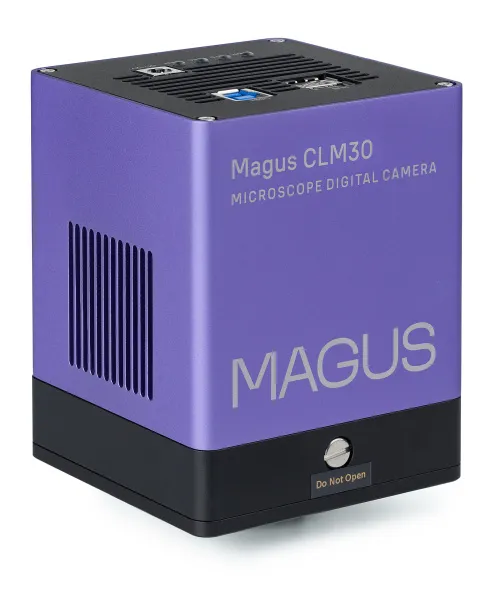

Die MAGUS CLM30 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie ausgelegt worden.
Die Kamera ist mit einem 8,3-MP-Sensor ausgestattet und erzeugt realistische Bilder mit einer Auflösung von 3840x2160 Pixeln. Die Kamera wird für die Verwendung mit 4-, 10-, 20- und 40-fachen Objektiven empfohlen. Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera feinere Details erkennen.
Videos werden mit 45 oder 70 Bildern pro Sekunden aufgezeichnet, je nach deren Auflösung: Sie sind flüssig mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit und ohne Verzögerung angezeigt. Die Kamera erleichtert die Arbeit mit sich bewegenden Objekten und eignet sich für Vorführungen im Klassenzimmer.

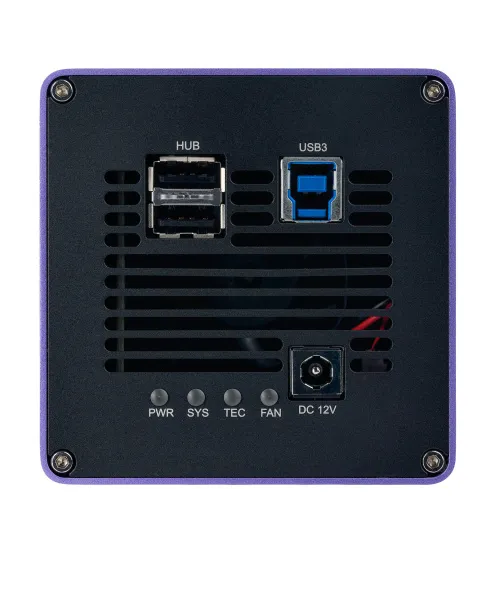

Die Kamera ist mit einer USB 3.0-Schnittstelle ausgestattet. Die Datenübertragungsgeschwindigkeit ist zehnmal schneller als bei USB 2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Optik

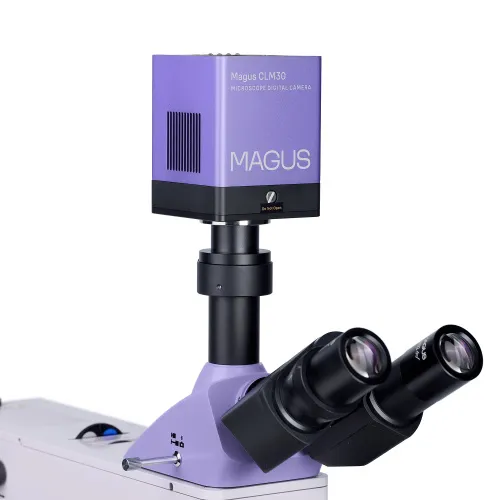

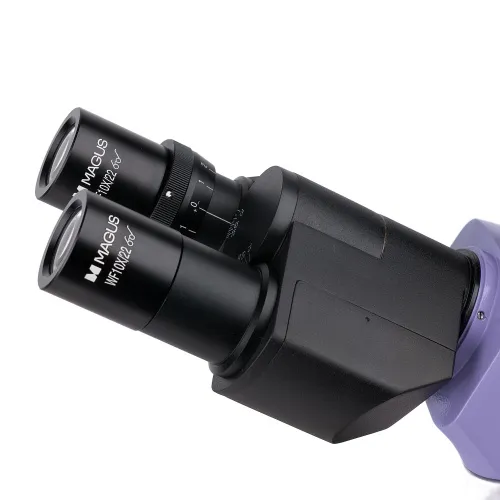

Der Trinokularkopf verfügt über einen Trinokulartubus zur Montage einer Digitalkamera. Der Licht-/Kamera-Auswahlknopf richtet den Lichtstrahl auf die Kamera und sorgt so für helle, detaillierte Fotos und Videos, die auf dem externen Bildschirm angezeigt werden können. Die Kamera ist nicht in der Grundausstattung enthalten. Am linken Okular befindet sich ein Dioptrienring zur Anpassung des Bildes.

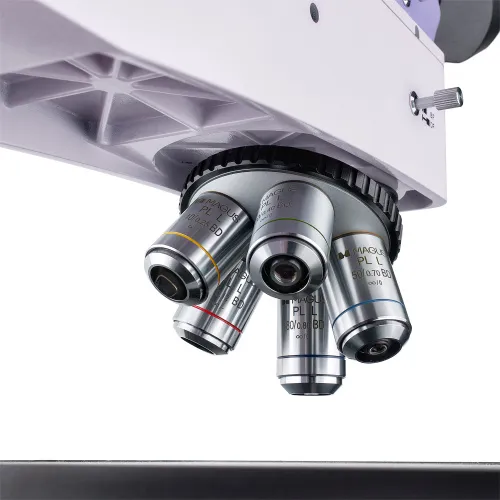

Planachromatische Objektive mit dem BD-Symbol sind speziell für Hellfeld- und Dunkelfeld-Mikroskopietechniken konzipiert. Die Objektive haben einen großen Arbeitsabstand. Fünf davon sind im Lieferumfang enthalten, einer in jedem Schlitz des Objektivrevolvers. Jedes installierte Objektiv kann bei Bedarf schnell durch ein optionales ersetzt werden. Unendlich korrigierte Optik mit Vergrößerung von 50-fach bis 800-fach. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

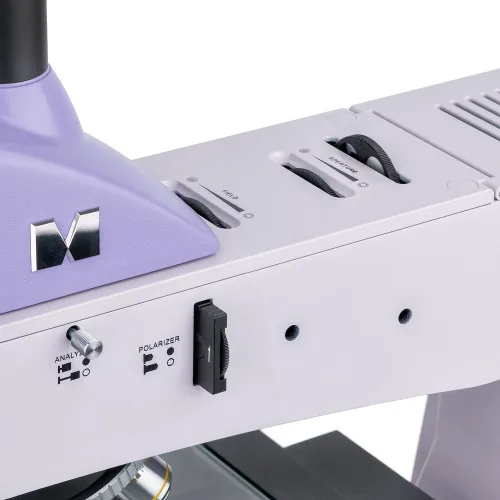

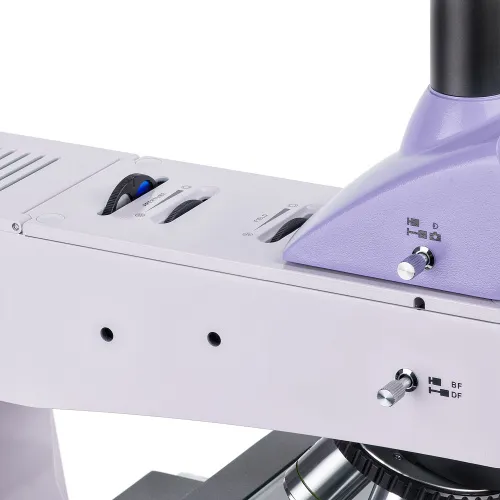

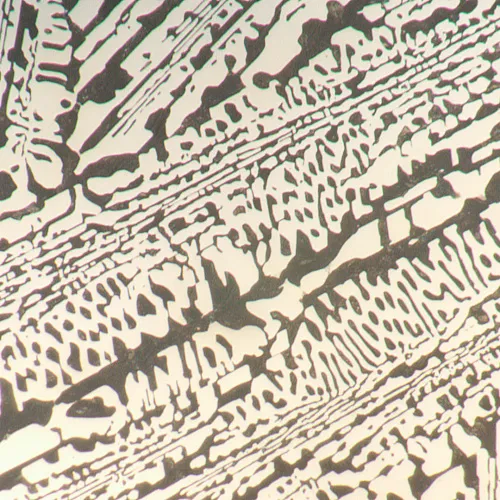

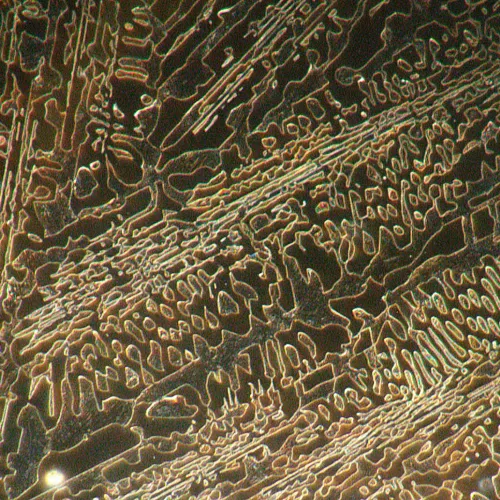

Das Auflichtbeleuchtungssystem ist so konzipiert, dass alle Beobachtungen unabhängig von den verwendeten Objektiven und Mikroskopietechniken so detailliert wie möglich sind. Die Lichtquelle ist eine 50-W-Halogenglühbirne , die helles, gleichmäßiges und warmes Licht erzeugt. Zur Anpassung der Beleuchtung kann das Köhler-Beleuchtungsverfahren verwendet werden, es gibt Filter zur Farbwiedergabe und ein Polarisationsgerät (eingebauter Analysator und abnehmbarer Polarisator). Lichtquelle, Aperture und Leuchtfeldblenden können zentriert werden. Zum Beleuchtungssystem gehört auch ein Dunkelfeldgerät.

Objekttisch und Fokussiermechanismus

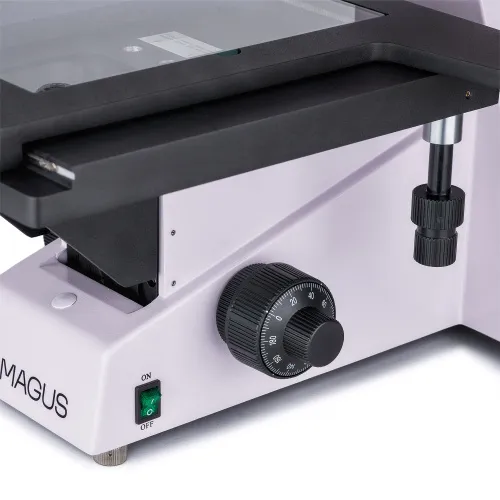

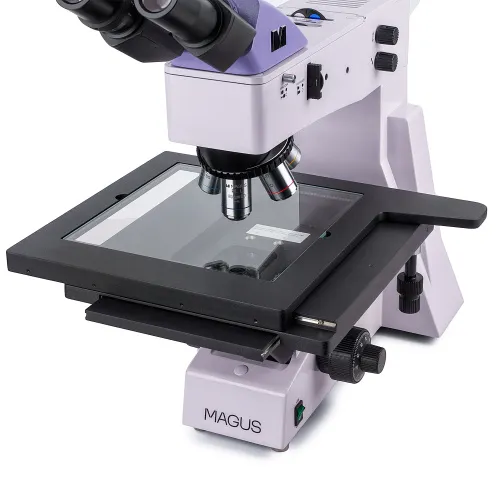

Eine Besonderheit des Mikroskops ist ein großer Objekttisch von 280 x 270 mm mit einem Bewegungsbereich von 204 mm entlang der X- und Y-Achse. Die Fokussierung wird durch Drehen der Grob- und Feintriebe eingestellt. Sie laufen reibungslos und sicher, und dank der feinen Fokussierungsskala ist die Bedienung bei hohen Vergrößerungen präzise. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierknöpfe befinden sich an der Unterseite des Mikroskops, sodass Sie eine entspannte und bequeme Position einnehmen können. Sie können Ihre Hände auf den Tisch legen, anstatt sie in die Luft zu halten.

Zubehör

Um das Maximum aus dem Mikroskop MAGUS Metal 650 BD herauszuholen, können Sie sich weiteres Zubehör besorgen: Okulare, Objektive mit großem Arbeitsabstand für Hellfeld und Dunkelfeld, Kalibrierobjektträger, Digitalkameras.

Hauptmerkmale des Mikroskops:

• Präzise Fokussierung: Feinfokussierungsskalenwert 0,7 µm; Der Grobrieb verfügt über einen Feststellknopf und eine Spannungseinstellung
• Großer Objekttisch zur einfachen Beobachtung langer und breiter Objekte, großer Bewegungsbereich des Tisches entlang zweier Achsen
• Planachromatische Optik, Trinokularkopf mit 100:0- und 0:100-Strahlteiler, Trinokulartubus für den Kameraeinbau
• Lichtquelle, Feld- und Aperturblende zentrierbar, Einstellung der Köhler-Beleuchtung, Polarisationseinrichtung, Satz Farbfilter, Dunkelfeld-Mikroskopietechnik
• Beleuchtung – 50-W-Halogenglühbirne mit 220-V-Stromversorgung und Helligkeitsregelung
• Separat erhältliches Zubehör

Hauptmerkmale der Kamera:

• Für Fluoreszenz- und Dunkelfeldmikroskopie mit 4-, 10-, 20- und 40-fachen Objektiven
• 8,3 MP Auflösung: Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera feinere Details erkennen
• 45 und 70 Bilder pro Sekunde bei Auflösungen von 3840x2160 px und 1920x1080 px für die Untersuchung von sich bewegenden Proben, die Aufnahme von Videos und die Bewegung des Präparats ohne Ruckeln und Verzögerungen
• Das Peltierelement senkt die Sensortemperatur bei längerem Betrieb und eliminiert thermisches Rauschen. Daher können bei der Aufnahme von Fotos lange Verschlusszeiten verwendet werden.

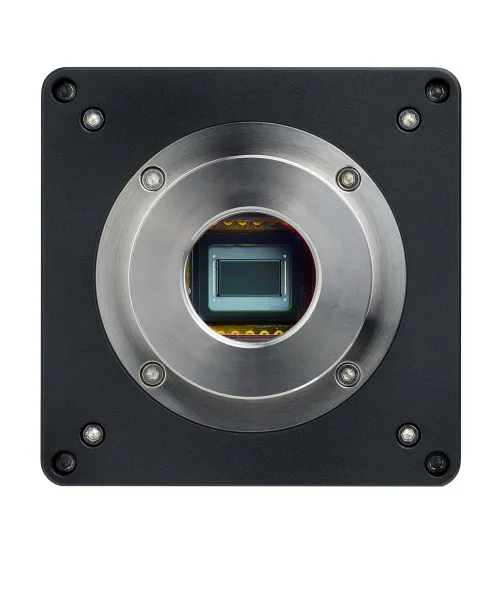

• Der SONY Exmor Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• USB 3.0-Schnittstelle für schnelle und reibungslose Datenübertragung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

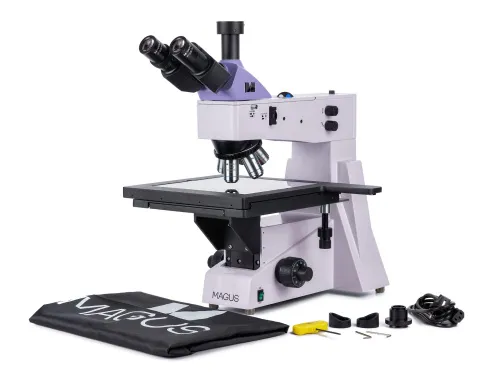

Lieferumfang:

• Die MAGUS CLM30 Digitalkamera (Digitalkamera, USB-Kabel, Adapter 12 V, 3 A, Koffer, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Basis mit Stromanschluss, Auflichtbeleuchtung, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA 0,8 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA 1,9 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA 0,4 mm
• Kalibrierungsobjektträger
