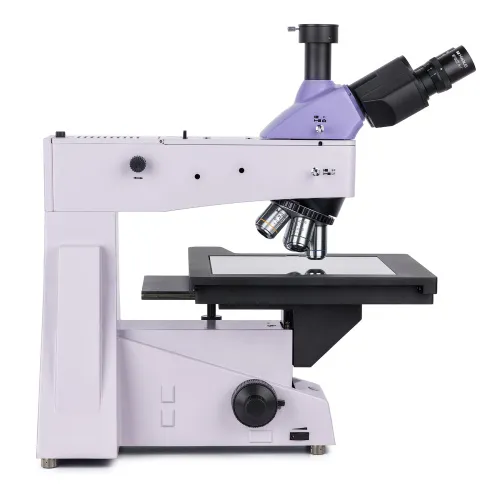

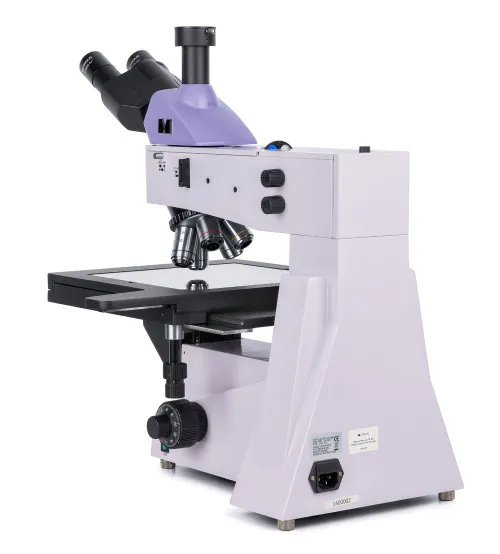

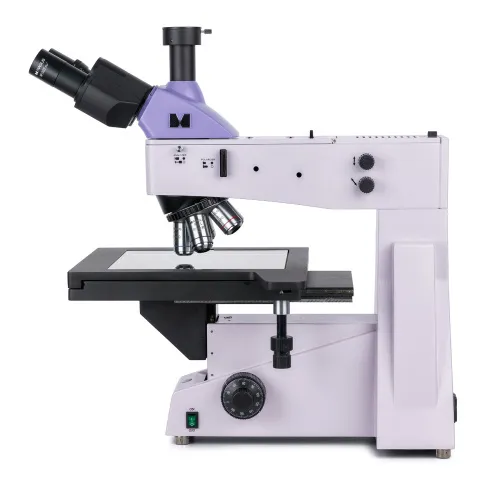

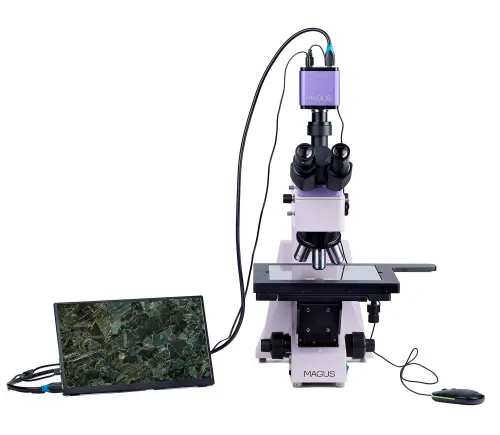

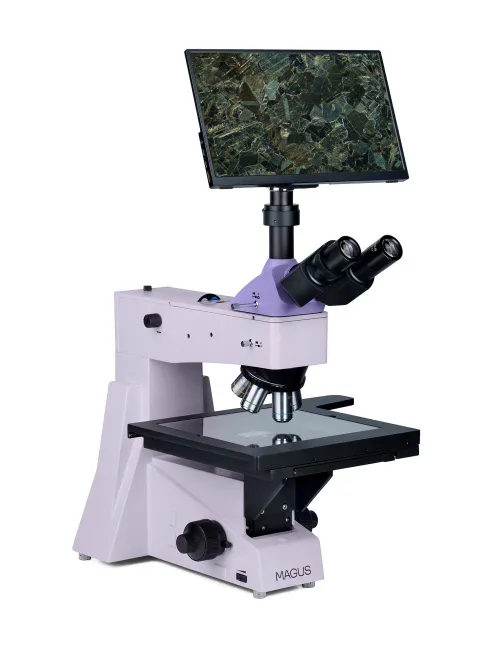

MAGUS Metal D650 BD LCD Metallurgisches Digitales Mikroskop

Das MAGUS Metal D650 BD LCD Metallurgische Digitales Mikroskop eignet sich zur Beobachtung der Oberflächen von Fotomasken, integrierten Schaltkreisen, Leiterplatten und anderen langen und breiten Objekten. Es ist mit einem großen Objekttisch ausgestattet, der problemlos große Proben aufnehmen kann, und einer Feinfokussierung mit einem Skalenwert von 0,7 µm für hochpräzise Beobachtungen bei hoher Vergrößerung. Hellfeld-, Dunkelfeld- und Polarisationslichtmikroskopietechniken. Das Mikroskop eignet sich für Qualitätskontrolllabore, Forschungszentren und Universitätsabteilungen.

Digitalkamera

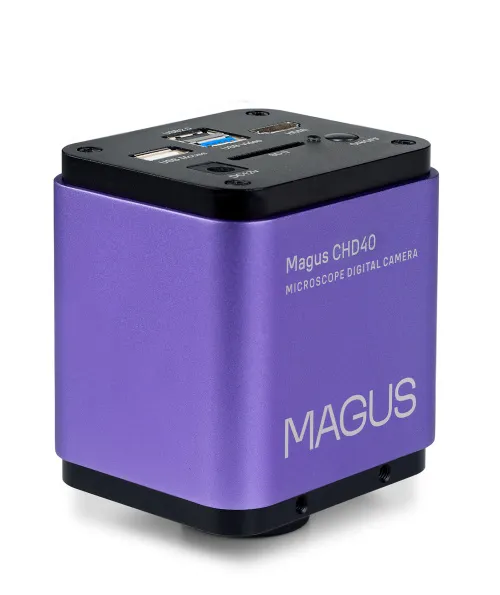

MAGUS CHD40 ist eine digitale HDMI-Kamera mit drei Videoschnittstellen und automatischer Umschaltung zwischen 4K und Full HD je nach Monitorauflösung.
Die Kamera ist mit einem 8-MP-Sensor ausgestattet und produziert realistische Bilder in 4K-Auflösung (3840x2160 px), wenn sie über HDMI oder USB 3.0 angeschlossen ist. Bei einer Verbindung über Wi-Fi ist die Bildqualität Full HD (1920x1080 px).

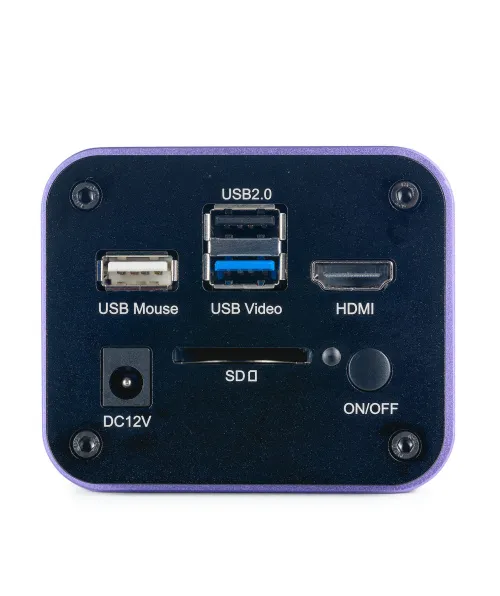

Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne Anschluss an einen PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Sie können die Kamera über Wi-Fi oder USB 3.0 mit einem PC verbinden. Videos werden mit 30 Bildern pro Sekunde aufgezeichnet.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

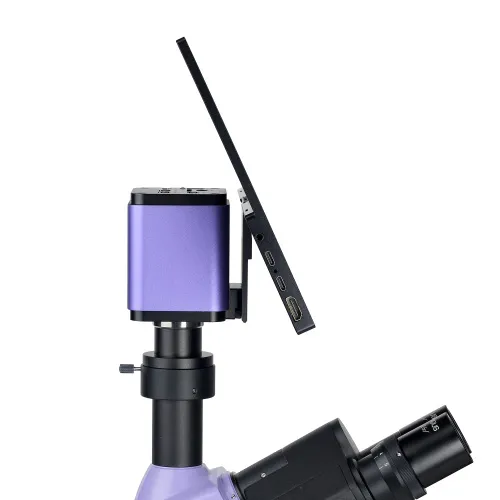

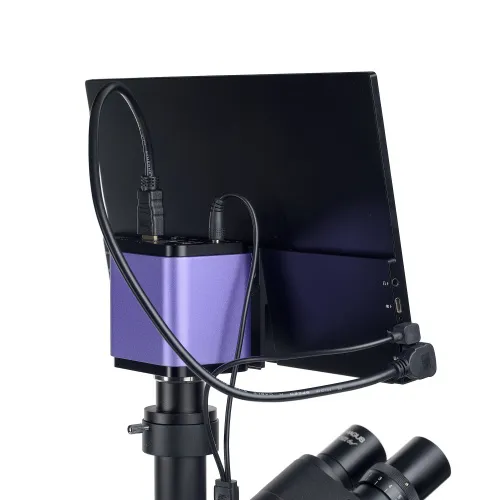

Der MAGUS MCD40 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er ist mit einer auf dem Mikroskop montierten Kamera verbunden, um Bilder in Echtzeit anzuzeigen. Der Monitor unterstützt 4K HDMI-Kameras. Die Bildschirmdiagonale beträgt 13,3 Zoll. Die IPS-Matrix liefert helle Bilder mit großen Betrachtungswinkeln. Auch wenn Sie seitlich auf das Display blicken, bleibt die Farbwiedergabe unverzerrt. Sie können den Monitor auf einem Klappständer auf einem Tisch oder Regal aufstellen oder ihn direkt an der Kamera oder am Stativ montieren.

Optik

Der Trinokularkopf verfügt über einen Trinokulartubus zur Montage einer Digitalkamera. Der Licht-/Kamera-Auswahlknopf richtet den Lichtstrahl auf die Kamera und sorgt so für helle, detaillierte Fotos und Videos, die auf dem externen Bildschirm angezeigt werden können. Die Kamera ist nicht in der Grundausstattung enthalten. Am linken Okular befindet sich ein Dioptrienring zur Anpassung des Bildes.

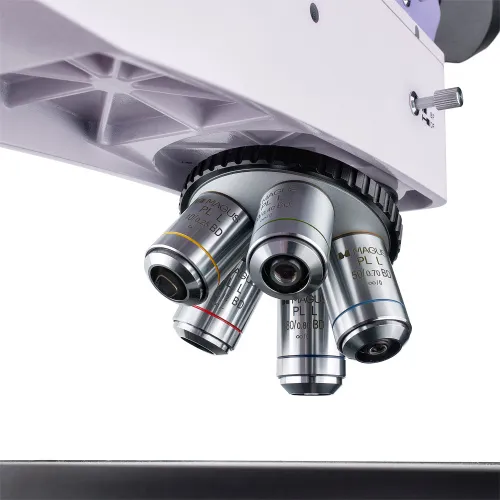

Planachromatische Objektive mit dem BD-Symbol sind speziell für Hellfeld- und Dunkelfeld-Mikroskopietechniken konzipiert. Die Objektive haben einen großen Arbeitsabstand. Fünf davon sind im Lieferumfang enthalten, einer in jedem Schlitz des Objektivrevolvers. Jedes installierte Objektiv kann bei Bedarf schnell durch ein optionales ersetzt werden. Unendlich korrigierte Optik mit Vergrößerung von 50-fach bis 800-fach. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

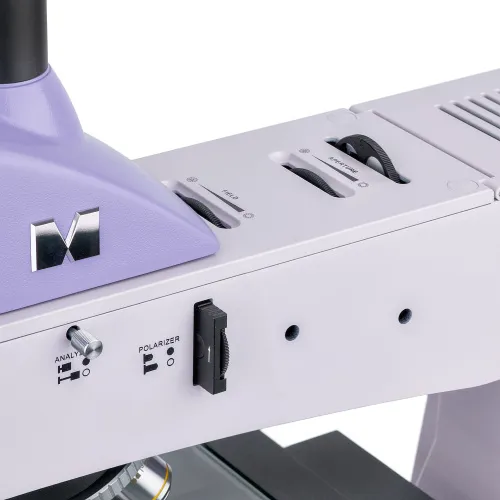

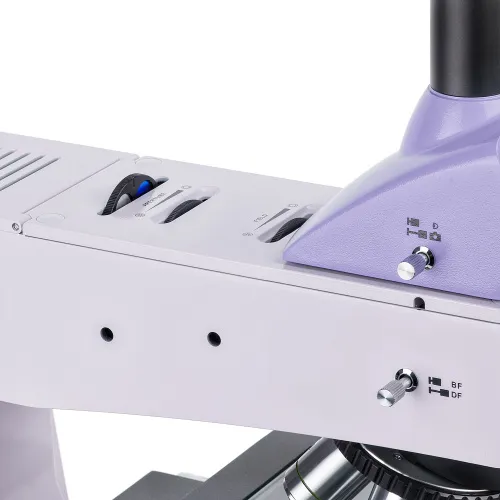

Das Auflichtbeleuchtungssystem ist so konzipiert, dass alle Beobachtungen unabhängig von den verwendeten Objektiven und Mikroskopietechniken so detailliert wie möglich sind. Die Lichtquelle ist eine 50-W-Halogenglühbirne , die helles, gleichmäßiges und warmes Licht erzeugt. Zur Anpassung der Beleuchtung kann das Köhler-Beleuchtungsverfahren verwendet werden, es gibt Filter zur Farbwiedergabe und ein Polarisationsgerät (eingebauter Analysator und abnehmbarer Polarisator). Lichtquelle, Aperture und Leuchtfeldblenden können zentriert werden. Zum Beleuchtungssystem gehört auch ein Dunkelfeldgerät.

Objekttisch und Fokussiermechanismus

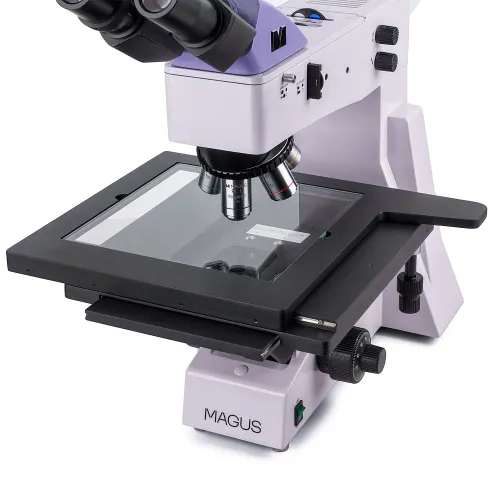

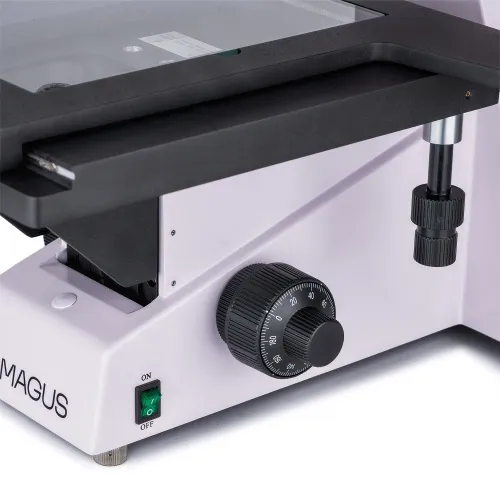

Eine Besonderheit des Mikroskops ist ein großer Objekttisch von 280 x 270 mm mit einem Bewegungsbereich von 204 mm entlang der X- und Y-Achse. Die Fokussierung wird durch Drehen der Grob- und Feintriebe eingestellt. Sie laufen reibungslos und sicher, und dank der feinen Fokussierungsskala ist die Bedienung bei hohen Vergrößerungen präzise. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierknöpfe befinden sich an der Unterseite des Mikroskops, sodass Sie eine entspannte und bequeme Position einnehmen können. Sie können Ihre Hände auf den Tisch legen, anstatt sie in die Luft zu halten.

Zubehör

Um das Maximum aus dem Mikroskop MAGUS Metal 650 BD herauszuholen, können Sie sich weiteres Zubehör besorgen: Okulare, Objektive mit großem Arbeitsabstand für Hellfeld und Dunkelfeld, Kalibrierobjektträger, Digitalkameras.

Hauptmerkmale des Mikroskops:

• Präzise Fokussierung: Feinfokussierungsskalenwert 0,7 µm; Der Grobrieb verfügt über einen Feststellknopf und eine Spannungseinstellung
• Großer Objekttisch zur einfachen Beobachtung langer und breiter Objekte, großer Bewegungsbereich des Tisches entlang zweier Achsen
• Planachromatische Optik, Trinokularkopf mit 100:0- und 0:100-Strahlteiler, Trinokulartubus für den Kameraeinbau
• Lichtquelle, Feld- und Aperturblende zentrierbar, Einstellung der Köhler-Beleuchtung, Polarisationseinrichtung, Satz Farbfilter, Dunkelfeld-Mikroskopietechnik
• Beleuchtung – 50-W-Halogenglühbirne mit 220-V-Stromversorgung und Helligkeitsregelung
• Separat erhältliches Zubehör

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC und über die HDMI-Schnittstelle. Kann über Wi-Fi und die USB 3.0-Schnittstelle an einen PC angeschlossen werden.
• Automatische Umschaltung zwischen 4K und Full HD je nach Monitorauflösung
• 30 Bilder pro Sekunde für die Beobachtung von sich bewegenden Objekten, die Videoaufzeichnung und das Bewegen der Probe frei von Ruckeln oder Verzögerungen

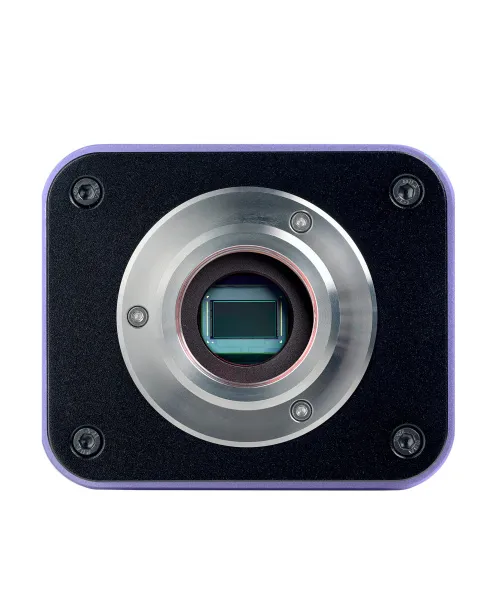

• Der SONY Exmor/Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD40 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 3.0-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, USB Wi-Fi-Adapter (2 Stk.), AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD40 LCD-Bildschirm

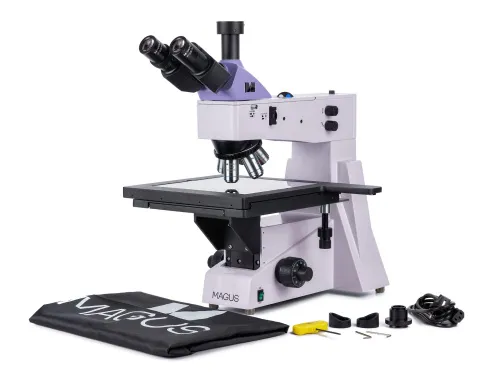

• Basis mit Stromanschluss, Auflichtbeleuchtung, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA 0,8 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA 1,9 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA 0,4 mm
• Kalibrierungsobjektträger
