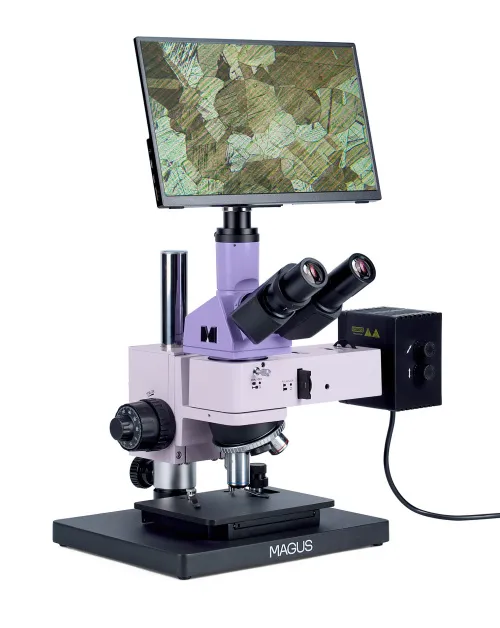

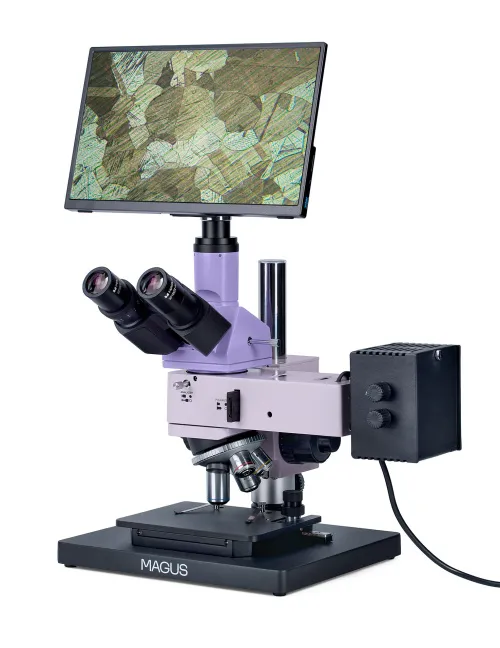

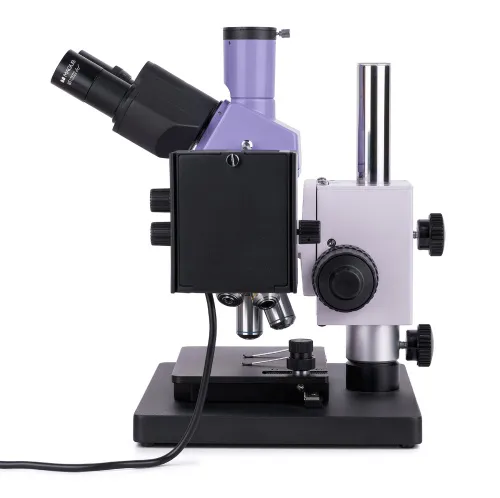

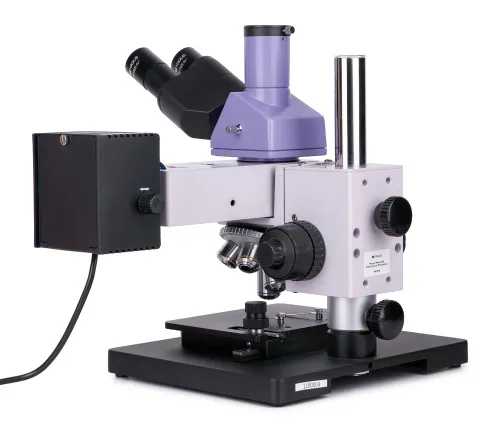

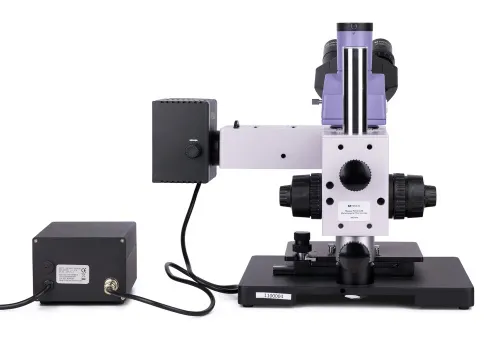

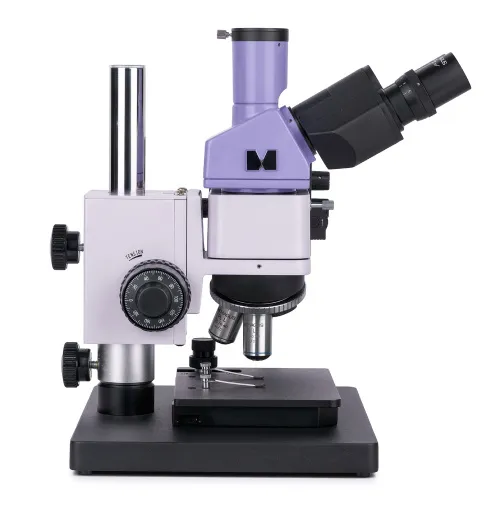

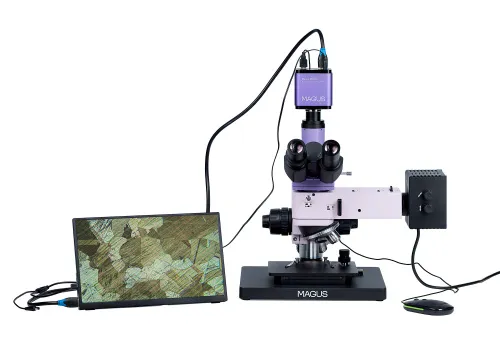

MAGUS Metal D630 LCD Metallurgisches Digital Mikroskop

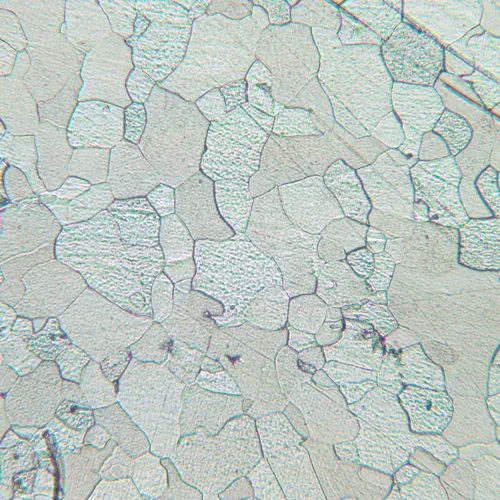

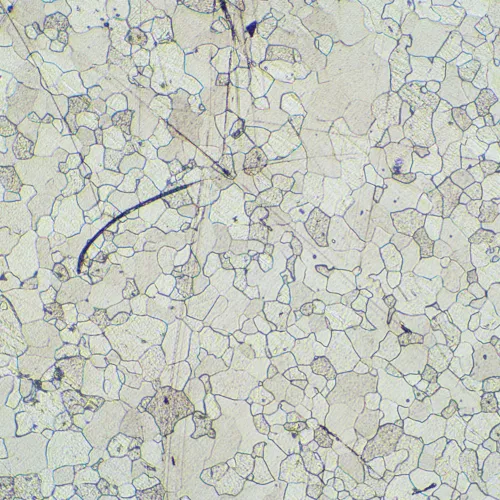

Das metallurgische Auflichtmikroskop MAGUS Metal D630 LCD dient zur Untersuchung der Mikrostruktur undurchsichtiger Objekte beliebiger Höhe und Größe. Die Untersuchungsgegenstände sind Metalle, Legierungen, Halbleiter und Lackschichten. Verfügbare Mikroskopietechniken: Hellfeld- und polarisiertes Licht. Einer der Vorteile des Mikroskops ist seine kompakte Größe, wodurch es sich ideal für Labore mit begrenztem Arbeits- und Lagerraum eignet. Das MAGUS Metal 630-Mikroskop ist eine ausgezeichnete Wahl für Industrien in verschiedenen Branchen, Forschungszentren und Universitätsabteilungen.

Digitalkamera

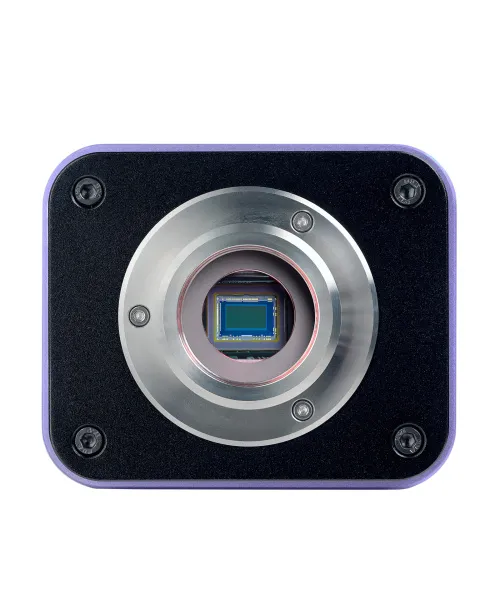

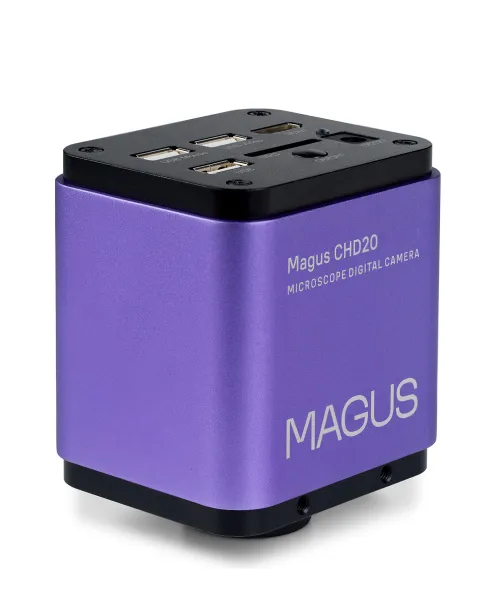

Die MAGUS CHD20 Digitalkamera ist mit einem 2-MP-Sensor ausgestattet und produziert realistische Full HD-Bilder mit einer Auflösung von 1920x1080 px. Die Kamera verfügt über eine hohe Lichtempfindlichkeit, die sich für die Arbeit bei fluoreszierendem Licht eignet. Durch die Verwendung von R-, G-, B-Primärfarbmosaikfiltern wird ein niedriger Dunkelstrom und ein klares Bild erreicht.

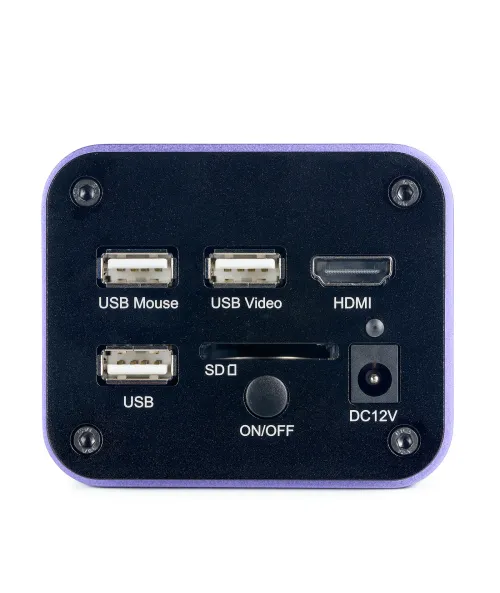

Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Für den Anschluss der Kamera an einen PC steht eine zusätzliche USB 2.0-Schnittstelle zur Verfügung.
Die Videoaufzeichnung erfolgt je nach Videoausgangsschnittstelle mit 60 oder 50 Bildern pro Sekunde. Die Kamera kombiniert eine hohe Bildwiederholfrequenz und HDMI mit hoher Bandbreite, so dass die Videos lebendig sind und keine Lücken zwischen den Bildern aufweisen. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

MAGUS MCD Bildschirme arbeiten in Kombination mit MAGUS CHD Kameras und bilden ein komplettes Bildgebungssystem für MAGUS Mikroskope.
Die Verbindung zur Kamera erfolgt über ihre HDMI-Schnittstelle. Der Bildschirm zeigt Bilder in Echtzeit an. Sein IPS-LCD-Display hat einen großen Betrachtungswinkel, eine hohe Helligkeit und einen guten Kontrast. Selbst bei einem großen Betrachtungswinkel wird das Bild nicht verzerrt. Die Bildschirmgröße beträgt 13,3 Zoll.

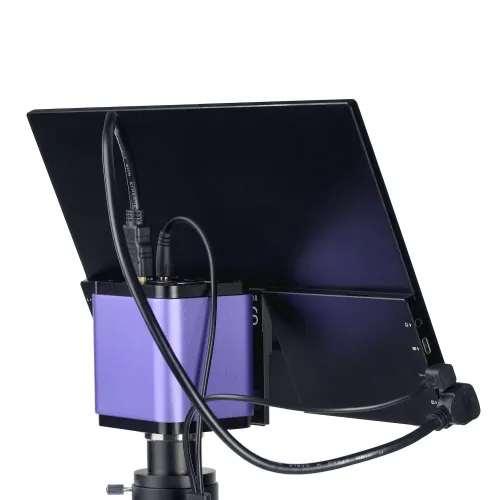

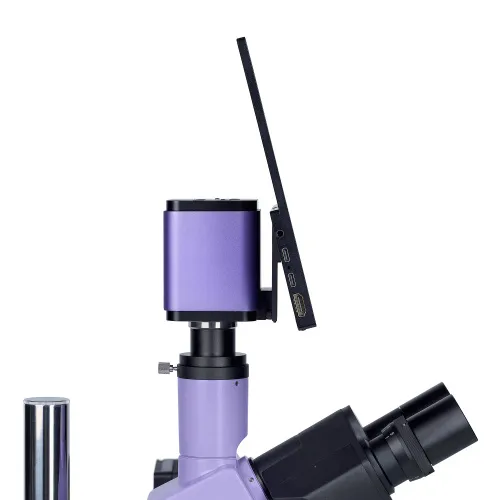

Der Bildschirm kann mit einem Klappständer auf einer horizontalen Fläche aufgestellt oder direkt an einer Kamera oder einem Stativ befestigt werden.

Optik

Die Optik des Mikroskops ist unendlich-korrigiert. Der Trinokulartubus, der zur Montage der Kamera dient, ist vertikal angeordnet. Der Lichtstrahl kann entweder auf die Okulare oder in den Trinokulartubus gerichtet werden. Die Kamera ist nicht in der Grundausstattung enthalten. Da der Binokularkopf um 30° geneigt ist, ist es kein Problem, stundenlang mit diesem Mikroskop zu arbeiten. Am linken Okular befindet sich eine Dioptrienkorrektur, um die Optik an die Sehstärke des Benutzers anzupassen.

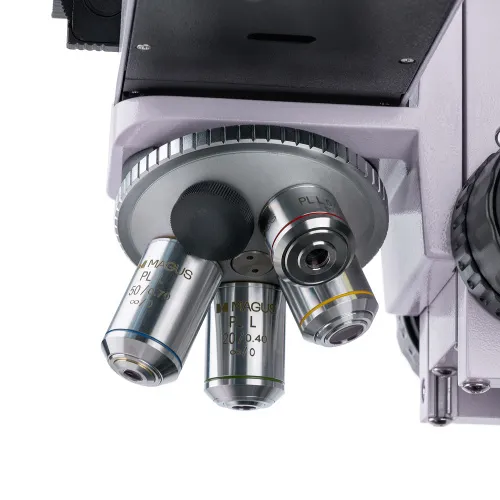

Im Objektivrevolver befinden sich 5 Schlitze. Im Lieferumfang sind 4 planachromatische Objektive enthalten. Wenn sie installiert sind, bleibt ein Steckplatz für die Installation eines optionalen Objektivs übrig. Die Objektive mit großem Arbeitsabstand sind für die Hellfeldmikroskopie konzipiert.

Beleuchtung

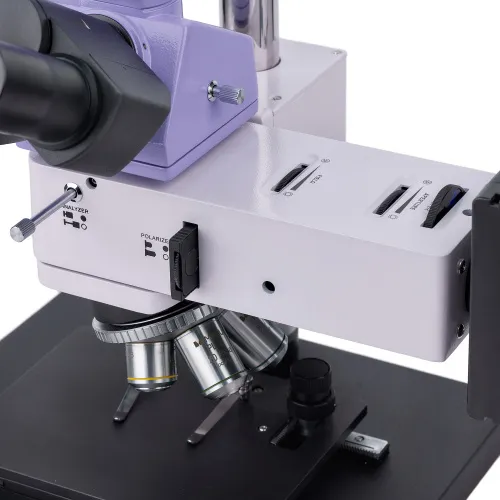

Das Mikroskop verwendet ausschließlich Auflichtbeleuchtung. Das Beleuchtungssystem umfasst eine Polarisationseinrichtung, eine Aperturblende und eine Feldblende. Lichtquelle: 30-W-Halogenglühbirne. Das Licht ist angenehm für die Augen und trägt schützt somit vor Ermüdung dieser. Blende und Lichtquelle sind zentrierbar, außerdem ist ein Köhler-Beleuchtungsaufbau erhältlich. Es gibt Farbfilter.

Objekttisch und Fokussiermechanismus

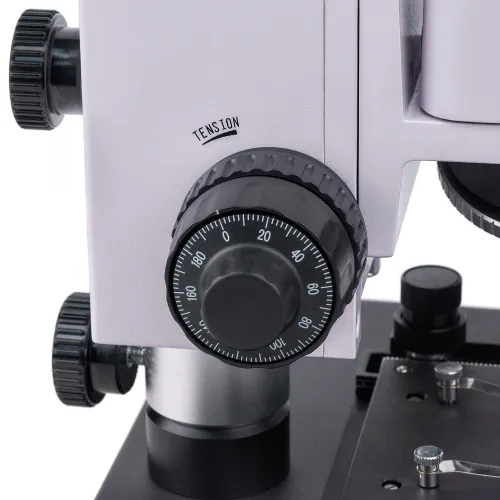

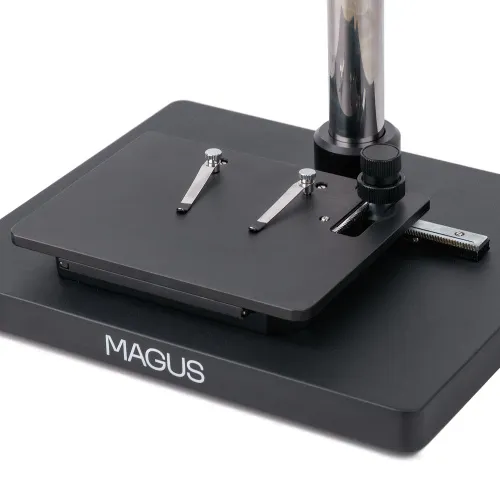

Der Objekttisch und der Fokussiermechanismus des einzigartigen Designs bieten zwei Vorteile: kompakte Größe und die Möglichkeit, Proben jeder Höhe zu beobachten. Das Mikroskop kann problemlos auf Labormöbeln mit einer maximalen Höhe von 40 cm platziert werden. Zur Untersuchung kleiner Proben wird ein zweiachsiger Objekttisch eingesetzt. Die Fokussierung wird durch Drehen der koaxialen Grob- und Feintrieben auf beiden Seiten des Objekttisches eingestellt. Die Mechanismen funktionieren reibungslos und präzise. Auch eine grobe Spannungseinstellung ist möglich.

Zubehör

Das Mikroskop kann mit optionalem Zubehör aufgerüstet werden: Objektive mit großem Arbeitsabstand, Okulare, Digitalkamera, Kalibrierobjektträger.

Hauptmerkmale des Mikroskops:

• Keine Einschränkungen hinsichtlich der Probenhöhe und -größe
• Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera und mit einem 100:0- und 0:100-Strahlteiler
• 30-W-Halogenglühbirne mit warmem Licht für Arbeiten im Auflicht mit Hellfeld- und Polarisationsmikroskopie-Techniken
• Farbfilter, Möglichkeit zur Einrichtung einer Köhler-Beleuchtung, Lichtquelle sowie zentrierbare Feld- und Aperturblenden
• Kompakter Ständer zur Montage des Mikroskops auf Kleinmöbeln
• Umfangreiches optionales Zubehör

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC über die HDMI-Schnittstelle. Kann über die USB 2.0-Schnittstelle an einen PC angeschlossen werden
• Die Kameraauflösung beträgt 1920x1080 px – eine ideale Wahl für die Anzeige von Bildern auf einem Full HD-Monitor
• 60 oder 50 Bilder pro Sekunde je nach Videoausgangsschnittstelle für die Beobachtung bewegter Objekte, die Aufzeichnung von Videos und die ruckelfreie Bewegung der Präparate
• Der SONY Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD20 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 2.0-Kabel (2 m), USB-Maus, SD-Speicherkarte 32 GB, AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Bildschirm
• Ständer mit Fokussiermechanismus, Objekttisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• Basis mit Stromeingang
• Stromversorgungskabel
• Stromkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA 3,98 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA 2,08 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA 1,25 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
• Kalibrierungsobjektträger
