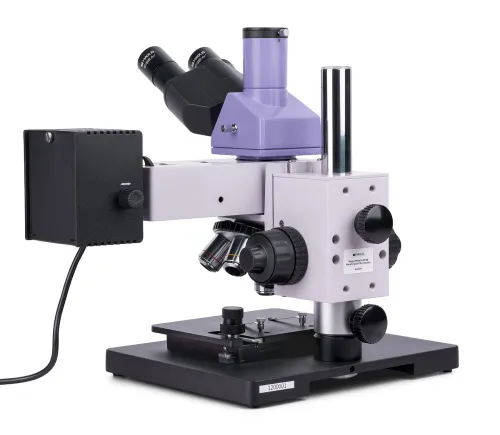

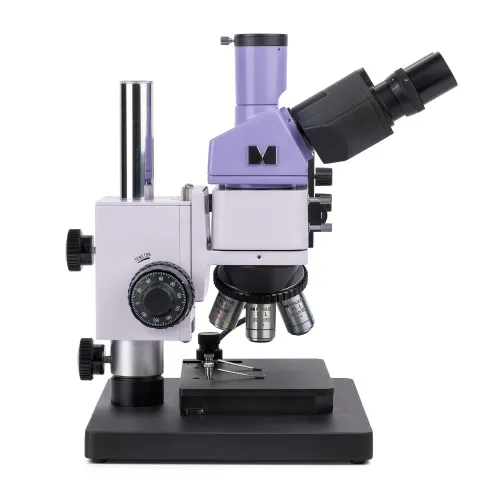

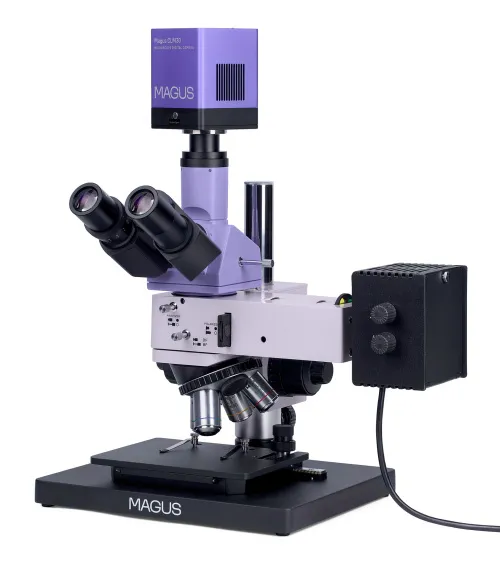

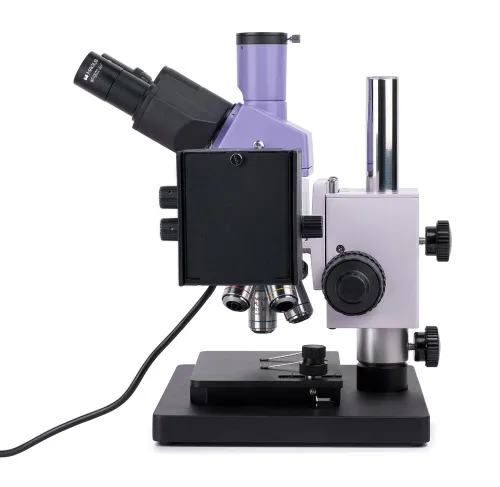

MAGUS Metal D630 BD Metallurgisches Digitale Mikroskop

Metallurgisches digitale Mikroskop MAGUS Metal D630 BD für Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken. Die leistungsstarke Halogenbeleuchtung erzeugt mit jedem Objektiv und jeder Mikroskopiemethode ein qualitativ hochwertiges Bild. Das Mikroskop ist für die Qualitätskontrolle und Untersuchung der Mikrostruktur von Metall- und Halbleitermaterialien sowie undurchsichtigen Objekten konzipiert. Es wird zur Forschung in Produktionsanlagen, in den Laboren von Forschungszentren und an Universitätsabteilungen eingesetzt.

Digitalkamera

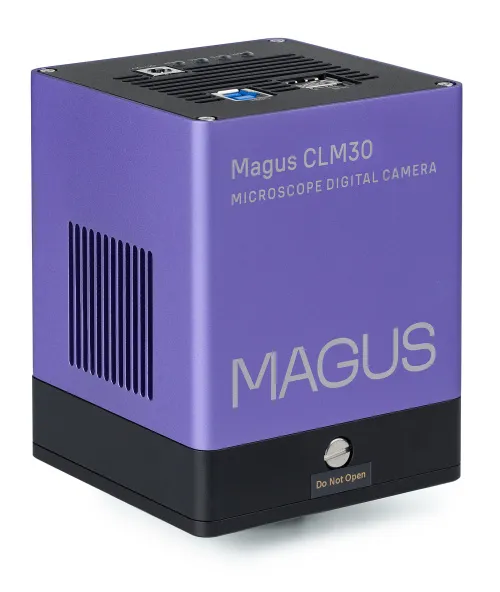

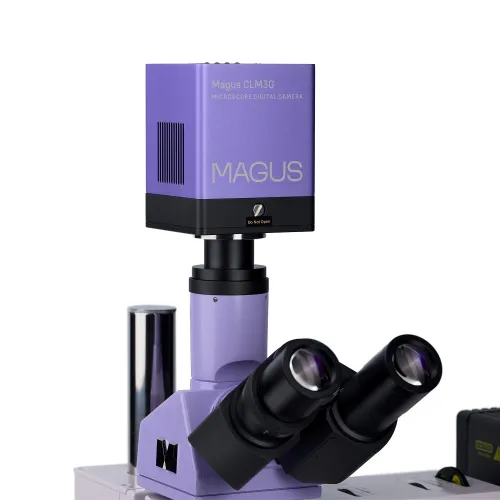

Die MAGUS CLM30 Digitalkamera ist für die Fluoreszenz- und Dunkelfeldmikroskopie ausgelegt worden.
Die Kamera ist mit einem 8,3-MP-Sensor ausgestattet und erzeugt realistische Bilder mit einer Auflösung von 3840x2160 Pixeln. Die Kamera wird für die Verwendung mit 4-, 10-, 20- und 40-fachen Objektiven empfohlen. Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera feinere Details erkennen.
Videos werden mit 45 oder 70 Bildern pro Sekunden aufgezeichnet, je nach deren Auflösung: Sie sind flüssig mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit und ohne Verzögerung angezeigt. Die Kamera erleichtert die Arbeit mit sich bewegenden Objekten und eignet sich für Vorführungen im Klassenzimmer.

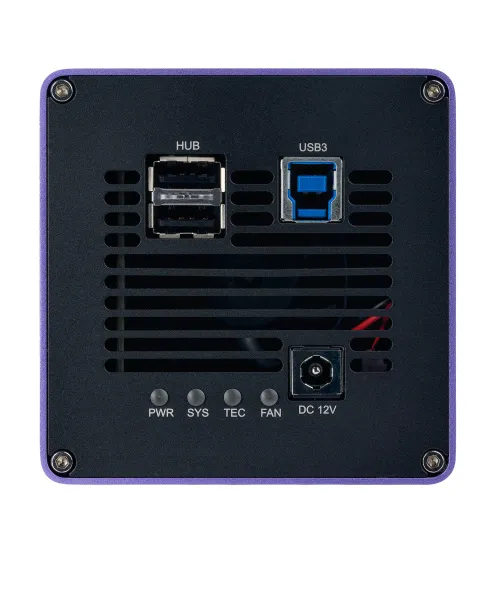

Die Kamera ist mit einer USB 3.0-Schnittstelle ausgestattet. Die Datenübertragungsgeschwindigkeit ist zehnmal schneller als bei USB 2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Optik

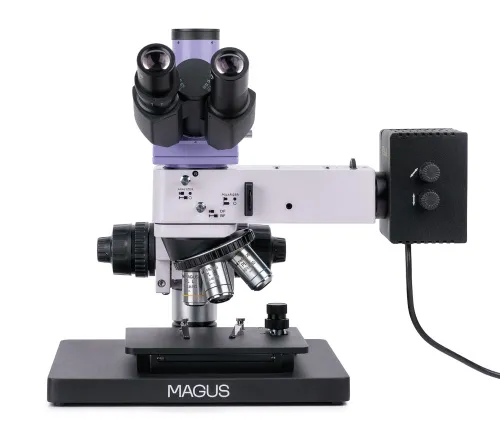

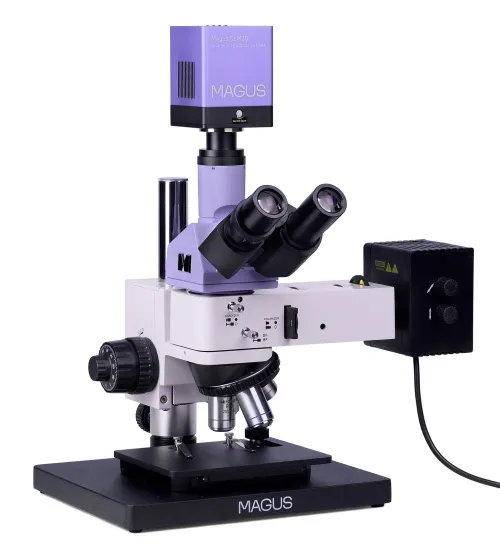

Der Trinokularkopf verfügt über einen Trinokulartubus, in dem die Digitalkamera (nicht im Lieferumfang enthalten) montiert ist. Der Lichtstrahl wird mithilfe eines Okular-/Kamera-Lichtwegauswahlknopfs entweder auf die Okulare oder auf den Trinokulartubus gerichtet. Der Trinokularkopf ist zur einfachen Beobachtung um 30° geneigt. Der Einstellring zum Dioptrienausgleich liegt am linken Tubus.

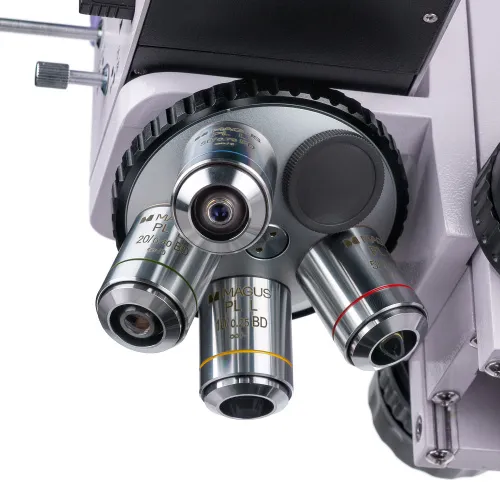

Nach der Montage der mitgelieferten Objektive im Objektivrevolver bleibt ein Steckplatz für ein weiteres Objektiv frei. Alle Basisobjektive sind planachromatisch, haben einen großen Arbeitsabstand und sind für die Hellfeld- und Dunkelfeldmikroskopie geeignet.

Beleuchtung

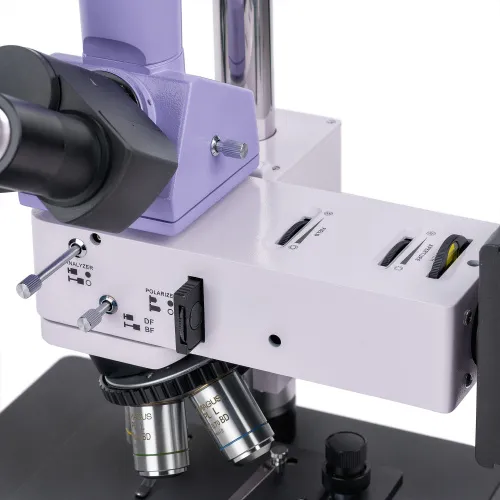

Für Dunkelfeldbeobachtungen ist das Mikroskop mit einer Halogenglühbirne mit erhöhter Leistung (50 W) ausgestattet. Darüber hinaus umfasst das Auflichtbeleuchtungssystem: einen Satz Filter, Apertur- und Feldblenden, ein Dunkelfeldgerät, einen eingebauten Analysator und einen abnehmbaren Polarisator. Die Aperturen und die Lichtquelle können zentriert werden. Das Köhler-Beleuchtungsverfahren kann eingerichtet werden.

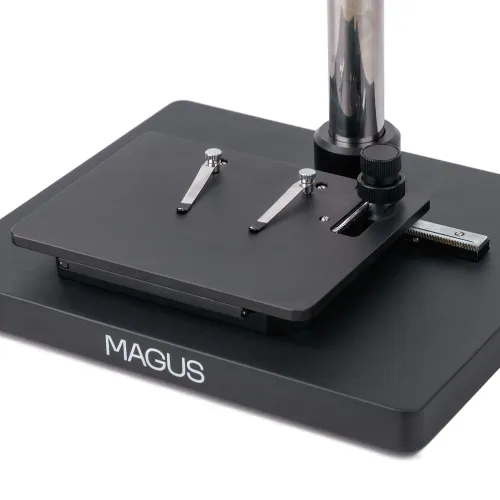

Objekttisch und Fokussiermechanismus

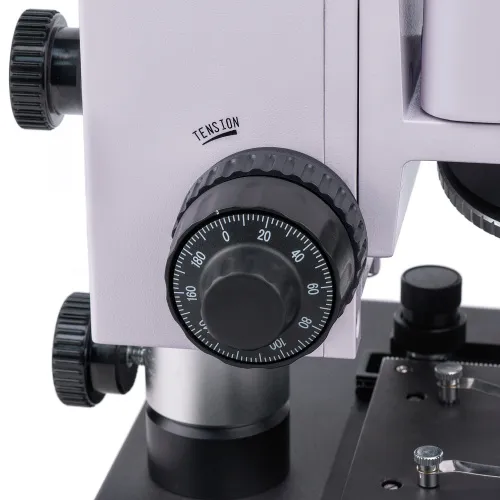

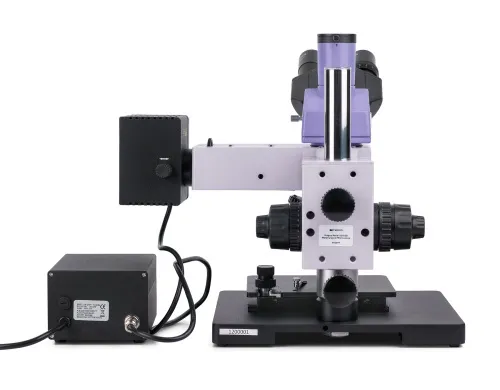

Das Mikroskop hat ein interessantes Design hinsichtlich Stativ und Fokussiermechanismus – die Probe kann jede Größe und Höhe haben. Ein weiteres Merkmal ist die geringe Größe – das Mikroskop passt problemlos auf Oberflächen mit einer maximalen Höhe von 40 cm. Die Grob- und Feinrieben sind koaxial und befinden sich auf jeder Seite des Mikroskopiekörpers. Auch eine grobe Spannungseinstellung ist möglich.

Zubehör

Weiteres Zubehör für das Mikroskop MAGUS Metal 630 BD kann separat bestellt werden. Dazu gehören kompatible Okulare, Objektive mit großem Arbeitsabstand für Hellfeld und Dunkelfeld, Kalibrierungsobjektträger und Digitalkameras.

Hauptmerkmale des Mikroskops:

• Geeignet für die Untersuchung undurchsichtiger Proben jeder Größe und Höhe
• Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera und mit einem 100/0 und 0/100-Strahlteiler
• Beobachtungen im Auflicht mit Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken
• Die Leistung der Halogenlichtquelle wurde auf 50 W erhöht (dunkelfeldgeeignet)
• Feld- und Aperturblende für Köhler-Beleuchtung sowie ein Satz Farblichtfilter, Zentrierung beider Blenden und einer Lichtquelle
• Kompaktes Objekttisch-Design zur Montage des Mikroskops in kleinen Räumen
• Eine große Auswahl an optionalem Zubehör

Hauptmerkmale der Kamera:

• Für Fluoreszenz- und Dunkelfeldmikroskopie mit 4-, 10-, 20- und 40-fachen Objektiven
• 8,3 MP Auflösung: Wenn Sie mit Objektiven mit geringer Vergrößerung arbeiten, können Sie mit der Kamera feinere Details erkennen
• 45 und 70 Bilder pro Sekunde bei Auflösungen von 3840x2160 px und 1920x1080 px für die Untersuchung von sich bewegenden Proben, die Aufnahme von Videos und die Bewegung des Präparats ohne Ruckeln und Verzögerungen
• Das Peltierelement senkt die Sensortemperatur bei längerem Betrieb und eliminiert thermisches Rauschen. Daher können bei der Aufnahme von Fotos lange Verschlusszeiten verwendet werden.

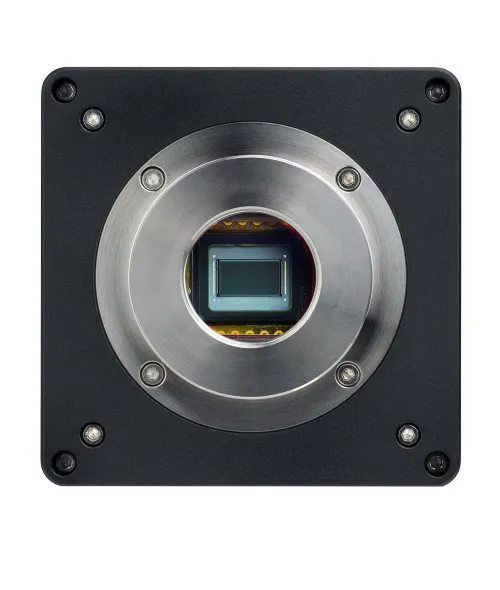

• Der SONY Exmor Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• USB 3.0-Schnittstelle für schnelle und reibungslose Datenübertragung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

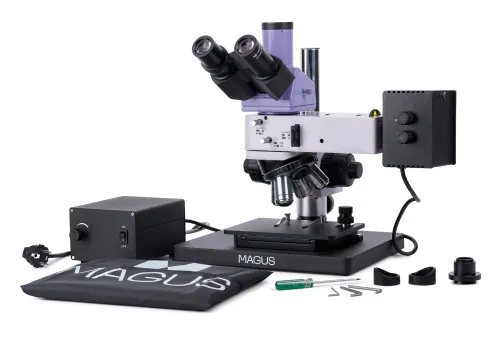

Lieferumfang:

• Die MAGUS CLM30 Digitalkamera (Digitalkamera, USB-Kabel, Adapter 12 V, 3 A, Koffer, Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• Ständer mit Fokussiermechanismus, Objekttisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• Basis mit Stromeingang
• Stromversorgungskabel
• Stromkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA 1,9 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA 0,8 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA 0,4 mm
• Kalibrierungsobjektträger
