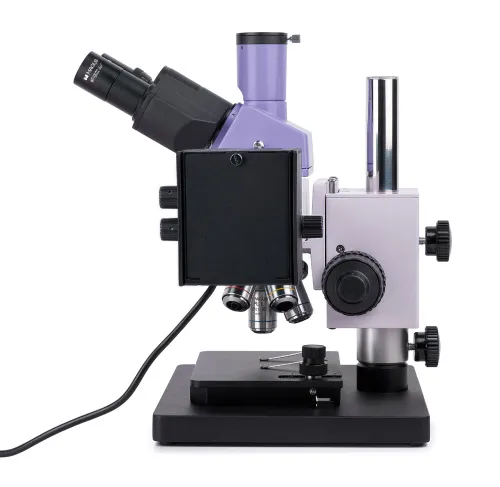

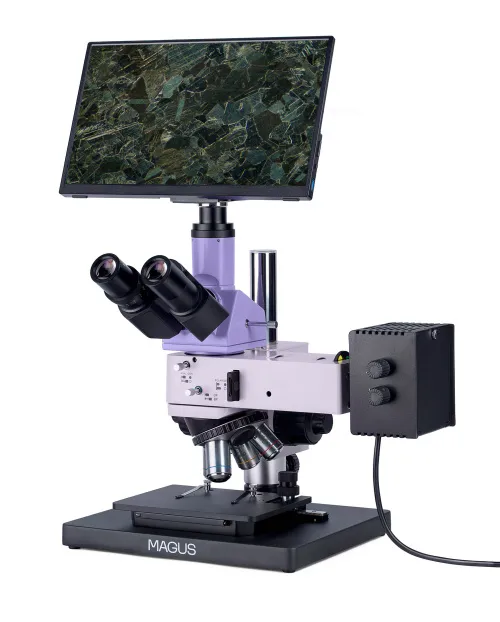

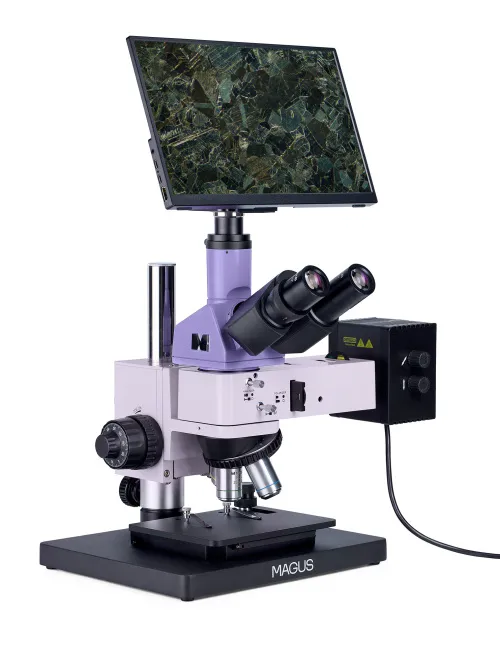

MAGUS Metal D630 BD LCD Metallurgisches Digitales Mikroskop

Metallurgisches Digitales Mikroskop MAGUS Metal D630 BD LCD für Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken. Die leistungsstarke Halogenbeleuchtung erzeugt mit jedem Objektiv und jeder Mikroskopiemethode ein qualitativ hochwertiges Bild. Das Mikroskop ist für die Qualitätskontrolle und Untersuchung der Mikrostruktur von Metall- und Halbleitermaterialien sowie undurchsichtigen Objekten konzipiert. Es wird zur Forschung in Produktionsanlagen, in den Laboren von Forschungszentren und an Universitätsabteilungen eingesetzt.

Digitalkamera

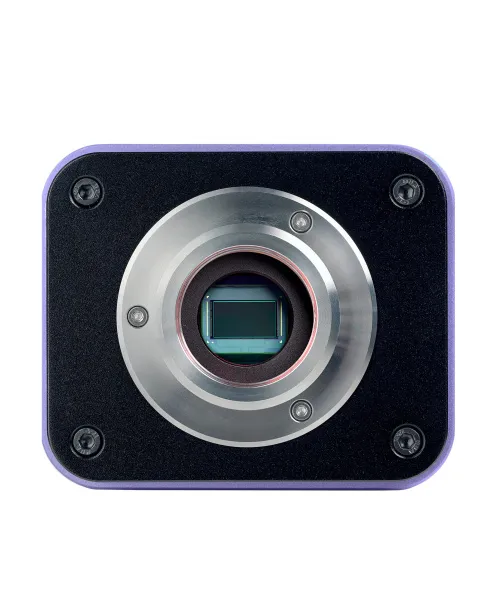

MAGUS CHD40 ist eine digitale HDMI-Kamera mit drei Videoschnittstellen und automatischer Umschaltung zwischen 4K und Full HD je nach Monitorauflösung.
Die Kamera ist mit einem 8-MP-Sensor ausgestattet und produziert realistische Bilder in 4K-Auflösung (3840x2160 px), wenn sie über HDMI oder USB 3.0 angeschlossen ist. Bei einer Verbindung über Wi-Fi ist die Bildqualität Full HD (1920x1080 px).

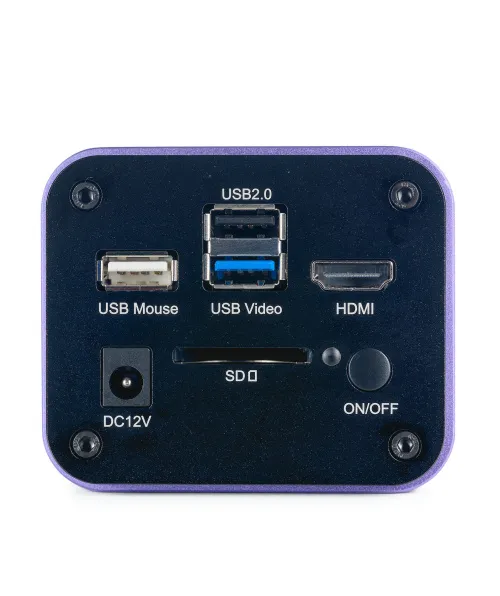

Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne Anschluss an einen PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Sie können die Kamera über Wi-Fi oder USB 3.0 mit einem PC verbinden. Videos werden mit 30 Bildern pro Sekunde aufgezeichnet.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

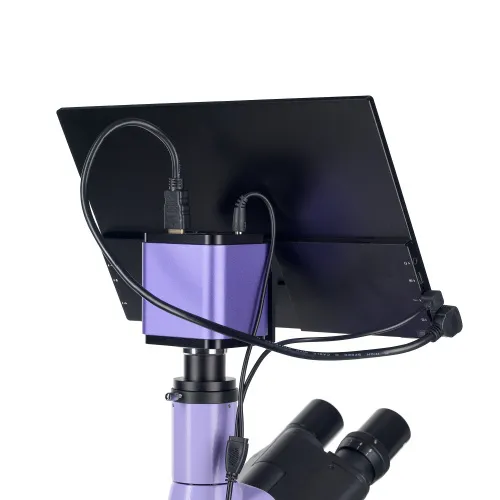

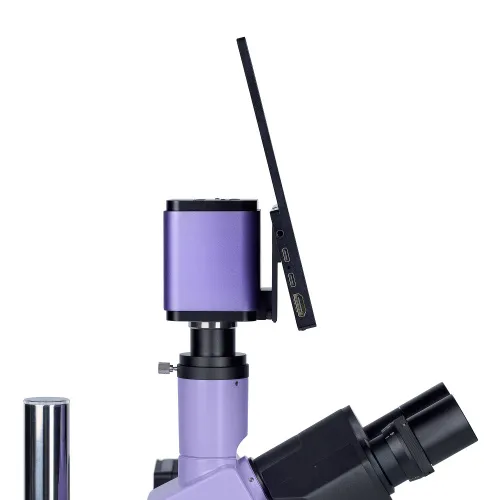

Der MAGUS MCD40 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er ist mit einer auf dem Mikroskop montierten Kamera verbunden, um Bilder in Echtzeit anzuzeigen. Der Monitor unterstützt 4K HDMI-Kameras. Die Bildschirmdiagonale beträgt 13,3 Zoll. Die IPS-Matrix liefert helle Bilder mit großen Betrachtungswinkeln. Auch wenn Sie seitlich auf das Display blicken, bleibt die Farbwiedergabe unverzerrt. Sie können den Monitor auf einem Klappständer auf einem Tisch oder Regal aufstellen oder ihn direkt an der Kamera oder am Stativ montieren.

Optik

Der Trinokularkopf verfügt über einen Trinokulartubus, in dem die Digitalkamera (nicht im Lieferumfang enthalten) montiert ist. Der Lichtstrahl wird mithilfe eines Okular-/Kamera-Lichtwegauswahlknopfs entweder auf die Okulare oder auf den Trinokulartubus gerichtet. Der Trinokularkopf ist zur einfachen Beobachtung um 30° geneigt. Der Einstellring zum Dioptrienausgleich liegt am linken Tubus.

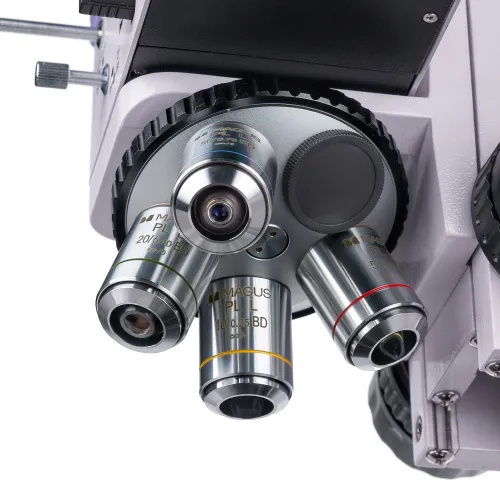

Nach der Montage der mitgelieferten Objektive im Objektivrevolver bleibt ein Steckplatz für ein weiteres Objektiv frei. Alle Basisobjektive sind planachromatisch, haben einen großen Arbeitsabstand und sind für die Hellfeld- und Dunkelfeldmikroskopie geeignet.

Beleuchtung

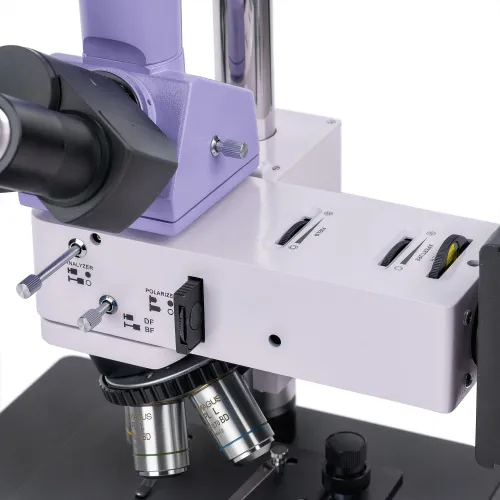

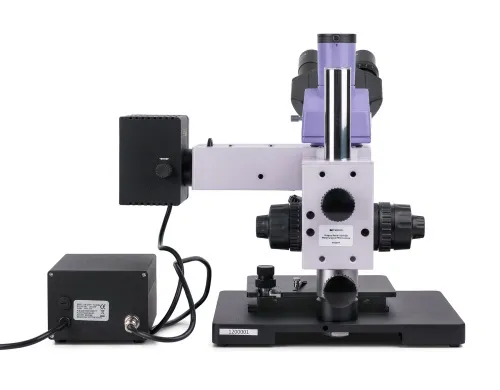

Für Dunkelfeldbeobachtungen ist das Mikroskop mit einer Halogenglühbirne mit erhöhter Leistung (50 W) ausgestattet. Darüber hinaus umfasst das Auflichtbeleuchtungssystem: einen Satz Filter, Apertur- und Feldblenden, ein Dunkelfeldgerät, einen eingebauten Analysator und einen abnehmbaren Polarisator. Die Aperturen und die Lichtquelle können zentriert werden. Das Köhler-Beleuchtungsverfahren kann eingerichtet werden.

Objekttisch und Fokussiermechanismus

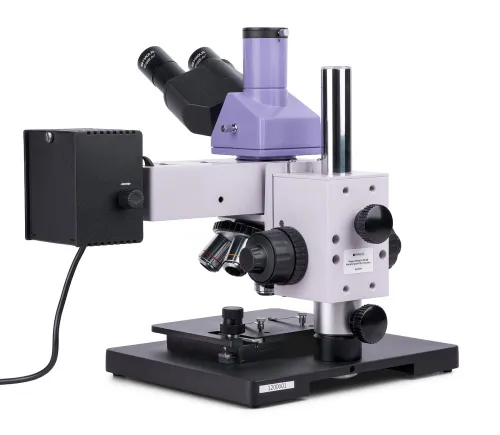

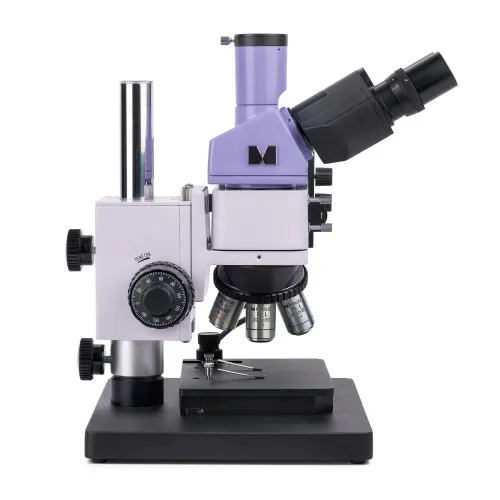

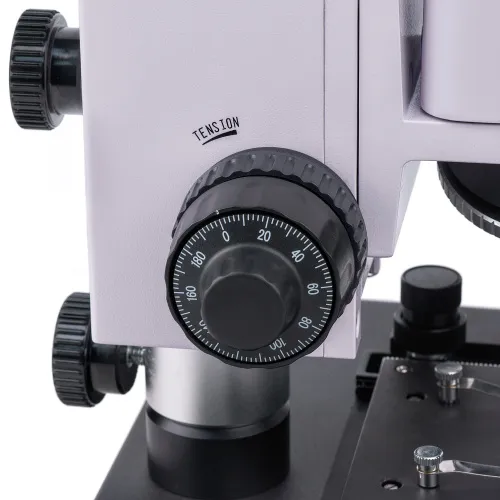

Das Mikroskop hat ein interessantes Design hinsichtlich Stativ und Fokussiermechanismus – die Probe kann jede Größe und Höhe haben. Ein weiteres Merkmal ist die geringe Größe – das Mikroskop passt problemlos auf Oberflächen mit einer maximalen Höhe von 40 cm. Die Grob- und Feinrieben sind koaxial und befinden sich auf jeder Seite des Mikroskopiekörpers. Auch eine grobe Spannungseinstellung ist möglich.

Zubehör

Weiteres Zubehör für das Mikroskop MAGUS Metal 630 BD kann separat bestellt werden. Dazu gehören kompatible Okulare, Objektive mit großem Arbeitsabstand für Hellfeld und Dunkelfeld, Kalibrierungsobjektträger und Digitalkameras.

Hauptmerkmale des Mikroskops:

• Geeignet für die Untersuchung undurchsichtiger Proben jeder Größe und Höhe
• Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera und mit einem 100/0 und 0/100-Strahlteiler
• Beobachtungen im Auflicht mit Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken
• Die Leistung der Halogenlichtquelle wurde auf 50 W erhöht (dunkelfeldgeeignet)
• Feld- und Aperturblende für Köhler-Beleuchtung sowie ein Satz Farblichtfilter, Zentrierung beider Blenden und einer Lichtquelle
• Kompaktes Objekttisch-Design zur Montage des Mikroskops in kleinen Räumen
• Eine große Auswahl an optionalem Zubehör

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC und über die HDMI-Schnittstelle. Kann über Wi-Fi und die USB 3.0-Schnittstelle an einen PC angeschlossen werden.
• Automatische Umschaltung zwischen 4K und Full HD je nach Monitorauflösung
• 30 Bilder pro Sekunde für die Beobachtung von sich bewegenden Objekten, die Videoaufzeichnung und das Bewegen der Probe frei von Ruckeln oder Verzögerungen
• Der SONY Exmor/Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD40 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 3.0-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, USB Wi-Fi-Adapter (2 Stk.), AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD40 LCD-Bildschirm
• Ständer mit Fokussiermechanismus, Objekttisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• Basis mit Stromeingang
• Stromversorgungskabel
• Stromkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA 1,9 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA 0,8 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA 0,4 mm
• Kalibrierungsobjektträger
