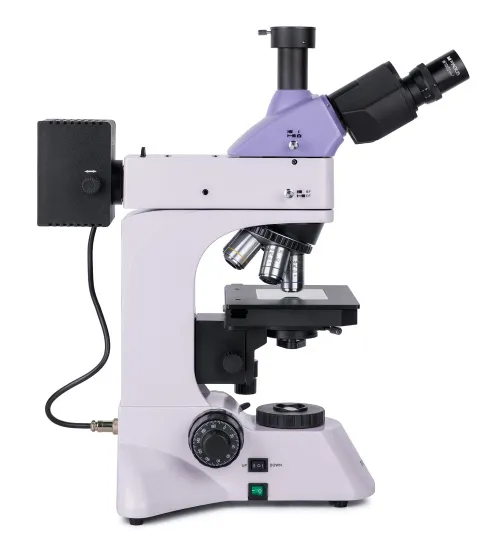

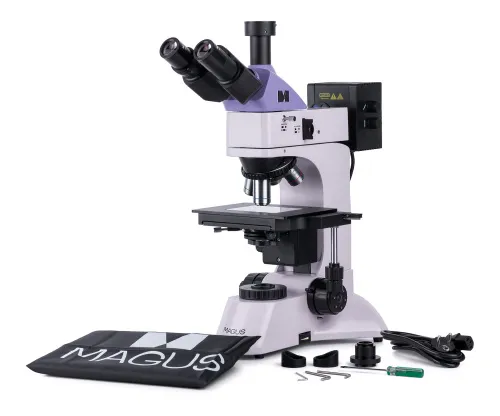

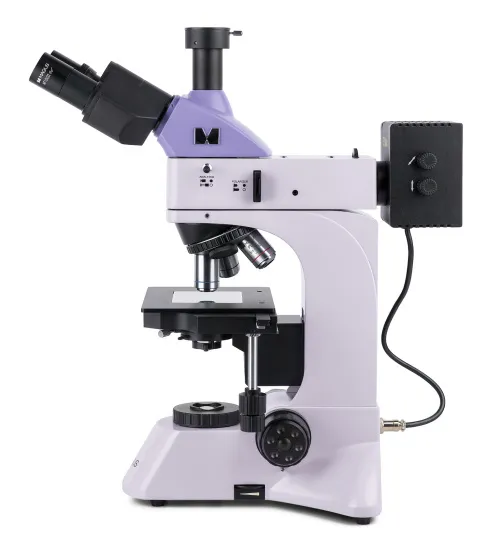

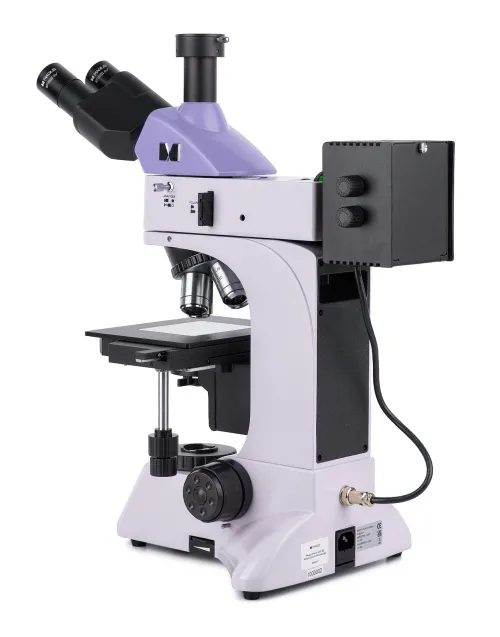

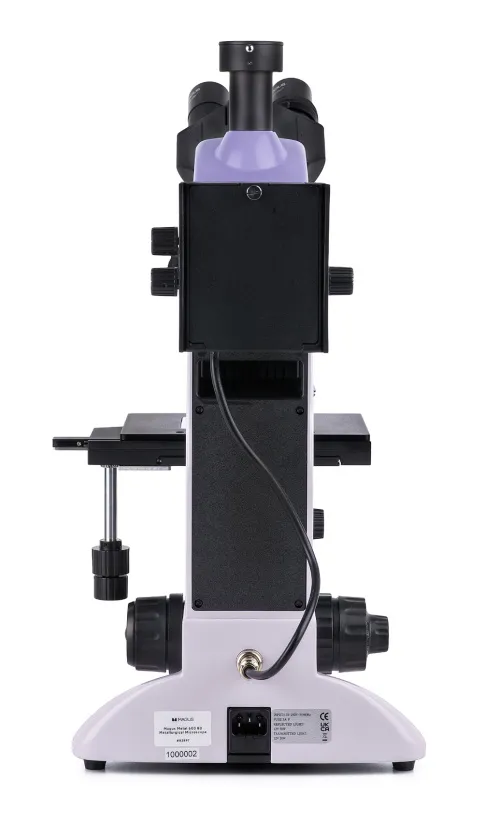

MAGUS Metal D600 BD LCD Metallurgisches Digitales Mikroskop

Das metallurgische digitales Mikroskop MAGUS Metal D600 BD LCD ist für die Untersuchung von Objekten im Auflicht mithilfe von Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken konzipiert. Mit diesem Mikroskop werden Metall- und Halbleiterproben sowie andere flache und polierte Proben mit hohem Reflexionsvermögen untersucht. Im Durchlicht können Sie durchscheinende Proben wie dünne Filme und auf Filtern eingeschlossene Partikel untersuchen. Das Mikroskop kann in der Metallurgie- und Maschinenbauindustrie, in Ingenieur- und Qualitätskontrolllabors sowie an technischen Universitäten eingesetzt werden.

Digitalkamera

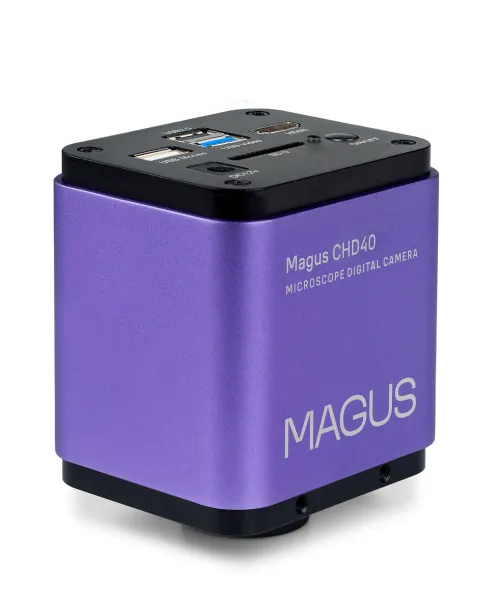

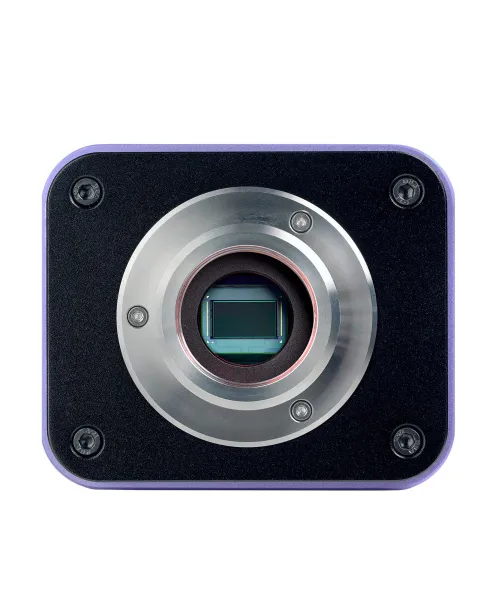

MAGUS CHD40 ist eine digitale HDMI-Kamera mit drei Videoschnittstellen und automatischer Umschaltung zwischen 4K und Full HD je nach Monitorauflösung.
Die Kamera ist mit einem 8-MP-Sensor ausgestattet und produziert realistische Bilder in 4K-Auflösung (3840x2160 px), wenn sie über HDMI oder USB 3.0 angeschlossen ist. Bei einer Verbindung über Wi-Fi ist die Bildqualität Full HD (1920x1080 px).

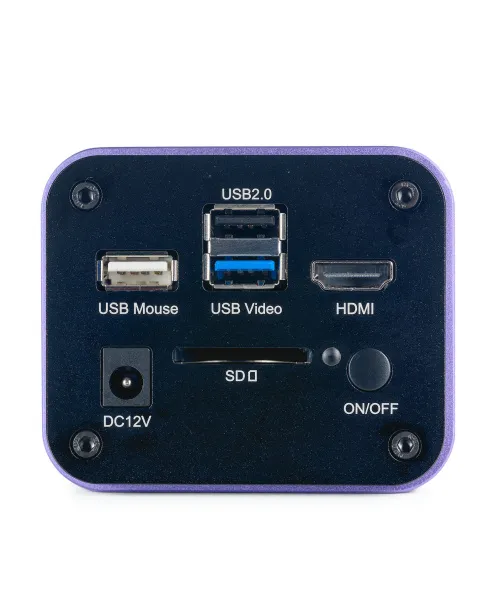

Die Kamera verfügt über eine HDMI-Schnittstelle zum direkten Anschluss an einen Fernseher, Monitor oder Projektor. In diesem Modus arbeitet die Kamera selbstständig ohne Anschluss an einen PC. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Sie können die Kamera über Wi-Fi oder USB 3.0 mit einem PC verbinden. Videos werden mit 30 Bildern pro Sekunde aufgezeichnet.
Die Kamera kombiniert hohe Anzahl Bilder pro Sekunde und eine hohe HDMI-Bandbreite. Daher sind die Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild sehr detailliert, bewegte Objekte sind ohne Fehler sichtbar, und Objektbewegungen werden ohne Verzögerungen angezeigt.

Bildschirm

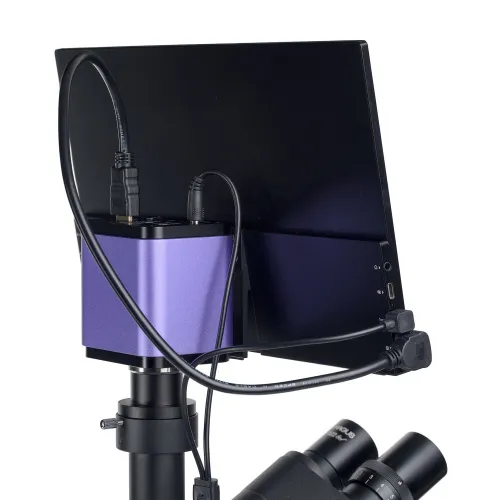

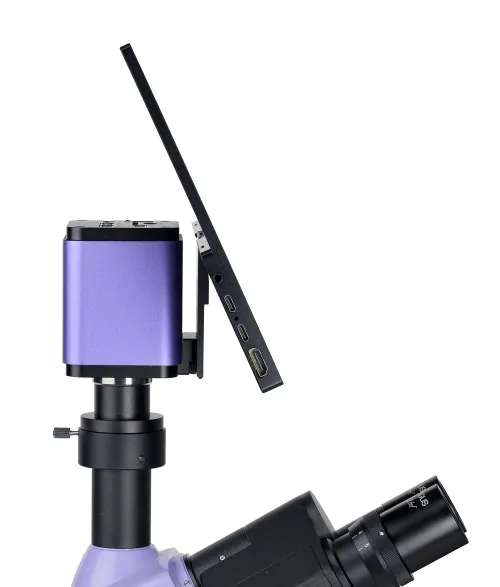

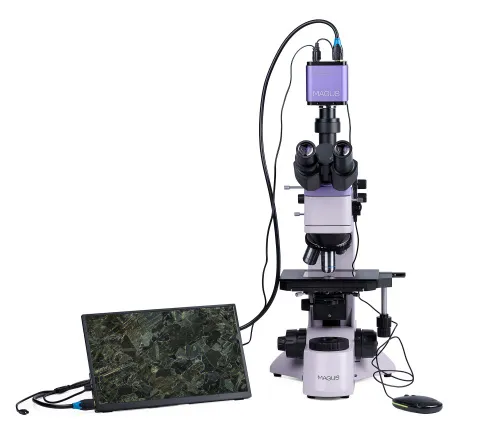

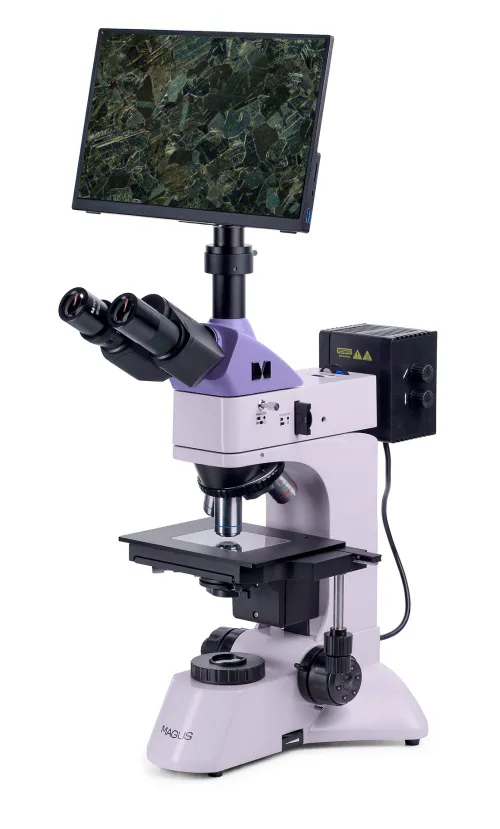

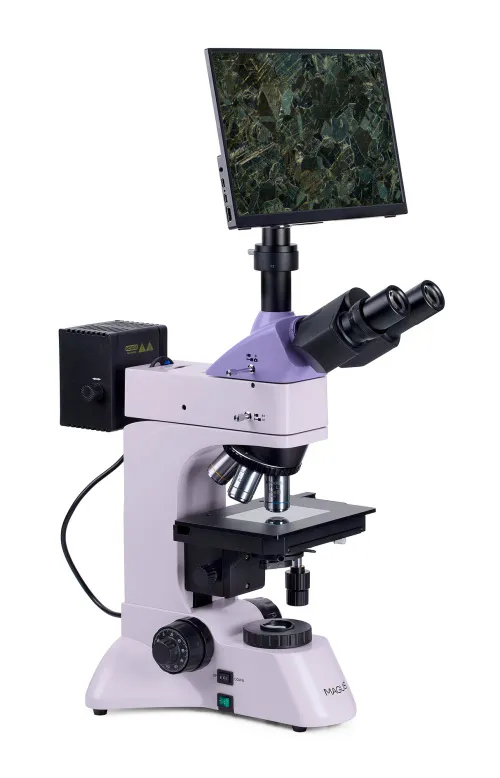

Der MAGUS MCD40 Bildschirm ist für die Verwendung eines Visualisierungssystems des MAGUS Mikroskops konzipiert. Er ist mit einer auf dem Mikroskop montierten Kamera verbunden, um Bilder in Echtzeit anzuzeigen. Der Monitor unterstützt 4K HDMI-Kameras. Die Bildschirmdiagonale beträgt 13,3 Zoll. Die IPS-Matrix liefert helle Bilder mit großen Betrachtungswinkeln. Auch wenn Sie seitlich auf das Display blicken, bleibt die Farbwiedergabe unverzerrt. Sie können den Monitor auf einem Klappständer auf einem Tisch oder Regal aufstellen oder ihn direkt an der Kamera oder am Stativ montieren.

Optik

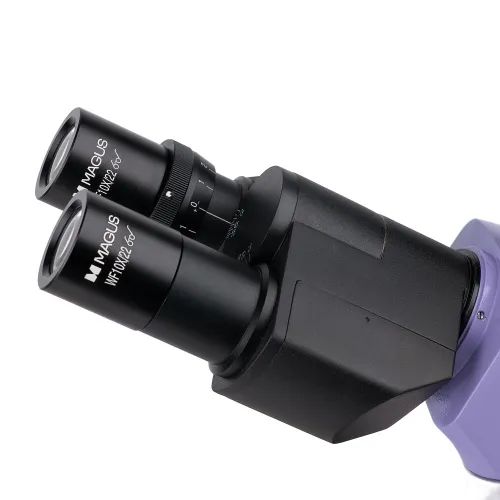

Der Trinokularkopf verfügt über einen Trinokulartubus, in dem die Digitalkamera montiert ist. Der Strahlteiler lenkt das Licht zur Kamera, es stehen zwei Positionen zur Verfügung: 100:0 und 0:100. Der Lichtstrahl gelangt entweder bis in die Okulare oder den Trinokulartubus. Der Einstellring zum Dioptrienausgleich befindet sich am linken Okular.

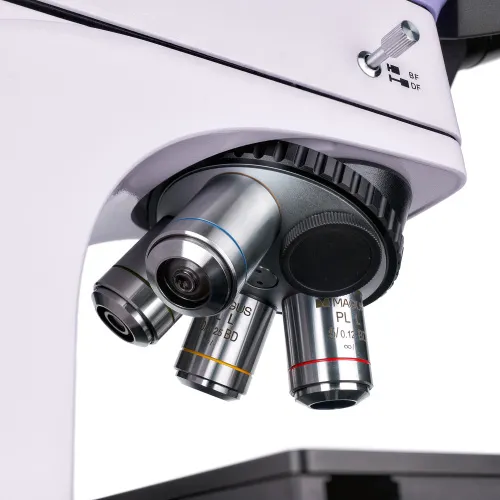

Die Vergrößerung des Mikroskops beträgt in der Grundkonfiguration 50–400-fach. Zusätzliche Objektive und Okulare erhöhen den Vergrößerungsbereich. Das Mikroskop verwendet planachromatische Objektive mit großem Arbeitsabstand für Hellfeld- und Dunkelfeld-Mikroskopietechniken. Im Objektivrevolver befinden sich fünf Steckplätze für die Montage von Objektiven – vier Objektive sind im Lieferumfang enthalten und eines ist optional. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

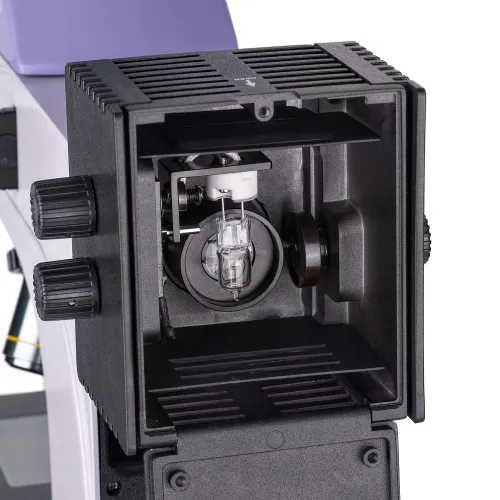

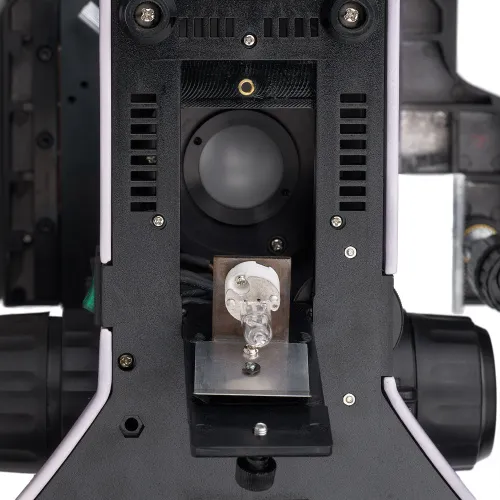

Die Beleuchtung erfolgt mit warmen Halogenlampen, die auch bei längerem Arbeiten keine Ermüdung der Augen verursachen. Die Leistung der Durchlichtbeleuchtung beträgt 30 W und die der Auflichtbeleuchtung 50 W, was ein komfortables Arbeiten in der Dunkelfeldmikroskopie gewährleistet.

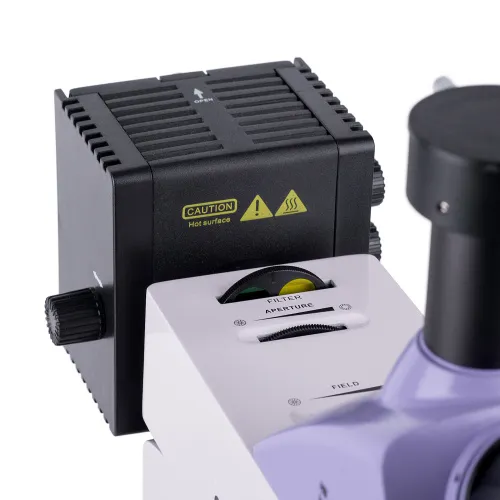

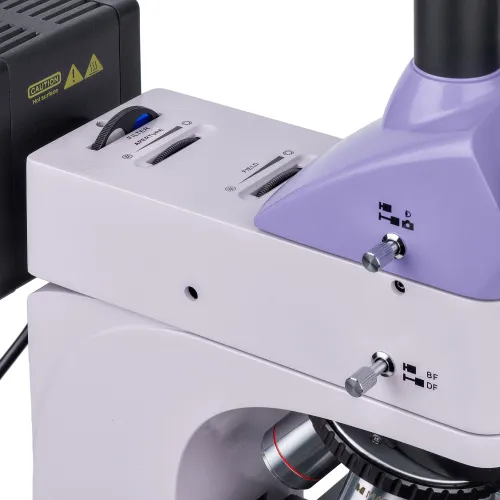

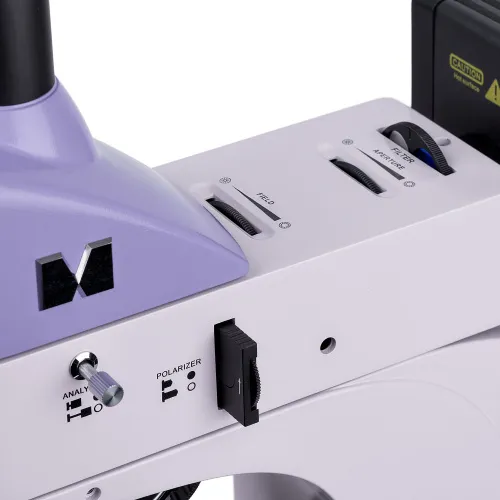

Das Auflichtbeleuchtungssystem enthält: ein Dunkelfeldgerät, ein Polarisationsgerät, in der Mitte verstellbare Feld- und Aperturblenden für die Köhler-Beleuchtungsmethode und Farbfilter. Die Lichtquelle kann auch zentriert werden.

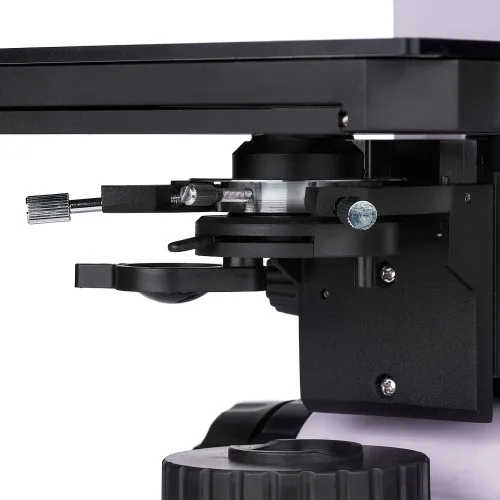

Das Durchlicht-Beleuchtungssystem umfasst: einen Kondensor mit herunterklappbarer Linse für Objektive mit geringer Vergrößerung und eine Apertur- und Feldblende für die Köhler-Methode.

Objekttisch und Fokussiermechanismus

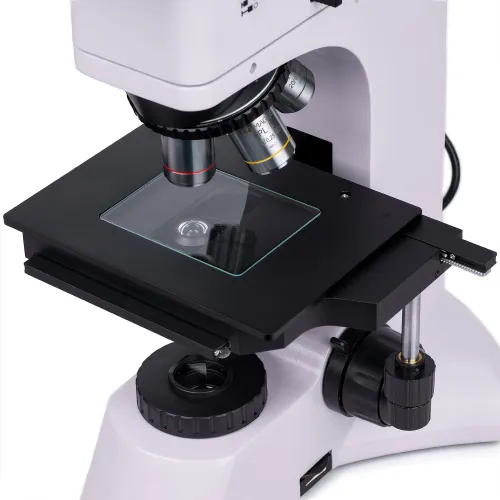

Die Probe bewegt sich mit dem Tisch entlang zweier Achsen. Die Höhe der untersuchten Probe sollte 20 mm nicht überschreiten. Um mit durchscheinenden Proben arbeiten zu können, verfügt der Objekttisch über eine transparente Glasplatte.

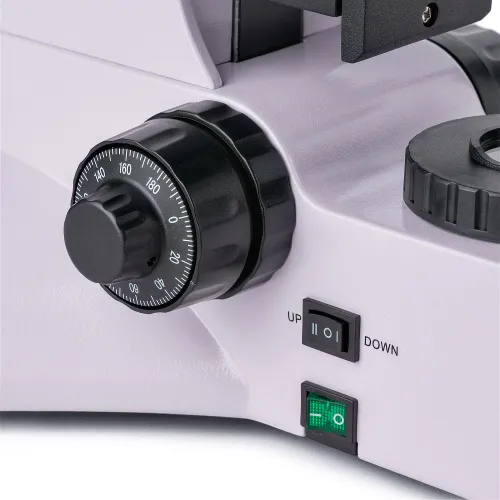

Die Fokussierung erfolgt über koaxiale Grob- und Feinfokussierungsknöpfe, die sich auf jeder Seite im unteren Teil des Mikroskops befinden. Dadurch kann der Betrachter seine Hände frei auf den Tisch legen, anstatt sie in die Luft zu halten. Der Grobrieb verfügt über einen Feststellknopf auf der rechten Seite und eine Spannungseinstellung auf der linken Seite.

Zubehör

Das mit dem Mikroskop MAGUS Metal 600 BD kompatible Zubehör umfasst: Objektive mit großem Arbeitsabstand für Hellfeld und Dunkelfeld, Okulare, Kalibrierobjektträger und Digitalkameras.

Hauptmerkmale des Mikroskops:

• Beobachtungen von undurchsichtigen, flach polierten Proben bis zu 20 mm im Auflicht unter Verwendung von Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken
• Beobachtungen durchscheinender Proben im Durchlicht
• Trinokulartubus zur Montage einer Digitalkamera und Strahlteiler mit zwei Positionen (100:0 und 0:100)
• Planen Sie achromatische Objektive mit großem Arbeitsabstand; HD steht sowohl für Hellfeld als auch für Dunkelfeld
• Durchlichtbeleuchtung – 30-W-Halogenglühbirne, Auflichtbeleuchtung – 50-W-Halogenglühbirne sorgt für komfortables Arbeiten in der Dunkelfeldmikroskopie
• Köhler-Beleuchtung (Auflicht) mit der Möglichkeit zur Zentrierung von Lichtquelle, Feld und Aperturblende; Farbfilter
• Köhler-Beleuchtung (Durchlicht) mit zentrierbarem und höhenverstellbarem Abbe-Kondensor, herunterklappbare Kondensorlinse für schwach vergrößernde Objektive
• Große Auswahl an vollständig kompatiblen Okularen und Objektiven

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Anschluss an einen PC und über die HDMI-Schnittstelle. Kann über Wi-Fi und die USB 3.0-Schnittstelle an einen PC angeschlossen werden.
• Automatische Umschaltung zwischen 4K und Full HD je nach Monitorauflösung
• 30 Bilder pro Sekunde für die Beobachtung von sich bewegenden Objekten, die Videoaufzeichnung und das Bewegen der Probe frei von Ruckeln oder Verzögerungen
• Der SONY Exmor/Starvis Farb-CMOS-Sensor mit Hintergrundbeleuchtung bietet einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbgesättigtere Bilder.
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeigefunktionen, Längen- und Winkelmessungen

Lieferumfang:

• MAGUS CHD40 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB 3.0-Kabel (1,5 m), USB-Maus, SD-Speicherkarte 32 GB, USB Wi-Fi-Adapter (2 Stk.), AC-Stromadapter 12 V/1 A (Euro), Installations-CD mit Treibern und Software, Bedienungsanleitung und Garantiekarte)
• MAGUS MCD40 LCD-Bildschirm
• Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Auflicht-Beleuchtung mit Lampengehäuse
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• Transparente Objekttischplatte
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Stromkabel für Auflichtbeleuchtung
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA: 1,9 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA: 0,8 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA: 0,4 mm
• Kalibrierungsobjektträger
