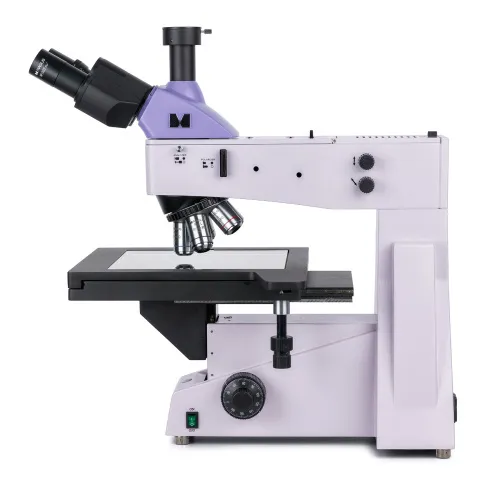

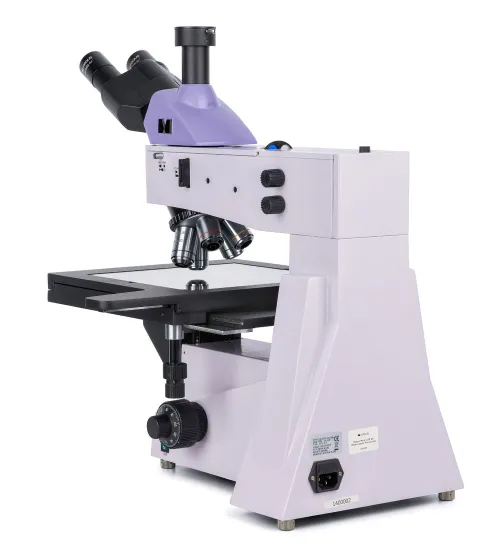

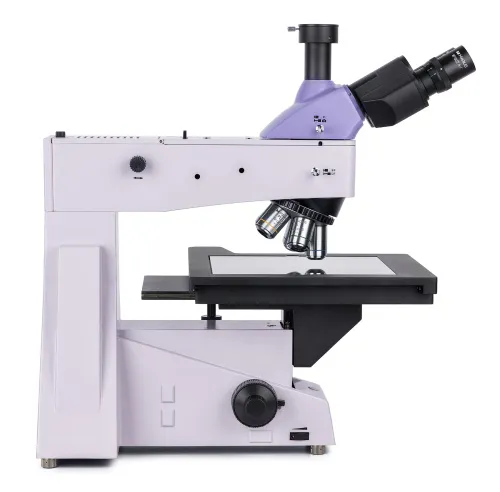

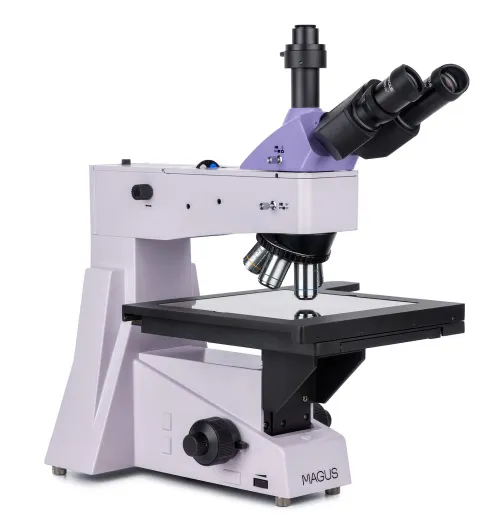

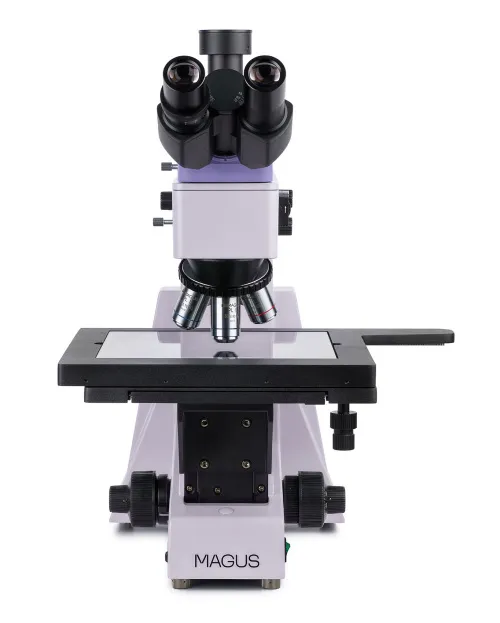

MAGUS Metal 650 BD Metallurgisches Mikroskop

Das MAGUS Metal 650 BD Metallurgische Mikroskop eignet sich zur Beobachtung der Oberflächen von Fotomasken, integrierten Schaltkreisen, Leiterplatten und anderen langen und breiten Objekten. Es ist mit einem großen Objekttisch ausgestattet, der problemlos große Proben aufnehmen kann, und einer Feinfokussierung mit einem Skalenwert von 0,7 µm für hochpräzise Beobachtungen bei hoher Vergrößerung. Hellfeld-, Dunkelfeld- und Polarisationslichtmikroskopietechniken. Das Mikroskop eignet sich für Qualitätskontrolllabore, Forschungszentren und Universitätsabteilungen.

Optik

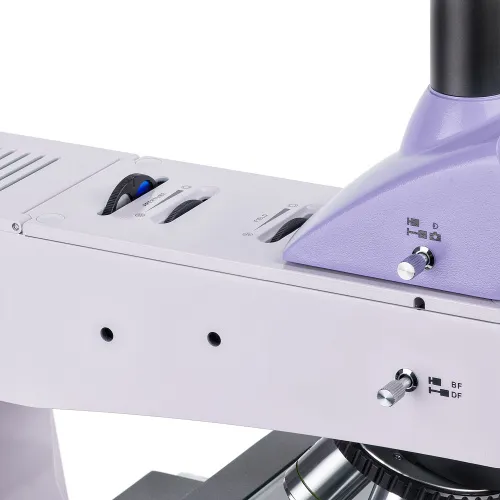

Der Trinokularkopf verfügt über einen Trinokulartubus zur Montage einer Digitalkamera. Der Licht-/Kamera-Auswahlknopf richtet den Lichtstrahl auf die Kamera und sorgt so für helle, detaillierte Fotos und Videos, die auf dem externen Bildschirm angezeigt werden können. Die Kamera ist nicht in der Grundausstattung enthalten. Am linken Okular befindet sich ein Dioptrienring zur Anpassung des Bildes.

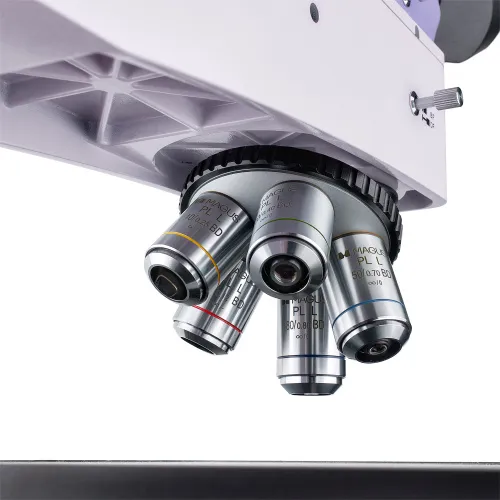

Planachromatische Objektive mit dem BD-Symbol sind speziell für Hellfeld- und Dunkelfeld-Mikroskopietechniken konzipiert. Die Objektive haben einen großen Arbeitsabstand. Fünf davon sind im Lieferumfang enthalten, einer in jedem Schlitz des Objektivrevolvers. Jedes installierte Objektiv kann bei Bedarf schnell durch ein optionales ersetzt werden. Unendlich korrigierte Optik mit Vergrößerung von 50-fach bis 800-fach. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.

Beleuchtung

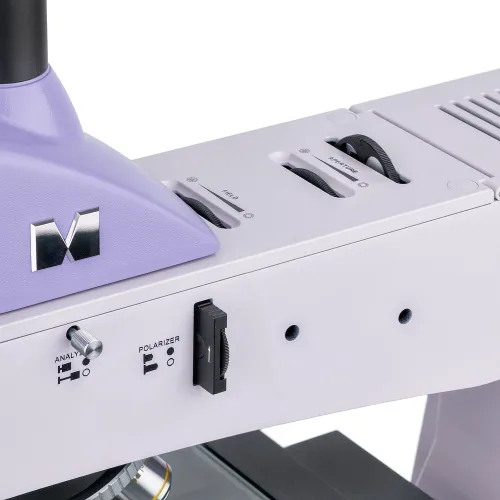

Das Auflichtbeleuchtungssystem ist so konzipiert, dass alle Beobachtungen unabhängig von den verwendeten Objektiven und Mikroskopietechniken so detailliert wie möglich sind. Die Lichtquelle ist eine 50-W-Halogenglühbirne , die helles, gleichmäßiges und warmes Licht erzeugt. Zur Anpassung der Beleuchtung kann das Köhler-Beleuchtungsverfahren verwendet werden, es gibt Filter zur Farbwiedergabe und ein Polarisationsgerät (eingebauter Analysator und abnehmbarer Polarisator). Lichtquelle, Aperture und Leuchtfeldblenden können zentriert werden. Zum Beleuchtungssystem gehört auch ein Dunkelfeldgerät.

Objekttisch und Fokussiermechanismus

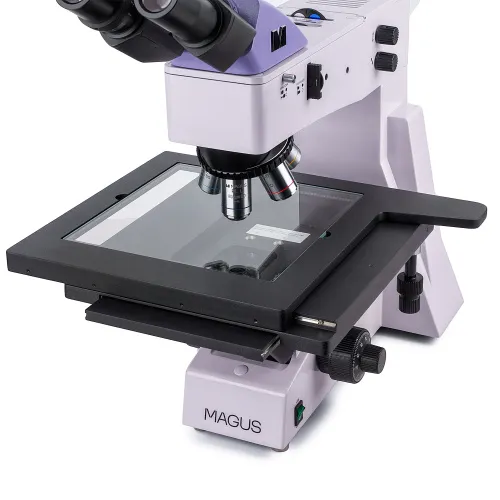

Eine Besonderheit des Mikroskops ist ein großer Objekttisch von 280 x 270 mm mit einem Bewegungsbereich von 204 mm entlang der X- und Y-Achse. Die Fokussierung wird durch Drehen der Grob- und Feintriebe eingestellt. Sie laufen reibungslos und sicher, und dank der feinen Fokussierungsskala ist die Bedienung bei hohen Vergrößerungen präzise. Der Grobtrieb verfügt über einen Feststellknopf und eine Spannungseinstellung. Die Fokussierknöpfe befinden sich an der Unterseite des Mikroskops, sodass Sie eine entspannte und bequeme Position einnehmen können. Sie können Ihre Hände auf den Tisch legen, anstatt sie in die Luft zu halten.

Zubehör

Um das Maximum aus dem Mikroskop MAGUS Metal 650 BD herauszuholen, können Sie sich weiteres Zubehör besorgen: Okulare, Objektive mit großem Arbeitsabstand für Hellfeld und Dunkelfeld, Kalibrierobjektträger, Digitalkameras.

Hauptmerkmale:

• Präzise Fokussierung: Feinfokussierungsskalenwert 0,7 µm; Der Grobrieb verfügt über einen Feststellknopf und eine Spannungseinstellung
• Großer Objekttisch zur einfachen Beobachtung langer und breiter Objekte, großer Bewegungsbereich des Tisches entlang zweier Achsen
• Planachromatische Optik, Trinokularkopf mit 100:0- und 0:100-Strahlteiler, Trinokulartubus für den Kameraeinbau
• Lichtquelle, Feld- und Aperturblende zentrierbar, Einstellung der Köhler-Beleuchtung, Polarisationseinrichtung, Satz Farbfilter, Dunkelfeld-Mikroskopietechnik
• Beleuchtung – 50-W-Halogenglühbirne mit 220-V-Stromversorgung und Helligkeitsregelung
• Separat erhältliches Zubehör

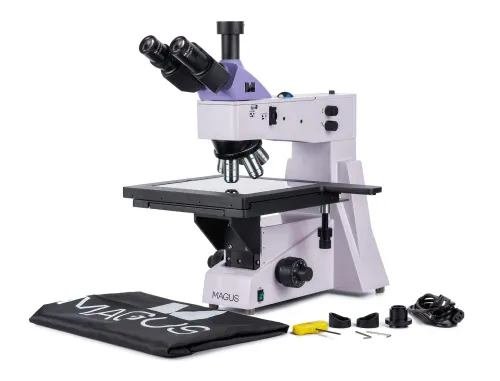

Lieferumfang:

• Basis mit Stromanschluss, Auflichtbeleuchtung, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver
• Trinokularkopf
• Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA 0,8 mm

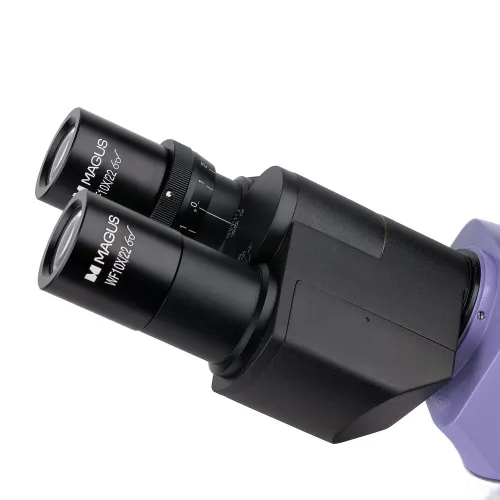

• Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
• C-Mount-Adapter 1x
• Innensechskant-Schlüssel
• AC-Stromversorgungskabel
• Staubschutzhaube
• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich:

• 10-fach/22 mm Okular mit Skala
• 12,5-fach/14 mm Okular (2 Stk.)
• 15-fach/15 mm Okular (2 Stk.)
• 20-fach/12 mm Okular (2 Stk.)
• 25-fach/9 mm Okular (2 Stk.)
• Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA 1,9 mm
• Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA 0,4 mm
• Digitalkamera
• Kalibrierungsobjektträger
