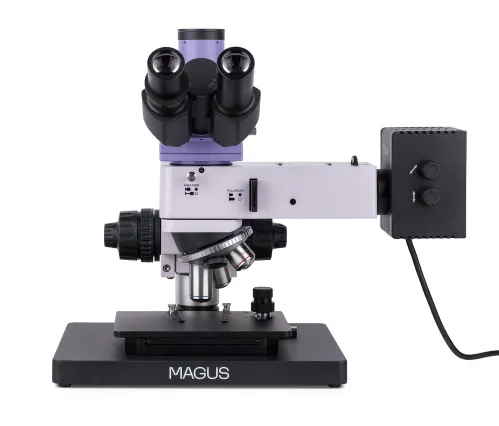

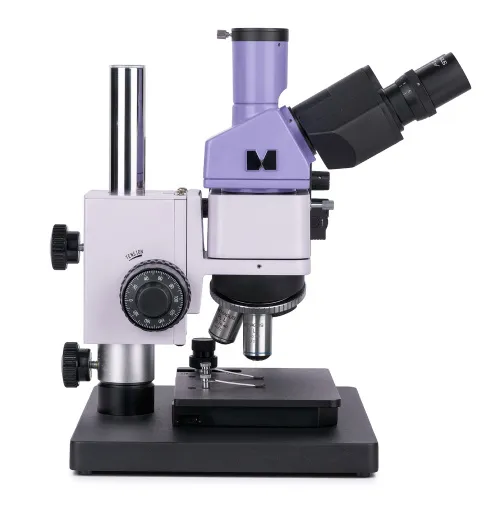

MAGUS Metal 630 Metallurgisches Mikroskop
Vergrößerung: 50- bis 500-fach. Kompaktes Mikroskopstativ, Trinokularkopf, plan-achromatische Objektive, 30-W-Halogen-Auflichtbeleuchtung
Produktnr. | 82898 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018324 |
Abmessungen der Verpackung (LxBxH) | 39x37x73 cm |
Versandgewicht | 19.5 kg |
Das metallurgische Auflichtmikroskop MAGUS Metal 630 dient zur Untersuchung der Mikrostruktur undurchsichtiger Objekte beliebiger Höhe und Größe. Die Untersuchungsgegenstände sind Metalle, Legierungen, Halbleiter und Lackschichten. Verfügbare Mikroskopietechniken: Hellfeld- und polarisiertes Licht. Einer der Vorteile des Mikroskops ist seine kompakte Größe, wodurch es sich ideal für Labore mit begrenztem Arbeits- und Lagerraum eignet. Das MAGUS Metal 630-Mikroskop ist eine ausgezeichnete Wahl für Industrien in verschiedenen Branchen, Forschungszentren und Universitätsabteilungen.
Optik
Die Optik des Mikroskops ist unendlich-korrigiert. Der Trinokulartubus, der zur Montage der Kamera dient, ist vertikal angeordnet. Der Lichtstrahl kann entweder auf die Okulare oder in den Trinokulartubus gerichtet werden. Die Kamera ist nicht in der Grundausstattung enthalten. Da der Binokularkopf um 30° geneigt ist, ist es kein Problem, stundenlang mit diesem Mikroskop zu arbeiten. Am linken Okular befindet sich eine Dioptrienkorrektur, um die Optik an die Sehstärke des Benutzers anzupassen.

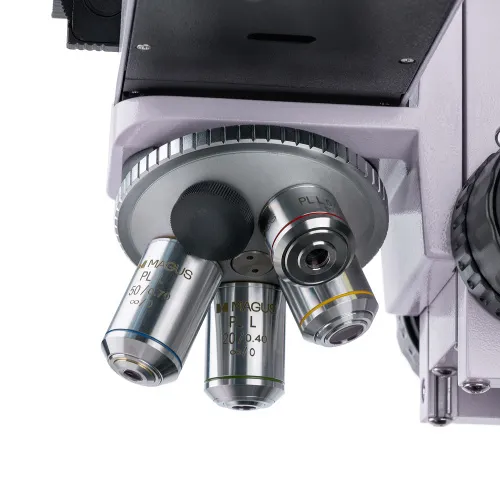

Im Objektivrevolver befinden sich 5 Schlitze. Im Lieferumfang sind 4 planachromatische Objektive enthalten. Wenn sie installiert sind, bleibt ein Steckplatz für die Installation eines optionalen Objektivs übrig. Die Objektive mit großem Arbeitsabstand sind für die Hellfeldmikroskopie konzipiert.
Beleuchtung

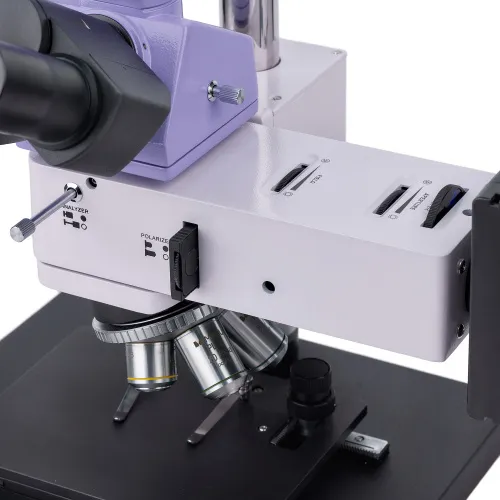

Das Mikroskop verwendet ausschließlich Auflichtbeleuchtung. Das Beleuchtungssystem umfasst eine Polarisationseinrichtung, eine Aperturblende und eine Feldblende. Lichtquelle: 30-W-Halogenglühbirne. Das Licht ist angenehm für die Augen und trägt schützt somit vor Ermüdung dieser. Blende und Lichtquelle sind zentrierbar, außerdem ist ein Köhler-Beleuchtungsaufbau erhältlich. Es gibt Farbfilter.
Objekttisch und Fokussiermechanismus

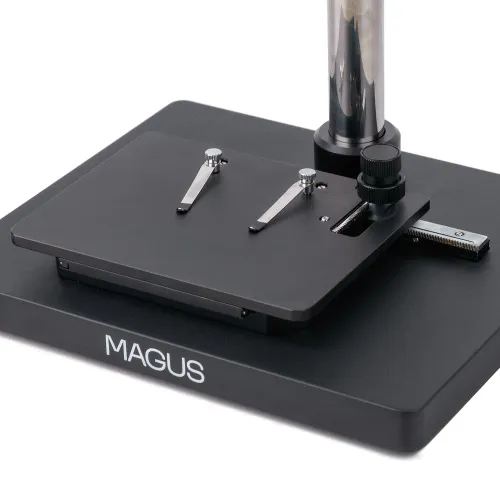

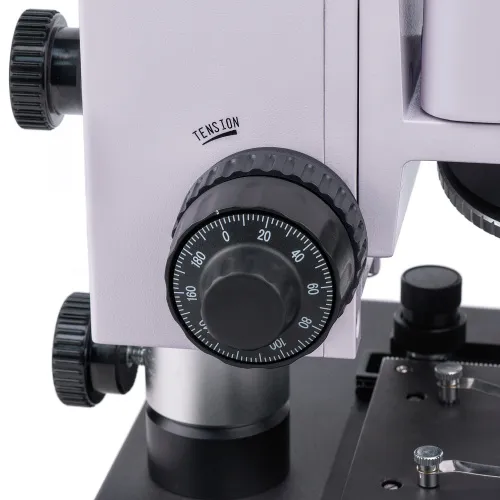

Der Objekttisch und der Fokussiermechanismus des einzigartigen Designs bieten zwei Vorteile: kompakte Größe und die Möglichkeit, Proben jeder Höhe zu beobachten. Das Mikroskop kann problemlos auf Labormöbeln mit einer maximalen Höhe von 40 cm platziert werden. Zur Untersuchung kleiner Proben wird ein zweiachsiger Objekttisch eingesetzt. Die Fokussierung wird durch Drehen der koaxialen Grob- und Feintrieben auf beiden Seiten des Objekttisches eingestellt. Die Mechanismen funktionieren reibungslos und präzise. Auch eine grobe Spannungseinstellung ist möglich.
Zubehör
Das Mikroskop kann mit optionalem Zubehör aufgerüstet werden: Objektive mit großem Arbeitsabstand, Okulare, Digitalkamera, Kalibrierobjektträger.
Hauptmerkmale:
- Keine Einschränkungen hinsichtlich der Probenhöhe und -größe
- Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera und mit einem 100:0- und 0:100-Strahlteiler
- 30-W-Halogenglühbirne mit warmem Licht für Arbeiten im Auflicht mit Hellfeld- und Polarisationsmikroskopie-Techniken
- Farbfilter, Möglichkeit zur Einrichtung einer Köhler-Beleuchtung, Lichtquelle sowie zentrierbare Feld- und Aperturblenden
- Kompakter Ständer zur Montage des Mikroskops auf Kleinmöbeln
- Umfangreiches optionales Zubehör

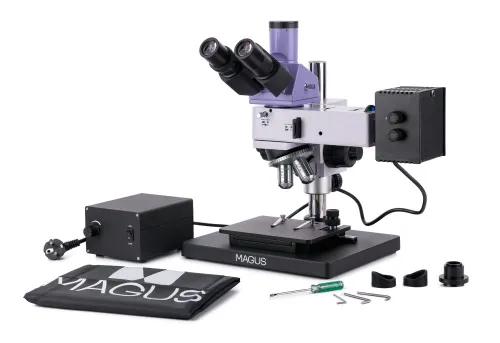

Lieferumfang:
- Ständer mit Fokussiermechanismus, Objekttisch und drehbarem Objektivrevolver
- Auflicht-Beleuchtung mit Lampengehäuse
- Trinokularkopf
- Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 AA 26,1 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 AA 20,2 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 AA 8,80 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 AA 3,68 mm
- Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
- C-Mount-Adapter 1x
- Innensechskant-Schlüssel
- Basis mit Stromeingang
- Stromversorgungskabel
- Stromkabel für Auflichtbeleuchtung
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- 10-fach/22 mm Okular mit Skala
- 12,5-fach/14 mm Okular (2 Stk.)
- 15-fach/15 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- 25-fach/9 mm Okular (2 Stk.)
- Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 AA 3,98 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 AA 2,08 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 AA 1,25 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) AA 0,40 mm
- Digitalkamera
- Kalibrierungsobjektträger
Produktnr. | 82898 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018324 |
Abmessungen der Verpackung (LxBxH) | 39x37x73 cm |
Versandgewicht | 19.5 kg |
Typ | Licht-/optisch, metallurgisch |
Kopf | trinokular |
Einblick | Siedentopf |
Kopfneigung | 30° |
Vergrößerung, x | 50- bis 500-fach Grundausstattung (*optional: 50–1000/1250/1500/2000/2500) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22 mm, Augenabstand: 10 mm (*optional: 10-fach/22 mm mit Skala, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9) |
Objektive | unendlich-korrigierte plan-achromatische: PL L5-fach/0,12, PL L10-fach/0,25, PL L20-fach/0,40, PL L50-fach/0,70; parfokaler Abstand 45 mm (*optional: PL L40-fach/0,60, PL L60-fach/0,70, PL L80-fach/0,80, PL L100-fach/0,85 (trocken)) |
Objektivrevolver | für 5 Objektive |
Arbeitsabstand, mm | 26,1 (5-fach); 20,2 (10-fach); 3,98 (40-fach); 2,08 (60-fach); 8,80 (20-fach); 3,68 (50-fach); 1,25 (80-fach); 0,40 (100-fach) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | 185x140 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 35/30 |
Objekttisch, mm | zweiachsig mechanisch; Größe der Mikroskopbasis: 300x240 mm |
Dioptrienausgleich am Okular, Dioptrien | ±5 (auf linkem Tubus) |
Blendenrad | eingebaute Aperur und Feld |
Fokus | koaxial, grob (mit grober Fokussierungsspannungseinstellung) und fein (0,002 mm) |
Beleuchtung | Halogen |
Helligkeitsregelung | ✓ |
Stromquelle | 220±22 V, 50 Hz, AC-Netz |
Lichtquelle, Typ | 12 V/30 W |
Filters | grün, blau, gelb, matt |
Temperaturbereich, °C | 5...+35 |
Zusätzliche Merkmale | eingebauter Analysator und abnehmbarer Polarisator |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Anwendung | Metallurgie |
Beleuchtungsposition | oben |
Forschungsmethode | Hellfeld, Polarisation |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
