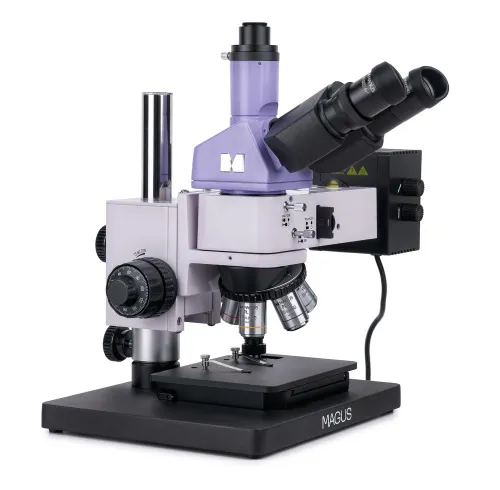

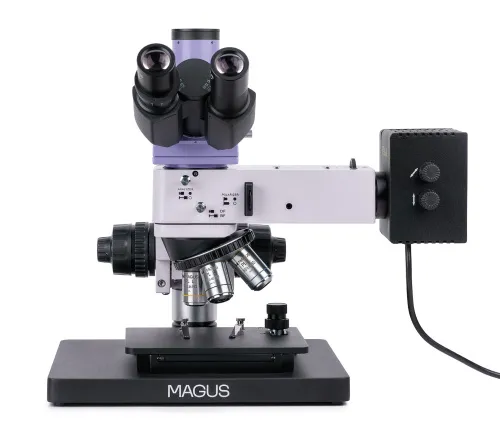

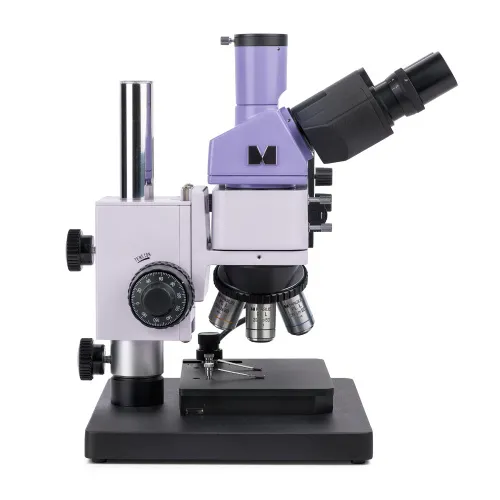

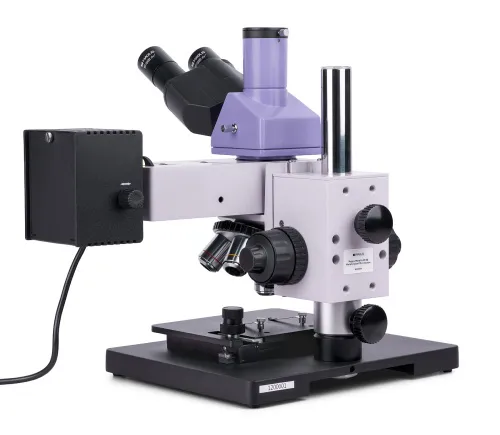

MAGUS Metal 630 BD Metallurgisches Mikroskop
Vergrößerung: 50- bis 500-fach. Kompaktes Mikroskopstativ, Trinokularkopf, planachromatische Objektive für Hellfeld- und Dunkelfeld-Mikroskopietechniken, 50-W-Halogen-Auflichtbeleuchtung
Produktnr. | 82899 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018355 |
Abmessungen der Verpackung (LxBxH) | 39x37x73 cm |
Versandgewicht | 19.5 kg |
Metallurgisches Mikroskop MAGUS Metal 630 BD für Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken. Die leistungsstarke Halogenbeleuchtung erzeugt mit jedem Objektiv und jeder Mikroskopiemethode ein qualitativ hochwertiges Bild. Das Mikroskop ist für die Qualitätskontrolle und Untersuchung der Mikrostruktur von Metall- und Halbleitermaterialien sowie undurchsichtigen Objekten konzipiert. Es wird zur Forschung in Produktionsanlagen, in den Laboren von Forschungszentren und an Universitätsabteilungen eingesetzt.
Optik
Der Trinokularkopf verfügt über einen Trinokulartubus, in dem die Digitalkamera (nicht im Lieferumfang enthalten) montiert ist. Der Lichtstrahl wird mithilfe eines Okular-/Kamera-Lichtwegauswahlknopfs entweder auf die Okulare oder auf den Trinokulartubus gerichtet. Der Trinokularkopf ist zur einfachen Beobachtung um 30° geneigt. Der Einstellring zum Dioptrienausgleich liegt am linken Tubus.
Nach der Montage der mitgelieferten Objektive im Objektivrevolver bleibt ein Steckplatz für ein weiteres Objektiv frei. Alle Basisobjektive sind planachromatisch, haben einen großen Arbeitsabstand und sind für die Hellfeld- und Dunkelfeldmikroskopie geeignet.
Beleuchtung

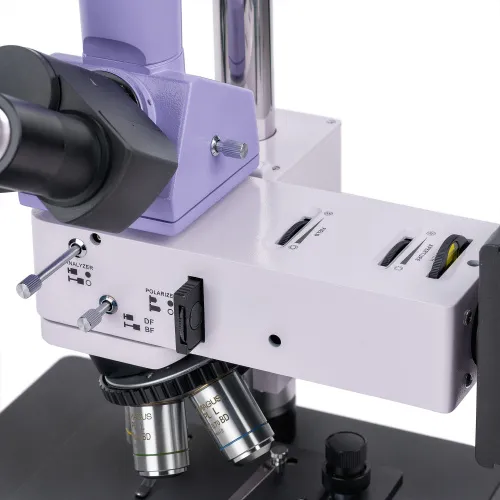

Für Dunkelfeldbeobachtungen ist das Mikroskop mit einer Halogenglühbirne mit erhöhter Leistung (50 W) ausgestattet. Darüber hinaus umfasst das Auflichtbeleuchtungssystem: einen Satz Filter, Apertur- und Feldblenden, ein Dunkelfeldgerät, einen eingebauten Analysator und einen abnehmbaren Polarisator. Die Aperturen und die Lichtquelle können zentriert werden. Das Köhler-Beleuchtungsverfahren kann eingerichtet werden.

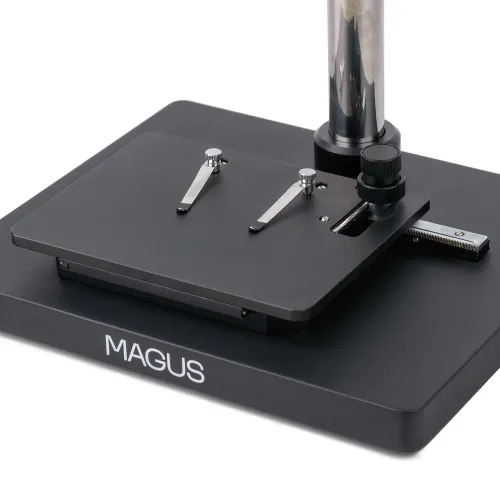

Objekttisch und Fokussiermechanismus

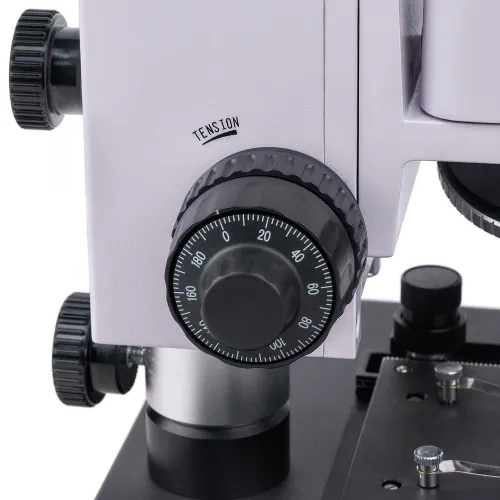

Das Mikroskop hat ein interessantes Design hinsichtlich Stativ und Fokussiermechanismus – die Probe kann jede Größe und Höhe haben. Ein weiteres Merkmal ist die geringe Größe – das Mikroskop passt problemlos auf Oberflächen mit einer maximalen Höhe von 40 cm. Die Grob- und Feinrieben sind koaxial und befinden sich auf jeder Seite des Mikroskopiekörpers. Auch eine grobe Spannungseinstellung ist möglich.
Zubehör
Weiteres Zubehör für das Mikroskop MAGUS Metal 630 BD kann separat bestellt werden. Dazu gehören kompatible Okulare, Objektive mit großem Arbeitsabstand für Hellfeld und Dunkelfeld, Kalibrierungsobjektträger und Digitalkameras.
Hauptmerkmale:
- Geeignet für die Untersuchung undurchsichtiger Proben jeder Größe und Höhe
- Trinokularkopf mit Trinokulartubus zur Aufnahme einer Digitalkamera und mit einem 100/0 und 0/100-Strahlteiler
- Beobachtungen im Auflicht mit Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken
- Die Leistung der Halogenlichtquelle wurde auf 50 W erhöht (dunkelfeldgeeignet)
- Feld- und Aperturblende für Köhler-Beleuchtung sowie ein Satz Farblichtfilter, Zentrierung beider Blenden und einer Lichtquelle
- Kompaktes Objekttisch-Design zur Montage des Mikroskops in kleinen Räumen
- Eine große Auswahl an optionalem Zubehör
Lieferumfang:
- Ständer mit Fokussiermechanismus, Objekttisch und drehbarem Objektivrevolver
- Auflicht-Beleuchtung mit Lampengehäuse
- Trinokularkopf
- Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
- Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
- C-Mount-Adapter 1x
- Innensechskant-Schlüssel
- Basis mit Stromeingang
- Stromversorgungskabel
- Stromkabel für Auflichtbeleuchtung
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- 10-fach/22 mm Okular mit Skala
- 12,5-fach/14 mm Okular (2 Stk.)
- 15-fach/15 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- 25-fach/9 mm Okular (2 Stk.)
- Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA 1,9 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA 0,8 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA 0,4 mm
- Digitalkamera
- Kalibrierungsobjektträger
Produktnr. | 82899 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018355 |
Abmessungen der Verpackung (LxBxH) | 39x37x73 cm |
Versandgewicht | 19.5 kg |
Typ | Licht-/optisch, metallurgisch |
Kopf | trinokular |
Einblick | Siedentopf |
Kopfneigung | 30° |
Vergrößerung, x | 50- bis 500-fach Grundausstattung (*optional: 50–1000/1250/1500/2000/2500) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22 mm, Augenabstand: 10 mm (*optional: 10-fach/22 mm mit Skala, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9) |
Objektive | unendlich-korrigiert, plan-achromatisch: PL L5-fach/0,12 HD, PL L10-fach/0,25 HD, PL L20-fach/0,40 HD, PL L50-fach/0,70 HD; parfokale Höhe 45 mm (*optional: PL L40-fach/0,60 HD, PL L60-fach/0,70 HD, PL L80-fach/0,80 HD, PL L100-fach/0,85 BD (trocken)) |
Objektivrevolver | für 5 Objektive |
Arbeitsabstand, mm | 9,7 (5-fach); 9,3 (10-fach); 7,2 (20-fach); 2,5 (50-fach); 3,0 (40-fach); 1,9 (60-fach); 0,80 (80-fach); 0,40 (100-fach) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | 185x140 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 35/30 |
Objekttisch, mm | zweiachsig mechanisch; Größe der Mikroskopbasis: 300x240 mm |
Dioptrienausgleich am Okular, Dioptrien | ±5 (auf linkem Tubus) |
Blendenrad | eingebaute Aperur und Feld |
Fokus | koaxial, grob (mit grober Fokussierungsspannungseinstellung) und fein (0,002 mm) |
Beleuchtung | Halogen |
Helligkeitsregelung | ✓ |
Stromquelle | 220±22 V, 50 Hz, AC-Netz |
Lichtquelle, Typ | 12 V/50 W |
Filters | grün, blau, gelb, matt |
Temperaturbereich, °C | 5...+35 |
Zusätzliche Merkmale | eingebauter Analysator und abnehmbarer Polarisator, Dunkelfeldgerät |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Anwendung | Metallurgie |
Beleuchtungsposition | oben |
Forschungsmethode | Hellfeld, Dunkelfeld, Polarisation |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
