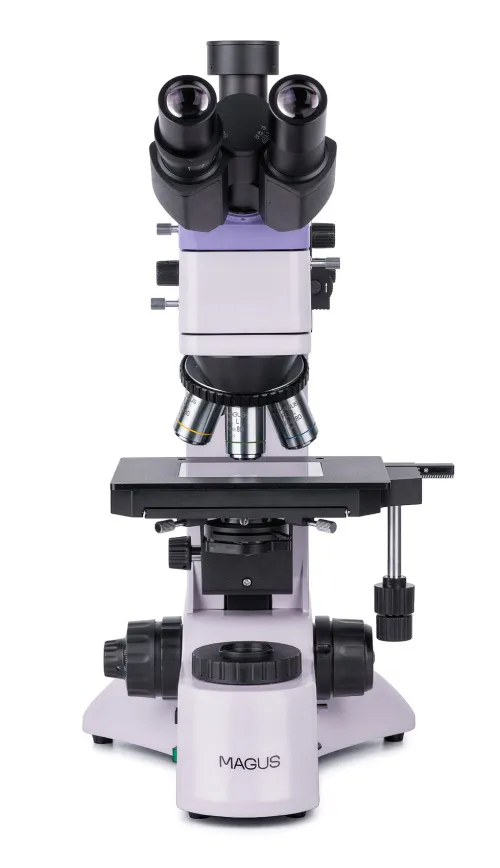

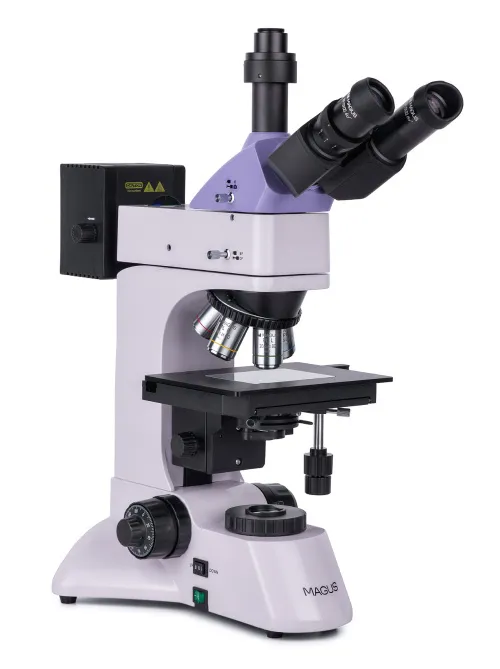

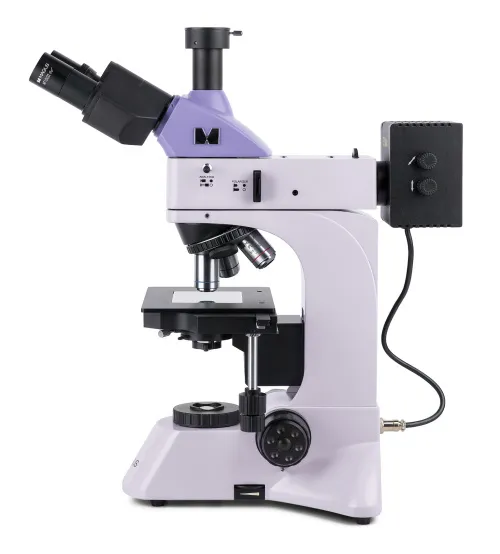

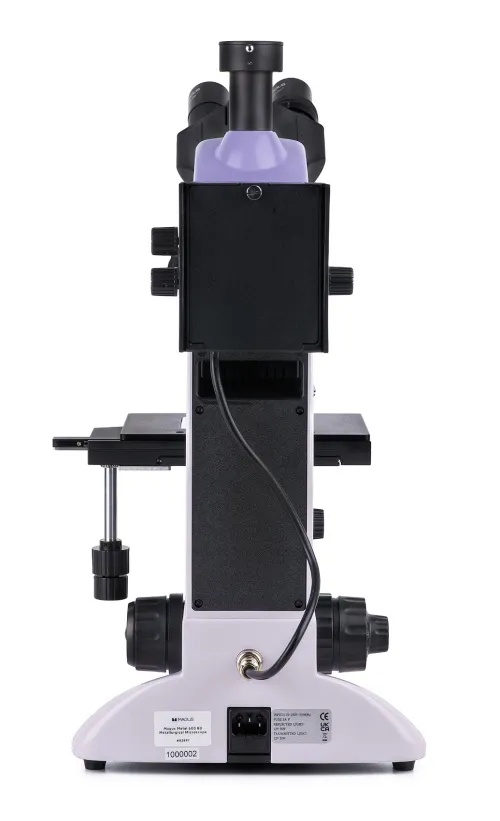

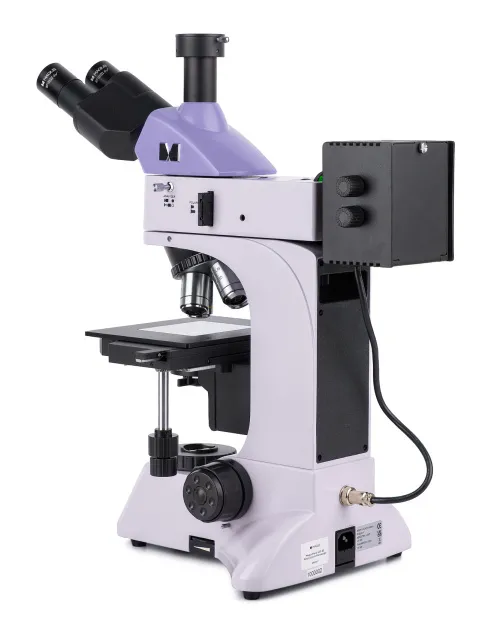

MAGUS Metal 600 BD Metallurgisches Mikroskop
Vergrößerung: 50- bis 400-fach. Trinokularkopf, planachromatische Objektive für Hellfeld- und Dunkelfeldtechnik, 30-W-Halogen-Durchlichtbeleuchtung, 50-W-Halogen-Auflichtbeleuchtung
Produktnr. | 82897 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018294 |
Abmessungen der Verpackung (LxBxH) | 35x30x75 cm |
Versandgewicht | 14.5 kg |

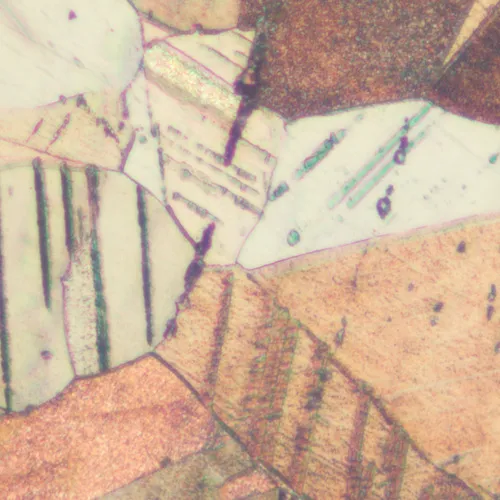

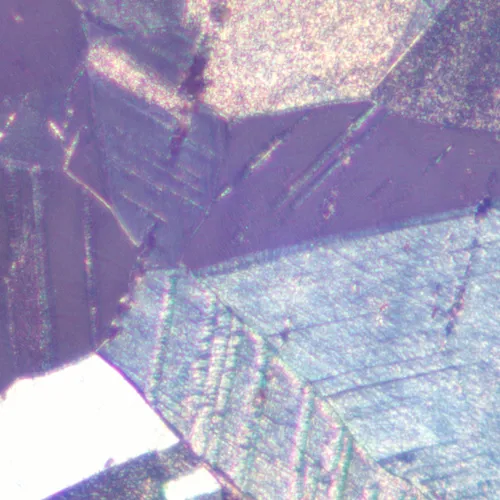

Das metallurgische Mikroskop MAGUS Metal 600 BD ist für die Untersuchung von Objekten im Auflicht mithilfe von Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken konzipiert. Mit diesem Mikroskop werden Metall- und Halbleiterproben sowie andere flache und polierte Proben mit hohem Reflexionsvermögen untersucht. Im Durchlicht können Sie durchscheinende Proben wie dünne Filme und auf Filtern eingeschlossene Partikel untersuchen. Das Mikroskop kann in der Metallurgie- und Maschinenbauindustrie, in Ingenieur- und Qualitätskontrolllabors sowie an technischen Universitäten eingesetzt werden.
Optik

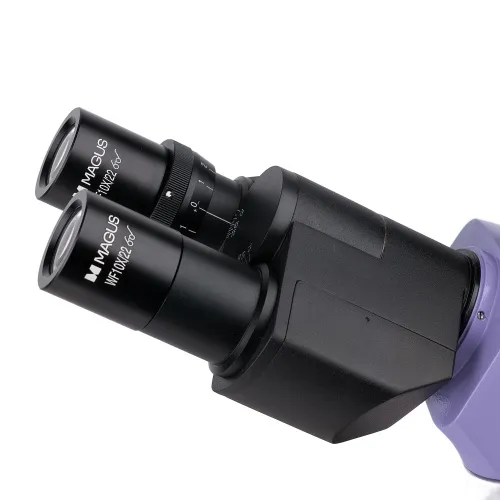

Der Trinokularkopf verfügt über einen Trinokulartubus, in dem die Digitalkamera montiert ist. Der Strahlteiler lenkt das Licht zur Kamera, es stehen zwei Positionen zur Verfügung: 100:0 und 0:100. Der Lichtstrahl gelangt entweder bis in die Okulare oder den Trinokulartubus. Der Einstellring zum Dioptrienausgleich befindet sich am linken Okular.

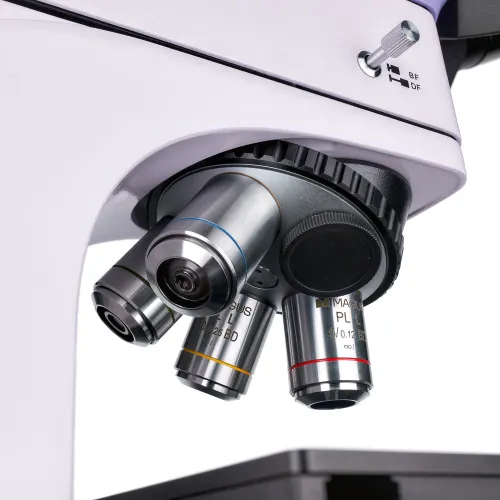

Die Vergrößerung des Mikroskops beträgt in der Grundkonfiguration 50–400-fach. Zusätzliche Objektive und Okulare erhöhen den Vergrößerungsbereich. Das Mikroskop verwendet planachromatische Objektive mit großem Arbeitsabstand für Hellfeld- und Dunkelfeld-Mikroskopietechniken. Im Objektivrevolver befinden sich fünf Steckplätze für die Montage von Objektiven – vier Objektive sind im Lieferumfang enthalten und eines ist optional. Der drehbare Objektivrevolver mit den Objektiven ist nach innen gerichtet – der Nutzer kann das in den Strahlengang eingeführte Objektiv sehen.
Beleuchtung

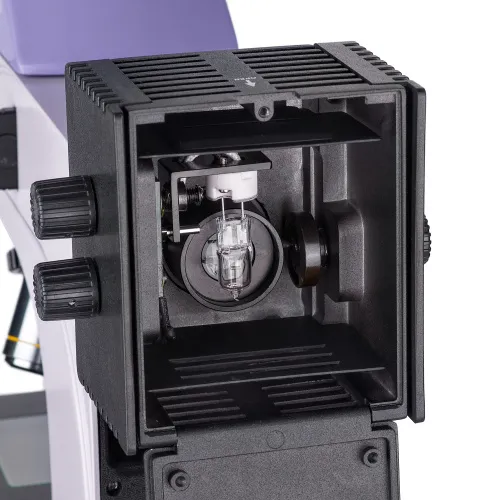

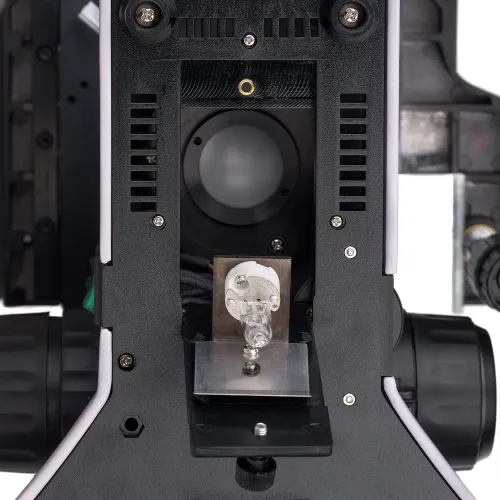

Die Beleuchtung erfolgt mit warmen Halogenlampen, die auch bei längerem Arbeiten keine Ermüdung der Augen verursachen. Die Leistung der Durchlichtbeleuchtung beträgt 30 W und die der Auflichtbeleuchtung 50 W, was ein komfortables Arbeiten in der Dunkelfeldmikroskopie gewährleistet.

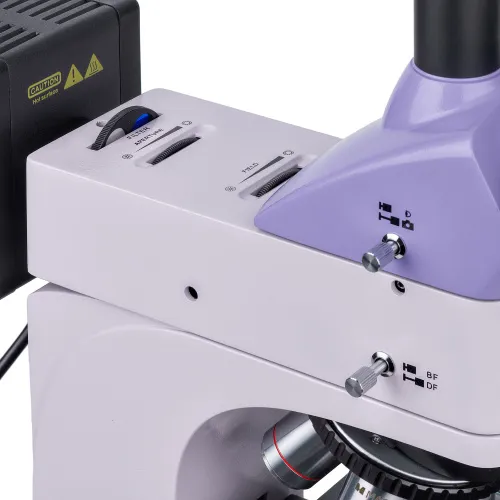

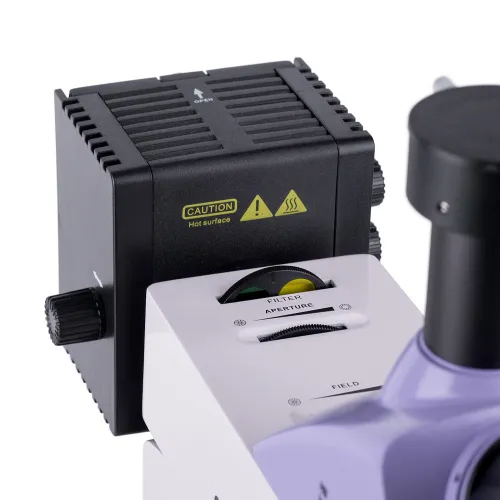

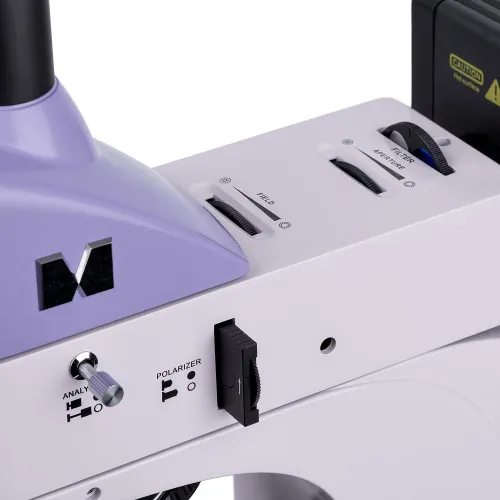

Das Auflichtbeleuchtungssystem enthält: ein Dunkelfeldgerät, ein Polarisationsgerät, in der Mitte verstellbare Feld- und Aperturblenden für die Köhler-Beleuchtungsmethode und Farbfilter. Die Lichtquelle kann auch zentriert werden.

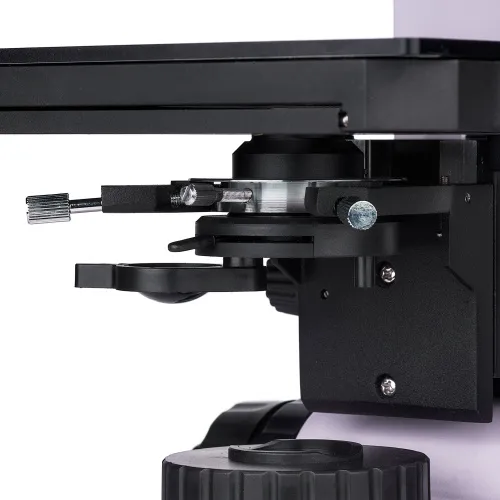

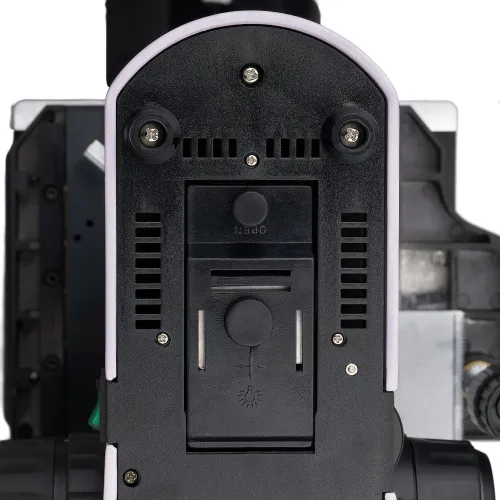

Das Durchlicht-Beleuchtungssystem umfasst: einen Kondensor mit herunterklappbarer Linse für Objektive mit geringer Vergrößerung und eine Apertur- und Feldblende für die Köhler-Methode.
Objekttisch und Fokussiermechanismus

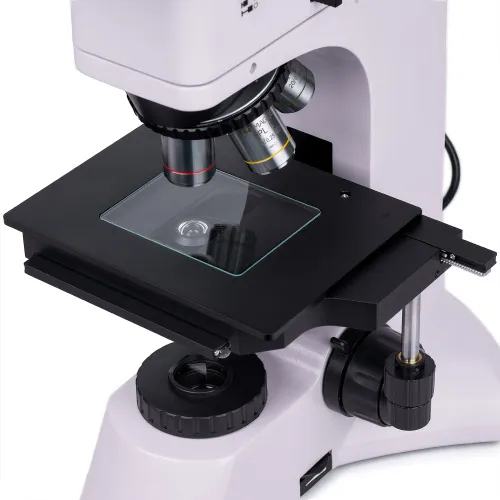

Die Probe bewegt sich mit dem Tisch entlang zweier Achsen. Die Höhe der untersuchten Probe sollte 20 mm nicht überschreiten. Um mit durchscheinenden Proben arbeiten zu können, verfügt der Objekttisch über eine transparente Glasplatte.

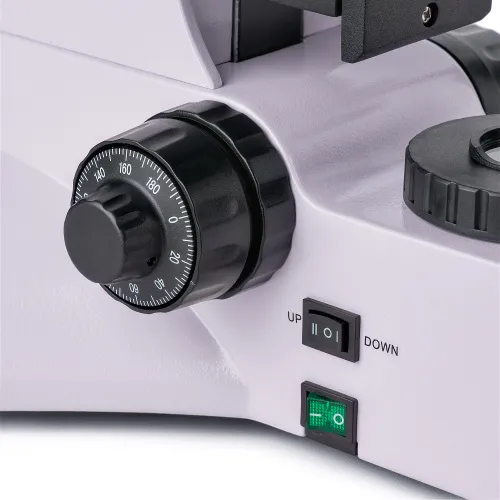

Die Fokussierung erfolgt über koaxiale Grob- und Feinfokussierungsknöpfe, die sich auf jeder Seite im unteren Teil des Mikroskops befinden. Dadurch kann der Betrachter seine Hände frei auf den Tisch legen, anstatt sie in die Luft zu halten. Der Grobrieb verfügt über einen Feststellknopf auf der rechten Seite und eine Spannungseinstellung auf der linken Seite.
Zubehör
Das mit dem Mikroskop MAGUS Metal 600 BD kompatible Zubehör umfasst: Objektive mit großem Arbeitsabstand für Hellfeld und Dunkelfeld, Okulare, Kalibrierobjektträger und Digitalkameras.
Hauptmerkmale:
- Beobachtungen von undurchsichtigen, flach polierten Proben bis zu 20 mm im Auflicht unter Verwendung von Hellfeld-, Dunkelfeld- und Polarisationsmikroskopietechniken
- Beobachtungen durchscheinender Proben im Durchlicht
- Trinokulartubus zur Montage einer Digitalkamera und Strahlteiler mit zwei Positionen (100:0 und 0:100)
- Planen Sie achromatische Objektive mit großem Arbeitsabstand; HD steht sowohl für Hellfeld als auch für Dunkelfeld
- Durchlichtbeleuchtung – 30-W-Halogenglühbirne, Auflichtbeleuchtung – 50-W-Halogenglühbirne sorgt für komfortables Arbeiten in der Dunkelfeldmikroskopie
- Köhler-Beleuchtung (Auflicht) mit der Möglichkeit zur Zentrierung von Lichtquelle, Feld und Aperturblende; Farbfilter
- Köhler-Beleuchtung (Durchlicht) mit zentrierbarem und höhenverstellbarem Abbe-Kondensor, herunterklappbare Kondensorlinse für schwach vergrößernde Objektive
- Große Auswahl an vollständig kompatiblen Okularen und Objektiven
Lieferumfang:

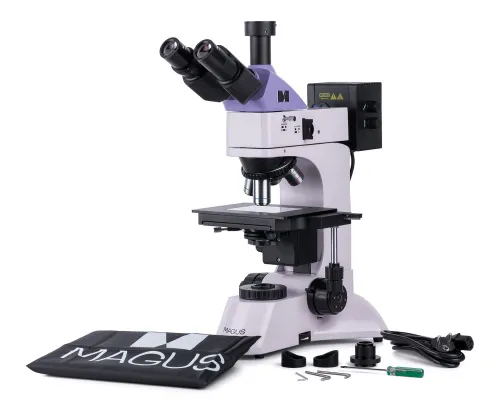

- Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Tisch und drehbarem Objektivrevolver

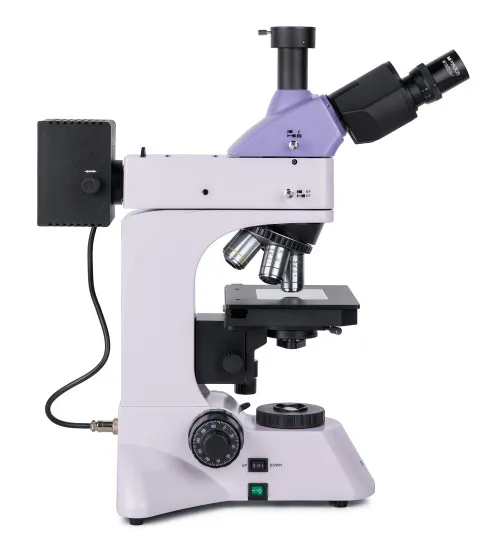

- Auflicht-Beleuchtung mit Lampengehäuse
- Trinokularkopf
- Unendlich-korrigierte plan-achromatische Objektive: PL L5-fach/0,12 HD AA 9,7 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L10-fach/0,25 HD AA 9,3 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L20-fach/0,40 HD AA 7,2 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L40-fach/0,60 HD AA 3,0 mm
- Okular 10-fach/22 mm mit großem Augenabstand (2 Stk.)
- Transparente Objekttischplatte
- C-Mount-Adapter 1x
- Innensechskant-Schlüssel
- AC-Stromversorgungskabel
- Stromkabel für Auflichtbeleuchtung
- Staubschutzhaube
- Bedienungsanleitung und Garantiekarte
Auf Anfrage erhältlich:
- 10-fach/22 mm Okular mit Skala
- 12,5-fach/14 mm Okular (2 Stk.)
- 15-fach/15 mm Okular (2 Stk.)
- 20-fach/12 mm Okular (2 Stk.)
- 25-fach/9 mm Okular (2 Stk.)
- Unendlich-korrigierte plan-achromatische Objektive: PL L50-fach/0,70 HD AA 2,5 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L60-fach/0,70 HD AA: 1,9 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L80-fach/0,80 HD AA: 0,8 mm
- Unendlich-korrigierte plan-achromatische Objektive: PL L100-fach/0,85 (trocken) HD AA: 0,4 mm
- Digitalkamera
- Kalibrierungsobjektträger
Produktnr. | 82897 |
Marke | MAGUS |
Garantie | 5 Jahre |
EAN | 5905555018294 |
Abmessungen der Verpackung (LxBxH) | 35x30x75 cm |
Versandgewicht | 14.5 kg |
Typ | Licht-/optisch, metallurgisch |
Kopf | trinokular |
Einblick | Siedentopf |
Kopfneigung | 30° |
Vergrößerung, x | 50–400 Grundausstattung (*optional: 50–1000/1250/1500/2000/2500) |
Okularrohrdurchmesser, mm | 30 |
Okulare | 10-fach/22 mm, Augenabstand: 10 mm (*optional: 10-fach/22 mm mit Skala, 12,5-fach/14; 15-fach/15; 20-fach/12; 25-fach/9) |
Objektive | Unendlich-korrigiert, plan-achromatisch: PL L5-fach/0,12 HD, PL L10-fach/0,25 HD, PL L20-fach/0,40 HD, PL L40-fach/0,60 HD; pParfokalhöhe 45 mm (*optional: PL L50-fach/0,70 HD, PL L60-fach/0,70 HD, PL L80-fach/0,80 HD, PL L100-fach/0,85 HD (trocken)) |
Objektivrevolver | für 5 Objektive |
Arbeitsabstand, mm | 9,7 (5-fach); 9,3 (10-fach); 7,2 (20-fach); 2,5 (50-fach); 3,0 (40-fach); 1,9 (60-fach); 0,80 (80-fach); 0,40 (100-fach) |
Pupillenabstand, mm | 48 — 75 |
Objekttisch, mm | 210x140 |
Bewegungsbereich des Objekttischs mittels Scharfstellmechanismus, mm | 75/50 |
Objekttisch, mm | zweiachsiger mechanischer Objekttisch, mit Glasplatte |
Dioptrienausgleich am Okular, Dioptrien | ±5 (auf linkem Tubus) |
Kondensator | Durchlicht: mitten- und höhenverstellbarer Abbe-Kondensor, NA 1,25, verstellbare Aperturblende und abklappbare Linse, mit Feststellschrauben |
Blendenrad | Durchlicht und Auflicht: eingebaute Apertur- und Leuchtfeldblenden |
Fokus | koaxial, Grobrieb (25 mm, mit Feststellknopf und Spannungseinstellknopf) und Feinrieb (0,002 mm) |
Beleuchtung | Halogen |
Helligkeitsregelung | ✓ |
Stromquelle | 220±22 V, 50 Hz, AC-Netz |
Lichtquelle, Typ | Auflicht: 12 V/50 W; übertragenes Licht: 12 V/30 W |
Filters | grün, blau, gelb, matt |
Temperaturbereich, °C | 5...+35 |
Zusätzliche Merkmale | eingebauter Analysator und abnehmbarer Polarisator, Dunkelfeldgerät |
Geeignet für | erfahrene Benutzer, Profis |
Schwierigkeitsgrad der Montage und Installation | kompliziert |
Anwendung | Metallurgie |
Beleuchtungsposition | zweifach |
Forschungsmethode | Hellfeld, Dunkelfeld, Polarisation |
Etui/Koffer/Tasche im Set | Staubschutzhaube |
Gewicht, kg | 11 |
